认识一下VEX IQ机器人常用的运动元件

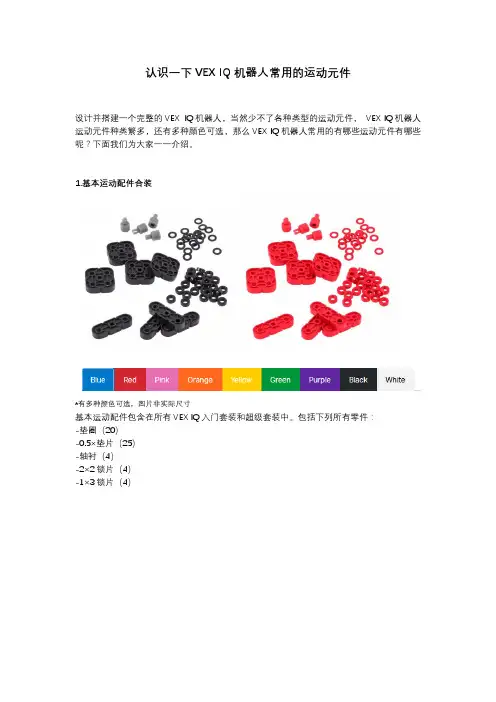

设计并搭建一个完整的VEX IQ机器人，当然少不了各种类型的运动元件，VEX IQ机器人运动元件种类繁多，还有多种颜色可选，那么VEX IQ机器人常用的有哪些运动元件有哪些呢？下面我们为大家一一介绍。
1.基本运动配件合装
*有多种颜色可选，图片非实际尺寸
基本运动配件包含在所有VEX IQ入门套装和超级套装中。包括下列所有零件：
-垫圈（20）
-0.5×垫片（25）
-轴衬（4）
-2×2锁片（4）
-1×3锁片（4）
2.齿轮基础合装
*有多种颜色可选，图片非实际尺寸
齿轮基础合装含一套根据齿数和尺寸分类的齿轮，VEX IQ入门套装和超级套装中均包含该合装。含有下列零件：
-12齿齿轮（10）
-36齿齿轮（10）
-60齿齿轮（6）
-36齿冠状齿轮（2）
3.齿轮附加套装
*图片非实际尺寸
本套装含齿条，蜗杆，线性滑块支架和按齿数和尺寸分类的VEX IQ齿轮。含有下列零件：-36齿冠齿轮（4）
-线性滑块（4）
-12齿齿轮（10）
-36齿冠状齿轮（10）
-蜗杆支架（6）
-60齿齿轮（6）
-蜗杆（2）
-齿条（2）
4.差分齿轮和伞形齿轮合装
*有多种颜色可选，图片非实际尺寸
该合装含有用于搭建复杂装置的运动组件。用伞形齿轮实现90度转角传动，或者在你的传动链中加一个差速器，这些结构零件助你实现你的想法！含有下列零件：
双头双脚2×2位移转角连接头（8）
0×2销钉（9）
1×2销钉（9）
差分齿轮（2）
1 8齿伞形齿轮（20）
5.24和48齿齿轮合装
*有多种颜色可选，图片非实际尺寸
有了该套24和48齿齿轮合装，用户可以实现更多的齿轮比，而这些齿轮比用VEX IQ入门套装和超级套装中的零件是无法完成的。该合装一个很好的应用是通过并排放置电机来搭建紧凑的变速箱的能力！含有下列零件：
-48齿齿轮（10）
-24齿齿轮（10）
-0x2销钉（8）
-1x2销钉（8）
6.滑轮基础合装
*多种颜色可选，图片非实际尺寸
滑轮基础合装包括不同尺寸的滑轮和橡胶圈。该合装包含在VEX IQ入门套装和超级套装中。含有下列零件：
-100mm轮胎（2）
-10mm滑轮（2）
-30mm滑轮（2）
-50mm皮带（2）
-30mm皮带（2）
-20mm滑轮（2）
-40mm皮带（2）
-40mm滑轮（2）
-60mm皮带（2）
7.转盘基础合装
*多种颜色可选，图片非实际尺寸
转盘基础合装包含在基础附加套装中，是搭建旋转接头的理想选择。含有下列零件：
-加大推力轴承外壳（4）
-推力轴承外壳（6）
-加大推力轴承光滑轴衬（2）
-推力轴承光滑轴衬（3）
8.车轮附加套装
*图片非实际尺寸
这个附加套装包括四个不同直径尺寸的轮胎和两个不同尺寸的轮毂。为便于辨认，轮胎尺寸印在轮胎上。含有下列零件：
-大号轮毂（4）
-小号轮毂（6）
-250mm橡胶轮胎（4）
-20mm直径轮滑（4）
-160mm橡胶轮胎（4）
-100mm橡胶轮胎（4）
-200mm橡胶轮胎（4）
9.车轮基础合装
*图片非实际尺寸
车轮基础合装包括塑料轮毂和轮胎。这套合装包含在VEX IQ入门套装和超级套装中。含有下列零件：
-44mm轮毂（4）
-200mm橡胶轮胎（4）
10.链条和链轮套装
*图片非实际尺寸
链条和链轮套装用来组合更多种类的齿轮减速和驱动装置。含有下列零件：-链条（200个链环）
-32齿链轮（4）
-16齿链轮（8）
-24齿链轮（4）
-40齿链轮（4）
-8齿链轮（8）
11.200mm万向轮（2只装）
*图片非实际尺寸
万向轮可以像普通的轮子一样向前滚动，但横向移动时几乎没有摩擦阻力（转弯时不会打滑）。使用这些轮子可以使你的机器人平稳地转动或搭建完整的传动链。
12.坦克履带和搜集器套装
*图片非实际尺寸
这个套装用来搭建搜集装置、坦克链条传动链和其他装置。含有下列零件：
-坦克履带（200个链环）
-24齿链轮（4）
-防滑链（40链环）
-短扇片（20片）
-中长扇片（20片）
-长扇片（20片）
13.胶轴基础合装
*图片非实际尺寸
胶轴基础合装包括配合设计需要，不同长度、满足不同用途和间距需求的轴。该合装包括在VEX IQ入门套装和超级套装中。含有下列零件：
-4×电机轴（2）
-3×电机轴（4）
-2×电机轴（2）
-5×胶轴（2）
-4×胶轴（2）
-3×胶轴（2）
-2×胶轴（2）
-5×钉轴（2）
-4×钉轴（2）
-3×钉轴（4）
-2×钉轴（2）
-0×2惰轮销钉（6）
-1×1惰轮销钉（6）
14.橡胶轴箍（30个装）
*图片非实际尺寸
橡胶轴箍用于套在VEX 0.125”轴上。橡胶圈与钢轴之间的摩擦力使车轮和齿轮在装配和操作过程中不打滑。
15.万向连接头合装
*图片非实际尺寸
这种灵活的万向连接头可连接方形传动轴，在不对齐的两根方轴之间传递动力。包含确保顺利搭建的结构元件！含有下列零件：
-万向连接头（10）
-双头单脚1×1转角连接头（8）
-双头单脚2×1转角连接头（8）
16.传动轴基础合装
*图片非实际尺寸
传动轴基础合装包括不同长度的钢轴，这套合装包含在VEX IQ入门套装和超级套装中。含有下列零件：
-4×钢轴（2）
-6×钢轴（4）
-8×钢轴（2）
17.加长传动轴附加合装
*图片非实际尺寸
这套合装包括14个加长轴，能运用于搭建大型VEX IQ机器人，也能轻易做到长距离传递动力。含有下列零件：
-9×钢轴（2）
-10×钢轴（2）
-11×钢轴（2）
-12×钢轴（2）
-14×钢轴（1）
-16×钢轴（1）
-18×钢轴（1）
-20×钢轴（1）
-22×钢轴（1）
-24×钢轴（1）
18.传动轴附加合装
*图片非实际尺寸
各类短轴。含有下列零件：-2×钢轴（4）
-4×钢轴（8）
-6×钢轴（8）
-8×钢轴（4）
