1.ANSYS中混凝土模式预应力模拟的算例
!简支梁实体与预应力钢筋分析
/PREP7
egjx=2e5 !Ey
agjx=140 !单根钢绞线面积
ehnt=4e4 !Eh
xzxs=1.0e-5 !线胀系数
yjl=200000 !定义预加力
et,1,link8 !定义link8单元
et,2,solid95 !定义solid95单元
r,1,agjx !定义link8单元的面积
r,2 !定义第2种实常数
mp,ex,1,egjx !定义link8单元的弹性模量mp,prxy,1,0.3 !定义link8单元的泊松系数mp,alpx,1,1.0e-5 !定义线膨胀系数
mp,ex,2,ehnt !定义solid95单元的弹性模量mp,prxy,2,0.3 !定义solid95单元的泊松系数blc4, , ,100,200,3000 !定义梁体
/view,1,1,1,1 !定义ISO查看
/ang,1
vplot !绘制梁体
kwpave,6 !工作平面移动到关键点6
wpoff,-30 !工作平面移动-30mm(X)
wprot,0,0,90 !工作平面旋转
vsbw,1 !分割梁体
wpoff,0,0,-40 !工作平面移动-40mm(Z)
vsbw,2 !分割梁体
wpoff,0,40 !工作平面移动40mm(Y)
wprot,0,90 !工作平面旋转
vsbw,all !分割梁体
wpstyl !关闭工作平面显示
nummrg,all,,,,low !整理
numcmp,all !压缩编号
esize,30 !定义网分时边长控制
lsel,s,,,28,38,10 !定义line28和38为新的选择集latt,1,1,1 !定义选择集的属性
lmesh,all !对线划分单元
allsel,all !新的选择集为所有的实体
gplot !绘制所有的实体
vsel,s,,,all !定义所有体为选择集
vatt,2,2,2 !定义选择集的属性
mshape,0,3d !将体划分单元的形状定位HEX mshkey,1 !采用MAPPED划分器
vmesh,all !对体进行划分单元
finish
/solu
dl,3,,all !对线line7施加约束(UX,UY,UZ)
dl,16,,all !对线line31施加约束(UX,UY,UZ)
dl,23,,all !对线line23施加约束(UX,UY,UZ)
dl,2,,uy !对线line4施加约束(UY)
dl,15,,uy !对线line30施加约束(UY)
dl,22,,uy !对线line23施加约束(UY)
dk,2,,,,,ux,uy !对关键点2约束(UX,UY)
bfl,28,temp,-yjl/(xzxs*egjx*agjx) !对钢绞线施加温度
bfl,38,temp,-yjl/(xzxs*egjx*agjx) !对钢绞线施加温度
solve !求解
finish
/post1
plnsol,s,z,0,1 !绘制Z方向的应力
etable,sigi,ls,1 !定义钢筋单元数据表
plls,sigi,sigi,1 !绘制上述应力
finish
2．钢筋混凝土整体式模型例子
/PREP7
! 单元属性
ET,1,SOLID65
KEYOPT,1,1,0
KEYOPT,1,5,0
KEYOPT,1,6,0
KEYOPT,1,7,1
!实参数1：未配筋
R,1,2, , , ,2, , RMORE, , ,2, , , ,
!实参数2：X方向配筋
R,2,2,.05, , ,2, , RMORE, , ,2, , , ,
!材料属性
!混凝土基本材料属性MPTEMP,,,,,,,, MPTEMP,1,0
MPDATA,EX,1,,30e9 MPDATA,PRXY,1,,.2
!屈服准则
TB,MISO,1,1,5,
TBTEMP,0
TBPT,,0.0005,15e6 TBPT,,0.001,21e6 TBPT,,0.0015,24e6 TBPT,,0.002,27e6 TBPT,,0.003,24e6
!破坏准则
TB,CONC,1,1,9, TBTEMP,0
TBDATA,,.5,.9,3e6,30e6,, TBDATA,,,,1,,, MPTEMP,,,,,,,, MPTEMP,1,0
!钢材基本属性
MPDATA,EX,2,,200e9 MPDATA,PRXY,2,,.27
!屈服准则
TB,BISO,2,1,2, TBTEMP,0
TBDATA,,310e6,2e9,,,, !建立模型
K,1,,,,
K,2,3,,,
KGEN,2,1,2 ,1 , ,.05, , ,0 KGEN,2,1,2 ,1 , ,0.5, , ,0 A,1,2,4,3
A,3,4,6,5
VEXT,1,2 ,1 ,0,0,.2,,,, VSEL, , , , 1
VATT, 1, 2, 1, 0
VSEL, , , , 2
VATT, 1, 1, 1, 0
LSEL, all
LESIZE,all,.2, , , , , , ,1 VSEL, all
VMESH,all
/SOLU
ANTYPE,0
!力收敛，2%
CNVTOL,F, ,0.02,2, ,
!加约束
D,3, , , , , ,UY, , , , , D,35, , , , , ,UY, , , , , D,16, , , , , ,UY, , , , ,
D,48, , , , , ,UY, , , , ,
D,35, , , , , ,ALL, , , , , D,48, , , , , ,UZ, , , , ,
!加竖向位移荷载
D,75, ,-0.01, , , ,UY, , , , , D,123, ,-0.01, , , ,UY, , , , , !加载最少分为20步
NSUBST,20,1000000,20
!输出每步结果
OUTRES,ALL,1
!每步至少迭代25次CUTCONTROL,NOITERPRED,1 SOLVE
*DO,I,1,R1NUM-1
*DO,J,I+1,R1NUM
*IF,R1NODEXY(I,2),GT,R1NODEXY(J,2),THEN RY=R1NODEXY(I,2)
R1NODEXY(I,2)=R1NODEXY(J,2)
R1NODEXY(J,2)=RY
RX=R1NODEXY(I,1)
R1NODEXY(I,1)=R1NODEXY(J,1)
R1NODEXY(J,1)=RX
RNODE=R1NODE(I)
R1NODE(I)=R1NODE(J)
R1NODE(J)=RNODE
*ENDIF
*ENDDO
*ENDDO
1.ANSys 中混凝土模式预应力模拟的算例
PREP7前处理
钢绞线的弹性模量
面积
混凝土泊松比
定义单元
mp
blc4建立体
kwpave工作面向下移动
划分单元*（通过节点传递，共节点）d施加约束
对钢绞线施加温度，使其产生预应力！电脑不认，说明性文字
建立两种材料模型
钢筋混凝土怎么看
Project1 梁的有限元建模与变形分析 计算分析模型如图1-1 所示, 习题文件名: beam。 NOTE:要求选择不同形状的截面分别进行计算。 梁承受均布载荷：1.0e5 Pa 图1-1梁的计算分析模型 梁截面分别采用以下三种截面（单位：m）： 矩形截面：圆截面：工字形截面： B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2, t1=0.0114，t2=0.0114，t3=0.007 1.1进入ANSYS 程序→ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam→Run 1.2设置计算类型 ANSYS Main Menu: Preferences →select Structural →OK 1.3选择单元类型 ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window)→Close (the Element Type window) 1.4定义材料参数 ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→OK 1.5定义截面 ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns→分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w1=0.1，w2=0.1，w3=0.2，t1=0.0114，t2=0.0114，t3=0.007→OK
1. ANSYS交互界面环境包含交互界面主窗口和信息输出窗口。 2. 通用后处理器提供的图形显示方式有变形图、等值线图、矢量图、粒子轨迹图以及破裂和压碎图。 3. ANSYS软件是融结构、流体、电场、磁场、声场和耦合场分析于一体的有限元分析软件。 4. 启动ANSYS 10.0的程序，进入ANSYS交互界面环境，包含主窗口和输出窗口。 5. ANSYS程序主菜单包含有前处理、求解器、通用后处理、时间历程后处理器等主要处理器，另外还有拓扑优化设计、设计优化、概率设计等专用处理器。 6. 可以图形窗口中的模型进行缩放、移动和视角切换的对话框是图形变换对话框。 7. ANSYS软件默认的视图方位是主视图方向。 8. 在ANSYS中如果不指定工作文件名，则所有文件的文件名均为 file 。 9. ANSYS的工作文件名可以是长度不超过 64 个字符的字符串，必须以字母开头，可以包含字母、数字、下划线、横线等。 10. ANSYS常用的坐标系有总体坐标系、局部坐标系、工作平面、显示坐标系、节点坐标系、单元坐标系和结果坐标系。 11. ANSYS程序提供了4个总体坐标系，分别是：总体直角坐标系，固定内部编号为0；总体柱坐标系，固定内部编号为；总体球坐标系，固定内部编号为2；总体柱坐标系，固定内部编号为5。 12. 局部坐标系的类型分为直角坐标系、柱坐标系、球坐标系和环坐标系。 13. 局部坐标系的编号必须是大于或等于 11 的整数。 14. 选择菜单路径Utility Menu →WorkPlane→Display Working Plane，将在图形窗口显示工作平面。 15. 启动ANSYS进入ANSYS交互界面环境，最初的默认激活坐标系（当前坐标系）总是总体直角坐标系。 16. ANSYS实体建模的思路（方法）有两种，分别是自底向上的实体建模和自顶向下的实际建模。 17. 定义单元属性的操作主要包括定义单元类型、定义实常数和定义材料属性等。 18. 在有限元分析过程中，如单元选择不当，直接影响到计算能否进行和结果的精度。 19. 对于各向同性的线弹性结构材料，其材料属性参数主要有弹性模量和泊松比。
1.ANSYS中混凝土模式预应力模拟的算例 !简支梁实体与预应力钢筋分析 /PREP7 egjx=2e5 !Ey agjx=140 !单根钢绞线面积 ehnt=4e4 !Eh xzxs=1.0e-5 !线胀系数 yjl=200000 !定义预加力 et,1,link8 !定义link8单元 et,2,solid95 !定义solid95单元 r,1,agjx !定义link8单元的面积 r,2 !定义第2种实常数 mp,ex,1,egjx !定义link8单元的弹性模量mp,prxy,1,0.3 !定义link8单元的泊松系数mp,alpx,1,1.0e-5 !定义线膨胀系数 mp,ex,2,ehnt !定义solid95单元的弹性模量mp,prxy,2,0.3 !定义solid95单元的泊松系数blc4, , ,100,200,3000 !定义梁体 /view,1,1,1,1 !定义ISO查看 /ang,1 vplot !绘制梁体 kwpave,6 !工作平面移动到关键点6
wpoff,-30 !工作平面移动-30mm(X) wprot,0,0,90 !工作平面旋转 vsbw,1 !分割梁体 wpoff,0,0,-40 !工作平面移动-40mm(Z) vsbw,2 !分割梁体 wpoff,0,40 !工作平面移动40mm(Y) wprot,0,90 !工作平面旋转 vsbw,all !分割梁体 wpstyl !关闭工作平面显示 nummrg,all,,,,low !整理 numcmp,all !压缩编号 esize,30 !定义网分时边长控制 lsel,s,,,28,38,10 !定义line28和38为新的选择集latt,1,1,1 !定义选择集的属性 lmesh,all !对线划分单元 allsel,all !新的选择集为所有的实体 gplot !绘制所有的实体 vsel,s,,,all !定义所有体为选择集 vatt,2,2,2 !定义选择集的属性 mshape,0,3d !将体划分单元的形状定位HEX mshkey,1 !采用MAPPED划分器 vmesh,all !对体进行划分单元
第1章 习题 1.ANSYS软件程序包括几大功能模块？分别有什么作用？ 2.如何启动和退出ANSYS程序？ 3.ANSYS程序有哪几种文件类型？ 4.ANSYS结构有限元分析的基本过程是什么？ 5.两杆平面桁架尺寸及角度如习题图1.1所示，杆件材料的弹性模量为2.1×1011Pa，泊松 比为0.3，截面面积为10cm2，所受集中力载荷F=1000N。试采用二维杆单元LINK1计算集中力位置节点的位移和约束节点的约束反力。 习题图1.1 两杆平面桁架 第2章 习题 1.建立有限元模型有几种方法？ 2.ANSYS程序提供了哪几种坐标系供用户选择？ 3.ANSYS程序中如何平移和旋转工作平面？ 4.试分别采用自底向上的建模方法和自顶向下的建模方法建立如习题图2.1所示的平面图 形，其中没有尺寸标注的图形读者可自行假定，并试着采用布尔运算的拉伸操作将平面图形沿法向拉伸为立体图形。
习题图2.1 平面图形 5.试分别利用布尔运算建立如习题图2.2所示的立体图形，其中没有尺寸标注的图形读者 可自行假定。 习题图2.2 立体图形 6.试对习题图2.3所示的图形进行映射网格划分，并任意控制其网格尺寸，图形尺寸读者 可自行假定。 习题图2.3 映射网格划分
第3章 习题 1.试阐述ANSYS载荷类型及其加载方式。 2.试阐述ANSYS主要求解器类型及其适用范围。 3.如何进行多载荷步的创建，并进行求解？ 4.试建立如习题图3.1所示的矩形梁，并按照图形所示施加约束和载荷，矩形梁尺寸及载 荷位置大小读者可自行假定。 习题图3.1 矩形梁约束与载荷 5.试建立如习题图3.2所示的平面图形，并按照图形所示施加约束和载荷，平面图形的尺 寸及载荷大小读者可自行假定。 习题图3.2 平面图形约束与载荷 第4章 习题
一简述ANSYS软件的发展史。 1970年，Doctor John Swanson博士洞察到计算机模拟工程应该商品化，于是创立了ANSYS公司，总部位于美国宾夕法尼亚州的匹兹堡。30年来，ANSYS 公司致力于设计分析软件的开发，不断吸取新的计算方法和技术，领导着世界有限元技术的发展，并为全球工业广泛接受，其50000多用户遍及世界。 ANSYS软件的第一个版本仅提供了热分析及线性结构分析功能，像当时的大多数程序一样，它只是一个批处理程序，且只能在大型计算机上运行。 20世纪70年代初。ANSYS软件中融入了新的技术以及用户的要求，从而使程序发生了很大的变化，非线性、子结构以及更多的单元类型被加入到子程序。70年代末交互方式的加入是该软件最为显著的变化，它大大的简化了模型生成和结果评价。在进行分析之前，可用交互式图形来验证模型的几何形状、材料及边界条件；在分析完成以后，计算结果的图形显示，立即可用于分析检验。 今天软件的功能更加强大，使用更加便利。ANSYS提供的虚拟样机设计法，使用户减少了昂贵费时的物理样机，在一个连续的、相互协作的工程设计中，分析用于整个产品的开发过程。ANSYS分析模拟工具易于使用、支持多种工作平台、并在异种异构平台上数据百分百兼容、提供了多种耦合的分析功能。 ANSYS公司对软件的质量非常重视，新版的必须通过7000道标准考题。业界典范的质保体系，自动化规范化的质量测试使ANSYS公司于1995年5月在设计分析软件中第一个通过了ISO9001的质量体系认证。 ANSYS公司于1996年2月在北京开设了第一个驻华办事机构，短短几年的时间里发展到北京、上海、成都等多个办事处。ANSYS软件与中国压力容器标准化技术委员会合作，在1996年开发了符合中国JB4732-95国家标准的中国压力容器版。作为ANSYS集团用户的铁路机车车辆总公司，在其机车提速的研制中，ANSYS软件已经开始发挥作用。 二节点﹑单元﹑单元类型的基本概念。 节点：几何模型通过划分网格，转化为有限元模型，节点构成了网格的分布和形状，是构成有限元模型的基本元素。 单元：有限元模型的组成元素，主要有点、线、面、体。 单元类型：根据实体模型划分网格时所要确定的单元的形状，是单元属性的一部分，单元类型决定了单元的自由度，包括线单元（梁、杆、弹簧单元）、壳单元（用于薄板或曲面模型）、二维实体单元、三维实体单元、线性单元、二次单元和P–单元。 三用ANSYS软件进行分析的一般过程。 1建立有限元模型 （1）指定工作文件名和工作标题。 该项工作并不是必须要求做的，但是做对多个工程问题进行分析时推荐使用工作文件名和工作标题。

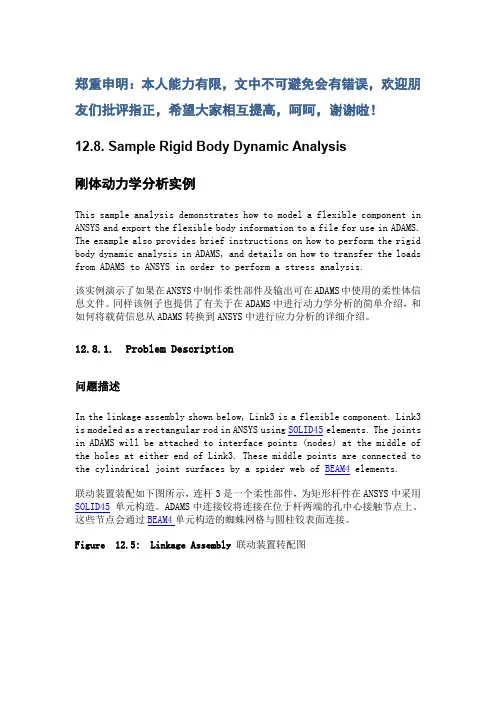

郑重申明：本人能力有限，文中不可避免会有错误，欢迎朋友们批评指正，希望大家相互提高，呵呵，谢谢啦！ 12.8. Sample Rigid Body Dynamic Analysis 刚体动力学分析实例 This sample analysis demonstrates how to model a flexible component in ANSYS and export the flexible body information to a file for use in ADAMS. The example also provides brief instructions on how to perform the rigid body dynamic analysis in ADAMS, and details on how to transfer the loads from ADAMS to ANSYS in order to perform a stress analysis. 该实例演示了如果在ANSYS中制作柔性部件及输出可在ADAMS中使用的柔性体信息文件。同样该例子也提供了有关于在ADAMS中进行动力学分析的简单介绍，和如何将载荷信息从ADAMS转换到ANSYS中进行应力分析的详细介绍。 12.8.1. Problem Description 问题描述 In the linkage assembly shown below, Link3 is a flexible component. Link3 is modeled as a rectangular rod in ANSYS using SOLID45elements. The joints in ADAMS will be attached to interface points (nodes) at the middle of the holes at either end of Link3. These middle points are connected to the cylindrical joint surfaces by a spider web of BEAM4 elements. 联动装置装配如下图所示，连杆3是一个柔性部件，为矩形杆件在ANSYS中采用SOLID45单元构造。ADAMS中连接铰将连接在位于杆两端的孔中心接触节点上。这些节点会通过BEAM4单元构造的蜘蛛网格与圆柱铰表面连接。 Figure 12.5: Linkage Assembly联动装置转配图
