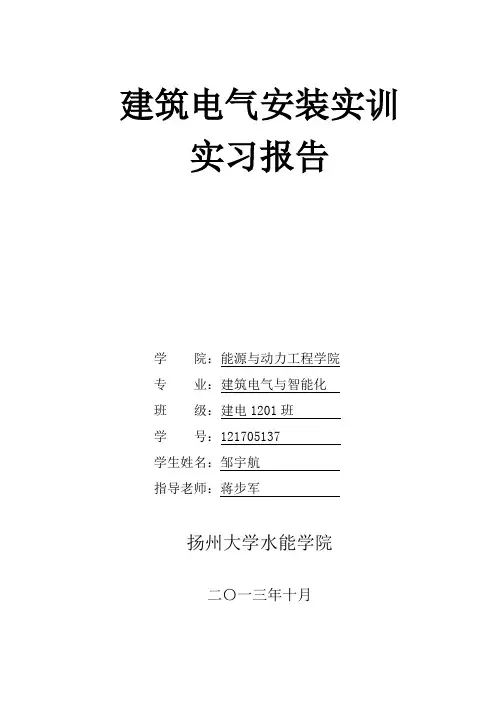

建筑电气安装实训
实习报告
学院：能源与动力工程学院
专业：建筑电气与智能化
班级：建电1201班
学号：121705137
学生姓名：邹宇航
指导老师：蒋步军
扬州大学水能学院
二〇一三年十月
目录
目录 ............................................................................................................................................................ - 1 -
一、实习目的 ............................................................................................................................................ - 2 -
二、实习说明及要求................................................................................................................................. - 2 -
（一）操作工具................................................................................................................................. - 2 - （二）材料 ........................................................................................................................................ - 2 - （三）设计电路要求......................................................................................................................... - 2 - （四）导线连接训练步骤................................................................................................................. - 3 - （五）照明电路训练步骤................................................................................................................. - 3 - 三、实习内容 ............................................................................................................................................ - 3 -
（一）日光灯..................................................................................................................................... - 3 -
1、日光灯工作原理................................................................................................................... - 3 -
2、日光灯的部分元件说明....................................................................................................... - 4 -
（二）双控照明................................................................................................................................. - 4 - （三）电能表..................................................................................................................................... - 4 -
1、电能表的工作原理............................................................................................................... - 4 -
2、接线....................................................................................................................................... - 5 -
（四）空气开关................................................................................................................................. - 5 -
1、原理....................................................................................................................................... - 5 -
2、作用....................................................................................................................................... - 5 -
3、内部部件............................................................................................................................... - 5 -
四、实际实验接线..................................................................................................................................... - 7 -
五、实习小结 ............................................................................................................................................ - 7 -
一、实习目的
通过此次实训，更好地培养学生的实际操作能力，使得学生能够最大限度地将所学知识加以灵活运用，并令学生对所学专业有更深刻的认识，掌握实际生活中必备的技能。对室内照明线路的布置，电器的安装及元件的工作原理有初步的认识，逐步培养学生的学习兴趣，培养实际操作能力，团队合作精神，分析问题解决问题的能力。
二、实习说明及要求
（一）操作工具
螺丝刀（2种），尖嘴钳，剖线钳，电能表，万用表等。
（二）材料
塑铜线，日光灯，白炽灯，吊扇，插座，单刀双掷开关等。
（三）设计电路要求
1、布线要合理；
2、裸铜不能过长或压绝缘层；
3、接头处绝缘恢复良好；
4、不能损坏零部件；
5、线盒和开关不能横着装；
6、导线应经一个线盒孔，从PVC管中穿；
7、紧固螺钉要拧紧；
8、正确选用零线与火线的颜色；
9、通电前必须先进行短路检测。
（四）导线连接训练步骤
1、剥除导线绝缘层；
2、T 形连接；
3、绞接；
4、其他导线连接。
（五）照明电路训练步骤
1、四个单刀双掷开关（其中三个在一起，一个分开）控制照明电路（白炽灯一个、日光灯一个、电风扇一个），其中白炽灯要实现双控；
2、安装两个常用插座；
3、安装一个空调插座，单独控制。
三、实习内容
（一）日光灯
1、日光灯工作原理
当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压
为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极断开的瞬间，电路电流突然切断，镇流器产生
很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈
日光灯组成电路
镇流器
的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。日光灯正常发光后。由于交流电不断通过镇流器的线圈，线圈中产生自感电动势，自感电动势阻碍线圈中的电流变化，这时镇流器起降压限流的作用，使电流稳定在灯管的额定电流范围内，灯管两端电压也稳定在额定工作电压范围内。由于这个电压低于启辉器的电离电压，所以并联在两端的启辉器也就不再起作用了。
2、日光灯的部分元件说明
（1）镇流器。镇流器是与日光灯管相串联的一个元件，实际上是绕在硅钢片铁心上的电感线圈，其感抗值很大。镇流器的作用是：①限制灯管的电流；②产生足够的自感电动势，使灯管容易放电起燃。镇流器一般有两个出头，但有些镇流器为了在电压不足时容易起燃，就多绕了一个线圈，因此也有四个出头的镇流器。
（2）启辉器.启辉器是一个小型的辉光管，在小玻璃管内充有氖气，并装有两个电极。其中一个电极是用线膨胀系数不同的两种金属组成（通常称双金属片），冷态时两电极分离，受热时双金属片会因受热而变弯曲，使两电极自动闭合。
（二）双控照明
用两个单刀双掷开关可以很方便地实现双控照明。
（三）电能表
1、电能表的工作原理
当把电能表接入被测电路时，电流线圈和电压线圈中就有交
变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁
通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中
受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。负载
消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡
流也越大，使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。
（四）空气开关
1、原理
脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时，过载电流虽不
能使电磁脱扣器动作，但能使热元件产生一定
热量，促使双金属片受热向上弯曲，推动杠杆
使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发生短路或严重过载电流时，短路电流
超过瞬时脱扣整定电流值，电磁脱扣器产生足
够大的吸力，将衔铁吸合并撞击杠杆，使搭钩
绕转轴座向上转动与锁扣脱开，锁扣在反力弹
簧的作用下将三副主触头分断，切断电源。开
关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
2、作用
在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
3、内部部件
（1）辅助触头是断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显
示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。
（2）用于断路器事故的报警触头，此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣。的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。
（3）分励脱扣器是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。
（4）欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35%时，欠电压脱扣器应能防止断路器闭合；电源电压等于或大于85%欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。
四、实际实验接线
w1 w2 w3 w4BV(2X1.5)PVC15
BV(3X2.5)PVC15
BV(3X2.5)PVC15
照明
插座
空调插座
备用
20A/2P 20A/2P
10A/2P
10A/2P
系统图
BV(3X1.5)SC25
D-C45N
白炽灯
荧光灯
配电箱电风扇
五、实习小结
通过本次实训，对于本专业的基本技能有了一定的了解，拓宽了视野，加强了动手能力。实训使我亲身感受了所学知识与实际的应用，理论与实际的相结合，让我们大开眼界，也算是对以前所学知识的一个初审吧！这次实习对于我们以后学习、找工作也真是受益菲浅。在短短的一个星期中，让我初步让理性回到感性的重新认识，也为以后的专业课奠定了基础。并不一定在于学会了什么,更多的是经历了一个自我动手的过程，这才是我们值得珍藏的。“纸上得来终觉浅，绝知此事要躬行。”始终是亘古不变的真理。
