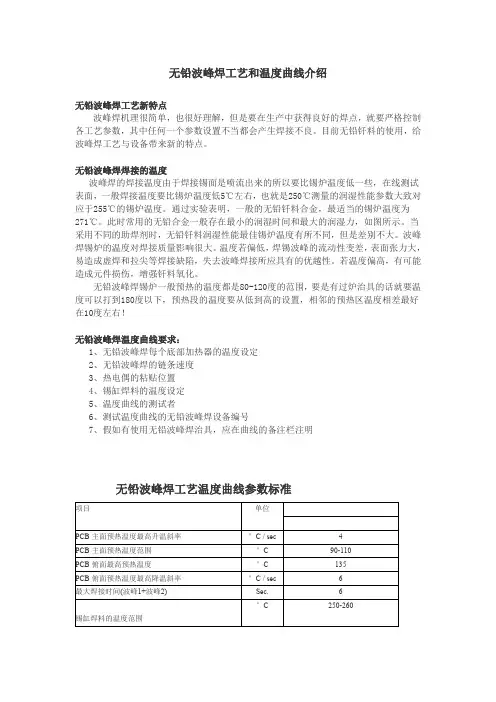

无铅波峰焊工艺和温度曲线介绍

无铅波峰焊工艺新特点

波峰焊机理很简单，也很好理解，但是要在生产中获得良好的焊点，就要严格控制各工艺参数，其中任何一个参数设置不当都会产生焊接不良。目前无铅钎料的使用，给波峰焊工艺与设备带来新的特点。

无铅波峰焊焊接的温度

波峰焊的焊接温度由于焊接锡面是喷流出来的所以要比锡炉温度低一些，在线测试表面，一般焊接温度要比锡炉温度低5℃左右，也就是250℃测量的润湿性能参数大致对应于255℃的锡炉温度。通过实验表明，一般的无铅钎料合金，最适当的锡炉温度为271℃。此时常用的无铅合金一般存在最小的润湿时间和最大的润湿力，如图所示。当采用不同的助焊剂时，无铅钎料润湿性能最佳锡炉温度有所不同，但是差别不大。波峰焊锡炉的温度对焊接质量影响很大。温度若偏低，焊锡波峰的流动性变差，表面张力大，易造成虚焊和拉尖等焊接缺陷，失去波峰焊接所应具有的优越性。若温度偏高，有可能造成元件损伤，增强钎料氧化。

无铅波峰焊锡炉一般预热的温度都是80-120度的范围，要是有过炉治具的话就要温度可以打到180度以下，预热段的温度要从低到高的设置，相邻的预热区温度相差最好在10度左右！

无铅波峰焊温度曲线要求：

1、无铅波峰焊每个底部加热器的温度设定

2、无铅波峰焊的链条速度

3、热电偶的粘贴位置

4、锡缸焊料的温度设定

5、温度曲线的测试者

6、测试温度曲线的无铅波峰焊设备编号

7、假如有使用无铅波峰焊治具，应在曲线的备注栏注明

无铅波峰焊工艺温度曲线参数标准

项目 单位

PCB主面预热温度最高升温斜率 °C / sec 4

PCB主面预热温度范围 °C 90-110

PCB俯面最高预热温度 °C 135

PCB俯面预热温度最高降温斜率 °C / sec 6

最大焊接时间(波峰1+波峰2) Sec. 6

锡缸焊料的温度范围 °C 250-260

1

检查输送铝材与前面设备连接状态, 检查铝型材

导轨有无弯, 扭等变形; 检查链条运行是否正常.

2观察输送链条运行是否正常, 有无振动; 检查链

条张紧情况, 在链条上涂一层高温润滑油脂.

3

清理调幅丝杆及导向杆上杂物, 并在丝杆及导向

杆上涂一层高温润滑油脂.

4检查压力缸压力是否正常,压力值是否为3~5Bar，

保险阀能否正常工作.

5检查无杆气缸运行是否正常, 检查缸体上是否有

残留的松香渍, 将气缸表面清洗干净.

6检查锡炉内锡容量是否达到要求(静止时锡液面距

槽边沿10±2mm)

7检查喷头是否有堵塞, 洗净喷头内残留物, 检查

PVC管连接处是否有漏松香现象.

8每天清理一次炉胆的锡渣

9测试喷雾功能是否正常，喷涂是否均匀

10检查波峰焊链爪是否变形，脱落，检查自动炉爪

清洁器使用状态是否良好

11清除自动感应光眼表面灰尘及杂物

12检查调幅马达运行状况及链条张紧情况, 并在其

链条上涂一层润滑油脂.

13检查链条张紧情况及齿轮磨损情况,并在链条及齿

轮上涂一层润滑油脂,带座轴承内注入润滑油脂.

14检查锡炉进出马达运行状况及丝杆磨损情况, 并

在其传动链条及丝杆上涂一层润滑油脂.

15检查轴承动行状况, 并向轴承座内加入润滑油脂.

16检查齿轮磨损及带座轴承动行状况, 在齿轮上涂

一层润滑油脂并向带座轴承内注入润滑油脂.

17检查输送马达运行及齿轮啮合状况, 并在齿轮上

涂一层润滑油脂.

18请将喷锡嘴拆下清理锡渣一次，以免造成锡波不

平稳

19清理反射罩上沉积的松香及杂物

20对于锡炉升降、进出丝杆及其它传动

处，进行维护保养

21每月

一次对波峰一、波峰二喷嘴滤网进行清理

备89序号频次 日期

保养项目1718121314154567202122设备/仪器日常保养记录

名称:全自动无铅波峰焊锡机 编号： 位置： 月份： 年份： .

2829302526242331612101127

保养人签字:

检查人签字:31

每天

一次

每周

一次19设备

仪器2.每

周一

次的

保养

东野波峰焊锡机维保规程

1

一、 总则：

1.1、《东野波峰焊锡机维护保养规范》适用于型号为TOM-CSA-DBM3500无

铅波峰焊锡机和型号为TOM-PPA-DBM2900双波峰焊锡机。

1.2、《东野波峰焊锡机维护保养规范》由“设备维护保养步骤及要求”；“设

备维护保养管理要求”；“产品安全、人身安全、消防安全管理要求”

三部分组成。

1.3、本规范引用以下文件

《波峰机操作工岗位职责》

《波峰机日常维护保养》

《波峰焊接质量不稳定解决措施》

《波峰机工艺数据、搜集、统计及填写规范》

二、 设备维护保养步骤及要求：

2.1、日常保养内容及步骤：

2.1.1、请用干布清洁电控按板、电脑上显示器、主机与鼠标、键盘

（TOM-CSA-DBM3500）上积灰。

2.1.2、检查酒精与松香放液阀是否正确开启。当松香浓度过高时，根据工

艺要求，适当地开启酒精放液阀，稀释松香的浓度，达到工艺要求；

否则，应该关闭酒精放液阀（除了清洗喷嘴时）。

2.1.3、注意给水隔排水。

2.1.4、清理机床内外积聚的焊剂;

2 2.1.5、防氧化油要保持遮盖锡面,油变成浆状时要更换;

2.1.6、校正锡炉及预热温度；

2.1.7、清理锡炉内氧化物（每天两次）

2.1.8、清理预热箱内积物（每天两次）

2.1.9、清洗喷雾箱、过滤网 （每天一次），每4小时清洗喷头一次（上

午、下午各一次）。

2.1.10、每天检查进板光电、接近开关及马蹄形光电是否正常运行，并进

行清洗。清洗方法如下：使用软抹布蘸上酒精轻轻地擦掉上面的松

香凝结块和灰尘，再安装上看看感应效果；

2.2、一级保养内容及步骤：

2.2.1、包含日常保养内容。

2.2.2、用压缩空气给电箱内清灰。

3 2.2.3、检查电控箱内各电器并紧固其接线螺钉;

2.2.4、检查预热器、锡炉中电热管的接头情况;

2.2.5、用酒精将老固松香溶解再用压缩空气将老化的松香迫出。

2.2.6、清理积聚的焊剂清理喷口氧化物,将喷口拆下,将层网之间的氧化物

波峰焊安全使用与维护保养规程

波峰焊安全使用与维护保养规程

（ISO9001-2015）

1.0目的

为了加强规范波峰炉安全使用及维护，确保波峰炉中锡的成分在管控范围之内,延长波峰炉使用寿命和保证产品质量,同时确保操作者人身安全和减少对环境的污染,以及节约能源和资源,特制定本作业指引。

2.0范围

2.1适用于本公司所有的波峰炉操作员和波峰炉周边过板人员起指导性作用。

2.2适用于本公司(包括协力公司)制造用的全部的自动焊锡装置。

3.0定义

3.1MSDS:物质安全数据表。

3.2适用的焊锡:

3.2.1无铅锡条:Ｓｎ（96.5%）－Ａｇ（3%）－Ｃｕ（0.5%）

3.2.2无铅锡条:Ｓｎ（97%）－Ａｇ（3%）。

3.3锡槽内重点管控成份容许限度基准(使用限度基准参照下表):

焊锡成分锡Ｓｎ银Ａｇ铜Ｃｕ铅Ｐｂ

使用限度基准（％）剩下部分 2.8～3.2 0.4～0.95 ＜0.09

4.0职责

4.1工程技术部:

4.1.1负责每个月初从波峰炉的锡槽中取样送采购进行成份分析。

4.1.2负责按本作业指引要求进行操作、日常点检、保养、节约能源资源和减少环境污染,发现异常情况时及时反馈部门负责人进行处理。

4.2制造部：

协助工程部技术人员保养波峰炉及设备周边5S的整理、整顿工作。

5.0内容

5.1基本要求：波峰炉技术员必须的“三好”、“五会”。

5.1.1三好： 1)管好:自己操作的波峰炉,未经批准不许他人操作,更不允许无证人员操作,波峰炉内设备完好齐全,不得丢失,每日做好运行记录。

2)用好:严格遵守安全操作指引,防止安全事故发生；不违规使用,保持炉内外与周变边设备、操纵盘整洁，不发生化学品泄漏污染环境。

3)修好:弄懂波峰炉的性能与工作原理,进行保养,做好波峰炉的检修工作。

5.1.2五会：

1)会使用:熟悉本台波峰炉操作程序、安全操作规程和相关化学危险品使用规范,正确合理操纵、使用。
