生产车间地标线使用规范

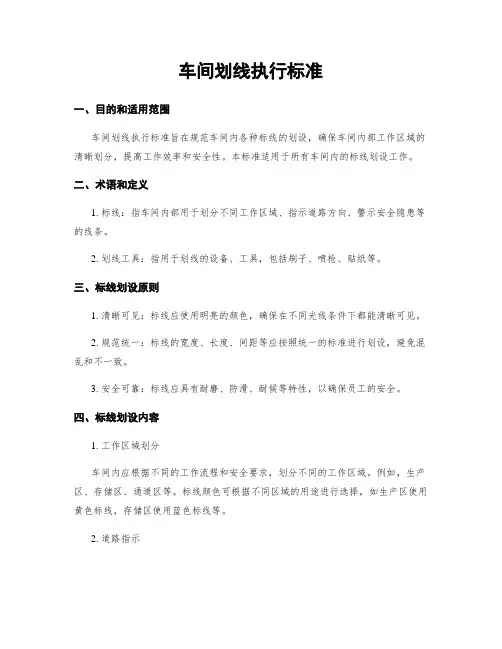

车间划线执行标准一、目的和适用范围车间划线执行标准旨在规范车间内各种标线的划设，确保车间内部工作区域的清晰划分，提高工作效率和安全性。

本标准适用于所有车间内的标线划设工作。

二、术语和定义1. 标线：指车间内部用于划分不同工作区域、指示道路方向、警示安全隐患等的线条。

2. 划线工具：指用于划线的设备、工具，包括刷子、喷枪、贴纸等。

三、标线划设原则1. 清晰可见：标线应使用明亮的颜色，确保在不同光线条件下都能清晰可见。

2. 规范统一：标线的宽度、长度、间距等应按照统一的标准进行划设，避免混乱和不一致。

3. 安全可靠：标线应具有耐磨、防滑、耐候等特性，以确保员工的安全。

四、标线划设内容1. 工作区域划分车间内应根据不同的工作流程和安全要求，划分不同的工作区域。

例如，生产区、存储区、通道区等。

标线颜色可根据不同区域的用途进行选择，如生产区使用黄色标线，存储区使用蓝色标线等。

2. 道路指示车间内的道路应根据不同的交通流量和方向，划设不同的标线。

例如，单行道、双向行车道、停车区等。

标线颜色可根据不同道路的用途进行选择，如单行道使用白色标线，停车区使用红色标线等。

3. 安全警示车间内存在一些安全隐患区域，应划设相应的安全警示标线，以提醒员工注意安全。

例如，高温区、高压区、危险品存放区等。

标线颜色可根据不同安全隐患的级别进行选择，如高温区使用红色标线，高压区使用黄色标线等。

五、标线划设方法1. 准备工作（1）清洁地面：在划线之前，应确保地面干净、无尘、无油污。

（2）选择合适的划线工具：根据标线的长度、宽度和颜色，选择合适的划线工具。

2. 划线步骤（1）确定标线位置：根据标线划设原则和内容，确定标线的位置和长度。

（2）标线预处理：根据需要，对地面进行预处理，如涂刷底漆或进行修补。

（3）划线操作：使用划线工具进行划线操作，保持手稳定、速度均匀。

（4）标线修整：划线完成后，及时对标线进行修整，确保线条整齐、平直。

六、标线维护与更新1. 定期检查：定期检查车间内的标线情况，如有磨损、脱落等情况，及时进行修复或更新。

工厂车间各类标线标识标准一、生产现场的整理整顿1．地面通道线、区域划分线：①线宽：A类----线宽5cm：二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B类----线宽10cm：车间一层地面及成品仓库的主通道线；C类----线宽15cm：厂区道路交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工15cm15cm15cm15cm15cm5cm15cm15cm15cm5cm5cm5c m5cm作台的四角定位线的内空部分注明“XX 工作台”字样；图例：B类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位。

图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红色实线；图例：20cmD 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：物料周转车停放区区域大小由车的大小确定通道5cm 5cm手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；图例：H 类----门开闭线：图例：单开门： 双开门：I 类----限高线：图例：J 类----警示范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类----台面物品定位：待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2． 刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天图A图B蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

目录1、目的 (3)2、适用范围 (3)3、相关文件 (3)4、职责 (3)5、地标线用途 (3)6、地标线材质 (3)7、地标线技术参数 (3)8、地标线性能特点 (3)9、颜色及表示意义 (4)10、操作步骤 (4)11、区域规划标准 (5)11.1车间主干道 (5)11.2区域、岗位 (5)11.3良品区 (6)11.4不良品区 (6)11.5待处理区 (6)11.6消防区域 (7)11.7车辆定位 (7)11.8物品定位 (7)1、目的:规范车间通道和区域的警示画线操作使用, 便于车间的5S管理。

2、适用范围:适用于XXX科技有限公司生产车间的区域通道规划标识。

3、相关文件:3.1 《生产车间5S管理规定》;3.2 《生产过程控制程序》;4、职责:4.1 生管部: 负责制定和监管地标线的作业规范文件;4.2 生产组长: 监督和指导员工按相关文件规定执行;4.3生产员工: 按规范文件进行地标线作业;5、地标线用途5.1 车间5S区域的规划;5.2 过道的规划;5.3 工作区域的规划;5.4 安全警示领域的标知;5.5 消防通道的规划。

6、地标线的材质以聚氯乙烯( PVC) 薄膜为基材, 使用橡胶型压敏胶制造而成;7、地标线技术参数剥离力 1.2N/cm拉伸强度27N/cm伸长率160%耐温80℃解卷力 2.8Ncm整卷宽度3mm-1260mm厚度0.16mm8、地标线性能特点8.1 便于区域变换后的规划。

8.2 使用该产品使区域管理更有效。

8.3 表层耐磨损, 能承受高流量脚踏。

8.4 粘贴性好、耐水拖擦、易清洁。

8.5 具有一定的防腐、耐酸碱性能。

8.6 经过短时间的施加压力(非水、溶剂、加热)能达到粘接效果。

9、颜色及表示意义9.1 本公司常见地标线分单色、双色两种;1、单色:主要有红、黄、绿等;2、双色:主要有黄黑、红白等。

9.2 颜色代表的意义:红色——主要应用在质量不合格区域, 提醒员工对这些产品或者物料及时进行处理;绿色——主要应用在质量合格区域, 提醒员工对这些产品或者物料及时正确处理;黄色——主要应用在工作区域, 提醒员工在区域内作业, 起定位的作用,黄黑——主要应用在车间通道划线, 提醒不要占用通道, 不要轻易进入通道外的区域;红白——主要应用在消防设施等划线, 红色与白色相间条纹是表示禁止人们进入危险的环境, 也提醒不要阻挡消防设施。

完整的工厂内划线标准及物品管理(最新版)1. 背景和目的该文档旨在制定和规范工厂内的划线标准及物品管理，以确保工作场所的安全性、有序性和效率。

通过明确划线标准和物品管理规定，能够提高工厂内的工作流程和操作效率，减少事故风险和生产线中断。

2. 划线标准2.1 划线标准应符合相关法律法规和安全要求，确保工厂内各区域的标识清晰易懂且一致统一。

2.2 标线颜色和形状应根据用途和区域设置确定，并使用标准颜色和符号。

2.3 标线宽度和长度应根据具体需要和使用场景确定，确保标线清晰可见。

2.4 使用耐磨、耐候、耐酸碱和防滑的材料进行划线，以提高标线的持久性和使用寿命。

3. 划线范围3.1 标明工作区域和通行道路，确保人员和设备的安全流动。

3.2 明确物品存放区域和通道，减少物品堆放混乱和堵塞风险。

3.3 标识危险区域和限制区域，提示人员注意安全和遵守规定。

4. 物品管理4.1 工厂内的物品应按照统一的标识和编码进行管理，以便快速辨识和查找。

4.2 物品的存放应有规划和合理布局，保证易取易放和方便盘点。

4.3 物品的放置应符合相关安全规定，避免阻塞安全通道和存在安全隐患。

4.4 物品的使用和归还应按照规定流程和记录，确保物品的及时追踪和管理。

5. 制度执行与监督5.1 工厂应制定相关规章制度，并明确责任人和执行流程。

5.2 定期对划线标准和物品管理进行检查和维护，确保其有效性和完整性。

5.3 进行员工培训和安全意识教育，提高员工对划线标准和物品管理的理解和遵守程度。

5.4 建立监督和反馈机制，及时发现和解决划线标准和物品管理中存在的问题。

以上为完整的工厂内划线标准及物品管理的最新版本，希望能够有效提升工厂的工作效率和安全管理水平。

请全体员工认真学习、理解并遵守相关规定，确保工作环境的和谐、安全和高效。
