17第十四章、汽车音响系统

汽车音响系统基本构成知识

汽车音响系统基本构成知识

在这个追求个性化的时代，汽车改装已经不是什么新鲜事，它能彰显车主独特个性，满足不同人们的审美需求。汽车改装包括车身改装、车灯改装、动力系统改装、刹车系统改装等等。下面是店铺为大家分享汽车音响系统基本构成知识，欢迎大家阅读浏览。

汽车音响的基本构成

一 、音源

目前国内汽车音响大部分都于卡带、CD、VCD、MP3、MD、DVD等六种机型作为音源部份。其中CD机的音质相对比较纯：MP3和MD机的容量相对比较大;DVD机的图象相对比较清晰。

二 、 喇叭

喇叭是声音表现的终端设备，喇叭对声音的表现有深远的影响。

1、汽车喇叭可以按频响分可以分为 高音喇叭，中音喇叭，低音喇叭：

(1)高音喇叭

①频响范围：2048—20KHZ

其中2048-4096HZ聆听感觉为敏锐，4096-8192HZ聆听感觉为清脆、多彩;8192-16384HZ聆听感觉为层次分明;16384-20KHZ聆听感觉为纤细。

②表现特征：指向性强，声音明亮、清晰，层次分明，色彩丰富。

(2)、中音喇叭

①频响范围：256-2048HZ

其中256-512HZ聆听感觉为有力;512-1024HZ聆听感觉为明亮;1024-2048HZ聆听感觉为透亮。

②表现特征：人声还原逼真，音色干净、有力，节奏性强。

(3)低音喇叭

①频响范围：16-256HZ

其中16-64HZ聆听感觉为深沉、震撼;16-128HZ聆听感觉为浑厚，128-256HZ聆听感觉丰满。

②表现特性：具有强大震撼感，雄壮有力、丰满深沉。

2、按类型分可以分为 套装喇叭，同轴喇叭

(1)同轴喇叭，是全频喇叭，特点是全频响应，高音和中底音在同一个轴上，不利声场分布，不是绝对的全频，有些频段会响应欠佳。

(2)套装喇叭 高音与中低音分体而且配有分音器，这样会得到更佳的全频响应和声场的设计。

3、低音炮

低音炮可分为 有源低音炮 和 无源低音炮

汽车音响系统的故障排查与修复

汽车音响系统为我们的驾驶时光增添了不少乐趣，但有时它也会出现故障，影响我们的听觉享受。了解如何排查和修复这些故障，不仅能节省维修费用，还能让我们更快地重新沉浸在美妙的音乐中。

常见的汽车音响故障表现多种多样。比如，完全没有声音输出，这是比较严重的情况；声音时有时无，让人感到十分烦恼；音质变差，出现杂音、失真等问题；或者某个扬声器不工作，导致声音不平衡。

当汽车音响完全没有声音时，我们首先要检查电源是否正常。查看音响系统的保险丝是否熔断，如果熔断，需要更换新的保险丝。同时，检查音响的连接线路，看是否有松动、脱落或者破损的情况。有时候，电源插头没有插紧也会导致无声，所以要确保插头连接牢固。

声音时有时无的情况，可能是由于接触不良引起的。检查音响后面的插头和插座，看看是否存在氧化或者松动的现象。另外，音响内部的焊点松动也会造成这种故障，这就需要专业人员使用工具进行检测和修复。

音质变差，出现杂音或失真，原因可能比较复杂。扬声器的音圈损坏、磁铁移位或者音盆破裂都可能导致音质问题。此外，放大器出现故障，如功率不足、失真等，也会影响音质。如果是这种情况，可能需要更换扬声器或者维修放大器。 某个扬声器不工作，通常是该扬声器本身出现故障，或者连接到这个扬声器的线路有问题。我们可以通过将左右扬声器对调来判断是扬声器的问题还是线路的问题。

排查故障时，我们还需要注意一些细节。例如，车辆的电池电量是否充足，因为低电量可能会影响音响系统的正常工作。另外，车辆的电磁干扰也可能对音响造成影响，比如点火系统产生的干扰。

在修复汽车音响故障时，如果是简单的保险丝更换或者线路连接问题，我们可以自己动手解决。但对于一些复杂的故障，如扬声器和放大器的维修，建议寻求专业的汽车音响维修人员的帮助。他们拥有专业的检测设备和丰富的经验，能够更准确地诊断和修复问题。

如果决定自己动手修复，一定要做好准备工作。准备好合适的工具，如螺丝刀、万用表等。在操作过程中，要小心谨慎，避免损坏音响系统的零部件。

●…●…●………●…●……●…●…●…●…●¨．．…●．．．●……●…●．．．●……●……　都是照猫画虎，样子有了，但是并没有别　人的音响效果。笔者最不能认可的是，很　多商家将客户的车当做展示用车来设计　安装，有的将后备箱盖上也装上喇叭，不　知道是用来给谁听的？有些商家为了多　赚钱，建议客户多装喇叭和器材，甚至推　荐高档名牌器材，但是，安装技术不过　硬，造成器材的搭配不合理，调试不到　位，器材没有发挥出应有的作用。这种行　为，我们只能称其为在卖器材，而不是卖　音响。　汽车音响比赛　汽车音响比赛的目的是推动汽车音　响市场的发展，让更多的消费者了解汽　车音响和参加比赛，从而使汽车音响的　经销商也能销售更多的产品。因此，汽车　音响比赛应该是一种愉快地象做游戏一　样，本着公平、公正、公开的原则，相互　学习和交流技术的目的来开展的。而我　国现在的音响比赛脱离了比赛的原本目　的，许多比赛究其实质并不能称其为是　比赛。比如，有的比赛是商家自己的炒　作，将经营自己品牌的经销商聚集在一　起，比赛成了音响品牌推销器材的手段。　有的比赛要求参赛者必须安装某某品牌　的器材，并且要达到多少价格才能参加　比赛并获奖。这样一来每个商家都有奖　杯，皆大欢喜。有的比赛变成了商业炒　作，拉品牌的赞助商搞比赛赚钱，谁出的　钱多，奖杯就给谁。￣ＭＩｔ，Ｉ：ｔ，赛不能体现公　平、公正、公开的原则，比赛只是走过场　种形式而已。　正规的汽车音响比赛，有较严格的　比赛规则，体现公平、公正、公开的原则，　不分品牌，任何车辆只要符合比赛标准，　都可以参赛。评判中裁判对每一位选手　都会解释在那里扣分为什么扣分，好的　地方又在哪里。这样的比赛会使参赛选　手通过比赛在技术方面有很大提高，并　且公开评判结果，参赛选手如果有疑问　可以查看自己的评判记录。这种比赛给　选手提供了相互交流的机会，最主要的　是推动了汽车音响技术的发展和销售。　０　完整￣，－Ｊ＊－－车音晌系统　

音响系统 F0轿车维修手册 第二十一章 音响系统

第一节 音响系统

1.1 PRE警告

仔细阅读操作手册。

1.1.1 一旦蓄电池负极断开，在收音机里面预存的AM/FM 电台会丢失。如果有必要的话，请预先在笔记本上记下电台信息，在蓄电池重新接上以后将信息重设。

1.1.2 在拆装CD机的时候，必须确保CD机里面没有CD碟片。

提示:

如果由于故障原因，CD碟无法取出，请不要强制的取出来。请带着CD碟找维修站维修。

1.1.3 天线在拆装的时候请拧紧天线杆。

提示:

如果没有拧紧天线杆的话在收音的时候会产生噪音。

1.1.4 不要碰触扬声器的纸盆。

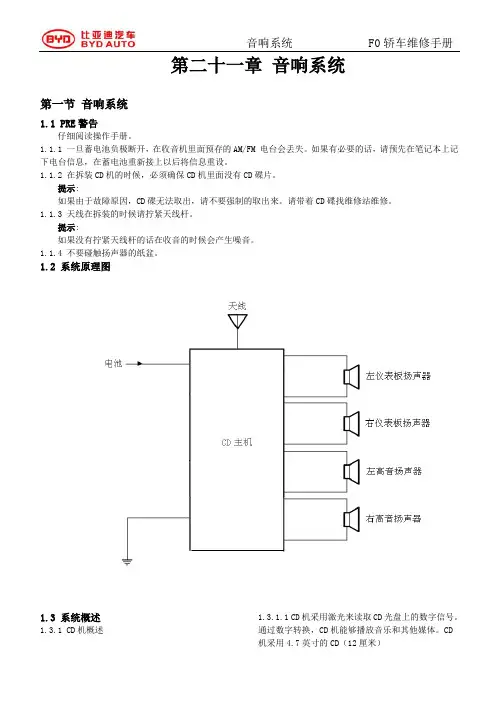

1.2 系统原理图

1.3 系统概述

1.3.1 CD机概述 1.3.1.1 CD机采用激光来读取CD光盘上的数字信号。通过数字转换，CD机能够播放音乐和其他媒体。CD机采用4.7英寸的CD（12厘米） 音响系统 F0轿车维修手册 警告:由于CD机采用不可见的激光，请不要直视激光头。请按照说明进行操作。

提示:

 请不要私自拆装CD机内部部件。

 请不要在CD机上采用机油。

 请不要将除了CD以外的其他物品塞进CD机。

1.4 怎样进行维修

1.4.1 将车辆带到车间

1.4.2 顾客问题分析

接见顾客并确定问题所在。

确定问题所在位置。

1.4.3 基础检查

1.4.3.1 进行基础检查。

检查电池电压。

标准电压:11 to 14 V

1.4.3.2 检查电源的供给情况。

1.4.3.2.1 将点火开关置于ACC档。

1.4.3.2.2 观察在音响显示屏上是否有显示。

Result Proceed To
