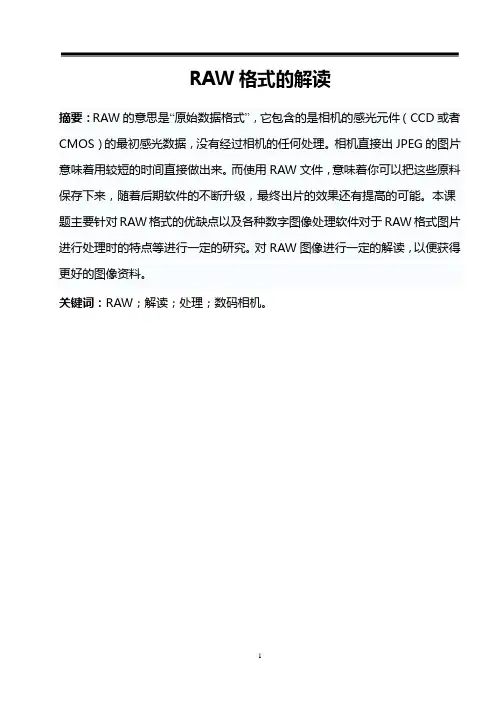

相机数据传输格式问题

RAW格式的解读摘要：RAW的意思是“原始数据格式”，它包含的是相机的感光元件（CCD或者CMOS）的最初感光数据，没有经过相机的任何处理。

相机直接出JPEG的图片意味着用较短的时间直接做出来。

而使用RAW文件，意味着你可以把这些原料保存下来，随着后期软件的不断升级，最终出片的效果还有提高的可能。

本课题主要针对RAW格式的优缺点以及各种数字图像处理软件对于RAW格式图片进行处理时的特点等进行一定的研究。

对RAW图像进行一定的解读，以便获得更好的图像资料。

关键词：RAW；解读；处理；数码相机。

目次1 绪论 (1)1.1 本课题的目的及研究意义 (3)1.2 本课题的国内外研究现状 (3)1.3 本课题的研究内容 (3)2 关于RAW格式的理论基础 (3)2.1 RAW格式的意义 (4)2.2 数码相机的成像原理 (5)2.3 RAW格式的优点 (6)2.4 RAW格式的缺点 (7)2.5 RAW格式与JPEG，TIFF的比较 (7)3．实验操作 (8)3.1用Photoshop cs 4打开及处理RAW文件 (10)3.2用RAW Image Converter对RAW文件进行转换 (15)3.3其他几款可以转换RAW文件的软件 (17)结论 (22)参考文献 (23)致谢 (24)1 绪论1.1 本课题的目的及研究意义随着科学技术的进步，越来越多的人拥有了中高端的数码相机。

很多用户在使用过程中会发现大多数中高端相机比普通数码相机的图像存储选项中多了“RAW ”一项。

RAW文件是一种记录了数码相机传感器的原始信息，同时记录了由相机拍摄所产生的一些原数据（Metadata，如IS0的设置、快门速度、光圈值、白平衡等）的文件。

RAW是未经处理、也未经压缩的格式，可以把RAW概念化为“原始图像编码数据”或更形象的称为“数字底片”。

本课题主要针对RAW格式的优缺点以及各种数字图像处理软件对于RAW格式图片进行处理时的特点等进行一定的研究。

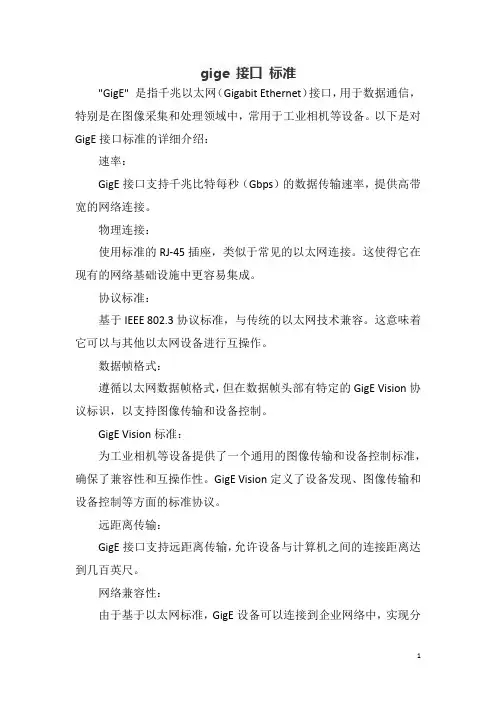

gige 接口标准
"GigE" 是指千兆以太网（Gigabit Ethernet）接口，用于数据通信，特别是在图像采集和处理领域中，常用于工业相机等设备。

以下是对GigE接口标准的详细介绍：
速率：
GigE接口支持千兆比特每秒（Gbps）的数据传输速率，提供高带宽的网络连接。

物理连接：
使用标准的RJ-45插座，类似于常见的以太网连接。

这使得它在现有的网络基础设施中更容易集成。

协议标准：
基于IEEE 802.3协议标准，与传统的以太网技术兼容。

这意味着它可以与其他以太网设备进行互操作。

数据帧格式：
遵循以太网数据帧格式，但在数据帧头部有特定的GigE Vision协议标识，以支持图像传输和设备控制。

GigE Vision标准：
为工业相机等设备提供了一个通用的图像传输和设备控制标准，确保了兼容性和互操作性。

GigE Vision定义了设备发现、图像传输和设备控制等方面的标准协议。

远距离传输：
GigE接口支持远距离传输，允许设备与计算机之间的连接距离达到几百英尺。

网络兼容性：
由于基于以太网标准，GigE设备可以连接到企业网络中，实现分
布式图像采集和处理。

驱动程序和软件支持：
有丰富的驱动程序和软件支持，包括用于设备控制、图像采集和数据处理的库和工具。

实时性能：
虽然GigE提供了高带宽，但由于以太网的共享特性，对于一些对实时性能要求较高的应用，可能不如一些专用的实时通信接口。

GigE接口的广泛应用使其成为工业图像采集领域的一种常见选择，尤其是在需要高带宽、灵活性和网络兼容性的场景中。

面阵相机的主要参数及成像影响1. 分辨率：面阵相机的分辨率由所采用的感光芯片分辨率决定，表现为芯片靶面排列的像元数量，即像素数。

在采集图像时，相机的分辨率对图像质量有很大的影响。

在对同样大的视场成像时，分辨率越高，对细节的展示越明显。

需要注意的是，像素越多并不一定是越高越好，因为高像素会带来更大的图像数据量，增加后期的算法处理复杂度。

2. 帧率（行频）：面阵相机的帧率表示相机采集图像的频度。

相机的帧率受到芯片的帧频和数据输出接口带宽的影响。

在实际应用中，很多时候需要对运动物体成像，相机的帧率需要满足一定要求，才能清晰准确地对物体成像。

3. 灵敏度：面阵相机的灵敏度取决于像元对光线的敏感程度。

灵敏度高的相机可以在低照度环境下捕捉到更多的细节，而灵敏度低的相机则可能无法捕捉到这些细节。

因此，在选择面阵相机时，需要根据实际应用场景的照度情况来选择具有适当灵敏度的相机。

4. 噪声水平：面阵相机的噪声水平对成像质量有很大影响。

噪声可能来源于相机内部和外部的因素，如电子干扰、光子散粒噪声等。

低噪声水平的相机可以更好地还原图像的细节，提高图像质量。

因此，在选择面阵相机时，需要关注其噪声水平，并选择具有较低噪声的相机。

5. 动态范围：面阵相机的动态范围指的是相机能够同时记录最亮和最暗区域的能力。

动态范围越大，相机能够记录的图像细节就越多。

因此，在选择面阵相机时，需要根据实际应用场景的亮度范围来选择具有适当动态范围的相机。

6. 光谱响应：面阵相机的光谱响应指的是相机对不同波长光线的敏感程度。

不同的相机可能对不同波长的光线有不同的敏感度，因此在选择面阵相机时，需要根据实际应用场景的光线波长来选择具有适当光谱响应的相机。

7. 镜头焦距：面阵相机搭配的镜头焦距也会对成像产生影响。

镜头的焦距决定了相机视场的大小和拍摄距离的远近。

焦距越短，视场越大，拍摄距离越近；焦距越长，视场越小，拍摄距离越远。

在选择相机和镜头时，需要根据实际应用场景的需求来选择合适的焦距。

RS232通讯原理RS232是一种串行通信接口标准，用于连接计算机和外部设备，它被广泛应用于计算机与调制解调器、打印机、数码相机等设备之间的数据传输。

RS232通信原理涉及到物理连接、数据传输、波特率、数据帧格式等方面，下面将详细介绍RS232通信的原理。

1.物理连接：RS232通信使用的是一对串行线，其中一条线为发送线Tx，另一条线为接收线Rx。

发送端将串行数据转换为电压信号，通过发送线发送到接收端，接收端将电压信号解码为串行数据。

此外，RS232通信还使用了共地线GND来提供共同的参考电平。

2.数据传输：RS232通信使用非归零电平编码，即逻辑1不产生电平变化，逻辑0产生一定的电平变化。

一般情况下，逻辑1对应于高电平，逻辑0对应于低电平。

数据传输是以位为单位进行的，发送端每次发送一个位的数据，接收端每次接收一个位的数据。

3.波特率：4.数据帧格式：RS232通信使用的数据帧包含起始位、数据位、校验位和停止位。

起始位用于表示数据帧的开始，一般为逻辑0。

数据位是实际的数据位数，一般为8位。

校验位用于检查数据传输的正确性，可以是奇校验、偶校验或无校验。

停止位用于表示数据帧的结束，一般为逻辑15.控制信号：RS232通信还使用了一些控制信号，包括RTS（Request to Send）、CTS（Clear to Send）、DTR（Data Terminal Ready）和DSR（Data Set Ready）等。

这些控制信号用于控制数据的流向和设备之间的握手信号。

6.RS232电平：RS232通信使用的电平范围为-15V至+15V，其中-3V至-15V表示逻辑1，+3V至+15V表示逻辑0。

为了适应不同的应用场景，RS232通信还定义了+12V至+15V表示逻辑1，-3V至-12V表示逻辑0的低压版本（称为RS232-L）和+3V至+12V表示逻辑1，-12V至-3V表示逻辑0的高压版本（称为RS232-H）。
