solidworks汽车壳体曲面建模实例教程要点

SolidWorks中曲面设计的高级技术指南SolidWorks是一款广泛使用的3D计算机辅助设计(CAD)软件，许多设计师和工程师使用它来创建复杂的产品模型。

曲面设计是SolidWorks中的一个重要方面，它允许用户创建平滑、流线型的曲线和曲面。

在本文中，我们将探讨SolidWorks中曲面设计的一些高级技术，并向您展示如何最大限度地利用这些功能。

1. 曲面的创建和编辑技巧在SolidWorks中创建曲面有多种方法。

最常用的方法是使用草图和曲面命令来定义曲面。

在创建曲面之前，确保草图是准确的，并使用约束和尺寸来确保几何形状正确。

曲面命令可以在"曲线"、"曲线型状"或"曲面"工具栏中找到。

在使用这些命令之前，确保您已经了解了它们的功能和选项。

在编辑曲面时，有一些技巧可以帮助您获得更好的结果。

例如，使用曲面修剪命令可以修剪曲面的一部分，或者将几个曲面合并成一个。

这对于处理复杂的曲面几何体非常有用。

此外，还可以使用曲面填充命令在两个曲线之间创建平滑的曲面。

2. 曲面的平滑和修饰技术SolidWorks提供了多种工具和功能，用于平滑和修饰曲面。

其中之一是曲面修整命令，可用于删除不需要的曲面面片，消除不规则边缘等。

此外，可以使用曲面修整功能来调整曲面的曲率和光顺性。

另一个强大的工具是曲率连续性。

曲率连续性用于确保相邻曲面之间没有断裂或显眼的几何转折。

通过应用曲率连续性，您可以创建平滑的过渡和自然的曲线形状。

此外，曲面修剪和分割工具也可以用于修饰曲面。

这些工具可以用来删除不需要的曲面，创建洞口或创建复杂的曲面交集。

3. 整体曲面建模的技术除了创建和修饰曲面之外，SolidWorks还提供了整体曲面建模技术，用于创建复杂的曲面几何体。

其中之一是可通过曲面与体的交集来创建的实体。

通过使用曲面命令和体的交集，您可以创建具有很高级别细节的完整曲面几何体。

solidworks曲面建模思路和顺序SolidWorks是一种功能强大的三维机械设计软件，可以进行曲面建模。

曲面建模是汽车、飞行器、数码产品等许多行业的设计师所必需的技能，它可以帮助设计师轻松地创建复杂的曲面形状。

本文将介绍solidworks曲面建模的思路和顺序。

一、曲面建模思路1.确定设计目标：在开始曲面建模之前，需要明确设计目标和要实现的功能。

这将有助于确定所需的曲面形状，从而使设计工作更顺利。

2.构建基础形状：在开始对目标进行曲面建模之前，需要先构建一些基础形状。

这些形状可以作为曲面建模的基础，帮助您更好地实现设计目标。

3.确定曲面形状：一旦有了基础形状，就可以开始确定曲面形状。

这可以通过使用SolidWorks的曲面工具来实现。

4.细化模型：完成基本曲面后，需要进一步细化模型。

这包括增加细节和进行调整，以确保模型符合要求。

5.处理表面质量：在完成曲面建模之后，需要确保表面质量良好。

这可以通过使用SolidWorks的表面质量分析工具来完成。

二、曲面建模顺序1.创建基础形状：首先，要创建适当的基础形状，最好使用SolidWorks设计的独创部件。

这会为您提供一个起点。

2.使用曲面工具：接下来，使用SolidWorks曲面工具创建您所需的曲面。

在这个过程中，可以从基础形状中提取曲面特征。

3.进行裁剪和调整：一旦创建了曲面，需要对它们进行裁剪和调整。

这可以通过使用工具来切割和调整曲面来实现。

4.重新定义表面：在完成调整后，必须对曲面进行重新定义。

这将使曲面形状更好地符合所需的形状。

5.完成模型细节：完成基本曲面形状后，需要开始添加细节和进行调整，以确保模型符合要求。

6.优化表面质量：最后，使用SolidWorks的表面质量分析工具来检查表面质量并进行优化。

这将确保模型表面光滑，符合要求。

总之，SolidWorks曲面建模需要良好的规划和技能以及技术技巧。

要获得最好的结果，需要仔细地确定设计目标，构建适当的基础形状，使用SolidWorks曲面工具进行创建，进行调整和细化，最后进行表面质量的优化。

如何在SolidWorks中创建复杂曲面模型SolidWorks是一款被广泛应用于机械工程和制造业的三维计算机辅助设计（CAD）软件。

在SolidWorks中创建复杂曲面模型是其核心功能之一，这将为工程师和设计师提供一个强大的工具来设计和建模高质量的产品。

本文将介绍如何在SolidWorks中创建复杂曲面模型的步骤和技巧。

在开始使用SolidWorks进行曲面建模之前，首先需要确保你已经安装了SolidWorks软件并具备基本的使用知识。

完成这些准备工作后，你可以按照以下步骤进行创建复杂曲面模型。

1. 创建基础几何体：在SolidWorks中，你可以使用基本几何体如立方体、圆柱体或圆锥体等作为创建复杂曲面模型的基础。

你可以通过绘制草图并将其拉伸或旋转以创建基础几何体。

2. 使用曲面功能：SolidWorks提供了一系列的曲面功能，用于创建平滑的曲面和复杂的几何形状。

你可以在"特征"选项卡中找到这些功能。

其中一些常用的曲面功能包括：- 曲线曲面：通过指定曲线和边界条件来创建平滑曲面。

- 网络曲面：通过在已有曲线之间创建平滑曲面。

- 表面填充：通过指定边界条件和控制点创建平滑曲面。

- 圆角：用于添加圆角特征。

3. 使用引导曲线：利用引导曲线可以更精确地控制曲面的形状和方向。

你可以使用绘图工具在平面上创建引导曲线，然后在曲面创建过程中使用这些曲线作为参考。

4. 使用草图工具：SolidWorks提供了丰富的草图工具来帮助你精确地定义曲面的形状。

其中包括拉伸、旋转、镜像、修剪等操作。

使用这些工具可以改变曲面的形状、尺寸和方向。

5. 使用平滑功能：在创建曲面模型时，你可能需要加入一些平滑特征以提高模型的外观。

SolidWorks提供了平滑功能，你可以在特征选项卡中找到它们。

使用平滑功能可以使曲面模型具有更加真实和流畅的外观。

6. 使用体积特征：创建复杂曲面模型时，你可能需要根据设计要求添加一些孔洞或缺口。

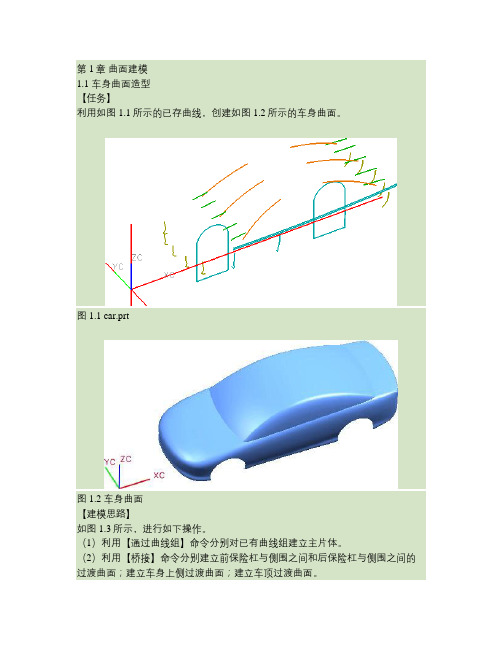

第1章曲面建模1.1 车身曲面造型【任务】利用如图 1.1所示的已存曲线，创建如图 1.2所示的车身曲面。

图 1.1 car.prt图 1.2 车身曲面【建模思路】如图 1.3所示，进行如下操作。

（1）利用【通过曲线组】命令分别对已有曲线组建立主片体。

（2）利用【桥接】命令分别建立前保险杠与侧围之间和后保险杠与侧围之间的过渡曲面；建立车身上侧过渡曲面；建立车顶过渡曲面。

（3）利用【剖切曲面_圆角-RHO】命令，建立相应主片之间的过渡片。

（4）利用【通过曲线网格】命令建立后车灯过渡曲面。

图 1.3 建模方法【知识点】（1）创建通过曲线组的曲面；（2）创建桥接曲面；（3）创建“圆角-RHO”和“圆角-桥接”类型的剖切曲面；（4）创建通过曲线网格的曲面；（5）镜像特征；（6）缝合；（7）修剪片体和修剪体；（8）直纹面；（9）补片。

【实例文件】【操作步骤及要点】 21. 建立车身主片体与过渡片体（1）打开文件。

①打开文件“car.prt”，如图 1.1所示。

②选择【开始】|【建模】命令，进入建模应用模块。

（2）创建前保险杠曲面。

①选择【插入】|【网格曲面】|【通过曲面组】命令，弹出【通过曲线组】对话框，如图 1.4所示。

②依次选择如图 1.5所示的截面线串，注意保持箭头方向的一致性。

③其余保持默认设置，单击【确定】，完成前保险杠曲面的创建，如图 1.6所示。

图 1.4 通过曲线组对话框图 1.5 选择截面线串图 1.6 创建前保险杠曲面（3）创建侧围曲面。

①选择【插入】|【网格曲面】|【通过曲面组】命令，依次选择如图 1.7所示的截面线串，注意保持箭头方向的一致性。

②其余保持默认设置，单击【确定】，完成前保险杠曲面的创建，如图 1.8所示。

图 1.7 选择截面线串图 1.8 创建侧围曲面（4）创建后保险杠及其他曲面以同样的方法创建后保险杠及其他曲面，如图 1.9所示。

图 1.9 创建后保险杠及其他曲面（5）创建后保险杠与侧围之间的过渡曲面。

SolidWorks表面建模的高级技巧与应用SolidWorks是一款广泛应用于三维建模和设计的软件，它提供了强大的表面建模工具，能够帮助用户创建复杂的曲面和零件。

本文将介绍SolidWorks表面建模的高级技巧与应用，旨在帮助读者更好地掌握这些功能并应用于实际项目中。

1. 使用零件切分工具在表面建模中，零件切分工具是一个非常有用的工具，它可以将一个实体划分为多个较小的实体。

通过使用零件切分工具，我们可以更好地控制复杂曲面的建模。

例如，当我们要创建一个复杂的汽车车身时，可以使用零件切分工具将车身划分为车头、车身和车尾等不同的部分，然后再对每个部分进行表面建模。

这样做的好处是可以更加有效地管理零件，并且方便后续的修改和编辑。

2. 使用曲面特征工具SolidWorks提供了许多强大的曲面特征工具，可以帮助我们创建复杂的曲面。

例如，通过使用填充特征工具，我们可以根据给定的边界曲线创建一个光滑的曲面。

填充特征工具还可以根据不同的方向、弯曲半径和限制条件来调整曲面的形状。

此外，SolidWorks还提供了许多其他的曲面特征工具，如曲面剪切、曲面修整等，它们可以帮助我们更好地控制曲面的形状和细节。

3. 使用曲线工具在表面建模中，曲线是非常重要的。

SolidWorks提供了许多曲线工具，可以帮助我们创建各种类型的曲线。

例如，通过使用偏移曲线工具，我们可以在给定曲线周围创建一个平行的偏移曲线。

这对于创建复杂的曲面形状非常有用。

此外，SolidWorks还提供了插入、修剪、延伸等曲线工具，可以帮助我们更好地控制曲线的形状和方向。

4. 使用曲面修剪工具曲面修剪工具是SolidWorks中非常实用的功能之一。

它可以帮助我们修剪和修改曲面，使其符合我们的设计要求。

例如，当我们需要在一个复杂曲面上加工某个凹槽或孔洞时，可以使用曲面修剪工具将凹槽或孔洞从曲面上剪切出来。

这样做的好处是可以快速、准确地修剪曲面，并且不会影响其他部分的形状和位置。

Solidworks曲面命令讲解一、曲面命令的概念1.1 曲面命令是Solidworks中的重要功能之一，它可以帮助用户创建复杂的曲面模型，实现产品设计与制造的多样化需求。

1.2 曲面命令可以帮助用户在Solidworks中创建自由曲面、复杂曲线以及曲面拟合等功能，为用户的设计和制造工作提供了更加灵活和精准的工具。

二、曲面命令的基本操作2.1 曲面创建工具2.1.1 曲面创建工具包括 Loft、Sweep、Boundary、Fill、Freeform等功能，用户可以根据实际需要选择相应的曲面创建工具进行操作。

2.1.2 Loft命令可以创建两个或多个相互平行的剖面之间的曲面。

Sweep命令可以沿着路径生成曲面。

Boundary命令可以创建两个或多个平行曲面之间的曲面。

Fill命令可以创建一个或多个封闭的边界曲面。

Freeform命令可以创建自由曲面。

2.2 曲线编辑工具2.2.1 曲线编辑工具包括直线、圆弧、样条曲线、曲线拟合等功能，用户可以使用这些工具对曲线进行编辑和修正。

2.2.2 直线命令可以创建直线曲线。

圆弧命令可以创建圆弧曲线。

样条曲线命令可以创建平滑的曲线。

曲线拟合可以将已有的曲线进行拟合，生成平滑的曲面。

三、曲面命令的应用实例3.1 汽车设计3.1.1 在汽车设计中，曲面命令可以用来创建汽车车身的曲面，包括车顶、车身侧面、车灯等部分，实现汽车外观设计的个性化和创新性。

3.1.2 通过曲面命令，用户可以轻松创建汽车车身的曲线和曲面，满足汽车设计师对汽车外观造型的各种要求，提高汽车设计的灵活性和精细度。

3.2 工业制造3.2.1 在工业制造中，曲面命令可以用来创建各种复杂零部件的曲面，如机械外壳、模具表面等，实现工业制造过程中对精度和复杂性的要求。

3.2.2 用户可以通过曲面命令对零部件的曲面进行精确建模，满足工程师对零部件外观和内部结构的各种设计要求，提高零部件的设计精度和加工效率。

Solidworks的曲面展开和薄壁结构设计技巧SolidWorks 是一种功能强大的三维建模软件，其曲面展开和薄壁结构设计技巧在工程设计和制造中起着重要的作用。

本文将深入探讨 SolidWorks 中曲面展开和薄壁结构设计的技巧，并提供一些实用的建议。

在使用 SolidWorks 进行曲面展开时，我们需要先创建一个曲面模型。

曲面模型是一个由许多平面和曲面组成的复杂形状。

通过展开曲面模型，我们可以得到一个相对简单的二维展平状态，方便后续工艺加工和生产。

在 SolidWorks 中，曲面展开使用到了两个重要的工具：剖面特征 (Flatten Surface) 和平面特征 (Planar Surface)。

剖面特征可将曲面切割成多个可以展开的片段，而平面特征可将曲面展开成平面状态。

在使用这些工具之前，我们需要确保曲面模型中不存在自交和交叉等问题。

在设计薄壁结构时，我们可以通过SolidWorks 提供的薄壁设计工具轻松实现。

薄壁结构是指壁厚比较薄的结构，如薄片、薄壳、浅碗等。

薄壁结构设计的关键在于保持结构的稳定性和强度，并兼顾制造难度和材料成本。

在 SolidWorks 中，我们可以使用薄壁功能来设计薄壁结构。

薄壁功能可以提供自动计算和优化薄壁结构的功能。

用户只需提供结构的几何形状和材料参数，SolidWorks 将自动计算出最优的壁厚和型材尺寸。

此外，SolidWorks 还提供了一些高级的薄壁设计工具，如面向薄片的仿真分析、材料优化和刚度优化等。

在实际应用中，我们还可以应用一些曲面展开和薄壁设计的技巧，以更好地满足设计要求。

首先，我们可以使用曲面修复工具来解决曲面模型中可能存在的问题。

曲面修复工具可以自动检查和修复曲面模型中的缺陷和错误，如自交、小面片、开裂等。

通过修复这些问题，可保证曲面展开和薄壁设计的准确性和可靠性。

其次，我们可以使用曲面修剪工具来优化曲面模型的展开效果。

曲面修剪工具可以通过删除无关和重叠的曲面，提高展开后的平整度和可读性。

SolidWorks曲⾯实例操作｜案例讲解在利⽤SOLIDWORKS绘制您的产品模型时，初期您的产品由产品设计师进⾏初步概念设计，经由简单的⼿绘图绘制出⼀个外观雏型图。

接下来您可由不同的基准⾯将这些图⽚来输⼊到SOLIDWORKS内(图1)，输⼊后您可以发现SOLIDWORKS中将出现⼀个⽐例尺线段，您可以拖曳该线段⾄您所需绘制的图⽚前后端，可直接输⼊尺⼨来定义该图⽚的实际⼤⼩，以便您后续绘制相同尺⼨模型(图2)。

以下我们使⽤SOLIDWORKS曲⾯功能来完成⼀个砂铸开瓶器的建置。

图1图2输⼊完所需的图⽚后，您可利⽤草图⼯具在不同视⾓基准⾯依实际图⽚的外观轮廓线段来描绘出所需的草图线段(图3)，完成这些前置作业后可开始进⼊实体建模阶段。

图3⾸先我们可参考Top Layout草图来绘制⼀个头部实体模型(图4)，接着我们可利⽤曲⾯中”删除⾯”的功能(图5)，模型将由⼀个实体转为曲⾯本体，保留我们后续所需之曲⾯后，可再利⽤Right Layout草图绘制把柄的草图，伸长曲⾯完成⼀曲⾯外型(图6)，并利⽤Top Flat Layout草图，修剪该曲⾯完成柄⾝造型(图7)。

图4图5图6图7接下来我们将使⽤不同绘制⽅式与技巧来完成把柄柄⾝的外部⾯，使⽤”边界曲⾯”功能时，我们需要完成曲⾯的边缘界线，这些边界线可为既有的曲⾯边线或是⾃⾏绘制的草图线段，⼀样使⽤Top Layout草图参考出侧⾯轮廓线并伸长曲⾯(图8)，我们可定义⼀新的基准⾯来绘制⼀弧形草图，并使⽤边界曲⾯功能将草图与不同曲⾯边缘之线段直接⽣柄⾝侧⾯曲⾯(图9)。

图8图9另外我们在尾端也绘制⼀草图并伸长曲⾯(图10)，以备稍后的⾯的填补。

使⽤”曲⾯填补”时，选择的边线需要是实际存在的曲⾯边线⽽⽆法使⽤草图线段，接着我们可先缝织曲⾯(图11)来简化需填补的曲⾯边界以利后续填补曲⾯，在填补曲⾯时，您可选择所需填补的边界线段，不同线段可给定接触、相切、曲率等不同的边线设定，设定好后选择确定完成曲⾯的填补(图12)。
