锚具组装件静载锚固性能检测报告共页第页委托单位报告编号工程名称样品编号工程部位样品数量生产厂家规格型号样品名称代表批量样品状态检测类别委托日期委托人检测地址检测日期检测依据检测环境检测内容编号检测项目名称技术要求检测结果单项判定检测结论检测说明见证单位：见证人：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日锚具组装件静载锚固性能检测原始记录共页第页样品名称样品编号样品状态规格型号检测日期检测环境检测依据样品编号设备名称设备编号设备状态检测内容钢绞线基本性能钢绞线平均实测极限拉力(kN)计算极限拉力总和(kN)标准极限拉力(kN)锚具孔数标准极限拉力总和(kN)预应力筋效率系数ηp锚固总长度(mm)加载等级020%40%60%80%持荷1h 加载力kN位移a mm b mm a1mm b1mm a1mm b1mm a1mm b1mm a1mm b1mm a1mm b1mm固定端1 2 3张拉端1 2 3组装件实测极限拉力(kN)拉断时活塞位移(mm)锚固效率系数(ηa)极限拉力时总应变(%)拉断根数及破断位置检测说明1、锚固效率系数ηa=组装件实测极限拉力÷(计算极限拉力总和×预应力筋效率系数ηp) 2、极限拉力时应变=(总极限时活塞位移量-预应力钢材于锚具、夹具或连接器之间在预应力筋应力达到极限拉力Fapu时的相对位移)÷锚固总长度×100%校核：主检：。

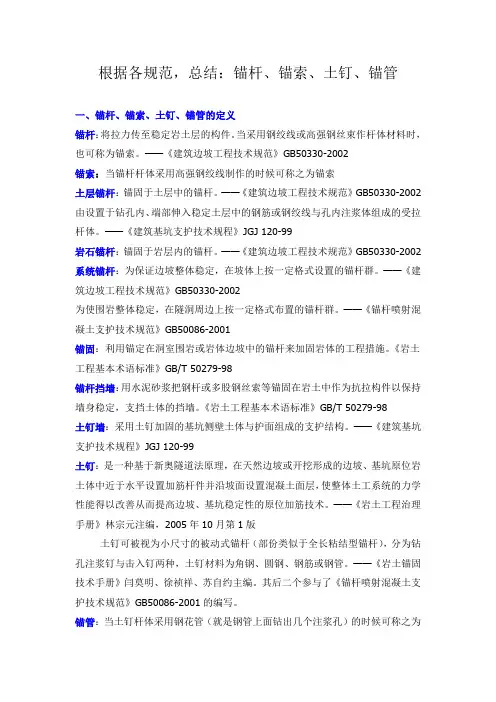

根据各规范，总结：锚杆、锚索、土钉、锚管一、锚杆、锚索、土钉、锚管的定义锚杆：将拉力传至稳定岩土层的构件。

当采用钢绞线或高强钢丝束作杆体材料时，也可称为锚索。

——《建筑边坡工程技术规范》GB50330-2002锚索：当锚杆杆体采用高强钢绞线制作的时候可称之为锚索土层锚杆：锚固于土层中的锚杆。

——《建筑边坡工程技术规范》GB50330-2002 由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。

——《建筑基坑支护技术规程》JGJ 120-99岩石锚杆：锚固于岩层内的锚杆。

——《建筑边坡工程技术规范》GB50330-2002 系统锚杆：为保证边坡整体稳定，在坡体上按一定格式设置的锚杆群。

——《建筑边坡工程技术规范》GB50330-2002为使围岩整体稳定，在隧洞周边上按一定格式布置的锚杆群。

——《锚杆喷射混凝土支护技术规范》GB50086-2001锚固：利用锚定在洞室围岩或岩体边坡中的锚杆来加固岩体的工程措施。

《岩土工程基本术语标准》GB/T 50279-98锚杆挡墙：用水泥砂浆把钢杆或多股钢丝索等锚固在岩土中作为抗拉构件以保持墙身稳定，支挡土体的挡墙。

《岩土工程基本术语标准》GB/T 50279-98土钉墙：采用土钉加固的基坑侧壁土体与护面组成的支护结构。

——《建筑基坑支护技术规程》JGJ 120-99土钉：是一种基于新奥隧道法原理，在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层，使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。

——《岩土工程治理手册》林宗元注编，2005年10月第1版土钉可被视为小尺寸的被动式锚杆（部份类似于全长粘结型锚杆），分为钻孔注浆钉与击入钉两种，土钉材料为角钢、圆钢、钢筋或钢管。

——《岩土锚固技术手册》闫莫明、徐祯祥、苏自约主编。

其后二个参与了《锚杆喷射混凝土支护技术规范》GB50086-2001的编写。

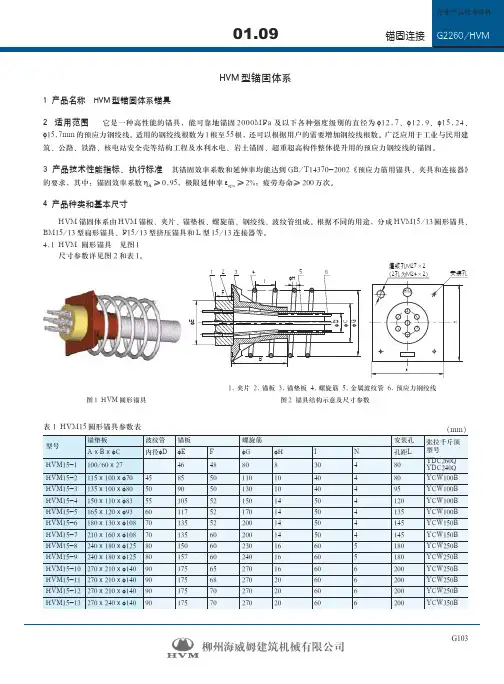

HVM 型锚固体系1 产品名称 HVM 型锚固体系锚具2 适用范围 它是一种高性能的锚具，能可靠地锚固2000MPa 及以下各种强度级别的直径为φ12.7、φ12.9、φ15.24、φ15.7mm 的预应力钢绞线。

适用的钢绞线根数为1根至55根，还可以根据用户的需要增加钢绞线根数。

广泛应用于工业与民用建筑、公路、铁路、核电站安全壳等结构工程及水利水电、岩土锚固、超重超高构件整体提升用的预应力钢绞线的锚固。

3 产品技术性能指标、执行标准 其锚固效率系数和延伸率均能达到GB/T14370-2002《预应力筋用锚具、夹具和连接器》的要求，其中：锚固效率系数ηA ≥0.95，极限延伸率εapu ≥2%；疲劳寿命≥200万次。

4 产品种类和基本尺寸HVM 锚固体系由HVM 锚板、夹片、锚垫板、螺旋筋、钢绞线、波纹管组成。

根据不同的用途，分成HVM15/13圆形锚具、BM15/13型扁形锚具、P15/13型挤压锚具和L 型15/13连接器等。

4.1 HVM 圆形锚具 见图1尺寸参数详见图2和表1。

灌浆孔M27×2图2 锚具结构示意及尺寸参数表1 HVM15圆形锚具参数表图1 HVM 圆形锚具1.夹片2.锚板3.锚垫板4.螺旋筋5.金属波纹管6.预应力钢绞线4.2 BM 型扁形锚具当预应力钢绞线配置在板式结构内时，为避免因配索而增大板厚，可采用BM 型扁锚而将预应力钢绞线布置成扁平放射状。

见图3和表2。

4.3 P 型挤压锚具P 型挤压锚具是在钢绞线头部套上挤压套，通过专用机具挤压，使挤压套产生塑性变形后握紧钢绞线，钢绞线的张拉力通过挤压套由专用垫板传递给构件。

它主要包括挤压套（含挤压簧）、螺旋筋、固定端锚板、约束圈等。

见图5和表3。

表2 BM 型扁形锚具参数表 (mm)图3 扁形锚具结构示意图图4 BM 型扁形锚具1-波纹管；2-约束圈；3-排气管；4-螺旋筋；5-预应力筋；6-固定锚板；7-挤压套图5 P 型挤压锚具结构示意图图6 GYJA 型挤压器（mm ）(续表)表3 P 型挤压锚具参数表(mm)4.4 连接器钢绞线束连接器从构造分，有成束群锚型和单根连接型两种。

对于 t
HDA-TR
[mm] [mm] [kN]
10≤ 15≤ 10≤ 15≤ 20≤ 30≤ <15 ≤20 <15 <20 <30 ≤50 53 c) 53 65 c) 65 71 82
a) HDA M20: 5µm b) HDA-PF HDA-TF c)
只有 的镀锌钢材 和 规格锚栓不包含在 ETA-99/0009 认证内 配合使用中心定位垫片 (t = 5 mm)
锚栓几何尺寸
HDA-P / HDA-PR / HDA-PF
ØdS
ØdB
lS lB SW
HDA |
重型设计锚栓
HDA
重型设计锚栓
适合非裂缝和裂缝混凝土 C 20/25 至 C 50/60 锁键式锚固 (自切底) HDA-P HDA-PR - 很小的膨胀力 (因此小边距 / 间距) HDA-PF (无需特殊的扩底工具) 预安装式扩孔型 -- 自扩底功能 高承载力, 具有与大头预埋件一样 锚栓 的性能 - 完善的系统 (锚栓, 配套钻头, 安装 HDA-T 工具, 电锤钻) HDA-TR - 具有安装标志，易于控制 (简易和 HDA-TF 穿透式扩孔型锚栓 安全) - 可完全拆卸 - 测试报告: 耐火测试, 抗疲劳, 抗冲 击, 抗地震
65,6 66,7 148,2 160,9
97,4 216,9 -
23,3 24,3 68,8 75,1
31,7 36,0 84,7 92,1
65,6 66,7 148,2 160,9
97,4 216,9 -
a) HDA M20: 5µm b) HDA-PF HDA-TF c)
承载力特征值
锚栓尺寸 抗拉承载力 N 锚栓尺寸 抗剪承载力 V
