CDX–III多功能磁粉探伤仪使用说明书上海高致精密仪器有限公一、概述CDX－III磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。

采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。

高集成化电路使一台设备兼备原几种设备的全部功能，该仪器可配A、D、E、O四种探头。

功能选配：A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:1.8㎏。

利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

D型探头：也称电磁轭探头，多种活动关节，磁化强度大。

极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

E型探头：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。

探伤速度快、检测质量高。

O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

二、技术性能1、电源：AC 220V ±10％50HZ 5A2、输出：AC 38V 15A 可选配A.D.E.O四种探头3、探伤速度：≥6米/分4、探头温升：≤60℃5、工作节拍：建议在长时间连续工作时：充磁时间≤3秒，间隙时间≥5秒6、仪器重量：约7.0Kｇ三、操作与维修使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

TLM工程技术部QHSE作业指导书磁粉探伤检测文件编码：TLM/GCJS/QHSE/JC03版本号：E修改码：0受控号：2012-02-15发布 2012-03-01实施工程技术部发布1作业流程2 实施步骤2.1作业前准备2.1.1作业前由项目组长或带班人员进行安全讲话，注意作业过程存在风险和事项，如：挤伤、砸伤、碰伤、滑倒、触电、中暑、冻伤、紫外线辐射损伤人、落地油泥及固体废弃物污染等风险危害,并做好记录。

2.1.2 劳保穿戴: 作业人员要按规定穿戴劳保（工作服、手套、工作鞋、护目镜、外出探伤时戴安全帽等）。

2.1.3 准备设备工具：钢丝刷、毛刷、手沙轮机、扳手、砂轮片、煤油、荧光磁粉、磁轭、磁化线圈、螺栓荧光磁粉探伤机、组合磁粉探伤机、紫外线灯、反光放大镜、喷壶、磁轭、磁力称量试板、电源线、试片、磁场指示器（八角试块）、磁悬液浓度沉淀管、护目镜。

2.1.4作业过程中风险危害及控制应急措施：见附表一2.2 作业要求2.2.1检测人员要求a.检测人员须持有国家有关部门颁发的与其工作相适应的检测人员资格证书。

取得磁粉检测方法的各技术等级人员，只能从事与该等级相应的无损检测工作，并应负相应的技术责任；b.检测人员应有一定的钻具、工具、井控装备结构、受力情况和钻具、工具、井控装备使用一般常识；c.检验人员校正视力不得低于1.0，且不得有色盲、色弱。

2.2.2工件表面要求由清洗、辅助人员用对钻具螺纹表面进行清洁，无油脂、铁锈、氧化皮和其他附着物，被检工件表面经外观检查合格后，方可进行探伤。

2.2.3环境要求a.电源稳定，仪器固定良好避免摔落损坏；b.保护仪器，防止水或化学物品泼洒；c.使用时，远离大型电子设备或其它影响仪器正常使用的磁场、电场；d.设备适应的环境温度：－10℃～＋40℃，相对湿度：≤85﹪。

2.2.4安全要求a.探伤现场应满足安全要求，滚动钻具时，两端作业人员精力集中，互相关照，以防钻具挤伤；b.荧光磁粉检测时，操作人员须配戴必要的防护品，以防止紫外线损伤；c.使用磁粉探伤机时,要按仪器规定接电源和地线,以防漏电伤人。

三、操作使用
1、多用磁粉探伤仪的面板说明： S1—电源开关； V6、V7—电源指示灯；F—电源保险丝； V—电压表；V8、V9— 充磁电流指示灯；X1—电源输入插座（三芯航空插座）；X2—电流输出插座（五 芯航空插座）；
2、将电源电缆的圆形插头插入仪器“电源输入”的三芯插座内,电源电缆的另一头 插入交流 220V 的电网配电板插座内,打开电源开关 S1,电源指示灯 V6、V7 亮,整机电源 接通。
1、马蹄式探头（A 型）： 它可以对各种角焊缝，大型工件的内外角进行探伤； 2、电磁轭探头（D 型）：它配有活关节，可以对曲面、平面工件进行探伤； 3、旋转磁场探头（E 型）：它可以对各种焊缝、各种几何形状的曲面、平面、管 道、锅炉、球罐等压力容器进行一次性全方位探伤，可检查工件表面全方位的缺陷和伤 痕； 4、磁环式线圈（O 型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它 来检测工件的疲劳痕（疲劳痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退 磁。 总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起 弧的表面零件探伤。 仪器采用隔离变压器向探头提供 36V 电源,低电压输出,安全可靠,工作寿命长。具 有体积小,重量轻,提升力大,活关节可调等特点。适用于船体、压力容器、管道、桥 梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。也可携带到车间 ,实 验室和工作场地进行现场探伤。
电话：0515-82339085 传真：0515-82339095 网址： 邮箱：sywlts@
江苏—射阳县伟力探伤机制造厂
五、注意事项
多功能型使用说明书
1、仪器到用户手里，开箱后，应首先通读使用说明书 1－2 遍，基本撑握仪器原 理，使用方法，接着按照装箱单检查设备附件是否安全，再检查仪器是否完好，量好电 网配电板的电压是否为 220V，一切检查无误后，再插电源插头，打开电源开关 K1，电 源指示 ZD3 灯亮，说明仪器正常。

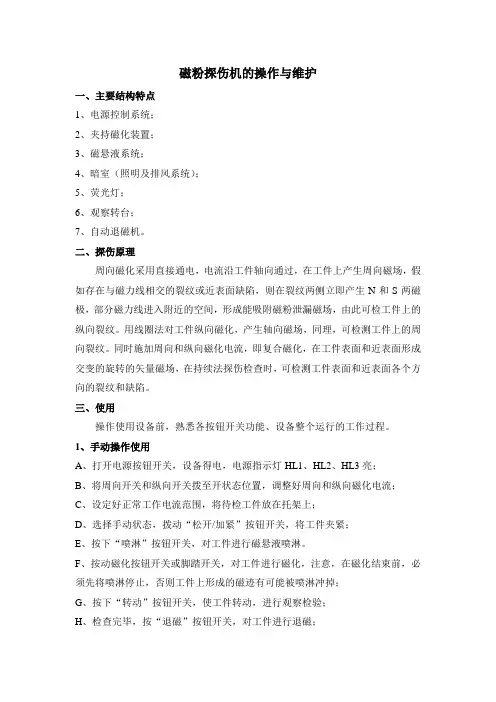

磁粉探伤机的操作与维护一、主要结构特点1、电源控制系统；2、夹持磁化装置；3、磁悬液系统；4、暗室（照明及排风系统）；5、荧光灯；6、观察转台；7、自动退磁机。

二、探伤原理周向磁化采用直接通电，电流沿工件轴向通过，在工件上产生周向磁场，假如存在与磁力线相交的裂纹或近表面缺陷，则在裂纹两侧立即产生N和S两磁极，部分磁力线进入附近的空间，形成能吸附磁粉泄漏磁场，由此可检工件上的纵向裂纹。

用线圈法对工件纵向磁化，产生轴向磁场，同理，可检测工件上的周向裂纹。

同时施加周向和纵向磁化电流，即复合磁化，在工件表面和近表面形成交变的旋转的矢量磁场，在持续法探伤检查时，可检测工件表面和近表面各个方向的裂纹和缺陷。

三、使用操作使用设备前，熟悉各按钮开关功能、设备整个运行的工作过程。

1、手动操作使用A、打开电源按钮开关，设备得电，电源指示灯HL1、HL2、HL3亮；B、将周向开关和纵向开关拨至开状态位置，调整好周向和纵向磁化电流；C、设定好正常工作电流范围，将待检工件放在托架上；D、选择手动状态，拨动“松开/加紧”按钮开关，将工件夹紧；E、按下“喷淋”按钮开关，对工件进行磁悬液喷淋。

F、按动磁化按钮开关或脚踏开关，对工件进行磁化，注意，在磁化结束前，必须先将喷淋停止，否则工件上形成的磁迹有可能被喷淋冲掉；G、按下“转动”按钮开关，使工件转动，进行观察检验；H、检查完毕，按“退磁”按钮开关，对工件进行退磁；I、按动“松开/夹紧”按钮开关，将工件松开；J、此时可进行工件取放，以便进行下一工件的磁化检查。

2、自动操作A、将手动自动开关拨至自动状态；B、选择“a-程序-b”，选择“单周/连动”；C、按启动按钮，开始执行自动程序；D、按设定程序对工件进行磁化观察；E、工作过程中遇特殊情况需要停止运行，按动复位按钮开关，设备停止运行并自动复位，回到初起状态。

程序运行当中，需暂停可按暂停按钮使程序暂停，需继续程序，可旋转暂停按钮使程序继续运行。
