关于840D数控资料

Siemens.840D参数定义一.机床通用数据:系统设定数据:[10000-11999]10000.机床轴名称. [sell=200]. 10002.nck机械轴的逻辑图.10008.plc.控制的轴的最大号码. 10010.方式组的通道有效.10050.基本系统循环时间.10059.profibus.报警标识符(只对内部). 10060.位置控制循环系数.10061.位置控制循环.10062.位置控制循环延迟.10065.位置设定延迟.10070.插补运算器的周期系数. 10071.插补循环.10072.通讯任务周期的系数.10074.plc任务比插补任务的系数. 10075.plc循环时间.10080.取样实际值分配系数.10082.速度设定输出的超前时间. 10083.位置控制器输出保持时间的偏置. 10085.中断程序段监控时间(失效-激活). 10088.重新启动延迟.10089.缺少总线时脉冲抑制的等待时间. 10090.监控周期的系数.10091.检查周期时间的显示.10092.安全数据再确认循环时间显示. 10093.spl文件存取号.10094.安全报警禁用级.10095.安全方式屏蔽.10096.安全诊断功能.10097.对于.spl-差额停止反应. 10098.profisafe.通讯的系数. 10099.profi安全.通讯循环时间. 10100.最大plc周期.10110.plc确认的平均时间.10120.plc启动的监控时间.10130.与mmc通讯的时间限制. 10131.过载时屏幕更新处理.10132.在零件程序中监控时间mmc命令. 10134.同时发生的mmc节点数量. 10136.pcs位置的显示方式.10140.与驱动通讯的时间限制. 10150.与驱动通讯的系数.10160.与mmc通讯的系数.10165.预留：.10170.mmc任务的启动时间限制. 10180.mmc任务到准备任务的系数. 10185.nck运行时间分量.10190.模拟的换刀时间.10192.齿轮换挡时间. 10200.线性位置的计算精度.10210.角度位置的计算精度.10220.激活比例系数.10230.机床数据比例系数.10240.基本公制长度单位.10250.inch的转换系数.10260.有效转换的基本设定.10270.位置表的比例系统.10280.对rel.6.3的比较>和0(3的一般/t方向最小角度.二.通道数据:基本通道数据:[20000-21999]21084.一般/路径最小角度(3d.端面切削).21090.空间定位程序的最大导引角.21092.空间方向定位的最大倾斜角.21100.方位编程的角度定义.21102.通过g代码定义定位轴.21104.定向插补的g代码.21106.与笛卡尔的.jog.方式相应的系统.21108.大的循环插补方式，pole.po.21110.带自动frame定义的系统.21120.ori轴定义为参考轴.21130.ori轴定义为参考轴.21150.约定的定向轴快速移动.21155.约定的定向轴速度.21160.约定的几何轴快速移动.21165.约定的几何轴速度.21170.定向轴加速度.21180.原始轴软件极限的检查.21186.零偏tocarr圆轴的偏置.21190.刀具方向上的修正模式.21194.刀具方向上的在线修改速度.21196.刀具方向上的在线修改加速度.21200.快速返回的移动距离.21202.带镜像的快速返回.21204.急速返回时的停止特性.21210.用于中断的nck输入字节.21220.nck.i/o.几个进给速度/段.21230.几个进给/程序块内存响应.21240.受保护的同步活动.21300.同步主轴定义，机床轴号.21310.同步耦合类型主轴.21320.同步主轴的程序块过渡.21330.同步主轴特性中断.21340.同步主轴参数写保护.21380.延迟时间esr-axes.21381.ipo控制的esr-time中断.通道数据:数字化功能数据:[21400-21499]21400.数字化软件包的版本.21420.测头的轴分配.21422.z方向的初始应力.标准文档21424.测头的分辨率.21430.最小偏向.21432.典型偏斜值.21434.急停的偏向1.21436.急停的偏向2.21440.数字化测量时的到位误差范围. 21450.数字化测量时的快速运行.21460.数字化时的最大加速度.21462.定位时的最大加速度.21464.采样时的最大加速度.21470.手动方式p系数.21472.p系数浏览.21474.扫描的时间常数.21476.刀具传送到刀夹的矢量.fm.通道数据:研磨功能数据:21500.磨削轴的垂直偏置.21501.磨削轴的水平偏置.21502.调节轴的垂直偏置.21504.工作刃的垂直偏置.21506.工作刀头的水平偏置.21508.q1的垂直分量.21510.q1的水平分量.21512.q2的垂直分量.21514.q2的水平分量.21516.工作刃导角.21518.工作刃的高端接触限制.21520.工作刃接触低限.21522.磨削主轴的定义.21524.控制主轴的定义.21526.g0的特殊逻辑.通道数据:通道辅助功能数据:[22000-24050] 22000.辅助功能组.22010.辅助功能的类型.22020.辅助功能扩展.22030.辅助功能值.22035.输出说明.22040.预先定义的辅助功能组.22050.预先定义的辅助功能方式.22060.预先定义的辅助功能扩展.22070.预先定义的辅助功能值.22080.输出说明.22100.带辅助功能的程序段转变.22110.h辅助功能类型是整数.22200.m功能的输出时间.22210.s功能的输出时间.22220.t功能的输出时间.22230.h功能的输出时间.22240.f功能的输出时间.22250.d功能的输出时间.22252.dl功能的输出时间. 22254.附加的.m.功能到停止一个程序. 22256.对于有条件的.st.附加的.m.功能. 22260.e功能的输出时间.22300.程序块搜索后的辅助功能输出. 22400.通过复位使s功能生效.22410.reset(复位)使f功能生效.22420.fgroup.指令缺省值设置.22500.plc.g功能.22510.到plc的g代码.22512.外部nc语言的g代码发送.22515.g组到plc的模式.22530.刀架改变时的m代码.22532.几何轴改变时的m代码.22534.变换改变时的m代码.22550.带t或m功能的.新刀具补偿.22560.换刀的m功能.22562.刀具交换过程出错.22600.程序段搜索后的速度5.22601.程序段搜索后的速度系数5.22620.基本功能设置在特殊启动.22621.释放.$mc_start_mode_mask_prt. 22622.允许通过plc启动零件程序.22700.trace_starttrace_event.轨迹文件记录. 22702.启动轨迹文件记录的条件.22704.停止轨迹文件记录的条件.mandsequenzstep.停止跟踪文件记录. 22708.选择轨迹文件的内容.22710.指定的轨迹数据.22712.指定的跟踪数据的索引中.22714.设定跟踪文件.22800.简化轨迹输出激活.22900.strokecheck.方向(内部/外部). 22910.比例系数的输入灵敏度.22914.轴比例系数(.g51.)激活.22920.固定进给率.f1.-.f9.激活.22930.分配平行通道轴到几何轴.24000.g58和g9.frame区域.24002.通道基础frame复位后激活.24004.上电后复位通道基础frame.24006.系统frame复位后激活.24007.reset复位后清除系统frame.24008.上电后复位通道基础frame.24010.编程frame的复位方式.24020.frame抑制位置.24030.acs协调系统的调节.24040.有效frame的适配.24050.保存和激活数据frame.通道中转换定义数据:[24100-24999]24100.通道中的转换1.24110.转换1.的轴分配.24120.几何/通道轴分配，转换1.标准文档24130.带第一转换的刀具处理. 24200.通道中的转换2. 24210.转换2.的轴分配. 24220.几何/通道轴分配，转换2. 24230.带第二转换的刀具处理. 24300.通道中的转换3. 24310.转换3.的轴分配. 24320.几何/通道轴分配，转换3. 24330.带第三转换的刀具处理. 24400.通道中的转换4. 24410.转换4.的轴分配. 24420.几何/通道轴分配，转换4. 24426.带第四转换的刀具处理. 24430.通道中的转换5. 24432.转换5.的轴分配. 24434.几何/通道轴分配，转换5. 24436.带第五转换的刀具处理. 24440.通道中的转换6. 24442.转换6.的轴分配. 24444.几何/通道轴分配，转换6. 24446.带第六转换的刀具处理. 24450.通道中的转换7. 24452.转换7.的轴分配. 24454.几何/通道轴分配，转换7. 24456.带第七转换的刀具处理. 24460.通道中的转换8. 24462.转换8.的轴分配. 24464.几何/通道轴分配，转换8. 24466.带第八转换的刀具处理. 24500.五轴转换1的偏置矢量. 24510.旋转轴1/2的位置偏置. 24520.旋转轴.1/2的符号. 24530.五轴转换1的极点范围. 24540.pol-插补的结束角范围. 24550.底部刀具矢量.24558.运动学平台偏置的矢量. 24560.运动偏置矢量.24562.摆动直线轴的变换1. 24564.下垂头的角度.24566.虚拟方向轴.24570.第一旋转轴方向. 24572.第二旋转轴方向. 24574.刀具基本方向.24580.定向矢量的方向. 24585.ori/通道轴分配转换1. 24590.零偏trafo圆轴的偏置. 24600.五轴转换2的偏置矢量. 24610.旋转轴1/2的位置偏置. 24620.旋转轴.1/2的符号. 24630.五轴转换2的极点范围. 24640.pol-插补的结束角范围. 24650.底部刀具矢量. 24658.运动学平台偏置的矢量.24660.运动偏置矢量.24662.摆动直线轴的变换2.24664.下垂头的角度.24666.虚拟方向轴.24670.第一旋转轴方向.24672.第二旋转轴方向.24674.刀具基本方向.24680.定向矢量的方向.24685.ori/通道轴分配转换1.24690.零偏trafo圆轴的偏置.24700.倾斜轴1的角度.24710.底部刀具矢量.24720.速度留量.24721.反加速度.24750.倾斜轴2的角度.24760.底部刀具矢量.24770.速度留量.24771.反加速度.24800.旋转轴偏置.tracyl.1.24805.圆轴转换tracyl.1.24810.旋转轴符号.24820.底部刀具矢量.24850.旋转轴偏置tracyl.2.24855.圆轴转换tracyl.2.24860.旋转轴符号.24870.底部刀具矢量.24900.旋转轴偏置transmit.1.24905.圆轴转换transmit.1.24910.旋转轴符号.24911.工作区前后极的限制，2transm. 24920.底部刀具矢量.24950.旋转轴偏置transmit.2.24955.圆轴转换transmit.2.24960.旋转轴符号.24961.工作区前后极的限制，2transm. 24970.底部刀具矢量.24995.转换连接.24996.转换连接.通道数据:单冲和步冲数据:26000.冲击动作控制的硬件分配输入字节. 26002.编译启动方式.26004.快速输入位的屏蔽.26006.快速输出位的屏蔽.26008.m功能的定义.26010.冲击和多孔冲轴的定义.26012.激活冲/步冲功能.26014.激活自动路径分段.26016.单独轴的特性.26018.g603冲孔/步冲的延迟时间. 26020.冲加工信号不稳报警.标准文档27100.带绝对值参数的语句显示.27200.mmc信息(无物理单元).27201.mmc状态信息(无物理单元).27202.mmc信息(定位).27203.mmc状态信息(定位).27204.mmc信息(速度).27205.mmc状态信息(速度).27206.mmc信息(切削速度).27207.mmc状态信息(切削速度).27208.mmc信息(伺服).27209.mmc状态信息(伺服).27800.通道中的工艺方式.27860.激活程序执行时间测量.27880.激活工件计数器.27882.m代码零件计算由用户定义. 27900.%.ipo.缓冲器到使能记录文件.通道数据:通道专用存储器设定参数: 28000.reorg(dram)内存空间.28010.带reorg(重组)lud的模块(dram). 28020.lud的数量(dram).28030.局部用户变量数量.28040.lud(dram)内存大小.28050.r参数的数量(sram).28060.ipo缓冲区的程序块(dram).28070.用于准备程序块的程序块(dram). 28080.可设坐标frame数量(sram).28081.基本frame数量(sram).28082.系统frame.(sram).28085.分配刀偏单位通道(sram).(dram)的程序块元素.(dram)的程序块内存的大小. 28105.汇编循环堆栈存储器(kb)应用(dram). 28150.写plc变量单元(dram).28160.写ncu联接变量元素(dram).28180.轨迹数据缓冲器大小(dram).28200.特定通道保护范围(sram).28210.同步有效的保护范围(dram).28212.有效保护区域的元素.28250.同步移动单元(dram).28252.fctdef-元素数量(dram).28254.同步运动参数数量，s/dram.28255.$ac_param[].存储在.sram。

西门子840D系统的组成SINUMERIK840D是由数控及驱动单元（CCU或NCU），MMC,PLC模块三部分组成，由于在集成系统时，总是将SIMODRIVE611D驱动和数控单元（CCU或NCU）并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。

●人机界面人机交换界面负责NC数据的输入和显示,它由MMC和OP组成：MMC（Man Machine Communication）包括：OP（Operation panel）单元，MMC,MCP（Machine Control Panel）三部分。

MMC实际上就是一台计算机，有自己独立的CPU,还可以带硬盘，带软驱；OP单元正是这台计算机的显示器，而西门子MMC的控制软件也在这台计算机中。

1.MMC我们最常用的MMC有两种：MMCC100.2和MMC103,其中MMC100.2的CPU为486,不能带硬盘；而MMC103的CPU为奔腾，可以带硬盘，一般的，用户为SINUMERIK810D配MMC100.2,而为SINUMERIK840D配MMC103. PCU（PC UNIT）是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15等而开发的MMC模块，目前有三种PCU模块——PCU20、PCU50、PCU70, PCU20对应于MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70对应于MMC103,可以带硬盘，与MMC 不同的是：PCU50的软件是基于WINDOWS NT的。

PCU的软件被称作HMI,HMI有分为两种：嵌入式HMI和高级HMI。

一般标准供货时，PCU20装载的是嵌入式HMI,而PCU50和PCU70则装载高级HMI.2.OPOP单元一般包括一个10.4〞TFT显示屏和一个NC键盘。

根据用户不同的要求，西门子为用户选配不同的OP单元，如：OP030,OP031,OP032,OP032S等，其中OP031最为常用。

SINUMERIKSINUMERIK 840D sl 完美胜任各种应用需求05.2010SINUMERIK 840D sl 具有模块化、开放、灵活而又统一的结构，为使用者提供了最佳的可视化界面和操作编程体验，及最优的网络集成功能。

SINUMERIK 840D sl 是一个创新的能适用于所有工艺功能的系统平台。

SINUMERIK 840D sl 集成结构紧凑、高功率密度的 SINAMICS S120 驱动系统，并结合SIMATIC S7-300 PLC 系统，强大而完善的功能使 SINUMERIK 840D sl 成为中高端数控应用的最佳选择。

SINUMERIK 840D sl 完美胜任各种应用需求SINUMERIK 840D sl 系统概述2OP 08TPCU 50.3-CNCU 730.2NCU 730.2 PNNCU 720.2NCU 720.2 PNNCU 710.2模块型书本型SINAMICS S120装机装柜型1FK71FN31FT72SP11FW61PH81FE1PCU 50.3-POP 010CMCPMPPOP 012HT 2HT 8OP 015AOP 015ATTP 015ATP 015ATSINUMERIK 和 SINAMICS S120 可匹配各种类型的电机，无论是同步电机、异步电机还是直线电机。

SINAMICS S120 几乎可以支持所有类型的电机。

优点SINUMERIK 840D sl 是一款功能强大的数控系统，能完美胜任各种应用需求。

• 高效：高效地操作编程，便捷地安装、调试和设计• 创新：创新的数控功能、通讯形式、操作方式和系统开放性• 兼容：可继承原有的编程操作方式和机床界面，广泛的电机选择3应用领域SINUMERIK 840D sl 可广泛适用于车削、钻削、铣削、磨削、冲压、激光加工等工艺，能胜任刀具和模具制造、高速切削、木材和玻璃加工、传送线等应用场合，既适合大批量生产也能满足单件小批量生产的要求。

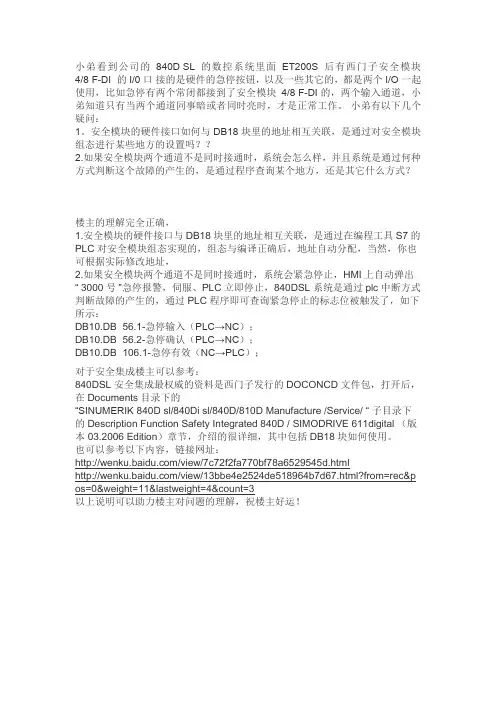

小弟看到公司的840D SL的数控系统里面ET200S后有西门子安全模块4/8 F-DI 的I/0口接的是硬件的急停按钮，以及一些其它的，都是两个I/O一起使用，比如急停有两个常闭都接到了安全模块4/8 F-DI 的，两个输入通道，小弟知道只有当两个通道同事暗或者同时亮时，才是正常工作。
