混凝土密封固化剂施工工艺

锂基固化剂地面施工工艺摘要：锂基固化剂在混凝土地面施工中具有快速固化，强固耐磨，防尘防滑等特点。

本文详细介绍了锂基固化剂的特点及其地面施工工艺，包括工艺准备，基层处理，涂布施工，养护等环节。

关键词：锂基固化剂；地面施工；强固耐磨；养护引言锂基固化剂是以锂为主要成分，加上一定的助剂，配制成液体形式的固化剂。

它可以快速反应，能够让混凝土表面形成一层坚硬、耐磨的面层，极大地提高了地面的耐久性和美观度。

在中国，锂基固化剂地面施工已经得到了广泛的应用，成为混凝土地面处理中的一大亮点。

本文将详细介绍锂基固化剂地面施工的工艺流程，以及需要注意的细节。

一、工艺准备1.材料准备锂基固化剂主要包括锂质固化剂、表面活性剂和水。

其中锂质固化剂是施工最主要的成分，应该选用正规厂家生产的质量保证的产品。

活性剂的目的是改善混合液体的润湿性，提高其渗透性。

水的加入可以增加混合后的液体量，减少对混凝土自身水分的吸收。

2.设备准备施工工具主要包括电动抛光机、耐磨性纤维刷、橡胶镘刀等。

需要准备吸尘器、清洗工具（如水枪、扫帚、拖把等）以及养护设备（如水泥喷雾器等）。

二、基层处理1.基层清理在进行锂基固化剂施工之前，应该对基层进行清理，去除表面的油污、灰尘、水迹等。

可以使用吸尘器、水枪或扫帚等清除表面的垃圾和灰尘。

如果基层表面有旧涂层存在，需要将其清除干净，以便锂基固化剂液体能够渗透到混凝土表层。

2.基层修复对于存在龟裂、破损等情况的混凝土地面，应该先进行基层修复。

通常采用填补、切割、植筋等方法进行修复，以保证基层的平整度和强度。

三、涂布施工1.涂布工艺将锂基固化剂液体匀均地涂布在地面上，一般要保证涂抹量在0.2-0.4L/平米之间。

涂布后应该等待固化剂反应，直至表面出现白色粉末（即二次固化反应产生）。

2.涂布注意事项（1）施工温度：施工温度不宜过低，否则会影响固化剂的反应速度，建议施工温度在5℃以上。

（2）涂布密度：涂布时最好使用刷子或滚筒进行均匀涂布，保证涂层密度均衡。

金刚砂；固化及MMA地下车库地面构造及工艺做法地下车库地面采用金刚砂耐磨地坪（灰色）+混凝土密封固化地坪工艺，车库坡道采用MMA抛砂防滑坡道（铬绿色），具体构造及工艺详见以下设计。

一、金刚砂耐磨地坪构造（灰色）1、地面保护措施；2、专业切割机地面切缝（缝宽4mm，深度为30mm）；3、撒布第二遍灰色耐磨材料（约1.5kg/平方米），撒布均匀；圆盘镘抹抹平，至少3遍纵横交错进行；4、基层混凝土初凝前，撒布第一遍灰色耐磨材料（约3.5kg/平方米），撒布均匀；专用机械抹平，至少3遍纵横交错进行；5、基层C25细石混凝土随打随抹平（平整度小于5mm）；二、混凝土密封固化剂施工做法及工艺1、上述金刚砂耐磨地坪施工完成，养护20天后，对整体地坪进行打扫、清理，有孔洞地方进行修补。

1.1、用30#金刚磨片进行干磨，去除地坪表面浮浆，便于固化剂渗透。

1.2、洒水清理地面，清除残留泥浆，待地面完全干透后，将混凝土密封剂涂匀于地坪表面，渗透24小时后进行下道工序研磨。

1.3、彻底清洗地面，清除残留泥浆及密封固化剂残留物，用50＃树脂磨片进行水磨，去除地坪表面的残留物及划痕，并磨到相同毛面。

1.4、待地面清理干净并完全干透后，再次将密封固化剂均匀涂抹于地坪，渗透24小时后研磨。

1.5、用150＃树脂磨片进行水磨，修复前道工序留下的划痕，并磨到相同毛面，清除残留泥浆。

1.6、用300#树脂磨片进行水磨，修复前道工序留下的划痕，并磨到相同毛面，清除残留泥浆。

1.7、用500＃树脂磨片进行水磨，修复前道工序留下的划痕，并磨到相同毛面，清除残留泥浆。

1.8、用1000＃树脂抛光片进行干磨，磨至地面出光。

1.9、用2000＃树脂抛光片进行干磨，磨至地面出光。

2、对局部需细节处理的地方，根据实际情况进行二次打磨处理三、MMA抛砂防滑坡道（铬绿色）1、地面保护措施；2、滚涂照面漆；3、镘涂无震动骨料防滑层，喷涂止滑颗粒；4、镘涂抗压层，厚度约3mm；5、滚涂界面剂；6、基层混凝土养护28后，打磨清理；7、基层C25细石混凝土随打随抹平（平整度5mm）；混凝土密封固化剂地坪参考图片MMA抛砂防滑坡道（铬绿色）参考图片。

破旧工业地坪使用水泥地面硬化剂翻新施工方案《破旧工业地坪使用水泥地面硬化剂翻新施工方案》是由纳路特混凝土密封固化剂，抛光混凝土，瓷砖，大理石，密封固化剂，水泥地面硬化剂，混凝土固化剂，环氧地坪漆编辑整理的。

纳路特旗下混凝土密封固化剂抛光混凝土产品金钻磨石、筑硅磨石、抛光混凝土地面、苏珀诺墙面系列、苏珀纳幕墙系列等整体无缝，现场浇制，无缝显得高端大气，还可以放出负氧离子，让人心旷神怡，产品成分由纳路特负离子水泥砂浆、捍甲混凝土密封固化剂和捍丝混凝土密封固化剂组成，纯水泥制造，可做成S流线造型，让人舒适、放松，一改让人莫名压抑的块状格子式结构。

产品具有无（无TVOC、无缝），防（防尘、防滑、防水）、抗（抗压、抗渗）、耐（耐腐蚀、耐摩擦、耐刮伤），规格高端，样式多选的显著特点。

如今，只要提到工业地坪，人们首先想到的就是混凝土固化地坪。

对于如何把起砂起灰的混凝土旧地面变成一个坚硬光亮可鉴的工业级地坪的技术，我们已然是驾轻就熟游刃有余。

我们总是接到客户的来电反应，厂房地面起沙起灰破损亟待解决，尤其是室外的，受紫外线，风化，酸雨，冻融等气候带来的损伤更是不可控的。

如何帮助客户解决这些棘手的问题，自然非混凝土固化地坪莫属。

我们都知道稍微早一点的工业厂房、物流仓储中心、大型商场等地面采用的都是普通水泥混凝土地面。

时间一长地面容易起灰起砂，并且此地面经过超荷载的叉车、货物重压后，容易造成地面变形、开裂等现象，现在已经无法满足使用要求。

针对这种地面龟裂、起壳、起粉、空鼓等问题我们应该怎么办呢？如果完全给他推翻做新的，浪费时间，而且价钱还比较贵。

正是在这种背景下，解决旧地坪的问题就凸现出来。

在解决此类地面问题上，其实有个最好的办法，那就是进行混凝土密封固化剂地坪翻新。

简单方便，省时又省钱。

而且混凝土密封固化剂地坪超强的耐磨耐压性能，完全可以满足这些区域作业要求。

一、下面我就给大家来说说进行混凝土密封固化剂地坪翻新的一些具体施工步骤：1、基面处理：根据地面破损的实际情况，采用合适的打磨机械，对于地坪表面的旧涂层和表面起砂的地方要充分打磨掉。

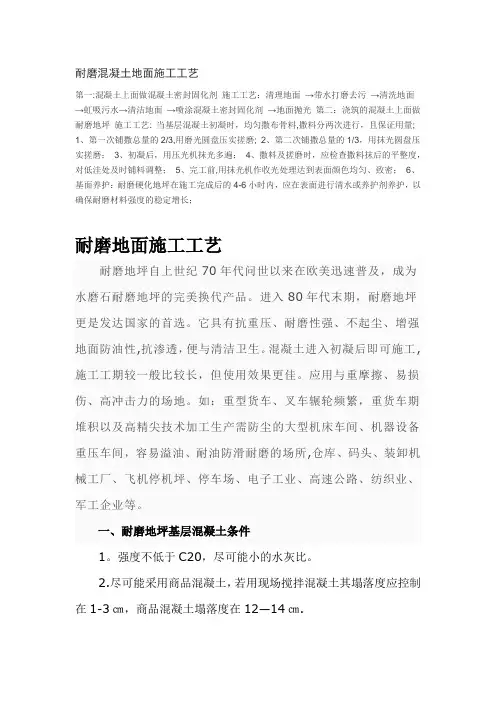

耐磨混凝土地面施工工艺第一:混凝土上面做混凝土密封固化剂施工工艺：清理地面→带水打磨去污→清洗地面→虹吸污水→清洁地面→喷涂混凝土密封固化剂→地面抛光第二：浇筑的混凝土上面做耐磨地坪施工工艺: 当基层混凝土初凝时，均匀撒布骨料,撒料分两次进行，且保证用量;1、第一次铺撒总量的2/3,用磨光圆盘压实搓磨;2、第二次铺撒总量的1/3，用抹光圆盘压实搓磨；3、初凝后，用压光机抹光多遍；4、撒料及搓磨时，应检查撒料抹后的平整度，对低洼处及时铺料调整；5、完工前,用抹光机作收光处理达到表面颜色均匀、致密；6、基面养护：耐磨硬化地坪在施工完成后的4-6小时内，应在表面进行清水或养护剂养护，以确保耐磨材料强度的稳定增长；耐磨地面施工工艺耐磨地坪自上世纪70年代问世以来在欧美迅速普及，成为水磨石耐磨地坪的完美换代产品。

进入80年代末期，耐磨地坪更是发达国家的首选。

它具有抗重压、耐磨性强、不起尘、增强地面防油性,抗渗透，便与清洁卫生。

混凝土进入初凝后即可施工,施工工期较一般比较长，但使用效果更佳。

应用与重摩擦、易损伤、高冲击力的场地。

如：重型货车、叉车辗轮频繁，重货车期堆积以及高精尖技术加工生产需防尘的大型机床车间、机器设备重压车间，容易溢油、耐油防滑耐磨的场所,仓库、码头、装卸机械工厂、飞机停机坪、停车场、电子工业、高速公路、纺织业、军工企业等。

一、耐磨地坪基层混凝土条件1。

强度不低于C20，尽可能小的水灰比。

2.尽可能采用商品混凝土，若用现场搅拌混凝土其塌落度应控制在1-3㎝，商品混凝土塌落度在12—14㎝.3。

混凝土厚度大于8㎝时用普通混凝土浇注,混凝土厚度小于8㎝时,用细石混凝土浇注.4。

特别强调，基层混凝土必须保证5㎝以上厚度。

5。

混凝土中沙石的含泥量不大于1％。

6.混凝土随浇随抹平，平整度为2m范围不大于2㎜。

二、基层混凝土和耐磨地坪的影响关系1.基层与硬化剂结合不好会导致起皮、空鼓.2.基层平整度直接关系硬化剂平整性和施工缺陷。
