高压线防护防护方案

  • 格式：doc
  • 大小：21.70 KB
  • 文档页数：6

目 录 1.工程概况 .............................................................. 错误！未定义书签。 2.编制依据 .............................................................. 错误！未定义书签。 3.施工部署 .............................................................. 错误！未定义书签。 3.1工期安排 ....................................................... 错误！未定义书签。 3.2搭设原则 ....................................................... 错误！未定义书签。 3.3搭设形式 ....................................................... 错误！未定义书签。 4.施工准备 .............................................................. 错误！未定义书签。 4.1材料准备 ....................................................... 错误！未定义书签。 4.2技术准备 ....................................................... 错误！未定义书签。 4.3人员准备 ....................................................... 错误！未定义书签。 5.施工方法 .............................................................. 错误！未定义书签。 5.1作业程序........................................................ 错误！未定义书签。 5.2一般构造 ....................................................... 错误！未定义书签。 5.3搭设要求 ....................................................... 错误！未定义书签。 5.4拆除要求 ....................................................... 错误！未定义书签。 6.注意事项 .............................................................. 错误！未定义书签。 附图： ...................................................................... 错误！未定义书签。 1 1.工程概况 天津生态城起步区2号地块居住区一期项目位于天津生态城2号地块内，项目西北侧为中新大道，西南侧为中津大道，东南侧为和韵路，东北侧为和风路。规划总用地面积59600.9m2 ，其中住宅用地面积43727.3m2 ，公共服务设施用地面积3458m2 。1号楼（地上14层），2、3、5、8、10号楼（地上16层），4、6、9、11号楼（地上18层），七号楼（地上15层）。 本工程临建和风路一侧为约200m长高压线并有一台400KVA的变压器，该高压线在D1地库范围内安装的1#塔吊（QTZ5616）及3#塔吊（QTZ6018）的回转半径范围之内，为防止塔吊钢丝绳碰撞线缆，确保现场施工安全，杜绝塔吊在施工期间碰撞到高压线而引发安全事故的情况发生，现场采用杉木杆脚手架对变压器及高压电线进行临时防护。

2.编制依据 （1）《建筑施工脚手架实用手册》 （2）《施工现场临时用电安全技术规范》 JGJ46－2005 （3）《建筑施工高处作业安全技术规范》JGJ80-91

3.施工部署

3.1 工期安排 为确保施工人员和塔吊吊卸时的安全，变压器的高压线防护架子应及时搭设。具体搭设和拆除日期如下： （1）搭设日期：2011年11月25日 （2）防护日期：2011年12月～塔吊拆除 （3）拆除时间：塔吊拆除后选择适当时间。 1

3.2 搭设原则 搭设时确保变压器处于断路状态，结合现场的实际情况，该变压器的高压线的防护采取用杉木脚手杆搭制成木脚手架，顶端用竹篱笆铺设紧密，四周用安全网围护严密的原则。

3.3 搭设形式 防护架立杆、大横杆、小横杆、剪刀撑均采用杉木杆搭设，防护架顶端高过高压线1.5m，架体距高压线最近处距离为1.0m。 （1）高压线高度约为15.5m左右，故杉木杆须搭设至17m（高出高压线1.5m），该高压线宽度约为1.5m,架体两侧立杆离高压线距离为1.0m,故架体搭设宽度约为3.5m，以确保防护要求,各木杆间用8#软铁丝进行绑扎连接。 （2）杉木杆防护架立杆间距为1800mm，大横杆步距为1800mm,大横杆绑在立杆里侧，小横杆间距为1800mm；距地面300mm设置横、纵向扫地杆；立杆下端埋入地下800mm，立杆下端挖400×400×800mm深坑，待植入立杆后用C20素混凝土浇筑密实。 （3）防护架体搭设在变压器及高压线周围采用单排架体的形式，架体与变压器之间保持1.0m的安全防护距离。在变压器及高压线四周1.0m范围内，不允许搭设水平杆。对架体四周用小眼安全网进行围护，顶部采用竹篱笆覆盖，排架四周全立面搭设剪刀撑。其防护架子详见附图。

4.施工准备

4.1 材料准备 （1）杉木杆小头直径不小于80mm，大头直径为120mm。腐朽、折裂、枯节的木杆，一律禁止使用。 （2）材料计划表 搭设高压线防护架主要材料，见下列材料计划: 2

数量单位 规格 名1720（直径80m120m杉木67804杉木（直径80m120m900优竹篱m2 4600优小眼安全m2 1200镀锌铁Kg 20霓虹3200.8m*1.2m彩300 m 0.4彩布

以上材料数量根据现场实际情况确定，本表仅作参考。 4.2 技术准备 ）了解项目施工的具体情况及施工步骤。（1 ）熟悉防护架搭设的安全技术规程。（2 ）要向操作人员进行详细的技术交底和安全交底。（3 人员准备4.3 ）防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安1（ 全监督检查人员，确保防护架的搭设和使用符合设计要求。）配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教（2 育培训合格的架子工持证上岗进行施工。 ）劳动力准备：（3 搭设高压线防护架劳动力计划详见下表： 劳动力计划表 电工架子工工种 人数人30 4人3

5.施工方法 5.1作业程序 场地清理→定位放线→将扫地杆与立杆连接紧固→安装第一步大横杆（与各立杆拧紧）→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上立杆与第二道大横杆拧紧）→第三、四、五步大横杆和小横杆→架体与电线杆用横杆拉结紧固→接立杆→加设外立面剪刀撑→电线杆顶部加两道水平剪刀撑→支设顶层横杆→架顶铺设竹篱笆→挂安全网→挂彩色布条→挂彩旗→接霓虹灯→验收

5.2 一般构造 （1）在脚手架立杆底端之上300mm 处设纵向和横向扫地杆，并与立杆连接牢固。 （2）杉木杆搭接接头长度为1.5m，铁丝绑扎不少于3 道，间距不大于0.6m，交叉节点处铁丝要绑十字扣。 （3）脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一跨，并置于不同的构架框格内。

oo，水平投影宽度应不小于2 跨或4m 和（4）斜撑与水平面的交角为4560～不大于6 跨或8m。斜撑与脚手架基本构架连接紧固后与电线杆连接紧固。

5.3 搭设要求 （1）要求立杆下端1.0范围内做防腐处理。 （2）杉木杆应先选择分类，宜把较粗的杉木做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。杉篙连接采用8#软铁丝,绑扎长度不少于3道。 （3）根据图纸的设计在高压线周围放线定位，确定出每个立杆的具体位置。 （4）立杆中心间距1.8m，立杆距高压线最小距离为1.0m，最上端大头向上，最下端大头向下，上下垂直，保持重心平衡。相邻立杆竖向接头中心间距错开不4

小于1.5m。 （5）大横杆一般应绑在立杆里侧，同一排大横杆的水平偏差不大于该片脚手架总长度的0.4％，且不大于50mm。两杆接头应置于立杆处，并使小头压在大头上。 （6）小横杆贴近立杆布置，搭于大横杆之上并用铁丝绑接，上下相邻的小横杆应分别绑在立杆的不同侧面，小横杆端头应伸出大横杆的长度不小于300mm。小横杆的间距为1.8m。 （7）立面满设剪刀撑，剪刀撑绑在立杆里面，与地面成45°。 （8）架体内部有电线杆的位置，将东西两侧的架体用横杆与电线杆拉结紧固。在电线杆顶部，相隔1.0m距离设置两道水平剪刀撑。 （9）沿防护架四周挂小眼安全网，顶部铺设竹篱笆，并与杉木杆连接牢固。 （10）沿架体西侧顶部两边安装红色霓虹灯并挂彩旗，霓虹灯夜间点亮，以便提示塔吊司及信号工“此处有高压线”。 （11）杉木杆防护架搭设完毕，应由技术负责人、安全员、工长、架子工等有关人员对防护架各部分，进行全面的检查验收。

5.4 拆除要求 （1）防护架拆除应由上而下按层逐步拆除，先拆竹篱笆，再拆横向水平杆，再依次拆除剪刀撑和立杆。 （2）拆除时必须由2—3人协同操作，拆纵向水平杆时，应由中间人向下传递，严禁向下抛掷。 （3）拆除作业区，必须派专人看管，严禁非作业区人员进入危险区域。 （4）拆除的全部过程，现场安全员应进行旁站。 （5）已拆下的料应及时清理，运至指定地点码放。

合集下载

高压线塔防护方案及措施

高压线塔防护方案及措施

高压线塔防护方案及措施一、高压线塔防护的重要性。

1.1 高压线塔就像城市的电力脊梁，它要是出了问题，那可不得了。

咱们老百姓的生活方方面面都得用电，一旦高压线塔有个闪失，就像断了线的风筝，整个电力供应都会受到严重影响。

这可不是吓唬人，大到工厂停工，小到家里的电器都成了摆设。

1.2 而且啊，高压线塔周围如果不做好防护，那对人和动物的安全威胁也很大。

高压电那可是无情的，就像老虎的屁股摸不得。

要是不小心靠近或者触碰了高压线，那可真是“吃不了兜着走”，后果不堪设想。

二、防护方案。

2.1 设立安全警示标识。

这安全警示标识就像是高压线塔的小喇叭，要在高压线塔周围显眼的地方都给安排上。

什么“高压危险，请勿靠近”之类的大字，得让路过的人一眼就能瞧见。

这些标识就像一个个小卫士，时刻提醒着大家离高压线塔远点儿。

2.2 物理隔离防护。

可以在高压线塔周围设置围栏。

这围栏就像一道城墙，把危险区域和外界隔离开来。

围栏的高度要合适，不能太矮，不然就跟纸糊的一样没作用。

而且围栏的材质得坚固耐用，风吹雨打都不怕。

像那种金属材质的围栏就挺不错的，坚固又可靠。

2.3 定期巡查维护。

这就好比定期给高压线塔做体检。

要安排专人定期去高压线塔周围查看，看看警示标识有没有损坏，围栏是不是还完好无损。

就像照顾自己的孩子一样细心。

要是发现有啥问题，就得立马解决，可不能拖拖拉拉，不然小问题可能就变成大麻烦。

三、防护措施。

3.1 人员培训。

对于在高压线塔附近工作或者可能会靠近高压线塔的人员，要进行专门的培训。

告诉他们高压线塔的危险性，就像给他们打预防针一样。

让他们知道哪些事情能做，哪些事情绝对不能做。

比如说不能在高压线塔下放风筝，这可不是闹着玩的，风筝要是缠到高压线上，那就是捅了马蜂窝，麻烦大了。

3.2 与周边社区合作。

高压线塔周围往往会有社区，要和这些社区合作起来。

就像一家人互相照应一样。

社区可以帮忙宣传高压线塔的防护知识，让更多的居民了解其中的利害关系。

上海绿地建设高压线防护施工方案

上海绿地建设高压线防护施工方案

上海绿地建设高压线防护施工方案一、项目背景及目标1.1项目背景随着城市建设的快速发展，绿地建设成为提升城市生态环境的重要手段。

然而，在绿地建设中，高压线作为城市基础设施的一部分，其安全防护问题日益凸显。

本项目旨在确保高压线在绿地建设过程中的安全运行，降低安全事故发生的风险。

1.2项目目标本项目旨在制定一套科学、合理、高效的高压线防护施工方案，确保高压线在绿地建设过程中的安全，为我国城市绿地建设提供有力保障。

二、项目实施方案2.1施工前准备2.1.1资料收集收集高压线及相关设施的设计图纸、施工图纸、验收标准等资料，了解高压线的运行参数、防护要求等信息。

2.1.2现场勘察对高压线沿线进行现场勘察，了解地形地貌、植被分布、周边环境等情况，为后续施工提供依据。

2.1.3施工队伍组建根据施工任务，组建专业的施工队伍，包括电气工程师、施工员、安全员等。

2.2.1高压线防护设施安装（1）根据设计图纸，确定高压线防护设施的位置和规格；（2）采用高强度材料，制作防护设施，确保其稳定性和耐久性；（3）按照施工图纸，安装防护设施，确保其牢固可靠；（4）对防护设施进行检查，发现问题及时整改。

2.2.2绿地建设（1）在高压线防护设施保护范围内，进行绿地建设施工；（2）选择适宜的植被，保证绿化效果；（3）施工过程中，注意保护高压线及相关设施，防止损坏；（4）施工完成后，对绿地进行养护管理。

2.2.3安全监测与维护（1）建立安全监测系统，实时监控高压线运行状态；（2）定期对高压线防护设施进行检查，发现问题及时整改；（3）对绿地进行定期养护管理，确保绿化效果。

2.3施工质量控制2.3.1施工材料质量控制选用符合国家标准的优质材料，确保高压线防护设施的质量。

2.3.2施工过程质量控制（1）严格按照施工图纸和施工方案进行施工；（2）加强现场施工管理，确保施工质量；（3）对施工过程进行记录，便于后期查阅。

（1）施工完成后，组织验收小组进行验收；（2）验收合格后，交付使用。

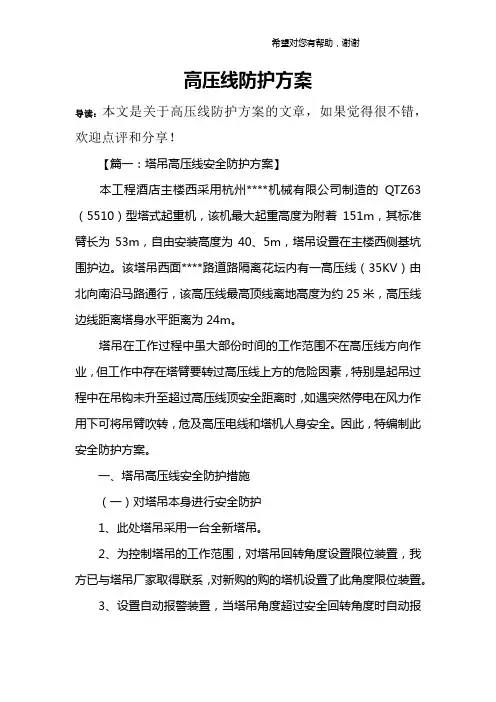

高压线防护方案

高压线防护方案

高压线防护方案导读：本文是关于高压线防护方案的文章，如果觉得很不错，欢迎点评和分享！【篇一：塔吊高压线安全防护方案】本工程酒店主楼西采用杭州****机械有限公司制造的QTZ63（5510）型塔式起重机，该机最大起重高度为附着151m，其标准臂长为53m，自由安装高度为40、5m，塔吊设置在主楼西侧基坑围护边。

该塔吊西面****路道路隔离花坛内有一高压线（35KV）由北向南沿马路通行，该高压线最高顶线离地高度为约25米，高压线边线距离塔身水平距离为24m。

塔吊在工作过程中虽大部份时间的工作范围不在高压线方向作业，但工作中存在塔臂要转过高压线上方的危险因素，特别是起吊过程中在吊钩未升至超过高压线顶安全距离时，如遇突然停电在风力作用下可将吊臂吹转，危及高压电线和塔机人身安全。

因此，特编制此安全防护方案。

一、塔吊高压线安全防护措施（一）对塔吊本身进行安全防护1、此处塔吊采用一台全新塔吊。

2、为控制塔吊的工作范围，对塔吊回转角度设置限位装置，我方已与塔吊厂家取得联系，对新购的购的塔机设置了此角度限位装置。

3、设置自动报警装置，当塔吊角度超过安全回转角度时自动报警，提高司机警惕性，以便及时采取制动措施。

4、在塔臂上设置安全回旋半径标志，根据《施工现场临时用电安全技术规范》JGJ46-2005第4、1、4规定，本塔吊小车与高压线边线的最小安全水平距离为3、5米，在小车距塔身20米处吊臂上设一红色小旗（白天）和红色警示灯（夜晚）。

5、塔吊第一次安装高度确保正常吊物时，吊物与高压架空顶线距离大于安全距离。

根据《施工现场临时用电安全技术规范》JGJ46-2005第4、1、4规定，本塔吊物与高压线项线的最小安全垂直距离为4米，钢丝绳取正常5米吊物，吊物高度取2米，则塔吊第一次安装高度应大于25+1+5+2+4=37米，满足该塔吊自由安装高度40、5m的要求，塔吊安装中一次升至40米高度。

6、加强塔吊安全检查工作。

除进行经常性日常安全检查外，项目部应定期对塔机安全性能进行检查和检验，发现问题及时解决，保证塔机工作运转正常。

高压线防护专项方案

高压线防护专项方案

高压线防护专项方案摘要：随着电力行业的发展，高压线的数量和分布范围也在不断增加。

然而，高压线一旦出现故障或操作不当，可能对人身安全和财产造成巨大威胁。

因此，制定一套科学有效的高压线防护专项方案对于保障人民安全和电力行业的可持续发展至关重要。

本文将针对高压线的特点、存在的安全隐患以及防护措施等方面进行详细探讨，旨在为相关从业人员提供参考和指导。

1. 引言高压线的安全保护是电力行业非常重要的一环。

高压线的特点决定了其具有较大的安全隐患，一旦出现故障可能对周围环境和人员造成严重伤害甚至生命危险。

因此，制定一套科学可行的高压线防护专项方案是非常必要的。

2. 高压线的特点和存在的安全隐患高压线具有电压高、电场强、电流大的特点，一旦漏电或其他故障，可能导致电击伤害甚至引发火灾。

同时，高压线常常位于人口密集区域附近，存在一定的触电和爆炸危险。

此外，高压线在各种气候条件下都需要正常运行，因此在恶劣天气下，如雷暴和大风等天气条件下，存在更大的安全隐患。

3. 高压线防护措施为了保障高压线的安全运行，必须采取一系列的防护措施。

以下是几个重要的方面：3.1 工程隔离工程隔离是指将高压线与周围环境隔离开来，以减少外界因素对其的影响。

包括设置安全警示标识、采取隔离措施等。

同时，还需要规划合理的高压线布置方案，避免高压线与其他设施过于接近，以减少可能的安全事故发生。

3.2 安全警示措施在高压线周围应设置明显的安全警示标识，警示人们禁止靠近或触摸高压线，提醒人们注意高压线的存在和危险性。

此外，应加强对周围居民和工作人员的宣传教育，提高他们对高压线安全的认识和意识，以减少潜在事故的发生。

3.3 安全防护设施和装备应根据高压线的特点，合理配置安全防护设施和装备，包括绝缘护具、高压线安全警示器、防护网等。

这些装备能够有效降低高压线事故的发生概率，并减轻意外事故造成的伤害。

3.4 定期检测和维护高压线防护工作不仅仅是一次性的，还需要定期检测和维护，确保高压线的正常运行。
