Delphi制作SolidWorks的二次开发插件

  • 格式：pdf
  • 大小：200.08 KB
  • 文档页数：5

用Delphi制作SolidWorks的二次开发插件飞天鸟自从SolidWorks出现以来，因该软件强大的功能及丰富的可扩充性，使得越来越多的用户针对SolidWorks进行定制的二次开发。

SolidWorks通过ActiveX Automation接口技术（COM）为用户提供了成熟而可靠的二次开发接口，令许多编程软件均能对其进行操作。

在大多数关于SolidWorks开发的资料中，都把VC++或VB作为主要编程工具，而关于Delphi 的介绍则比较稀缺，鉴于在中国，熟悉Delphi的人数不少，因此通过下面的例子作为这方面的相关补充。

另外，由于SolidWorks的帮助系统对SolidWorks的对象及各API函数都已经描述得足够清晰，且有丰富的VC、VB的示例资源，这里对SolidWorks的API不多作阐释，仅对Delphi制作插件的方法进行解说，而读者则应具备Delphi开发程序所需要的相关知识。

在实际使用中，将二次开发出的程序制作成为插件形式，会比单独制作成exe可执行文件更理想，在大多数的情况下，应优先采取这种形式。

它可以与Solidworks实现无缝结合，再配合Delphi 快如闪电的编译器和它优良的执行代码，使二次开发变成愉快的工作。

一、类型库的导入为便于在编写代码的过程中，使Delphi能够执行类型检查、代码自动完成及参数提示，在开（本文以SolidWorks2008发前，须将SolidWorks的对象类型SldWorks 2008 Type Library库导入。

如图，及Delphi 7环境为例)然后点击Create Unit建立单元，生成SldWorks_TLB.pas文件。

用同法将swPublished.tlb导入，如图：点击Create Unit建立单元，生成swpublished_TLB.pas文件。

注意：在SldWorks_tlb.pas中，位于约987行的type 区域内找到ICoEdge=interface 这句代码，在前面用“//”注释掉它，然后保存这两个文件。

SolidWorks的其他几个库由于暂时还没有使用到，因此可先不导入它们，随着程序功能的增加及深入，再选择进行相同的生成工作。

二、创建程序主结构在Delphi中，点击File|New|Other|ActiveX|ActiveX Library新建一项目，建立后再点选File|New|Other|ActiveX|AutoMation Object加入一自动化对象，在输入对话框中将对象命名为MyApplication，然后程序自动生成的代码框架如下：unit Unit1;{$WARN SYMBOL_PLA TFORM OFF}interfaceusesComObj, ActiveX, Project1_TLB, StdVcl;typeTMyApplication = class(TAutoObject, IMyApplication)protectedend;implementationuses ComServ;initializationTAutoObjectFactory.Create(ComServer, TMyApplication, Class_MyApplication,ciMultiInstance, tmApartment);End.将swPublished_tlb, SldWorks_tlb加入到uses语句之中，并增加TmyApplication的类定义如下（其中下划字均为增加部分）：……typeTMyApplication= class(TAutoObject, IApplica, swAddin)function ConnectToSW(const ThisSW: IDispatch; Cookie: Integer;Out IsConnected: WordBool): HResult; stdcall;function DisconnectFromSW(out IsDisconnected: WordBool): HResult; stdcall;publishedprocedure ItemCall; safecall;function ItemUpdate: integer; stdcall;end;……swAddin是在swPublished_tlb中被定义了的插件接口声明，所有在SolidWorks中工作的插件都必须继承并实现这个接口。

类中的前两个函数必须与swAddin中的函数声明完全相同。

其中第一个ConnectToSW是该插件在装入SolidWorks时首先被SolidWorks主动执行的默认过程，我们在该过程中可以进行菜单或工具栏的自定义增加；第二个DisconnectFromSw函数也是机制一样，但目的相反，当插件被卸去时自动执行，我们在这里添加卸除自定义菜单的命令。

后面两个函数是在View|Type Library类型库对话框中增加子项时生成的，可以用其他名称指定它，如图（同时目录下还会增加一个“项目名_tlb.pas”的单元，但不需要编辑它）：这两个过程只是我用来示例用的过程，事实上你可以添加更多的函数或过程。

一般来说，每一个自定义的菜单项都对应两个这样的过程，假设我们在SolidWorks里增加了一个主菜单，下面有一个子菜单项，那么ItemCall就是执行子菜单项的过程，而ItemUpdate则是用来更新菜单项的SolidWorks的设定函数，当用户改变了SolidWorks的工作环境（如新建一个零件或关闭所有窗口）时，SolidWroks会自动调用它，并根据它的返回值对菜单项进行允许或禁止。

接着，下面代码依次实现类中各声明函数。

implementationuses ComServ, Dialogs;varswApp: IsldWorks; // 这个全局变量用来保存sldworks实例的接口function TApplica.ConnectToSW(const ThisSW: IDispatch; Cookie: Integer;out IsConnected: WordBool): HResult; stdcall;VarMe : Idispatch;i: Integer;beginswApp := ThisSw as iSldWorks; // 保存接口Me := Self as IDispatch;swApp.SetAddinCallbackInfo(HInstance, Me, cookie);for i := 0 to 3 dobeginswApp.AddMenuItem3(i, Cookie, '我的选项1@我的菜单', -1, 'ItemCall', 'ItemUpdate', ' ', ' ' );end;IsConnected := True;result := 0;end;这段代码将Solidwroks传进来的实例接口首先保存起来，再将自已的接口回调给SolidWorks，随后通过函数addmenuItem3把菜单添加进去，之所以用i来循环4次，只不过是将菜单分别添加在SolidWorks的四种环境（无窗口、零件、装配体、工程图）之下，我们可以根据需要分别予以指定。

至于函数AddMenuItem3则是SolidWorks自已的API函数，通过它的参数定义就可以很容易理解，这里是调用它添加一个名为“我的菜单”及一个“我的选项”的子菜单项（主项与子项之间用@符号分隔），然后指定一旦选择了“我的选项”就去执行“ItemCall”；当环境更新时则调用“ItemUpdate”；所以这两个参数与实际函数名称保持一致。

另外参数-1是指将菜单添加到现有菜单的尾部；最后面的两个字符串参数一个鼠标提示，另一个是图标资源名。

接着实现DisconnectFromSW函数。

function TmyApplication.DisconnectFromSW(out IsDisconnected: WordBool): HResult;vari: Integer;beginfor i := 0 to 3 doswapp.RemoveMenu(i, '我的菜单', ' ' ); // 移除菜单IsDisconnected := True;result := 0;end;这是移除掉前面添加的菜单项，上个函数添加了多少，这一个就得移除掉多少。

另外两个过程：Procedure TmyApplication.ItemCall; safecall;beginswApp.SendMsgToUser2('调用子项成功', 2, 2); // 用来测试一下end;使用SolidWorks自己的显示函数，显示菜单项已经被调用了。

function TmyApplication.ItemUpdate: Integer; stdcall;varswM: ModelDoc2;beginswM := swApp.ActiveDoc as ModelDoc2;if swM = nil then result := 0elseresult := 1;end;这个函数必须返回整型0至3，分别用于设定该菜单项的显示状态，0：禁用菜单；1：允用菜单；2：禁用菜单且勾选；3：允用菜单且勾选，默认值为1。

为使AddMenuItem3能够完成指定，这个函数可以多条菜单项共同使用它，并且可以什么都不作，但至少得有一条语句，免得Delphi 在编译时优化掉了这个函数。

三、测试实现了这四个过程后，保存并进行编译连接，验证一下插件是否成功。

如无意外，应生成一个XXXX.DLL的文件。

启动SolidWorks，打开这个DLL文件，稍待一会，如无错误提示，那么就是装载成功了。

打开菜单，可以看到我们新建的菜单及菜单项，点选一下，结果如图。

再点选菜单项，出现“调用子项成功”的信息提示框。

所以，你可以把需要实现的功能代码，写到这个ItemCall函数里面。

至此，实现了在Delphi下的插件制作。

四、其他Delphi生成代码中的GUID值，一般都将保持不变，而VB每次编译时则都会生成新的GUID 值，因此用Delphi对插件进行调试及版本升级时，可以不必在注册表中进行删增，只须简单覆盖替换掉旧的dll文件即可。

并且考虑到Delphi在控件及数据库方面的强大支持，选择Delphi对SolidWorks进行开发是非常有利的。

文中方法在SolidWorks的2006、2008中通过。

合集下载

solidworksapi二次开发实例详解 -回复

solidworksapi二次开发实例详解 -回复

solidworksapi二次开发实例详解-回复Solidworks API二次开发实例详解Solidworks是一款广泛应用于机械设计和3D建模的软件，其强大的API功能使用户能够进行二次开发，实现更高效、更个性化的工作流程。

本文将以Solidworks API二次开发实例为主题，为您详细介绍该过程的每一步骤。

第一步：API的基础知识和环境准备在进行Solidworks API二次开发之前，需要先掌握API的基础知识，了解其用途和功能。

同时，您还需要准备一个Solidworks软件的开发环境，包括安装Solidworks、安装API软件开发包(SDK)以及设置开发工具。

第二步：创建API应用程序在开始二次开发之前，我们需要创建一个API应用程序。

可以使用各种编程语言来开发Solidworks API应用程序，如C#、、C++等。

这里以C#语言为例。

首先，创建一个新的项目并引用Solidworks API 库。

第三步：初始化Solidworks在API应用程序中初始化Solidworks，以便可以与Solidworks建立连接并执行各种操作。

这可以通过以下代码实现：SldWorks swApp;ModelDoc2 swModel;swApp =(SldWorks)Marshal.GetActiveObject("SldWorks.Application"); swModel = (ModelDoc2)swApp.ActiveDoc;首先，我们创建了一个SldWorks对象并通过GetActiveObject()方法获取了当前激活的Solidworks应用程序。

然后，我们获取了当前活动文档的ModelDoc2对象。

第四步：访问Solidworks对象模型在Solidworks API中，所有的对象和操作都是基于对象模型的。

通过访问和操作对象模型，我们可以实现各种功能。

例如，我们可以访问零件、装配体、图纸等对象，以及它们的属性和方法。

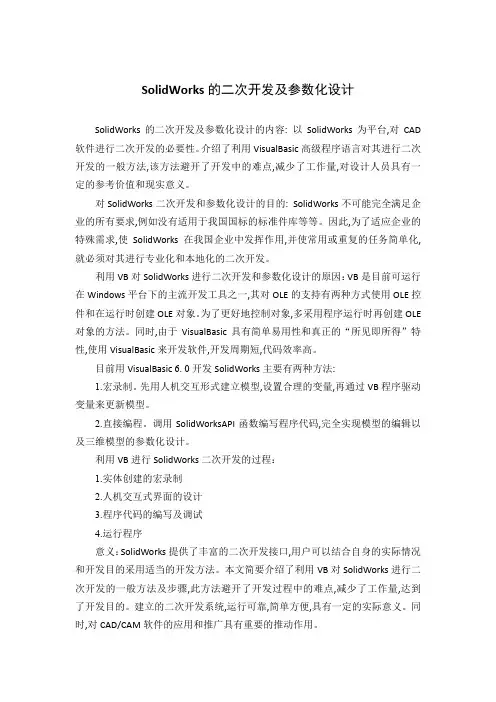

Solidworks的二次开发及参数化设计
