实验七 8259中断控制(2)

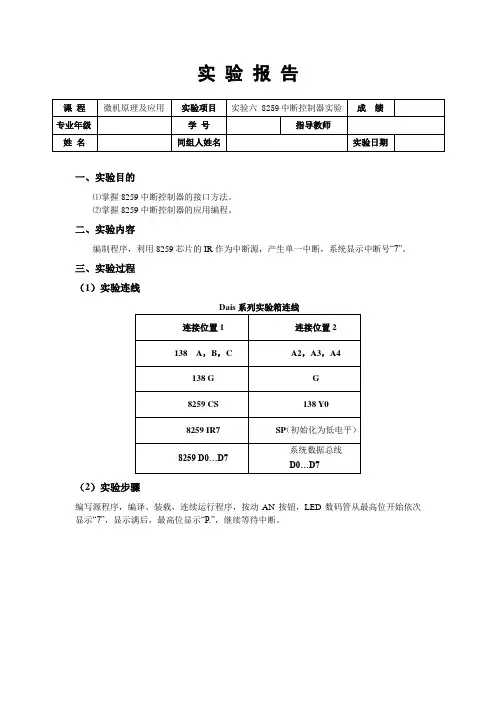

实验报告
一、实验目的
⑴掌握8259中断控制器的接口方法。

⑵掌握8259中断控制器的应用编程。

二、实验内容
编制程序，利用8259芯片的IR作为中断源，产生单一中断，系统显示中断号“7”。

三、实验过程
（1）实验连线
（2）实验步骤
编写源程序，编译、装载，连续运行程序，按动AN按钮，LED数码管从最高位开始依次显示“7”，显示满后，最高位显示“P.”，继续等待中断。

四、实验总结（不少于150字）
最高位显示“P.”：
LED数码管从最高位开始依次显示“7”：
心得体会：
这次试验是一次硬件的实验，与以前的实验有很大的不同（以前的是软件实验）。

硬件实验与软件实验最大的不同就是，硬件实验室需要连线，不管你的实验能不能成功，都要先把线连好，否则就没有成功一说
五、思考题
若改用其他中断源，应怎样修改连线及程序？（不少于100字）
试从端口地址、初始化工作方式、系统功能调用入口参数及出口参数设置以及硬件连线几个方面进行阐述。

CODESEGMENT
ASSUMECS:CODE
START:PUSHDS
MOV AX,0000H
MOVDS,AX
MOV AX,OFFSET MIR7
MOV SI,003CH
MOV[SI],AX
MOVAX,CS
MOVSI,003EH
MOV[SI],AX
MOV AX,OFFSET SIR1
MOV SI,00C4H
MOV[SI],AX
MOVAX,CS
MOVSI,00C6H
MOV[SI],AX
CLI
POP DS
;初始化主片8259
MOVAL,11H
OUT20H,AL
MOVAL,08H
OUT21H,AL
MOVAL,04H
OUT21H,AL
MOVAL,01H
OUT21H,AL
MOVAL,6FH
OUT21H,AL
;初始化从片8259
3.掌握8259级联方式的使用方法。
实验步骤
1. 8259单中断实验
实验接线图如图4.15所示，单次脉冲输出与主片8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。
（1）按图4.15连接实验线路。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”，说明响应了中断。
MOVAL,11H
OUT0A0H,AL
MOVAL,30H
OUT0A1H,AL
MOVAL,02H
OUT0A1H,AL
MOVAL,01H
OUT0A1H,AL
MOVAL,0FDH
OUT0A1H,AL

8259中断实验报告8259中断实验实验报告实验报告实验名称8259A中断控制器实验姓名学号班级教师日期一、实验内容与要求1.1 实验内容了解8259A终端控制器的工作原理，了解PC中断的原理和过程，设计并编写程序，设置8259A的命令字，定义中断服务程序，使在TPC-USB平台上每按一次单脉冲开关产生一次中断，在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2 TPCA Interrupt!”、??、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码；(2) 要了解8259A中断控制器的内部结构和外部引脚，理解芯片的工作原理和工作过程。

熟悉8259A芯片的命令字，对其进行编程；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 连接PC与TPC-USB平台，用微机实验软件运行程序，每按一次TPC-USB平台上的单脉冲开关产生一次中断，要在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2 TPCA Interrupt!”、??、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

二、实验原理与硬件连线2.1 实验原理8259A是一种可编程中断控制器，可协助CPU进行中断管理。

8259A 的内部结构如图1所示。

单片8259A工作时，每次中断处理过程如下：(1) 当IR7 ~ IR0 上有中断请求，则IRR 相应的位置1；(2) 对于已进入IRR且未被IMR屏蔽的中断请求，PR电路进行优先级判定，得到最高级的中断请求；(3) 控制逻辑接收中断请求，向CPU发INT 信号；(4) 若CPU允许中断，则在当前指令结束后连续发出2个中断应答信号INTA，进行中断响应。

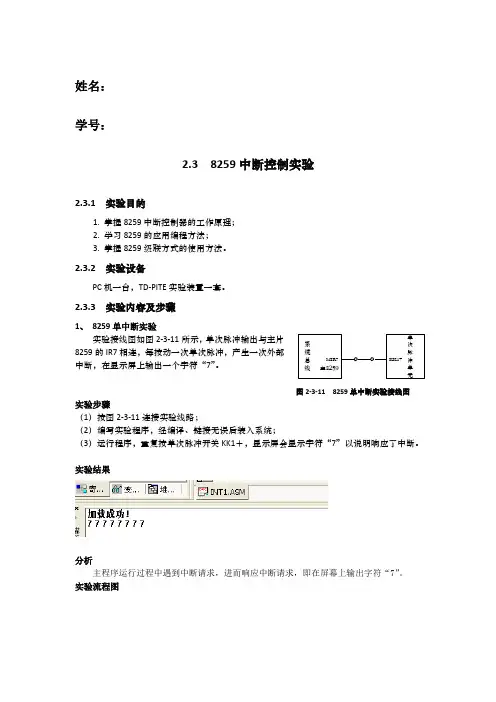

姓名：学号：2.3 8259中断控制实验2.3.1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。

2.3.2 实验设备PC机一台，TD-PITE实验装置一套。

2.3.3 实验内容及步骤1、8259单中断实验8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。

图2-3-11 8259单中断实验接线图实验步骤（1）按图2-3-11连接实验线路；（2）编写实验程序，经编译、链接无误后装入系统；（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”以说明响应了中断。

实验结果分析主程序运行过程中遇到中断请求，进而响应中断请求，即在屏幕上输出字符“7”。

实验流程图2、主8259 多中断实验实验步骤：（1）按上图所示完成实验电路连线。

KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR6上。

（2）打开PC机，运行Wmd86软件，进入Wmd86集成开发环境。

（3）对程序进行编译、连接、加载和运行，并验证实验程序的正确性。

（4）分别按动单次脉冲开关KK1＋或KK2+时，显示屏上会显示什么信息，将屏幕截图填在实验报告数据处理分析部分的表2中。

（5）如果同时按KK1＋和KK2+时，显示屏上会显示什么信息，并在实验结论对实验结果进行解释。

流程图中断请求分析与实验一相比，中断向量表多存储了M6。

主程序在运行过程中接到中断请求，于是响应中断，在处理中断程序的过程中再次接到中断请求，于是再次响应中断，处理中断程序。

处理完后逐层返回。

3. 8259级联实验实验接线图如图2-3-12所示，KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“M7”，按一次KK2＋时，显示字符“S1”。

编写程序。

实验步骤（1）按图2-3-12连接实验线路；（2）输入程序，编译、链接无误后装入系统；（3）运行程序，按动KK1＋或KK2＋，观察实验结果，验证实验程序的正确性； （4）若同时按下KK1＋和KK2＋，观察实验结果，解释实验现象。
