东焦河水电站枢纽工程大坝砌石的施工方案

大型水电站项目土石方填筑工程施工方案8.1 概述本标段土石方填筑主要包括本合同施工图纸所示的各工程的回填石渣、砂砾石回填、石方填筑及基础开挖土（石）料回填。

土石方填筑工程的工作内容包括：土石方的运输、卸料、平料、碾压，以及各项工作内容的质量检查和验收等。

主要施工填筑部位为：（1）泄洪排沙洞及泄洪放空洞进水口两侧石渣回填；（2）泄洪排沙洞及泄洪放空洞出口段公路边明拱砂砾石回填；（3）安全监测工程所涉及的土石方回填；（4）下库左岸施工场地场平工程及下库左岸坡面泥石流治理工程所涉及的石方填筑；（5）1号弃渣场场地平整及挡排工程所涉及的砾石压盖及土石方回填；（6）废污水处理工程所涉及的土方回填。

土石方填筑工程量详见下表8.1-1。

表8.1-1 土石方填筑主要工程量8.2 引用标准（1）DL/T 5129《碾压式土石坝施工规范》；（2）DL/T 5355《水利水电工程土工试验规范》；（3）DL/T 5388《水利水电工程天然建筑材料勘察规程》。

8.3 填筑主要技术要求8.3.1 填筑材料（1）土石方填筑材料满足施工图纸和有关规范要求；（2）选用具有规定强度且能被压实到规定密实度和能形成稳定填方的材料为适用填料。

通常情况下，下列材料为非适用材料：淤泥、生活垃圾、建筑垃圾；含有树根和易腐朽物质的土；有机质含量大于5%的土；液限大于50%、塑性指数大于26的土。

8.3.2 土石方填筑要求（1）填筑料的压实标准符合施工图纸的要求。

（2）推土机及时平料。

每层铺料后，用测量方法检查铺料厚度，严格按施工参数的要求控制铺料厚度，其误差不超过铺料厚度的±10％。

（3）填筑料用规定的振动碾碾压，保证填筑料的碾压遍数符合监理人批准的碾压遍数。

（4）土石方填筑要求土石方填筑用于下水库补水集水系统开挖，颗粒级配要求级配连续，最大粒径不超过80mm，经薄层碾压压实后具有低压缩性和高抗剪强度，并具有自由过水性能。

采用连续级配，最大粒径80mm，范围在80mm～40mm的卵石，砾石10mm～20mm，粗砂2mm～4mm，中砂0.5mm～0.7mm，填筑后孔隙率不大于20%。

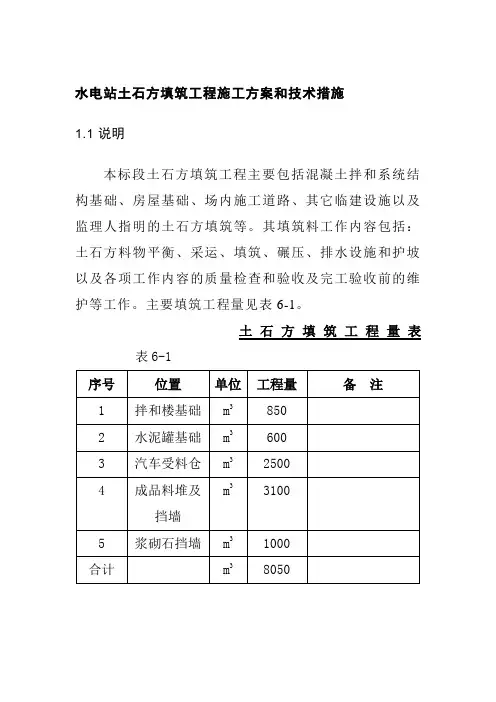

水电站土石方填筑工程施工方案和技术措施1.1 说明本标段土石方填筑工程主要包括混凝土拌和系统结构基础、房屋基础、场内施工道路、其它临建设施以及监理人指明的土石方填筑等。

其填筑料工作内容包括：土石方料物平衡、采运、填筑、碾压、排水设施和护坡以及各项工作内容的质量检查和验收及完工验收前的维护等工作。

主要填筑工程量见表6-1。

土石方填筑工程量表表6-11.2 施工进度计划土石方填筑工程于2005年12月6日开工，2006年3月25日完工，总工期111天。

1.3 施工准备1）根据监理工程师批准的施工组织设计组织实施施工前的准备工作。

2）填筑施工前，要对基础部位进行清理，根据基础表面出露情况，将草皮、树木、杂物、腐植土及其它有机质等予以全面清除。

1.4 土石方填筑1.4.1 土石方填筑施工工艺流程土石方填筑施工工艺流程见图6-1土石方填筑施工工艺流程图图6-1不合格合格1.4.2 填筑碾压试验填筑施工前，根据设计和技术规范要求，对具有代表性的填料做料质分析和重型击实试验，获取最佳含水量、最大干容量及有关骨料数据。

对填料进行现场碾压试验，使填料达到规定的压实度。

1.4.2.1 实验步骤及方法振动碾碾压采用进退错距法，先碾压边缘后压中间，拖式振动碾转向挪位必须在试验场地外进行，碾压前后两次轮迹重叠20～30cm，防止漏压。

振动碾碾压速度控制在2-4km/h。

碾压先用平碾并配合人工进行预压平整。

先静压2遍后，振动碾振动碾压直至达到相应的压实度为止。

碾压试验应基本模拟施工过程中可能发生的实际情况进行操作，应避免人为的、不利于施工中实际应予掌握的情况出现。

碾压试验过程中准确记录各种数据资料，发现异常情况应及时进行调整，同时与其它类似工程对照比较，以便取得最优参数；碾压完成后，立即进行资料整理分析，编写碾压试验报告报监理工程师审批。

审批之后即可用以指导基础填筑施工。

1.4.2.2 碾压试验工艺流程碾压试验工艺流程见图6-2。

大坝土石方开挖工程施工方案一、工程概况该大坝土石方开挖工程位于水电站的坝基区域，包括大坝的放坝段、固坝段和右岸填筑工程。

二、工程目标1.完成大坝土石方开挖工程，确保工程质量和安全；2.按计划进度完成工程，并满足工期要求；3.遵守相关法规和安全生产规定，确保安全施工；4.保护环境，最小化对周边生态的影响。

三、施工准备1.编制详细的施工方案，明确施工方案、工作程序和施工工艺；2.确定开挖区域的边界和范围，采用现场勘测和雷达检测等手段确定地质情况；3.准备必要的施工设备和人员，包括挖掘机、装载机、运输车辆以及相关施工人员。

4.按照施工方案和要求，对施工人员进行安全教育和培训，确保施工人员具备必要的安全意识和操作技能。

四、工程施工流程1.设置施工标志和警示标志，确保施工区域的安全；2.对开挖区域的土石方材料进行过筛分类，便于后续运输和堆放；3.采用挖掘机进行整体开挖，确保开挖面平整，遵循从高到低的原则进行依次开挖；4.根据不同区域和不同深度的要求，采用不同的挖掘机和辅助设备进行开挖；5.对开挖出的土石方材料进行分类、过筛，分别堆放在指定的区域；6.按照设计要求进行挖土回填，采用合理的方式进行回填工作；7.在开挖区域周边设置排水系统，保持地面的排水通畅，避免因水涝引起的工作障碍；8.清理作业面，清除垃圾和杂物，确保施工现场的整洁；9.定期进行施工进度的检查和评估，及时调整工作计划和方案。

五、工程质量控制1.对开挖区域的土石方进行检测，确保土石方的质量达到设计要求；2.对开挖过程中出现的问题进行及时处理和调整，确保施工质量；3.加强施工现场的巡视和管理，及时发现和纠正问题；4.对施工人员进行定期的工作技能和安全知识培训，提高工作质量和安全意识；5.与设计单位和监理单位保持密切的沟通和协作，及时处理工程问题和变更。

六、安全措施1.严格执行国家和企业的安全生产规定，加强施工现场的管理；2.配备必要的防护设备，确保施工人员的人身安全；3.对施工现场进行定期检查和整改，消除施工隐患；4.加强施工人员的安全教育和培训，增强施工人员的安全意识；5.配备专职安全人员，负责工程施工过程中的安全管理和监督。

河道防洪治理砌石工程施工方案与技术措施1.1 砌石材料砌石严格遵守《砌石工程验收规范》（GBJ203-83）的有关规定。

所用的砌石材料为块石，要求块石质地坚硬，无裂缝，石料必须干净，无灰泥、无水锈。

砌筑沙浆中的水泥、沙、水等材料必须符合规范要求，沙子中不得含杂物，含泥量不得超过5％，水泥应保持在有效期内使用，先到的水泥先使用，水泥储运时间超过三个月时，使用前应重新检验，合格后方可使用。

不得使用受潮结块、过期失效的水泥。

砌筑沙浆应符合设计规定的种类和标号，其稠度必须适应工作需要并具有良好的保水性、流动性、拌合均匀。

沙浆随拌随用，水泥沙浆必须在拌成后一小时内使用完毕，如施工期间气温高于三十度时必须在四十分钟内用完。

沙浆配合比必须经过试验确定，拌合后的沙浆标号不得低于设计标号。

每250m³砌体应进行质量检验一次，每次制作一组试件（每组六块）。

1.2 浆砌石施工要求（1）基底在开砌之前应使基岩面润湿，然后铺水泥砂浆或混凝土、安砌合格石料。

（2）砌石，先铺浆（座浆）后安放石块再灌浆，并用插钎或震捣器捣实，使灰浆饱满。

采用水泥砂浆作为胶结材料，铺浆厚度应为设计灰缝厚度的1.5倍，使石料砌后有一定的下沉余地，有利于灰缝座实。

对于砌筑面参差不齐，则必须逐块座浆，逐块安砌，在操作时还须认真调整，务必使座浆密实，以免形成空洞。

胶结料之铺设应与砌筑操作相配合，砌石超前0.5～1.0米左右。

（3）在已座浆的砌筑面上，摆放洗净湿润（或饱和面干）的石料，并用铁锤敲击石面，使座浆开始溢出为度。

石料之间的砌缝宽度应严格控制，采用水泥砂浆砌筑时，一般为2～4厘米；在安放石料调整竖缝时，采用20φ毫米钢筋加工的撬棍，在撬动石料过程中亦可使砌缝座浆挤压饱满。

石料放置平衡后要用铁锤敲击。

竖缝灌满后在缝隙间填塞小块石并稍加敲击，达到缝隙满浆和结合紧密的要求。

（4）砌体灰缝应互相错开，避免形成通缝。

砌缝宽度，一般砂浆砌缝控制在2厘米左右。
