服务器虚拟化的实施计划方案

  • 格式：doc
  • 大小：13.61 MB
  • 文档页数：151

WORD格式 可编辑 专业知识整理分享 服务器虚拟化的实施方案 （草案） WORD格式 可编辑

专业知识整理分享 目 录 1 项目背景 ........................................................ 4 2 需求分析 ........................................................ 5

2.1 系统分析 ................................................... 5 2.2 整合IT基础服务器 .......................................... 5 2.3 整合重要应用服务器 ......................................... 5 3 VMware实施计划 .................................................. 6 3.1 实施计划 ................................................... 6

3.2 实施系统拓扑图 ............................................. 7 4 实施规划 ........................................................ 8 4.1 集群规划 ................................................... 8 4.2 硬件规划 ................................................... 9 4.3 网络规划 ................................................... 9 4.4 相关软件说明 .............................................. 10 5 安装ESXi server ................................................ 10 5.1 相关设置规划表 ............................................ 10

5.2 安装前准备工作 ............................................ 11 5.3 ESXi安装 ................................................. 12 6 安装VC ......................................................... 22 6.1 前提条件 .................................................. 22 6.2 安装DB2 .................................................. 22 6.3 配置ODBC ................................................. 32 6.4 安装VC ................................................... 35 6.5 安装VClient .............................................. 43 7 创建数据中心 ................................................... 46 7.1 创建数据中心 .............................................. 46 7.2 配置主机 .................................................. 46 7.2.1 添加主机 ............................................. 46 7.2.2 配置时间和NTP服务 ................................... 49

7.3 配置license .............................................. 51 7.3.1 配置ESX License ..................................... 51 WORD格式 可编辑 专业知识整理分享 7.3.2 检查Vmware License .................................. 51 7.3.3 配置vCenter Server License .......................... 53

7.4 网络设置 .................................................. 54 7.4.1 VMware 网络介绍 ...................................... 54 7.4.2 管理网络设置 ......................................... 55 7.4.3 虚拟机网络设置 ....................................... 58 7.4.4 VMotion Kernel网络设置 .............................. 59

7.5 存储设置 .................................................. 62 7.5.1 存储和交换机设置 ..................................... 62 7.5.2 添加存储配置 ......................................... 62 7.5.3 存储扩容配置 ......................................... 66

7.6 创建主机群集 .............................................. 67 7.6.1 配置主机通信 ......................................... 67 7.6.2 配置网络环境 ......................................... 67 7.6.3 配置集群 ............................................. 68 7.6.4 测试 ................................................. 71

7.7 创建只读用户appmon ....................................... 72 8 虚拟机部署 ..................................................... 74 8.1 新建虚拟机 ................................................ 74 8.1.1 创建虚拟机 ........................................... 74 8.1.2 安装操作系统 ......................................... 81 8.1.3 设置虚拟机自动启动 ................................... 84

8.2 模板部署虚拟机 ............................................ 86 8.2.1 创建模板 ............................................. 86 8.2.2 模板部署虚拟机 ....................................... 89 8.2.3 自定义规则 ........................................... 91

8.3 克隆部署虚拟机 ............................................ 98 9 converter 4.3软件使用 .......................................... 98 9.1 VMware converter standalone软件安装 ...................... 99 9.2 P2V 物理服务器至虚拟化架构 ............................... 104 9.2.1 热P2V Windows 2003物理服务器 ....................... 105 9.2.2 热P2V LINUX物理服务器 .............................. 115 9.2.3 冷P2V Windows 2003物理服务器 ....................... 124 9.2.4 冷P2V Linux物理服务器 .............................. 137 WORD格式 可编辑 专业知识整理分享 项目背景 公司服务器众多，服务器利用率低，会造成资源浪费： 1) 通常为了保证系统安全性和可靠性，数据库服务器一般采用双机热备的方式，应用服务器一般采用负载均衡或冷备方式，导致服务器数量众多。安全性和可靠性虽然得到提高，但备机系统资源平时并没有利用到，浪费了备机系统资源，资源利用率低，同时也增加了维护成本以及维护工作量。部份生产服务器系统压力低，系统资源没有得到充分利用。 2) 开发机资源利用率低，由于每套系统均需建立一套开发环境、测试环境及生产环境，所需开发、测试服务器数量多，同时由于开发、测试跟业务需求有关，没有业务应用系统需求时，开发、测试服务器资源利用率不高。 3) 硬件故障维护、升级或者扩容时候需要停机进行操作，造成应用系统中断，影响了正常业务应用系统使用及开展。 4) 生产和开发服务器数量多，成本高，耗电量大，不符合绿色IT概念。 5) 新应用服务器的上线部署时间久、周期长。 为解决服务器数量增加所带来的问题，提高服务器资源的使用率，降低设备采购成本，提高业务的连续性以及为将来新应用系统建设提供一个灵活的资源使用平台，需对现有服务器进行虚拟化整合。

合集下载

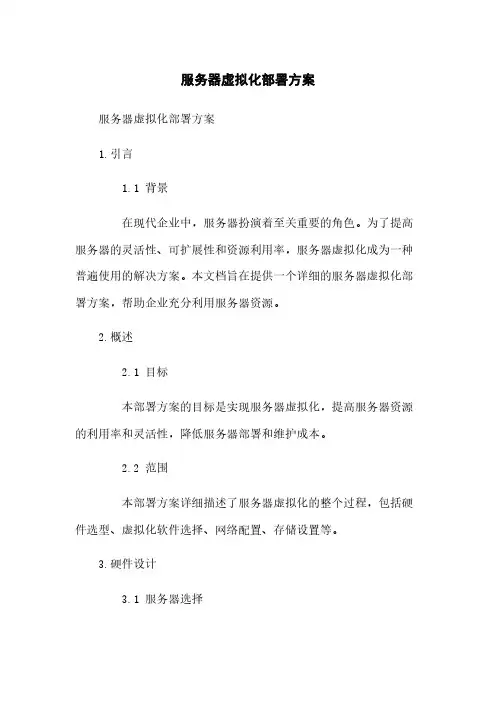

服务器虚拟化部署方案

服务器虚拟化部署方案

服务器虚拟化部署方案服务器虚拟化部署方案1.引言1.1 背景在现代企业中，服务器扮演着至关重要的角色。

为了提高服务器的灵活性、可扩展性和资源利用率，服务器虚拟化成为一种普遍使用的解决方案。

本文档旨在提供一个详细的服务器虚拟化部署方案，帮助企业充分利用服务器资源。

2.概述2.1 目标本部署方案的目标是实现服务器虚拟化，提高服务器资源的利用率和灵活性，降低服务器部署和维护成本。

2.2 范围本部署方案详细描述了服务器虚拟化的整个过程，包括硬件选型、虚拟化软件选择、网络配置、存储设置等。

3.硬件设计3.1 服务器选择在进行服务器虚拟化前，需要根据业务需求选择适合的服务器硬件。

考虑因素包括处理器性能、内存容量、磁盘空间、网络接口等。

3.2 存储设备虚拟化环境需要高性能且可靠的存储设备。

选择合适的存储设备，包括硬盘阵列、固态硬盘、网络存储等。

3.3 网络设计建立合理的网络设计，确保虚拟机之间和虚拟机与外部网络的通信畅通。

包括网络拓扑设计、IP分配等。

4.虚拟化软件选择4.1 市场调研对市场上各种虚拟化软件进行调研，包括VMware、Hyper-V、KVM等。

4.2 功能比较比较各个虚拟化软件的功能特点，包括虚拟机管理、资源分配、快照、备份恢复等。

4.3 选择与安装根据需求和调研结果选择合适的虚拟化软件，并进行安装和配置。

5.虚拟机管理与配置5.1 虚拟机创建定义虚拟机的配置参数，包括CPU、内存、磁盘空间等。

5.2 虚拟机操作系统安装在虚拟机上安装操作系统，包括Windows、Linux等。

5.3 资源分配与性能优化对虚拟机的资源进行分配和优化，包括CPU共享、内存分配、磁盘IO调度等。

6.网络配置6.1 虚拟网络设置配置虚拟网络以实现虚拟机之间和虚拟机与物理网络之间的通信。

6.2 VLAN划分如果有需求，对虚拟网络进行VLAN划分以实现不同子网之间的隔离。

7.存储配置7.1 存储池创建创建存储池，将物理存储设备划分为逻辑存储池供虚拟机使用。

服务器虚拟化集群技术方案

服务器虚拟化集群技术方案

服务器虚拟化集群技术方案服务器虚拟化集群技术方案是一种将多个物理服务器组合成一个统一管理的虚拟化服务器集群的解决方案。

它可以提高服务器的利用率、降低成本、提升可靠性和可扩展性。

以下是一个基于VMware vSphere的服务器虚拟化集群技术方案的详细介绍。

1.硬件选型：在构建服务器虚拟化集群时，需要选择适合虚拟化工作负载的硬件。

首先是选择服务器硬件，包括CPU、内存、存储和网络。

选择具备大内存容量和强大计算能力的多核CPU，比如Intel Xeon系列或AMD EPYC系列。

内存应具备足够容量以支持同时运行多个虚拟机的需求。

存储方面，可以选择基于SAN或NAS的存储系统，以提供高可靠性和可扩展性。

此外，还需要选择高速网络适配器和交换机，以支持高速数据传输和虚拟机间的通信。

2.虚拟化软件选择：VMware vSphere是一款功能强大的虚拟化平台，可用于构建服务器虚拟化集群。

它提供了完整的虚拟化解决方案，包括虚拟机管理、资源调度、高可用性、灾备和自动化等功能。

vSphere还支持多种操作系统，包括Windows、Linux等。

同时，vSphere还提供了性能监控和管理工具，以便管理员对虚拟化环境进行监控和管理。

3.高可用性和负载均衡：在构建服务器虚拟化集群时，确保高可用性是至关重要的。

可以通过实施故障转移和负载均衡来实现高可用性。

故障转移可确保虚拟机在物理服务器故障时自动迁移到其他可用的物理服务器上。

负载均衡可确保虚拟机在多个物理服务器上均匀分布，以充分利用资源。

VMware vSphere提供了vMotion和vSphere HA等功能，可实现虚拟机的故障转移和负载均衡。

4.网络架构：构建服务器虚拟化集群时，需要设计合适的网络架构以支持高性能和高可用性。

可以采用网络虚拟化技术将物理网络划分为多个逻辑网络。

可以使用虚拟交换机和虚拟网卡来实现多个虚拟机间的通信。

此外，还可以使用虚拟防火墙和负载均衡设备以加强网络安全和性能。

服务器虚拟化集群技术方案

服务器虚拟化集群技术方案

2
3 方案设计 3.1 总体拓扑
以太网交换机
XenDesktop桌面虚拟化
已有PC机
。。。。。。
Vmware ESXi 服务器虚拟化集群
零客户端、瘦客户机
VCenter
备份与恢复服务器
vFoglight 性能监控与优化服务器
光纤交换机
原有存储设备
原有备份设备
3.2 方案概述
采用 10 台 IBM3850X5 部署虚拟化环境，每台配置 64G 内存，两颗 6 核 CPU， 这 10 台服务器上都安装配置 VMware 第 5 代虚拟架构套件 Vsphere5，利用 3850 服务器强大的处理能力，生成多个虚拟服务器，而每一个虚拟服务器，从功能、 性能和操作方式上，等同于传统的单台物理服务器，在每个虚拟服务器上，再安 装配置 Windows server 2008 R2 操作系统，进而再安装应用软件，从而大大提高 资源利用率，降低成本，增强了系统和应用的可用性，提高系统的灵活性和快速 响应，完美的实现了服务器虚拟架构的整合。
为了集中管理和监控虚拟机、实现自动化以及简化资源调配，采用 1 台 IBM3850X5（16G 内存，两颗 6 核 CPU）服务器部署 Window 系统，用于安装套 件中的 Virtual Center 软件，对物理服务器及其上的虚拟服务器进行统一的管理。 同时，另部署一台服务器，作为 VCenter 的 Heartbeat 服务器，保证 VCenter 的 高可用性。
在具体实现中，为了实现数据的集中存储、集中备份以及充分利用 VMware 虚拟架构中虚拟机可动态在线从一台物理服务器迁移到另一台物理服务器上的 特性等，利用现有的光纤通道的 EMC 存储作为共享存储，以存放虚拟机文件， 同时配置冗余的光纤交换机，组成标准的 SAN 集中存储架构，由 VMware 虚拟 架构套件生产出来的虚拟机的封装文件都存放在存储阵列上。通过共享的 EMC 存储架构， 可以最大化的发挥虚拟架构的优势，进行在线地迁移正在运行的虚 拟机（VMware VMotion），进行动态的资源管理（VMware DRS）， 和集中的基于 虚拟机快照技术的 Lan Free 的整合备份 （VMware VCB）等，而且为以后的容灾 提供扩展性和打下基础。
服务器集群虚拟化设计方案

服务器集群虚拟化设计方案

服务器集群虚拟化设计方案服务器集群虚拟化是一种将一组服务器资源合并为一个虚拟化环境的技术，可以提高服务器资源的利用率和灵活性，减少硬件投资和管理成本。

以下是一个服务器集群虚拟化设计方案，具体包括架构设计、硬件配置、软件选择和监控管理等。

1. 架构设计服务器集群虚拟化的架构设计是整个方案的基础，需要考虑以下几个方面：- 高可用性：采用冗余设计，确保一台服务器故障时，其他服务器能够自动接管其工作，保证业务的连续性。

- 负载均衡：将虚拟机均衡地分布在多个物理服务器上，避免某台服务器负载过重。

- 可伸缩性：可以根据需求动态增加或减少服务器节点，以应对业务的变化。

- 网络架构：采用高性能网络设备，为虚拟机提供高带宽和低延迟的通信环境。

2. 硬件配置硬件配置是保证虚拟化环境性能的关键，主要包括以下几个方面：- 物理服务器：选择具备较高计算和存储能力的服务器，支持大规模虚拟机部署和管理。

- 存储系统：采用高效的存储设备，支持虚拟机的快速创建、迁移和克隆操作。

- 网络设备：选择具备高带宽和低延迟的交换机，保证虚拟机之间和与外部网络的通信质量。

3. 软件选择虚拟化平台的软件选择对整个方案的稳定性和性能有很大影响，以下是几种常见的虚拟化软件选择：- VMware ESXi：市场占有率高，功能强大且稳定，支持复杂的虚拟化环境。

- KVM：开源免费的虚拟化软件，可与Linux操作系统无缝集成。

- Hyper-V：微软的虚拟化平台，对Windows环境支持较好。

4. 监控管理对于大规模的虚拟化环境，监控管理是不可忽视的部分，可以选择以下的监控和管理方案：- Zabbix：开源的监控系统，支持监控物理服务器、虚拟机和网络设备等。

- vCenter：VMware提供的集中式管理平台，可对多个物理服务器和虚拟机进行管理和监控。

- OpenStack：开源的云计算平台，可以实现服务器、网络和存储资源的自动化管理和监控。

总结：以上是一个服务器集群虚拟化设计方案，包括架构设计、硬件配置、软件选择和监控管理等。
