(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920401389.9(22)申请日 2019.03.28(73)专利权人 江苏力腾机械有限公司地址 226000 江苏省南通市如东县马塘镇马西村二十组(72)发明人 陈烁　(51)Int.Cl.A63B 5/20(2006.01)

(54)实用新型名称一种健身用具有调节机构便于携带的跳绳(57)摘要本实用新型公开了一种健身用具有调节机构便于携带的跳绳，包括手柄外筒和防滑机构，所述手柄外筒的内部固定安装有手柄内筒，且手柄内筒的下表面开设有圆孔，所述圆孔的内部粘胶粘连有橡胶套，且橡胶套的内部贯穿有绳索，所述手柄外筒与手柄内筒的左侧表面均设置有螺纹槽，且螺纹槽的内部旋接有调距螺栓，所述绳索的上端一体化安装有螺纹端头，且螺纹端头的外侧旋接有塑胶盖帽，所述防滑机构位于手柄外筒的外表面。该健身用具有调节机构便于携带的跳绳中绳索的上端采用螺纹连接的方式进行位置的固定，相较于一般的打结固定法具有简便、稳固的优点，该装置通过调距螺栓和螺纹槽之间的相互配合，使得绳索的长度能够根据实际

需要进行改变。

权利要求书1页 说明书4页 附图2页CN 209900544 U2020.01.07

CN 209900544

U1.一种健身用具有调节机构便于携带的跳绳，包括手柄外筒(1)和防滑机构(10)，其特征在于：所述手柄外筒(1)的内部固定安装有手柄内筒(2)，且手柄内筒(2)的下表面开设有圆孔(3)，所述圆孔(3)的内部粘胶粘连有橡胶套(4)，且橡胶套(4)的内部贯穿有绳索(5)，所述手柄外筒(1)与手柄内筒(2)的左侧表面均设置有螺纹槽(6)，且螺纹槽(6)的内部旋接有调距螺栓(7)，所述绳索(5)的上端一体化安装有螺纹端头(8)，且螺纹端头(8)的外侧旋接有塑胶盖帽(9)，所述防滑机构(10)位于手柄外筒(1)的外表面。2.根据权利要求1所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述手柄外筒(1)的中心线与手柄内筒(2)的中心线重合，且手柄内筒(2)通过圆孔(3)与橡胶套(4)之间相连接。3.根据权利要求1所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述绳索(5)的外部直径小于橡胶套(4)的内部直径，同时手柄外筒(1)通过螺纹槽(6)与调距螺栓(7)之间构成螺纹结构。4.根据权利要求1所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述绳索(5)通过螺纹端头(8)与塑胶盖帽(9)之间相连接，且塑胶盖帽(9)的外部直径大于圆孔(3)的内部直径。5.根据权利要求1所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述防滑机构(10)包括限位条(11)、固定挡板(12)、限位槽(13)、防滑套筒(14)、螺纹圈(15)和活动挡板(16)，所述调距螺栓(7)的上方设置有固定挡板(12)，且固定挡板(12)的上方固定安装有限位条(11)，所述限位条(11)的外侧套接有限位槽(13)，且限位槽(13)的外侧一体化安装有防滑套筒(14)。6.根据权利要求5所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述限位条(11)沿手柄外筒(1)的外表面呈三角形分布，且限位条(11)之间相互平行，而且限位条(11)的外表面与限位槽(13)的内表面之间相贴合，并且防滑套筒(14)通过限位条(11)和限位槽(13)与手柄外筒(1)之间相连接。7.根据权利要求1所述的一种健身用具有调节机构便于携带的跳绳，其特征在于：所述手柄内筒(2)的上端内壁排列分布有螺纹圈(15)，且螺纹圈(15)的上端旋接有活动挡板(16)，

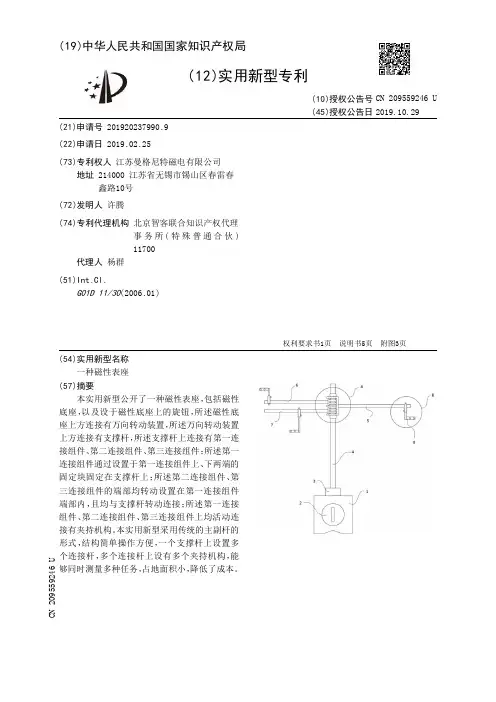

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237990.9(22)申请日 2019.02.25(73)专利权人 江苏曼格尼特磁电有限公司地址 214000 江苏省无锡市锡山区春雷春鑫路10号(72)发明人 许腾　(74)专利代理机构 北京智客联合知识产权代理事务所(特殊普通合伙) 11700代理人 杨群(51)Int.Cl.G01D 11/30(2006.01)

(54)实用新型名称一种磁性表座(57)摘要本实用新型公开了一种磁性表座，包括磁性底座，以及设于磁性底座上的旋钮，所述磁性底座上方连接有万向转动装置，所述万向转动装置上方连接有支撑杆，所述支撑杆上连接有第一连接组件、第二连接组件、第三连接组件；所述第一连接组件通过设置于第一连接组件上、下两端的固定块固定在支撑杆上；所述第二连接组件、第三连接组件的端部均转动设置在第一连接组件端部内，且均与支撑杆转动连接；所述第一连接组件、第二连接组件、第三连接组件上均活动连接有夹持机构。本实用新型采用传统的主副杆的形式，结构简单操作方便，一个支撑杆上设置多个连接杆，多个连接杆上设有多个夹持机构，能够同时测量多种任务，占地面积小，

降低了成本。

权利要求书1页 说明书5页 附图3页CN 209559246 U2019.10.29

CN 209559246

U1.一种磁性表座，包括磁性底座(1)，以及设于磁性底座(1)上的旋钮(2)，其特征在于：所述磁性底座(1)上方连接有万向转动装置(3)，所述万向转动装置(3)上方连接有支撑杆(4)，所述支撑杆(4)上连接有第一连接组件(5)、第二连接组件(6)、第三连接组件(7)；所述第一连接组件(5)通过设置于第一连接组件(5)上、下两端的固定块(9)固定在支撑杆(4)上；所述第二连接组件(6)、第三连接组件(7)的端部均转动设置在第一连接组件(5)端部内，且均与支撑杆(4)转动连接；所述第一连接组件(5)、第二连接组件(6)、第三连接组件(7)上均活动连接有夹持机构(8)。2.根据权利要求1所述的一种磁性表座，其特征在于：所述第一连接组件(5)包括第一连接杆(501)、以及设于第一连接杆(501)端部的第一连接板(502)，所述第一连接板(502)远离第一连接杆(501)的侧面上设有固定环板(503)、上轨道环板(504)、下轨道环板(505)；所述固定环板(503)、上轨道环板(504)、下轨道环板(505)的中间均开设有供支撑杆(4)穿过的通孔；所述上轨道环板(504)的外边缘处开有环形的轨道一(506)；所述下轨道环板(505)的外边缘处开有环形的轨道二(507)。3.根据权利要求1所述的一种磁性表座，其特征在于：所述第二连接组件(6)包括第二连接杆(601)、以及设于第二连接杆(601)端部的第二连接板(604)，所述第二连接板(604)远离第二连接杆(601)的侧面上设有上转板(602)、下转板(603)；所述第二连接板(604)的底部设有凸起一(605)。4.根据权利要求3所述的一种磁性表座，其特征在于：所述凸起一(605)设于轨道一(506)内并且能在轨道一(506)滑动；所述凸起一(605)的底端连接有第一锁紧旋钮(10)，所述第一锁紧旋钮(10)贯穿轨道一(506)设于上轨道环板(504)的底侧。5.根据权利要求1所述的一种磁性表座，其特征在于：所述第三连接组件(7)包括第三连接杆(701)、以及设于第三连接杆(701)端部的第三连接板(704)，所述第三连接板(704)远离第三连接杆(701)的侧面上设有上轴板(702)、下轴板(703)；所述第三连接板(704)的底部设有凸起二(705)。6.根据权利要求5所述的一种磁性表座，其特征在于：所述凸起二(705)设于轨道二(507)内并且能在轨道二(507)滑动；所述凸起二(705)的底端连接有第二锁紧旋钮(11)，所述第二锁紧旋钮(11)贯穿轨道二(507)设于下轨道环板(505)的底侧。7.根据权利要求1所述的一种磁性表座，其特征在于：所述夹持机构(8)包括套筒(801)、伸缩杆(803)、夹持板(805)；所述套筒(801)上端穿设于连接杆上且能在连接杆上运动；所述伸缩杆(803)设于套筒(801)的下端口且能够上下伸缩；所述夹持板(805)的端部设有夹持口(806)。8.根据权利要求7所述的一种磁性表座，其特征在于：所述套筒(801)的上端部设有第一锁紧手柄(802)；所述套筒(801)的下端部设有第二锁紧手柄(804)；所述夹持板(805)上

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920372774.5(22)申请日 2019.03.22(73)专利权人 新乡晨风绿能电气技术有限公司地址 453003 河南省新乡市红旗区新东大道（南）299号9号标准厂房(72)发明人 邓滩　曾昔斌　黎桂新　(74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 王玮(51)Int.Cl.H01R 13/66(2006.01)H01R 13/70(2006.01)H01R 13/639(2006.01)H01R 13/502(2006.01) (54)实用新型名称一种具有充电确认功能的充电连接器(57)摘要本实用新型具有充电确认功能的充电连接器，包括相连的连接头组件和连接器主体，连接器主体开设有安装槽和密封安装槽的主体上盖，安装槽内装设有充电确认组件，以及机械锁止件，机械锁止件设于充电确认组件的上端；充电确认组件包括相连的开关以及电阻PCB板，开关设于充电确认组件的上端，电阻PCB板与连接头组件相连；机械锁止件靠近所述连接头组件的一端设有锁钩，另一端设有解锁按钮，解锁按钮与所述开关抵接，且装设在主体上盖上，机械锁止件设有固定轴。在充电连接组件发生故障时，可直接打开主体上盖对充电确认组件进行更换和维修，可缩短更换和维修时间。充电确认组件将开关和电阻PCB板组装在一起，简化更换和维修

的程序。

权利要求书1页 说明书5页 附图5页CN 209526291 U2019.10.22

CN 209526291

U1.一种具有充电确认功能的充电连接器，包括相连的连接头组件和连接器主体，其特征在于，所述连接器主体开设有安装槽和密封所述安装槽的主体上盖，所述安装槽内装设有充电确认组件，以及机械锁止件，所述机械锁止件设于充电确认组件的上端；所述充电确认组件包括相连的开关以及电阻PCB板，所述开关设于所述充电确认组件的上端，所述电阻PCB板与所述连接头组件相连；所述机械锁止件靠近所述连接头组件的一端设有锁钩，另一端设有解锁按钮，所述解锁按钮与所述开关抵接，且装设在所述主体上盖上，所述机械锁止件设有固定轴，所述固定轴位于所述锁钩与所述解锁按钮之间，所述固定轴可旋转的装设在所述安装槽上。2.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述充电确认组件设有组件壳体，所述组件壳体包括上壳体及密封所述上壳体的密封盖，所述开关与所述电阻PCB板装设在所述上壳体内。3.如权利要求2所述具有充电确认功能的充电连接器，其特征在于，所述上壳体与所述密封盖开设有位置相对应的螺丝孔。4.如权利要求2所述具有充电确认功能的充电连接器，其特征在于，所述充电确认组件设有密封圈。5.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述开关为常闭开关。6.如权利要求5所述具有充电确认功能的充电连接器，其特征在于，所述开关设有开关弹片与开关触点，所述开关弹片与所述解锁按钮抵接。7.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述安装槽开设有装设所述固定轴的固定槽。8.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述电阻PCB板装设有电阻R1和电阻R2，所述电阻R1和所述电阻R2串联、和所述开关并联；所述电阻R2与所述开关串联。9.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述充电确认组件设有端子插孔，所述端子插孔与所述电阻PCB板相连，所述安装槽内设有与所述端子插孔位置相对应的端子，所述端子与所述连接头组件相连。10.如权利要求1所述具有充电确认功能的充电连接器，其特征在于，所述主体上盖设

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668301.X(22)申请日 2019.05.10(73)专利权人 南通雷圣特种电机有限公司地址 226500 江苏省如皋市石庄镇新生港社区17组(72)发明人 陆炳林　陆海波　杨海进　陈乃富　陆建　张海燕　(74)专利代理机构 北京国坤专利代理事务所(普通合伙) 11491代理人 赵红霞(51)Int.Cl.B62M 6/45(2010.01)H05K 7/20(2006.01)H05K 7/02(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种电动自行车控制器(57)摘要本实用新型公开了一种电动自行车控制器，包括壳体和线路板，线路板上设置有电机驱动电路、MCU、电源模块、UART通信电路以及保护电路，保护电路、UART通信电路以及电机驱动电路均与MCU电连接；壳体的一端设置有可拆卸的端盖，线路板插接于壳体内部，且线路板两侧面与壳体内壁之间具有散热腔，散热腔内设置有蛇形的换热管，换热管的一端连接有进气直管，另一端连接有出气直管，进气直管贯穿端盖且连接有集气罩，出气直管贯穿壳体的底板。通过改进线路板上的控制电路结构，增加保护电路，可提高电动车行驶的安全性。通过改进线路板的安装结构，提高通风散热性能，可避免线路板的温度过高而

影响正常工作和使用寿命。

权利要求书1页 说明书3页 附图5页CN 209938864 U2020.01.14

CN 209938864

U1.一种电动自行车控制器，包括壳体(1)和安装在壳体(1)内部的线路板(2)，其特征在于：所述线路板(2)上设置有电机驱动电路(22)、MCU(23)、电源模块(24)、UART通信电路(25)以及保护电路(21)，电机驱动电路(22)用于控制电机运行，电源模块(24)用于对电机驱动电路(22)、MCU(23)、UART通信电路(25)以及保护电路(21)供电，UART通信电路(25)用于输出信号，保护电路(21)用于对电动自行车的电池管理系统进行保护，MCU(23)用于接收信号、处理信号和输出信号，所述保护电路(21)、UART通信电路(25)以及电机驱动电路(22)均与MCU(23)电连接；所述壳体(1)的一端设置有可拆卸的端盖(11)，所述线路板(2)插接于壳体(1)内部，且线路板(2)两侧面与壳体(1)内壁之间具有散热腔(12)，所述散热腔(12)内设置有蛇形的换热管(13)，所述换热管(13)的一端连接有进气直管(14)，另一端连接有出气直管(15)，所述进气直管(14)贯穿端盖(11)且连接有集气罩(16)，所述出气直管(15)贯穿壳体(1)的底板。2.根据权利要求1所述的一种电动自行车控制器，其特征在于：所述保护电路(21)包括温度保护电路、欠压保护电路、短路保护电路和过流保护电路。3.根据权利要求1所述的一种电动自行车控制器，其特征在于：所述集气罩(16)的口部设置有过滤网(17)。4.根据权利要求1所述的一种电动自行车控制器，其特征在于：所述进气直管(14)、换热管(13)和出气直管(15)一体成型，所述集气罩(16)的小端与进气直管(14)螺纹连接；所述端盖(11)外侧的进气直管(14)以及壳体(1)底板外侧的出气直管(15)上均设置有定位螺母(18)。5.根据权利要求1所述的一种电动自行车控制器，其特征在于：所述壳体(1)的内壁设置有插槽，所述线路板(2)的两侧边位于插槽内，所述端盖(11)通过螺钉与壳体(1)相连，且端盖(11)的内侧面设置有弹性垫(19)，弹性垫(19)与线路板(2)压紧接触。6.根据权利要求1所述的一种电动自行车控制器，其特征在于：所述壳体(1)为塑料壳
