抽油机结构及分类

绪论

第 1 页(共 36 页) CYJY12-4.8-73HB型抽油机设计

1 绪 论

1.1抽油机的应用

油田开采原油的方法分为两类：一类是利用地层本身的能量来举升原油，称为自喷采油法，常见于新开发且储量大的一些油田；另一类是到了油田开发的中后期，地层本身能量不足以使原油产生自喷，必须人为地利用机械设备将原油举升到地面，称为人工举升采油法或机械采油法[1]。

上述采油方法中不利用抽油杆传递能量的抽油设备统称为无杆抽油设备，利用抽油杆上下往复进行驱动的抽油设备统称为有杆抽油设备。利用抽油杆旋转运动驱动井下单螺旋泵装置，虽然也有抽油杆，但习惯上不列入有杆抽油设备[3]。

有杆泵采油技术是应用最早也最为广泛的一种人工举升机械采油方法。有杆抽油系统主要有三部分组成：一是地面驱动设备即抽油机，它由电动机、减速器和四连杆机构(包括曲柄、连杆和游梁)等组成：二是井下的抽油泵(包括吸入阀、泵筒、柱塞和排出阀等)，安装于油管的下端：三是抽油杆，它把地面驱动设备的运动和动力传给井下抽油泵。

抽油机是一种把原动机的连续圆周运动变成往复自线运动，通过抽油杆带动抽油泵进行抽油的机械设备。游梁式抽油机是机械采油设备中问世最早的抽油机机种，1919年美国就开始批量生产这种抽油机。

目前我国大多数油田己相继进入了开发的中后期，油井逐渐丧失自喷能力，基本上己从自喷转入机采。80年代初，我国拥有机采油井2万口，占总油井数的57.3%，机采原油产量占总产量的27 %， 2000年我国油气田共有抽油机采油井约8万口，占油田总井数的90%。在这些机采油井中，采用抽油机有杆式抽油的占90%，采用电潜泵、水力活塞泵、射流泵、气举等其它无杆式抽油的只占10%。近几年，随着稳油控水和节能的要求不断提高，各种型式的节能型抽油机和长冲程抽油机的数量不断增加。由此可见，抽油机在各油田的生产中有着举足轻重的地位，并且随着油田的进一步开发，各种新型节能抽油机将会得到广泛地推广和应用。

中国石化游梁式抽油机

采购技术规范

目 录

1总则……………………………………………………………………………………………3

2产品描述………………………………………………………………………………………3

3执行标准………………………………………………………………………………………3

4产品分类………………………………………………………………………………………4

5基本参数………………………………………………………………………………………4

6 技术要求………………………………………………………………………………………5

6.1 一般要求. …………………………………………………………………………………5

6.2主要零部件设计要求…………………………………………………………………….…9

7产品实验方法及检验规则……………………………………………………10

7.1主要技术要求的检验方法……………………………………………………...11

7.2 减速器型式实验方法…………………………………………………………………..…11

7.3型式检验……………………………………………………………………………..……11

7.4 出厂检验………………………………………………………………………………..…12

7.5判断规则………………………………………………………………………………..…12

7.6 主要零部件的检验工程………………………………………………………………..…13

8 标志、包装和贮存………………………………………………………………………..…12

8.1 标志…………………………………………………………………………………..……12

8.2 包装…………………………………………………………………………………..……13

8.3 贮存…………………………………………………………………………………..……13

抽油机（俗称“磕头机”）

1、 概述

抽油机是开采石油的一种机器设备，俗称“磕头机”，通过加压的办法使石油出井。

2、工作原理

当抽油机上冲程时，油管弹性收缩向上运动，带动机械解堵采油器向上运动，撞击滑套产生振动；同时，正向单流阀关闭，变径活塞总成封堵油当抽油机下冲程时，油管弹性伸长向下运动，带动机械解堵采油器向下运动，撞击滑套产生振动；同时，反向单流阀部分关闭，变径活塞总成仍然封堵油套环形油道，使反向单流阀下方区域形成高压区，这一运动又对地层内的油流通道产生一种反向的冲击力。

油井内的机械解堵采油器就是利用油管柱周期性的弹性变形来产生周期性的上下往复运动，从而对地层产生抽吸挤压频繁交替变换的活塞作用。油层内“粘连”的液滴和堵塞颗粒物受到这种频繁地抽吸力和挤压力扰动后，被迫脱离原位，最终，使不易移动的液滴开始流动，使“粘连”的堵塞颗粒物脱离油道，实现疏通油道、扩大油流增加原油产量的目的。套环形油道，使正向单流阀下方区域形成负压区，相当于对地层产生了一个强大的抽吸力。磕头机即游梁式抽油机是油田广泛应用的传统抽油设备，通常由普通交流异步电动机直接拖动。其曲柄带以配重平衡块带动抽油杆，驱动井下抽油泵做固定周期的上下往复运动，把井下的油送到地面。在一个冲次内，随着抽油杆的上升/下降，而使电机工作在电动/发电状态。上升过程电机从电网吸收能量电动运行；下降过程电机的负载性质为位势负载，加之井下负压等使电动机处于发电状态，把机械能量转换成电能回馈到电网。

然而，井下油层的情况特别复杂，有富油井、贫油井之分，有稀油井、稠油井之别。恒速应用问题显而易见。如抛却这些不谈，就抽油机油泵本身而言，磨损后的活塞与衬套的间隙漏失等都是很难解决的问题，况且变化的地层因素如油中含砂、蜡、水、气等复杂情况也对每冲次抽出的油量有很大的影响。看来，只有调速驱动才能达到最佳控制。

引进调速传动后，可根据井下状态调节抽油机冲程频次及分别调节上、下行程的速度，在提高泵的充满系数的同时减少泵的漏失，以获得最大出油量。尤其是采用变频调速既无启动冲击，又可解决选型保守、线路较长等所致的功率因数偏低等问题，获得节能增效的同时又能提高整机寿命。尤其是油泵的寿命，减少机械故障提高可靠性.

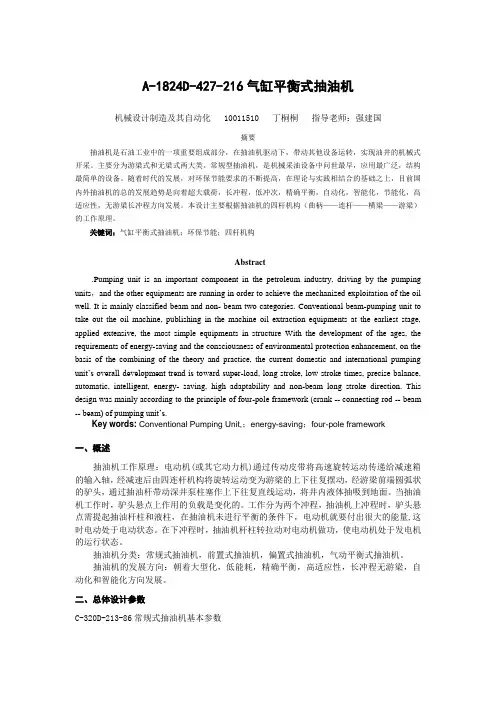

A-1824D-427-216气缸平衡式抽油机

机械设计制造及其自动化 10011510 丁桐桐 指导老师：强建国

摘要

抽油机是石油工业中的一项重要组成部分，在抽油机驱动下，带动其他设备运转，实现油井的机械式开采。主要分为游梁式和无梁式两大类。常规型抽油机，是机械采油设备中问世最早，应用最广泛，结构最简单的设备。随着时代的发展，对环保节能要求的不断提高，在理论与实践相结合的基础之上，目前国内外抽油机的总的发展趋势是向着超大载荷，长冲程，低冲次，精确平衡，自动化，智能化，节能化，高适应性，无游梁长冲程方向发展。本设计主要根据抽油机的四杆机构（曲柄——连杆——横梁——游梁）的工作原理。

关键词：气缸平衡式抽油机；环保节能；四杆机构

Abstract

.Pumping unit is an important component in the petroleum industry, driving by the pumping

units，and the other equipments are running in order to achieve the mechanized exploitation of the oil

well. It is mainly classified beam and non- beam two categories. Conventional beam-pumping unit to

take out the oil machine, publishing in the machine oil extraction equipments at the earliest stage,

applied extensive, the most simple equipments in structure With the development of the ages, the
