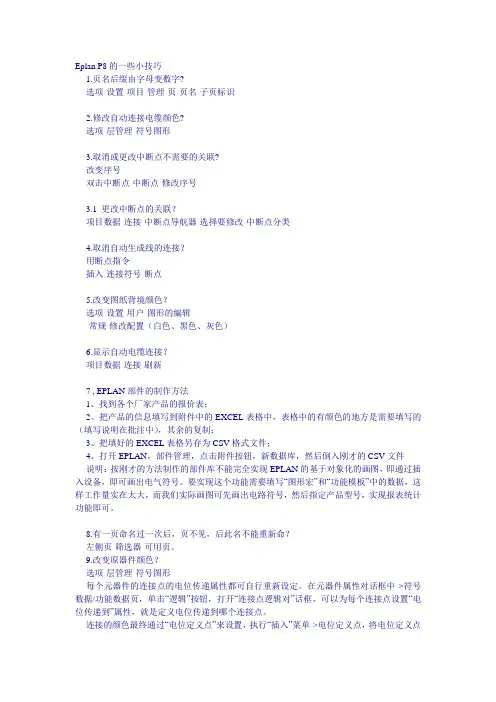

EPLAN⼏个使⽤的⼩技巧,⾮常有⽤Eplan P8的⼀些⼩技巧1、页名后缀由字母变数字?选项-设置-项⽬-管理-页-页名-⼦页标识2、修改⾃动连接电缆颜⾊?选项-层管理-符号图形3、取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3、1 更改中断点的关联？项⽬数据-连接-中断点导航器-选择要修改-中断点分类4、取消⾃动⽣成线的连接？⽤断点指令插⼊-连接符号-断点5、改变图纸背境颜⾊？选项-设置-⽤户-图形的编辑-常规-修改配置(⽩⾊、⿊⾊、灰⾊)6、显⽰⾃动电缆连接？项⽬数据-连接-刷新7 , EPLAN部件的制作⽅法1、找到各个⼚家产品的报价表;2、把产品的信息填写到附件中的EXCEL表格中,表格中的有颜⾊的地⽅就是需要填写的(填写说明在批注中),其余的复制;3、把填好的EXCEL表格另存为CSV格式⽂件;4、打开EPLAN,部件管理,点击附件按钮,新数据库,然后倒⼊刚才的CSV⽂件说明:按刚才的⽅法制作的部件库不能完全实现EPLAN的基于对象化的画图,即通过插⼊设备,即可画出电⽓符号。

要实现这个功能需要填写“图形宏”与“功能模板”中的数据,这样⼯作量实在太⼤,⽽我们实际画图可先画出电路符号,然后指定产品型号,实现报表统计功能即可。

8、有⼀页命名过⼀次后,页不见,后此名不能重新命？左侧页-筛选器-可⽤页。

9、改变原器件颜⾊？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可⾃⾏重新设定。

在元器件属性对话框中->符号数据/功能数据页,单击“逻辑”按钮,打开“连接点逻辑对”话框,可以为每个连接点设置“电位传递到”属性,就就是定义电位传递到哪个连接点。

连接的颜⾊最终通过“电位定义点”来设置,执⾏“插⼊”菜单->电位定义点,将电位定义点放在导线连接上,在属性对话框中->“连接图形”页中,改变“颜⾊”属性即可。

这样,在执⾏“项⽬数据”菜单->“连接”->“刷新”命令进⾏刷新,则具有相同电位的导线连接的颜⾊就⼀致了。

为什么要先将他导出来呢
是【附加】
一定要在这个窗口中导入丆这样导入到我们新建的部件库里的両両
生产商和型号
型号
器件名称
在功能定义中选择
只有进行了功能定义才能实现面向对象设计，即通过插入设备来插入原理图符号。

至于安装数据选项卡中的内容，用于做面板布局时提供尺寸等等，这里就不再多说了。

这样自定义部件工作就完成了。

如果我们在设计院工作或者自己的设计工作经常使用基本固定的部件库，建立自己的部件库是非常必要的，并且自定义部件也很简单。

关于自定义部件及部件库到这里就介绍完了，读者稍加练习相信完全能够掌握。

3. 断点(Break Point)： 在 EPLAN 中，当两个符号的连接点对齐时，
系统会自动连线。但有时候如果我们不希望自动连 线，可以在自动连线的任意位置插入一个“断点“。 断点默认是隐藏的，可以通过【视图→隐藏元素】查 看隐藏元素，断点显示为一个灰色的小圆圈。删掉它 系统可以恢复自动连线。
34,如何导入*.MDB 的部件库 1、如果是 P8 的格式，在菜单“工具->部件->部件管理”中的“附加->常规->部件数据库”选 择需要导入的数据库，然后确定，再在“附加->导出”中，导出为“*.CSV”的格式。导出完成 后，再在“附加->常规->部件数据库”选择原来的数据库“ESS_part001.mdb”，再“附加->导入” 文件选刚导出的“*.CSV”即可。 2、如果是 eplan 5 的格式，直接在“附加->导入”中，“文件类型”选“Eplan 5”，文件选要导 入的产器数据库文件即可
导入中文件类型选eplan5文件选要导入的产器数据库文件即可35编辑的图框工具主数据图框打开打开你所要编辑的图框然后就可以修改了1为何在功能文本区或者自由文本区域备注区域等输入文字时会提示根据权限管理中的当前规定不允许输入字典中没有的文本
Eplan P8 的一些小技巧 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识
35,编辑的图框 工具－－＞主数据－－＞图框－－＞打开，打开你所要编辑的图框，然后就可以修改了 1、为何在功能文本区（或者自由文本区域，备注区域）等输入文字时会提示“根据权限管理 中的当前规定，不允许输入字典中没有的文本”？
在 EPLAN 启动时用户会提示选择“初学者”“进阶者”“专家”三种用户，选择不同的用户菜 单中显示的内容及用户权限是不同的。

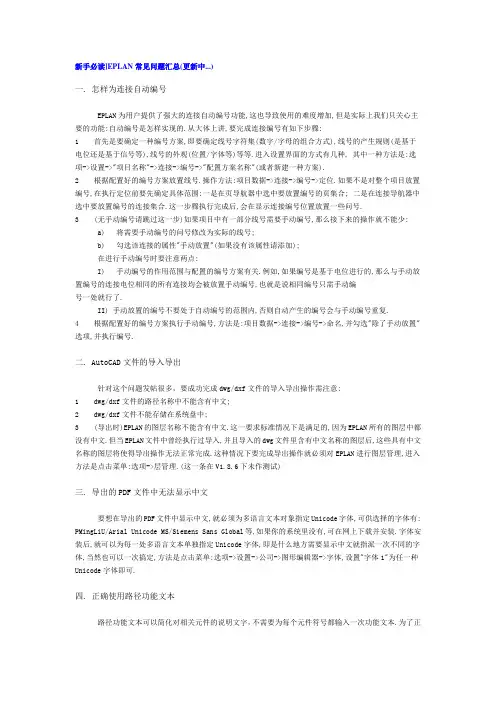

新手必读]EPLAN常见问题汇总(更新中...)一. 怎样为连接自动编号EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的.从大体上讲,要完成连接编号有如下步骤:1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等.进入设置界面的方式有几种, 其中一种方法是:选项->设置->"项目名称"->连接->编号->"配置方案名称"(或者新建一种方案).2 根据配置好的编号方案放置线号.操作方法:项目数据->连接->编号->定位.如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合; 二是在连接导航器中选中要放置编号的连接集合.这一步骤执行完成后,会在显示连接编号位置放置一些问号.3 (无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少:a) 将需要手动编号的问号修改为实际的线号;b) 勾选该连接的属性"手动放置"(如果没有该属性请添加);在进行手动编号时要注意两点:I) 手动编号的作用范围与配置的编号方案有关.例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了.II) 手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复.4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选"除了手动放置"选项,并执行编号.二. AutoCAD文件的导入导出针对这个问题发帖很多，要成功完成dwg/dxf文件的导入导出操作需注意:1 dwg/dxf文件的路径名称中不能含有中文;2 dwg/dxf文件不能存储在系统盘中;3 (导出时)EPLAN的图层名称不能含有中文.这一要求标准情况下是满足的,因为EPLAN所有的图层中都没有中文.但当EPLAN文件中曾经执行过导入,并且导入的dwg文件里含有中文名称的图层后,这些具有中文名称的图层将使得导出操作无法正常完成.这种情况下要完成导出操作就必须对EPLAN进行图层管理,进入方法是点击菜单:选项->层管理.(这一条在V1.8.6下未作测试)三. 导出的PDF文件中无法显示中文要想在导出的PDF文件中显示中文,就必须为多语言文本对象指定Unicode字体,可供选择的字体有: PMingLiU/Arial Unicode MS/Siemens Sans Global等,如果你的系统里没有,可在网上下载并安装.字体安装后,就可以为每一处多语言文本单独指定Unicode字体,即是什么地方需要显示中文就指派一次不同的字体,当然也可以一次搞定,方法是点击菜单:选项->设置->公司->图形编辑器->字体,设置"字体1"为任一种Unicode字体即可.四. 正确使用路径功能文本路径功能文本可以简化对相关元件的说明文字，不需要为每个元件符号都输入一次功能文本.为了正确理解和使用,我们首先得知道路径是怎么回事:路径:图框被分为多个路径来更快的找到放置的组件。
