光纤电流传感器的调研
- 格式:docx
- 大小:273.33 KB
- 文档页数:19

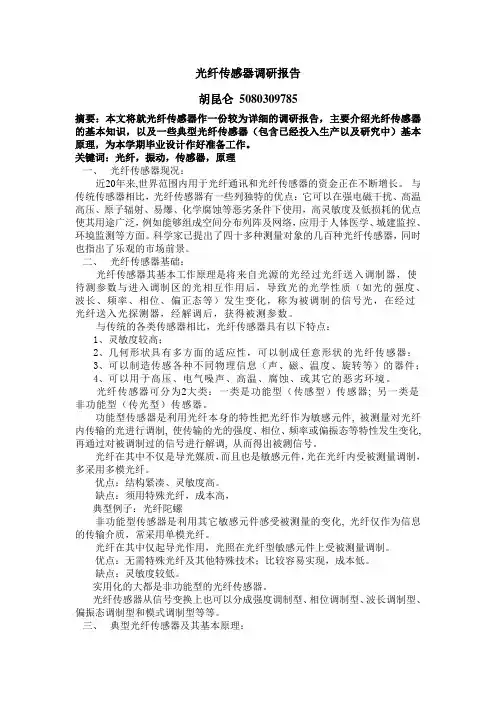

光纤传感器调研报告胡昆仑5080309785摘要:本文将就光纤传感器作一份较为详细的调研报告,主要介绍光纤传感器的基本知识,以及一些典型光纤传感器(包含已经投入生产以及研究中)基本原理,为本学期毕业设计作好准备工作。
关键词:光纤,振动,传感器,原理一、光纤传感器现况:近20年来,世界范围内用于光纤通讯和光纤传感器的资金正在不断增长。
与传统传感器相比,光纤传感器有一些列独特的优点:它可以在强电磁干扰、高温高压、原子辐射、易爆、化学腐蚀等恶劣条件下使用,高灵敏度及低损耗的优点使其用途广泛,例如能够组成空间分布列阵及网络,应用于人体医学、城建监控、环境监测等方面。
科学家已提出了四十多种测量对象的几百种光纤传感器,同时也指出了乐观的市场前景。
二、光纤传感器基础:光纤传感器其基本工作原理是将来自光源的光经过光纤送入调制器,使待测参数与进入调制区的光相互作用后,导致光的光学性质(如光的强度、波长、频率、相位、偏正态等)发生变化,称为被调制的信号光,在经过光纤送入光探测器,经解调后,获得被测参数。
与传统的各类传感器相比,光纤传感器具有以下特点:1、灵敏度较高;2、几何形状具有多方面的适应性,可以制成任意形状的光纤传感器;3、可以制造传感各种不同物理信息(声、磁、温度、旋转等)的器件;4、可以用于高压、电气噪声、高温、腐蚀、或其它的恶劣环境。
光纤传感器可分为2大类:一类是功能型(传感型)传感器; 另一类是非功能型(传光型)传感器。
功能型传感器是利用光纤本身的特性把光纤作为敏感元件, 被测量对光纤内传输的光进行调制, 使传输的光的强度、相位、频率或偏振态等特性发生变化, 再通过对被调制过的信号进行解调, 从而得出被测信号。
光纤在其中不仅是导光媒质,而且也是敏感元件,光在光纤内受被测量调制,多采用多模光纤。
优点:结构紧凑、灵敏度高。
缺点:须用特殊光纤,成本高,典型例子:光纤陀螺非功能型传感器是利用其它敏感元件感受被测量的变化, 光纤仅作为信息的传输介质,常采用单模光纤。
光纤传感技术的研究及应用随着科技的不断发展,人们对于传感技术的需求也越来越高。
而在传感技术中,光纤传感技术无疑是一种颇为先进的技术。
本文将重点介绍光纤传感技术的研究和应用。
一、光纤传感技术的定义与特点光纤传感技术是一种利用光纤传输光信号来传感物理量的技术。
相对于传统传感技术,其具有以下几个特点:1、高灵敏度和高分辨率:光纤传感技术可以输出高精度且稳定的信号,从而能够对微小的物理量变化做出快速响应。
2、抗干扰性能好:光纤传感技术的测量不会受到外界较大的电磁干扰和温度变化的影响,具有很好的抗干扰性能。
3、安装方便:由于光纤外径小、重量轻,因此方便在各种实际环境中安装,安装操作简单、灵活方便。
二、光纤传感技术的研究进展自上世纪70年代开始,光纤传感技术就逐渐开始得到关注。
如今,这项技术已经被广泛应用于医疗、航空航天、军事、地质勘探、电力、通讯等领域。
而在光纤传感技术研究领域,下面列举出几个重要的方向。
1、光纤传感器的研制:如光纤温度、应变传感器、光纤加速度传感器、光纤压力传感器等。
光纤传感器将光纤的光学特性相结合,能够实现对环境参数的灵敏监测和精确测量。
2、光纤传感器网络的研究:随着智能化技术的不断进步,光纤传感器网络也因此得到广泛研究。
光纤传感器网络结构简单、各节点可互连互通,且能够对环境的多种参数进行实时监测,广泛运用于航空、通讯、医疗等不同领域。
3、光纤微波传感技术的研究:利用光纤的响应特性实现微波电场、磁场等物理量的测量和检测。
这种光纤微波传感技术在军事、安全监视和通讯系统中有着广泛应用。
三、光纤传感技术的应用光纤传感技术已经应用于众多领域,下面列举出几个代表性的应用案例。
1、医疗领域:光纤生物传感器用于血流速度监测、生物分子检测等医疗应用,大大提高了医疗技术水平和诊治效率。
2、地质勘探领域:通过测量矿区地下水位,能够预防地下水突发泄漏,保障采矿安全。
3、电力领域:光纤缆的应用可以精确监测电力线路的振动和应力情况,提高线路故障定位精度。
光纤传感器的研究与应用摘要光纤传感器作为现代传感技术的关键组成元素,凭借其高精度、高灵敏度和卓越的抗干扰性能,在工业自动化、环境监测、医疗健康等多个领域展现出巨大的应用潜力。
本研究全面回顾了光纤传感器的发展背景,深入剖析了其基本工作原理,详尽介绍了设计与制造的先进方法,并广泛探讨了其在不同行业应用的现状。
研究中,我们创新性地提出了一种新型传感器结构设计思路,通过精细选择材料与优化制造流程,显著增强了传感器的整体性能。
应用实践表明,光纤传感器在实现工业自动化过程中的温度、压力、位移等关键参数的实时监控与精确管理,以及在环境监测、医疗健康领域的应用中均取得了突破性成就,充分展示了其在未来科技与社会发展中的广阔应用前景与深远影响。
科技进步与市场需求的不断演进,正引领光纤传感器技术步入一个创新与突破的新纪元。
未来展望中,光纤传感器技术将趋向于更高灵敏度、更优精度及深度智能化的进化之路,依托于新材料、新工艺及集成技术的集成,推动实现传感器的多功能集成与智能化管理的飞跃。
此趋势下,光纤传感器在航空航天、军事防御、交通运输等关键领域的应用将获得更深层次的拓展,以精准适配各领域独特需求的挑战。
然而,这一系列的进展伴随着技术难题的升级与市场竞争的加剧,对企业提出了在技术创新能力和品牌影响力上持续提升的要求,以巩固市场地位。
本研究不仅为光纤传感器的设计与制造工艺开辟了新颖思路与途径,也为跨领域应用提供了新视点与借鉴案例,对加速光纤传感器技术的迭代进步与广泛应用具有深远的意义。
关键词:光纤传感器;设计与制作;应用研究;技术创新;发展趋势目录摘要 (1)第一章引言 (3)1.1 研究背景与应用意义 (3)1.2 国内外研究现状 (4)1.3 研究方法与创新点 (5)第二章光纤传感器的基本原理 (6)2.1 光纤传感技术的基础 (6)2.2 光纤传感器的分类与特点 (7)2.3 关键技术分析 (8)第三章光纤传感器的设计与制作 (10)3.1 传感器结构设计 (10)3.2 材料选择与制作工艺 (11)3.3 性能优化策略 (11)第四章光纤传感器的应用研究 (13)4.1 在工业自动化中的应用 (13)4.2 在环境监测中的应用 (14)4.3 在医疗健康领域的应用 (14)第五章光纤传感器的发展趋势 (16)5.1 技术创新与突破 (16)5.2 行业应用的拓展 (17)5.3 面临的挑战与机遇 (17)第六章结论与展望 (19)6.1 研究总结 (19)6.2 未来研究方向 (20)第一章引言1.1 研究背景与应用意义光纤传感器的研究与应用在当前科技发展的浪潮中占据了重要地位。
光纤传感器应用及发展现状光纤传感器是利用光纤中的光进行测量和检测的一种传感器。
它具有高灵敏度、抗电磁干扰、体积小、重量轻、耐腐蚀等特点,广泛应用于医疗、环境监测、工业生产等领域。
以下是光纤传感器的应用及发展现状的详细分析。
首先,光纤传感器在医疗领域中有着广泛的应用。
例如,光纤生物传感器可以检测人体的血压、心率、血氧饱和度等生理指标,可以应用于心电监护、无创血压监测等医疗设备中。
此外,光纤传感器还可以用于医疗图像设备中,如光纤内窥镜和光纤显微镜,能够实时监测病变的情况,提高治疗效果。
另外,光纤传感器在环境监测领域也有着重要的应用。
通过将光纤传感器埋设在土壤、地下水或空气中,可以实时、连续地监测环境中的温度、湿度、气体浓度等参数,并及时报警。
光纤传感器能够承受恶劣的环境条件,保证监测数据的准确性和可靠性,对环境保护和生态监测起着重要作用。
此外,光纤传感器在工业生产中也有广泛应用。
光纤传感器可以应用于激光加工、机器人控制、温度测量等领域,能够实现高精度、高效率的生产过程。
同时,光纤传感器还可以检测工业设备的磨损、变形等参数,提前预警设备的故障,减少生产事故的发生。
随着科技的不断发展,光纤传感器也在不断创新和改进中。
在传感器的结构方面,人们正在研究和开发新型的光纤传感器材料,以提高其灵敏度和稳定性。
在传感器的性能方面,人们还在探索光纤传感器的自适应、自适应、智能化等特性,以满足各种复杂环境下的应用需求。
此外,光纤传感器在应用领域的拓展也是一个重要的发展方向。
例如,近年来,光纤传感器在风能、太阳能发电领域得到了广泛应用。
通过光纤传感器监测风力发电机的风速、转速等参数,可以实现对发电机的智能控制和优化运行。
在太阳能发电中,光纤传感器可以检测光纤中的光照强度,帮助提高太阳能电池板的效率。
总的来说,光纤传感器作为一种新型的传感器技术,具有很大的发展潜力。
在医疗、环境监测、工业生产等领域的应用已经取得了显著的成果,并得到了广泛应用。

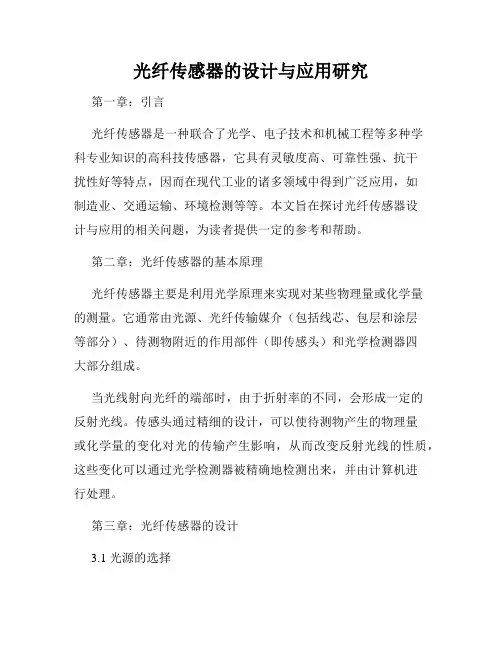

光纤传感器的设计与应用研究第一章:引言光纤传感器是一种联合了光学、电子技术和机械工程等多种学科专业知识的高科技传感器,它具有灵敏度高、可靠性强、抗干扰性好等特点,因而在现代工业的诸多领域中得到广泛应用,如制造业、交通运输、环境检测等等。
本文旨在探讨光纤传感器设计与应用的相关问题,为读者提供一定的参考和帮助。
第二章:光纤传感器的基本原理光纤传感器主要是利用光学原理来实现对某些物理量或化学量的测量。
它通常由光源、光纤传输媒介(包括线芯、包层和涂层等部分)、待测物附近的作用部件(即传感头)和光学检测器四大部分组成。
当光线射向光纤的端部时,由于折射率的不同,会形成一定的反射光线。
传感头通过精细的设计,可以使待测物产生的物理量或化学量的变化对光的传输产生影响,从而改变反射光线的性质,这些变化可以通过光学检测器被精确地检测出来,并由计算机进行处理。
第三章:光纤传感器的设计3.1 光源的选择在选择光源时,应考虑到其光功率、波长、稳定性、寿命以及光源所需的驱动电路等因素。
目前常用的光源有激光二极管、发光二极管、激光器以及白炽灯等,选择时需要根据具体应用场景进行判断。
3.2 线芯的选择线芯是光纤传感器中最关键的部分之一,其影响着信号传输的速度和性能。
常用的线芯材料有聚光纤、硅光纤、氟化物玻璃光纤和石英光纤等。
聚光纤具有成本低、易加工的优点,但在抗温度、耐腐蚀等性能上不如其他材料。
石英光纤则具有优异的性能,但其加工和成本较高。
3.3 传感头的设计传感头的设计需要综合考虑多种因素,如灵敏度、精度、可靠性和适应性等。
其主要任务是将待测物理量(例如温度、压力、振动等)转化为对光纤信号的影响,因此需要合理的制作工艺和材料的选择。
3.4 光学检测器的选择光学检测器主要有光纤光栅光谱仪、光纤光学振荡器、干涉仪、CCD摄像机等多种形式。
在选择时需要综合考虑其波长范围、分辨率、探测灵敏度和抗干扰性等性能指标。
第四章:光纤传感器的应用4.1 工业检测领域由于光纤传感器具有高灵敏度和可靠性好的特点,因而在工业检测领域中得到了广泛应用。

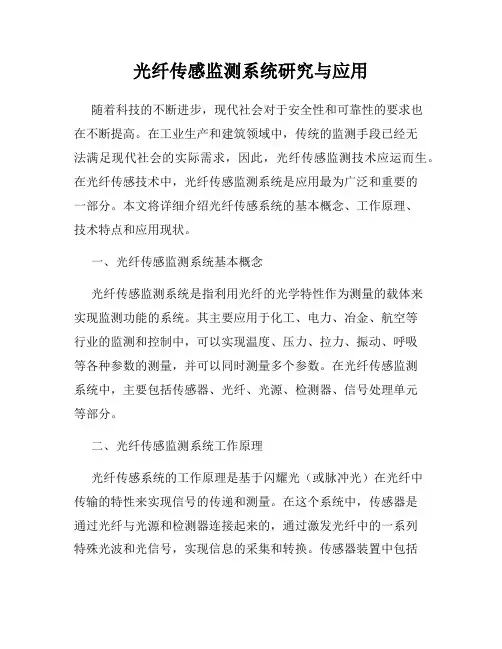

光纤传感监测系统研究与应用随着科技的不断进步,现代社会对于安全性和可靠性的要求也在不断提高。
在工业生产和建筑领域中,传统的监测手段已经无法满足现代社会的实际需求,因此,光纤传感监测技术应运而生。
在光纤传感技术中,光纤传感监测系统是应用最为广泛和重要的一部分。
本文将详细介绍光纤传感系统的基本概念、工作原理、技术特点和应用现状。
一、光纤传感监测系统基本概念光纤传感监测系统是指利用光纤的光学特性作为测量的载体来实现监测功能的系统。
其主要应用于化工、电力、冶金、航空等行业的监测和控制中,可以实现温度、压力、拉力、振动、呼吸等各种参数的测量,并可以同时测量多个参数。
在光纤传感监测系统中,主要包括传感器、光纤、光源、检测器、信号处理单元等部分。
二、光纤传感监测系统工作原理光纤传感系统的工作原理是基于闪耀光(或脉冲光)在光纤中传输的特性来实现信号的传递和测量。
在这个系统中,传感器是通过光纤与光源和检测器连接起来的,通过激发光纤中的一系列特殊光波和光信号,实现信息的采集和转换。
传感器装置中包括波导器,反射镜,衍射光栅或其它光学元件,可以实现对物体的温度、力量、形变、化学等多种参数的测量。
三、光纤传感技术特点光纤传感技术是比较新颖和实用的一种传感技术,其特点如下:1.传感体积小,便于安装和维护。
2.系统具有长距离传输能力,信号损耗小。
3.光纤传感技术具有高精度和高可靠性,工作稳定。
4.光纤传感系统可以同时监测多种参数,可靠性较高。
5.光纤传感技术具有快速响应和动态测量的优势。
四、光纤传感监测系统应用现状光纤传感监测技术已经成功应用于许多领域,如电力、水利、航空、交通、冶金、石油等。
在电力工业领域中,光纤传感技术用于电力电缆温度监测、发电机蜗杆轴瓦温升和振动监测、变压器油位监测等;在水利工业领域,光纤传感技术用于大坝、水闸、海上石油钻井平台和船舶的监测;在石油工业领域,光纤传感技术可以实现井下压力监测、油井温度监测等。
大学物理光纤传感器实验报告一、实验目的1、了解光纤传感器的工作原理和基本结构。
2、掌握光纤传感器测量位移、温度等物理量的方法。
3、学会使用相关仪器对光纤传感器的性能进行测试和分析。
二、实验原理光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。
它基于光在光纤中传输时的特性,如光的强度、波长、相位等会受到外界因素的影响而发生变化。
在位移测量中,通常利用光纤的微弯损耗原理。
当光纤发生弯曲时,光在纤芯和包层界面的全反射条件被破坏,从而导致光的传输损耗增加。
通过测量光强的变化,可以得到光纤的弯曲程度,进而推算出位移量。
在温度测量中,常采用光纤的热光效应或热膨胀效应。
热光效应指的是光纤材料的折射率随温度变化而改变,从而影响光的传输特性;热膨胀效应则是光纤的长度随温度变化而伸长或缩短,导致光程发生改变。
三、实验仪器1、光纤传感器实验仪:包括光源、光纤探头、光电探测器、信号处理电路等。
2、位移台:用于精确控制位移量。
3、温控箱:提供稳定的温度环境。
4、数字示波器:用于观测和记录电信号。
5、计算机:用于数据采集和处理。
四、实验步骤1、位移测量实验连接好实验仪器,打开光源和信号处理电路。
将光纤探头固定在位移台上,调整探头与被测物体的初始距离。
缓慢移动位移台,改变探头与被测物体的距离,同时观察数字示波器上输出信号的变化。
记录不同位移量对应的输出电压值,并绘制位移电压曲线。
2、温度测量实验将光纤探头放入温控箱中,设置不同的温度值。
等待温度稳定后,记录数字示波器上的输出电压值。
绘制温度电压曲线。
五、实验数据及处理1、位移测量实验数据|位移(mm)|输出电压(V)|||||00|05||05|12||10|18||15|23||20|28|以位移为横坐标,输出电压为纵坐标,绘制位移电压曲线。
通过对曲线进行拟合,可以得到位移与输出电压之间的线性关系。
2、温度测量实验数据|温度(℃)|输出电压(V)|||||200|08||300|15||400|21||500|28||600|35|同样以温度为横坐标,输出电压为纵坐标,绘制温度电压曲线。

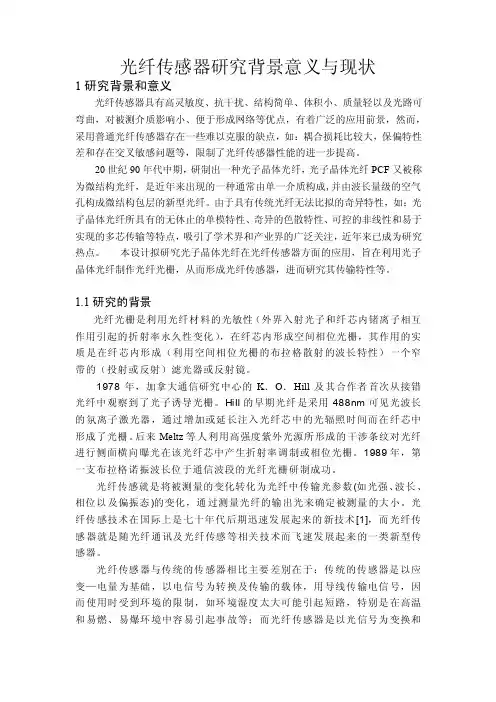

光纤传感器研究背景意义与现状1研究背景和意义光纤传感器具有高灵敏度、抗干扰、结构简单、体积小、质量轻以及光路可弯曲,对被测介质影响小、便于形成网络等优点,有着广泛的应用前景,然而,采用普通光纤传感器存在一些难以克服的缺点,如:耦合损耗比较大,保偏特性差和存在交叉敏感问题等,限制了光纤传感器性能的进一步提高。
20世纪90年代中期,研制出一种光子晶体光纤,光子晶体光纤PCF又被称为微结构光纤,是近年来出现的一种通常由单一介质构成,并由波长量级的空气孔构成微结构包层的新型光纤。
由于具有传统光纤无法比拟的奇异特性,如:光子晶体光纤所具有的无休止的单模特性、奇异的色散特性、可控的非线性和易于实现的多芯传输等特点,吸引了学术界和产业界的广泛关注,近年来已成为研究热点。
本设计拟研究光子晶体光纤在光纤传感器方面的应用,旨在利用光子晶体光纤制作光纤光栅,从而形成光纤传感器,进而研究其传输特性等。
1.1研究的背景光纤光栅是利用光纤材料的光敏性(外界入射光子和纤芯内锗离子相互作用引起的折射率永久性变化),在纤芯内形成空间相位光栅,其作用的实质是在纤芯内形成(利用空间相位光栅的布拉格散射的波长特性)一个窄带的(投射或反射)滤光器或反射镜。
1978年,加拿大通信研究中心的K.O.Hill及其合作者首次从接错光纤中观察到了光子诱导光栅。
Hill的早期光纤是采用488nm可见光波长的氛离子激光器,通过增加或延长注入光纤芯中的光辐照时间而在纤芯中形成了光栅。
后来Meltz等人利用高强度紫外光源所形成的干涉条纹对光纤进行侧面横向曝光在该光纤芯中产生折射率调制或相位光栅。
1989年,第一支布拉格诺振波长位于通信波段的光纤光栅研制成功。
光纤传感就是将被测量的变化转化为光纤中传输光参数(如光强、波长、相位以及偏振态)的变化,通过测量光纤的输出光来确定被测量的大小。
光纤传感技术在国际上是七十年代后期迅速发展起来的新技术[1],而光纤传感器就是随光纤通讯及光纤传感等相关技术而飞速发展起来的一类新型传感器。
第1篇一、实验目的1. 理解光纤传感器的原理和结构。
2. 掌握光纤传感器的制作和调试方法。
3. 通过实验,验证光纤传感器在测量位移和温度等方面的性能。
二、实验原理光纤传感器是一种利用光纤的传输特性来实现对各种物理量进行测量的传感器。
其基本原理是:当光纤受到外界物理量的影响时,光纤的传输特性(如强度、相位、偏振态等)会发生变化,通过检测这些变化,就可以实现对物理量的测量。
本实验主要采用反射式光纤位移传感器和光纤温度传感器。
反射式光纤位移传感器的工作原理是:当光纤受到位移的影响时,光纤的反射光强会发生变化,通过检测光强的变化,就可以得到位移量。
光纤温度传感器的工作原理是:当光纤受到温度的影响时,光纤的折射率会发生变化,通过检测折射率的变化,就可以得到温度量。
三、实验仪器与设备1. 光纤传感器实验仪2. 激光器及电源3. 光纤剥线钳4. 宝石刀5. 激光功率计6. 五位调整架7. 显微镜8. 显示器四、实验步骤1. 搭建实验平台:将光纤传感器实验仪、激光器、光纤等设备连接好,确保实验平台的稳定性和安全性。
2. 制作光纤传感器:使用光纤剥线钳、宝石刀等工具,将光纤剥去外层保护层,形成裸光纤。
然后将裸光纤按照设计要求连接成反射式光纤位移传感器和光纤温度传感器。
3. 调试光纤传感器:调整激光器功率、光纤位置等参数,使光纤传感器正常工作。
4. 测量位移:将光纤位移传感器放置在待测物体上,通过调整光纤位置,使光纤反射光强发生变化。
记录不同位移量下的光强变化数据。
5. 测量温度:将光纤温度传感器放置在待测物体上,通过调整光纤位置,使光纤反射光强发生变化。
记录不同温度下的光强变化数据。
6. 数据处理与分析:将实验数据输入计算机,利用相关软件进行数据处理和分析,得到位移和温度的测量结果。
五、实验结果与分析1. 位移测量结果:根据实验数据,绘制位移-光强曲线。
从曲线可以看出,光纤位移传感器在测量位移方面具有良好的线性度和灵敏度。
光纤传感技术的研究综述在各种传感技术中,光纤传感技术是一种较新、发展较快的技术,它可以用于环境监测、医学检测、安全监控等领域。
本篇文章将对光纤传感技术的研究现状、发展趋势和应用前景进行综述。
1. 光纤传感技术的基本原理光纤传感技术是一种基于光纤的物理传感技术,利用光纤的物理特性来进行传感信号的测量、传输和处理。
利用光纤传感技术可以实现对温度、压力、应力、振动、湿度等物理量的测量。
光纤传感技术的基本原理是利用光纤传输光信号的特性,通过重复思想的反射和折射来实现传感信号的测量。
光纤传感技术的基本组成部分包括光源、光纤、探测器和信号处理装置等。
2. 光纤传感技术的发展历程光纤传感技术的发展可以追溯到上世纪60年代初期。
最初,光纤传感技术主要应用于通信领域,用于实现传输信号的传递。
1976年,美国物理学家利用自制的光纤传感系统实现了对生物有机物的测量,为光纤传感技术的应用奠定了基础。
80年代初期,由于光纤材料的不断发展和制造工艺的改进,光纤传感技术逐步得到了广泛应用。
光纤传感技术的应用领域也在不断扩展,如利用光纤传感技术来测量工业控制系统中的压力、温度等物理量;利用光纤传感技术来进行地震、风力和海洋测量。
90年代初期,光纤传感技术的研究重点逐渐转向传感器的设计和制造,推动了光纤传感技术的快速发展。
3. 光纤传感技术的研究现状近年来,随着科技的不断进步和需求的改变,光纤传感技术的研究也取得了长足发展。
光纤传感技术的研究现状主要有以下几个方面:(1)传感器的设计和制造。
传感器是光纤传感技术最重要的组成部分之一。
当前,传感器的设计和制造已经进入了高度发展阶段,能够满足多种应用需求。
例如,针对不同的物理量可以设计不同的传感器,并通过改变传感元件的工艺和结构来实现对特定物理量的测量。
(2)信号处理技术的研究。
在光纤传感技术中,信号处理技术是十分重要的一环。
当前,信号处理技术的研究重点主要集中在数据采集、信号特征提取、数据建模和算法设计等方面。
1 光纤电流传感器的调研 一种高度灵敏的小型光纤电流传感器
摘 要 中文摘要部分: 随着电力系统的发展,传统的电流测量器件在现代电力系统中缺点越来越明显,如:传统电磁式互感器已经不能满足高压下大电流的检测需要,因此寻求合适的替代产品成为必然。与此同时,光纤传感技术在电流测试中优势逐渐增多,所以人们对光纤传感技术在电流测量中的运用更加重视。本文介绍的光纤电流传感器正是以光纤传感技术为基础的传感器件,器件以光纤作为传输媒质,用以法拉第磁光效应为工作原理的磁光材料作为传感元件,具有抗电磁干扰、重量轻、尺寸小、带宽大、信号传输方便、结构稳定、灵敏度高、可实现电流值的线性检测等特点,适用于电力系统中高压下的电流检测。但同时,由于光纤自身存在弯曲损耗,限制了小型化设备的发展。文章中简要介绍了光纤电流传感器的研究现状、现实意义和研究背景,详细论述了一种新型的高灵敏度小型光纤电流传感器,包括理论基础,实验过程和数据分析。最后得出结论,此高灵敏度的小型光纤电流传感器,在保持很高的抗弯曲能力的同时,可以达到更高的电流灵敏度。
关键词:光纤电流传感器,法拉第效应,弯曲不敏感光纤,双折射 PACS: 07.07.Df , 02.10.Yn, 03.50.-z,06.30.Gv 2
1 引 言 目前,国外已有 2000 千伏的输电线路投入使用,国内的电压等级也将继续提高。随着电压等级的大幅度提高,传统的电磁感应式电流互感器逐渐显露出它的局限性。首先是绝缘问题,电压的提高给绝缘带来了更大的技术困难,同时绝缘尺寸的加大又造成了互感器的结构更加复杂,体积和重量又随之增大,导致了运输、安装、调试、维修上的困难。其次是成本问题,电磁感应式电流互感器的成本随着电压等级的升高按几何级数增加。在这种情况下,以光电子为基础的光纤电流传感器向传统的测量方式提出了挑战,研制全新的电流传感器就成为必然。 目前为止,所研究光纤电流传感器的工作原理可以概括为四大类。 第一类是利用法拉第效应(Faraday Effect)测量电流; 第二类是利用磁致伸缩效应测量电流; 第三类是利用电磁感应原理(例如Rogwski线圈)测量电流; 第四类是利用光栅原理和集成光学技术测量电流。 具体采用的光路和电路也各不相同,有采用起偏器、检偏器测偏振角变化的,有采用Sagnac或Mach-Zehnder干涉仪测相位变化的,也有采用数模、模数转换技术测电流电压的等等。其中基于法拉第效应的光纤电流传感器是当前研究热点。 近几年间,国内外学者对光纤电流传感器的研究屡有成果。如:一种高度灵敏的小型光纤电流传感器的研制[1];使用刻在保偏光纤上的长周期光纤光栅作为传感器解调器的一个简单光纤电流传感器[2];基于双折射效应光纤布拉格光栅电流传感器[3];基于改进相位调制反射式光纤电流传感器的设计[4];光纤布里渊光纤电流传感器;复用干涉电流传感器;带有温度补偿的光纤布拉格光栅电流传感器等。 3
光纤电流传感器由于其具有的诸多优点,如重量轻、低成本、以及它们在日益发展的全光设备中的使用,吸引着全世界的研究人员。虽然灵敏度较低,但光纤电流传感器相对于块状玻璃电流传感器有显著的优势,它们不需要散装光学器件,允许简单拼接等。然而,由于尖锐的圆弧会造成大量的能量损耗,所有的光纤电流传感器均需要7.5厘米半径大小的绕组;同时,为了研制小尺寸的,使用方便的电流传感器,该光纤缠绕的环必须尽可能小。因此,现有的石英玻璃光纤未必适合制作小尺寸的器件。在这一点上,火石玻璃显示具有较弱的弯曲敏感度和相当于石英玻璃两倍的电流灵敏度,其缺点是与现有的光纤和网络不相容。为了达到相对更好的效果,我们研制了一种高灵敏度的小型光纤电流传感器,采用掺CdSe量子点的弯曲不敏感光纤(BIF),使其具有较高的抗弯曲能力同时,达到更好的电流灵敏度。 2 理论基础与实验过程 2.1 理论基础 1) 偏振光 光是频率极高的一种电磁波,它的电矢量和磁矢量的方向均垂直于波传播的方向。光的扰动实际上是光波的电场强度与磁场强度的变化。当光与物质相互作用时,理论和实验表明,对光检测器起作用的是电矢量而不是磁矢量,所以只需考虑电场的作用,因此用电矢量来表示光矢量。 光波是横波,因此光波具有偏振性。就偏振性而言,光一般可以分为偏振光、自然光和部分偏振光。光矢量的方向和大小有规则变化的光称为偏振光。线偏振光是指在传播过程中,光矢量的方向不变,其大小随相位变化的光,这时在垂直于传播方向的平面上,光矢量端点的轨迹是一直线。圆偏振光是指在传播过程中,其光矢量的大小不变、方向规则变化,其端点的轨迹是一个圆。椭圆偏振光的光矢 4
量的大小和方向在传播过程中均规则变化,光矢量端点沿椭圆轨迹转动。任一偏振光都可以用两个振动方向互相垂直、相位有关联的线偏振光来表示。 设光波沿z轴传播,则光矢量必然在垂直于z轴的xy平面上振动,则光波可以表示为: 𝐸=𝐸0𝑐𝑜𝑠(𝜏+𝛿0)
式中: 𝜏 =𝜔𝑡−𝑘𝑧,𝛿0为初相位。 用分量的形式可以表示为: 𝐸𝑥=𝐸0𝑥𝑐𝑜𝑠(𝜏+𝛿01)
𝐸𝑦=𝐸0𝑦𝑐𝑜𝑠(𝜏+𝛿02)
𝐸𝑧=0 其中𝛿01和𝛿02分别为x,y分量的初相位,不同的取值可表示不同的偏振态,令初相位差𝛿=𝛿01−𝛿02,化简公式可以得到:
由式可知:当𝛿=mπ,m=0,±l,士2,时,为线偏振光;当𝛿=𝜋2+2mπ,m=0,士
1,士2时,为右旋圆偏振光;当𝛿=−𝜋2+2mπ,m=0,士1,士2时,为左旋圆偏振光;
其他情况为椭圆偏振光。 2) 琼斯矩阵 Jones矩阵为分析偏振光提供了一种简单的方法,它使用最简练的矩阵形式,进行最简单的矩阵运算,推算出,由偏振器件组成的复杂系统对出射光波状态作用,而不必去追究其中每一过程的具体物理意义。 偏振光E的两个正交分量的复振幅为: 𝐸𝑥=𝑎1𝑒𝑖𝛼1 5
𝐸𝑦=𝑎2𝑒𝑖𝛼2 矩阵表示法就是用一个成为琼斯矢量的列矩阵来表示偏振光: 𝐸=𝐸𝑥𝐸𝑦=𝑎1𝑒𝑖𝛼1𝑎2𝑒𝑖𝛼2=𝑎1𝑒𝑖𝛼11𝑎2𝑎1𝑒𝑖(𝛼2−𝛼1) 偏振光通过一个偏振器件之后,光的偏振态将发生变化。设入射光的偏振态表示为𝐸1=𝐴1𝐵1,经过偏振器件之后变为𝐸2=𝐴2𝐵2,则偏振器的线性变换作用可以用一个二行二列的矩阵来表示,即 𝐴2𝐵2=𝑔11𝑔12𝑔21𝑔22∗𝐴1𝐵1,
或者表示为: 𝐸2=𝐺𝐸1 称矩阵G为该偏振器件的琼斯矩阵,其表达式为 𝐺=𝑔11𝑔12𝑔21𝑔22
若偏振光依次通过N个偏振器件,每个偏振器件的琼斯矩阵为Gi(i=l,2,3,……,N),则出射光的琼斯矩阵表示为
𝐸𝑁=𝐺𝑁…𝐺2𝐺1𝐸1
利用偏振器件的琼斯矩阵,可以方便地算出偏振光通过偏振器件的出射光。 3) Faraday效应 1864年,法拉第发现,当线偏振光沿磁场方向通过置于磁场中的磁光介质时,其偏振面发生旋转,这种现象称为磁致旋光效应,通常又称为法拉第效应。其原理示意图如图1所示。 6
图1-法拉第效应原理图 法拉第效应的本质为磁致圆双折射,即圆偏振光经过法拉第效应后相位发生变化。因为线偏振光可以表示为正交的两束左旋和右旋的圆偏振光的叠加,则立方晶体或各向同性材料的法拉第效应,其旋转角取决于沿磁场方向传播的左旋圆偏振光与右旋圆偏振光的折射率之差。 2.2 实 验 为了研制小型紧凑的设备,很自然的选择是采用弯曲损耗不敏感光纤(BIF),同时在可见光波长范围内使用,便于降低光源的成本。BIF应用在电流传感器上时,存在与单模光纤一样的缺陷,即对磁场的不敏感。弯曲不敏感以及高的黄色光灵敏度可通过掺杂光纤,产生一个高度敏感的磁场传感器,采用BIF和CdSe量子点两种技术来实现。 我们测得的CdSe量子点掺杂BIF在633nm处的电流灵敏度为单模光纤的16倍。 3 实验过程及测量结果 为了开发的弯曲不敏感光纤,具有锗玻璃组合物的光纤预制件将被制作出来,其中MCVD技术中低折射率沟槽由硼掺杂预制件的制造过程中所形成。 CdSe量子点在预制件的纤芯掺入是通过制作含有硒化镉量子点的甲苯溶液(Sigma Aldrich公司,峰值吸收<=600纳米,在1.5ml溶液7.5毫克)中使用的溶液掺杂技术实现的。溶液掺杂工艺之后,随后进行浸渍预制件的干燥和附加玻璃层沉 7
积以减少掺杂剂的可能蒸发。该光纤被绘制为125μm,使用牵引塔的外径在2000℃。该光纤具有的折射率分布,如图2所示,通过使用弯曲参考技术其截止波长测量为约600纳米。 CdSe量子点掺杂光纤的弯曲损耗特性通过使用不同直径的1至18个圆环进行了测量。输入功率使用宽带白色光源,输出功率由光谱分析仪检测。光纤在633nm处通过不同数量的5mm半径圆环的弯曲损耗特性示于图3。掺硒化镉量子点BIF的平均损耗为0.47分贝/环。该光纤在不同半径的各个环处的弯曲损耗变化示于图4。这些结果均证明了掺CdSe量子点BIF的弯曲不敏感是相当不错的。
图2-CdSe量子点掺杂弯曲不敏感光纤的折射率分布。
