飞机雷达截面积

隐身飞机原理
隐身飞机原理即常常被称为隐身技术，主要是指利用特殊设计和材料，使飞机在雷达、红外和可见光等探测系统中减少被探测的可能性，提高隐形性能。

首先，隐身飞机采用了外形设计的几何理论。

通过减少飞机表面的凸起部分和边缘，减小飞机的雷达反射截面积（RCS）。

这意味着飞机从雷达的角度看起来更小，减少了被雷达探测到的可能性。

其次，隐身飞机使用了吸波材料来减少雷达反射。

这种材料能够将雷达波吸收或散射，减少反射回雷达的能量。

吸波材料被涂覆在飞机表面，减少了雷达反射信号的强度，使飞机在雷达系统中更难被探测到。

此外，隐身飞机还采用了内部嵌入的传感器和电子设备来监测外部环境，并及时做出调整。

飞机上的电子设备可以监测到来自雷达和红外传感器的探测信号，并根据信号做出实时调整，使飞机保持最佳的隐身性能。

还有一种常用的隐身措施是使用RCS降低涂层。

这些涂层可
以对飞机进行涂覆，从而减少飞机面积对雷达和其他传感器的反射。

这种涂层通常由一种特殊的材料制成，能够吸收或散射入射的雷达波。

综上所述，隐身飞机通过外形设计、吸波材料、传感器和涂层等多种措施，以减小飞机的雷达反射截面积和被探测的可能性，
提高飞机的隐形性能。

这些技术的应用使隐身飞机在战争和情报侦察等领域具有重要作用。

雷达方程公式雷达是一个常用的电子设备，它能够使用无线电波来探测周围环境中的物体。

雷达技术在军事、航空、天气预报等领域有着广泛的应用。

雷达的核心是雷达方程公式，它是雷达技术的基础，本文将详细介绍雷达方程公式的含义、推导过程和应用。

一、雷达方程公式的含义雷达方程公式是描述雷达探测能力的数学公式，它可以计算雷达的最大探测距离、最小探测目标尺寸等参数。

雷达方程公式的一般形式为：P_r=frac{P_tG_tG_rlambda^2sigma}{(4pi)^3R^4L} 其中，P_r是接收功率，P_t是发射功率，G_t是发射天线增益，G_r是接收天线增益，λ是雷达的工作波长，σ是目标的雷达截面积，R是雷达与目标之间的距离，L是系统的损耗因子。

从公式中可以看出，雷达方程公式包含了雷达探测能力的各种因素，如发射功率、天线增益、波长、目标雷达截面积、距离和系统的损耗因子。

这些因素综合影响着雷达的探测能力。

因此，通过雷达方程公式的计算，可以评估雷达的探测性能，对雷达的设计和使用具有重要意义。

二、雷达方程公式的推导过程雷达方程公式是基于电磁学原理推导出来的。

雷达是通过发射电磁波并接收反射回来的信号来探测目标的，因此，雷达方程公式的推导需要考虑电磁波在空间中的传播和反射。

首先，考虑雷达发射天线向外发射电磁波的情况。

发射天线的功率可以表示为：P_t=frac{E^2}{2Z_0}其中，E是电场强度，Z_0是自由空间的特征阻抗。

根据电磁波的传播原理，电场强度与距离的平方成反比，即：E=frac{E_0}{R}其中，E_0是发射天线上的电场强度，R是雷达与目标之间的距离。

将上式代入发射功率公式中，得到：P_t=frac{E_0^2}{2Z_0R^2}接下来，考虑雷达接收天线接收到的信号功率。

根据电磁波的反射原理，当电磁波照射到目标表面时，会发生反射，反射回来的信号功率可以表示为：P_r=frac{E_r^2}{2Z_0}其中，E_r是接收天线上的电场强度。

第一章 1、雷达的基本概念：雷达概念(Radar)，雷达的任务是什么，从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息 答：雷达是一种通过发射电磁波和接收回波，对目标进行探测和测定目标信息的设备。 任务：早期任务为测距和探测，现代任务为获取距离、角度、速度、形状、表面信息特性等。 回波的有用信息：距离、空间角度、目标位置变化、目标尺寸形状、目标形状对称性、表面粗糙度及介电特性。 获取方式：由雷达发射机发射电磁波，再通过接收机接收回波，提取有用信息。 2、目标距离的测量：测量原理、距离测量分辨率、最大不模糊距离 答：原理：R=Ctr/2 距离分辨力：指同一方向上两个目标间最小可区别的距离 Rmax=… 3、目标角度的测量：方位分辨率取决于哪些因素 答：雷达性能和调整情况的好坏、目标的性质、传播条件、数据录取的性能 4、雷达的基本组成：哪几个主要部分，各部分的功能是什么 答：天线：辐射能量和接收回波 发射机：产生辐射所需强度的脉冲功率 接收机：把微弱的回波信号放大回收 信号处理机：消除不需要的信号及干扰，而通过加强由目标产生的回波信号 终端设备：显示雷达接收机输出的原始视频，以及处理过的信息 习题： 1-1. 已知脉冲雷达中心频率f0＝3000MHz，回波信号相对发射信号的延迟时间为1000μs，回波信号的频率为3000.01 MHz，目标运动方向与目标所在方向的夹角60°，求目标距离、径向速度与线速度。

6851000103101.510()15022cRmkm



m1.010310398KHzMHzfd10300001.3000smfVdr/5001021.024

smV/100060cos500

波长：目标距离： 1-2. 已知某雷达对σ=5m2 的大型歼击机最大探测距离为100Km， 1-3. a） 如果该机采用隐身技术，使σ减小到0.1m2，此时的最大探测距离为多少？ 1-4. b） 在a）条件下，如果雷达仍然要保持100Km 最大探测距离，并将发射功率提高到10 倍，则接收机灵敏度还将提高到多少？

雷达的组成及其原理课程名称：现代阵列并行信号处理技术姓名：杜凯洋教师：王文钦教授示器、（1（2（3（4（5雷达等。

（一）概述1、天线：辐射能量和接收回波（单基地脉冲雷达），（天线形状，波束形状，扫描方式）。

2、收发开关：收发隔离。

3、发射机：直接振荡式（如磁控管振荡器），功率放大式（如主振放大式），（稳定，产生复杂波形，可相参处理）。

4、接收机：超外差，高频放大，混频，中频放大，检波，视频放大等。

（接收机部分也进行一些信号处理，如匹配滤波等），接收机中的检波器通常是包络检波，对于多普勒处理则采用相位检波器。

5、信号处理：消除不需要的信号及干扰而通过或加强由目标产生的回波信号，通常在检测判决之前完成（MTI，多普勒滤波器组，脉冲压缩），许多现代雷达也在检测判决之后完成。

6、显示器（终端）：原始视频，或经过处理的信息。

7、同步设备（视频综合器）：是雷达机的频率和时间标准（只有功率放大式（主振放大式）才有）。

（二）雷达发射机1、单级振荡式：大功率电磁振荡产生与调制同时完成（一个器件）（1（2）（32（1（2（3（4（三）雷达接收机一、超外差雷达接收机的组成优点：灵敏度高、增益高、选择性好、适应性广。

图3-1 超外差式雷达接收机简化框图1、高频部分：（1）T/R 及保护器：发射机工作时，使接收机输入端短路，并对大信号限幅保护。

（2）低噪声高放：提高灵敏度，降低接收机噪声系数，热噪声增益。

（3）Mixer ，LD ，AFC ：保证本振频率与发射频率差频为中频，实现变频。

2、中频部分及 AGC ：（1）匹配滤波：max (/)o S N（2）AGC ：auto gain control.3（1（21、灵敏度d P 时的输完成。

23。

4、中频的选择与滤波特性：02R f f ≥∆ ，中频选择通常选择 30M ～500M ，抑制镜频.实际与发射波形特性，接收机工作带宽有关。

5、工作稳定性和频率稳定度：指当环境变化时，接收机性能参数受到影响的程度，频率稳定度，信号处理，采取频率稳定度、相位稳定度提高的本振，“稳定本振” 。

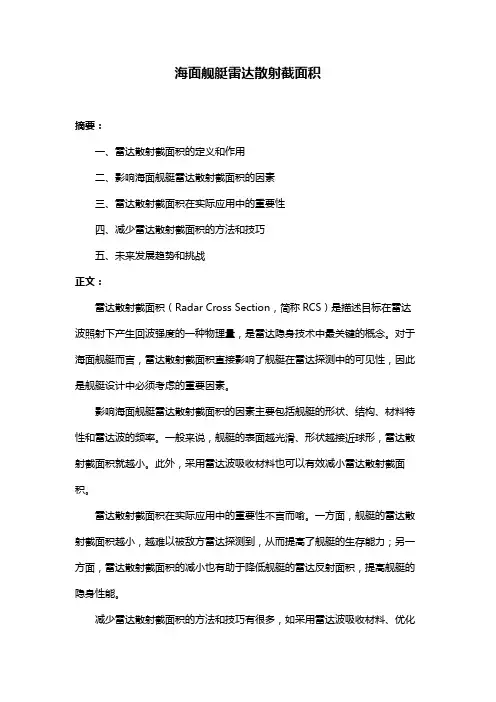

海面舰艇雷达散射截面积
摘要：
一、雷达散射截面积的定义和作用
二、影响海面舰艇雷达散射截面积的因素
三、雷达散射截面积在实际应用中的重要性
四、减少雷达散射截面积的方法和技巧
五、未来发展趋势和挑战
正文：
雷达散射截面积（Radar Cross Section，简称RCS）是描述目标在雷达波照射下产生回波强度的一种物理量，是雷达隐身技术中最关键的概念。

对于海面舰艇而言，雷达散射截面积直接影响了舰艇在雷达探测中的可见性，因此是舰艇设计中必须考虑的重要因素。

影响海面舰艇雷达散射截面积的因素主要包括舰艇的形状、结构、材料特性和雷达波的频率。

一般来说，舰艇的表面越光滑、形状越接近球形，雷达散射截面积就越小。

此外，采用雷达波吸收材料也可以有效减小雷达散射截面积。

雷达散射截面积在实际应用中的重要性不言而喻。

一方面，舰艇的雷达散射截面积越小，越难以被敌方雷达探测到，从而提高了舰艇的生存能力；另一方面，雷达散射截面积的减小也有助于降低舰艇的雷达反射面积，提高舰艇的隐身性能。

减少雷达散射截面积的方法和技巧有很多，如采用雷达波吸收材料、优化
舰艇形状和结构等。

未来，随着雷达技术的发展，雷达散射截面积将面临更大的挑战。

例如，新型雷达技术可能会提高雷达散射截面积的测量精度，从而对舰艇的设计提出更高的要求。

总之，雷达散射截面积是海面舰艇设计中必须关注的重要因素。

k k
p(t) = a(t) exp(j2 f0t) ，a(t) =A exp(jK t2) rect(t / Tp)
sm(t) = s(t) exp(-j2 f0t) h(t) = a*(-t) = A exp(-jK t2) rect(t / Tp)
sMF (t ) sm (t ) t h(t ) sm (t )h( )d
a( t ) A
Tp 0 2
Tp 2
t
雷达发射信号
雷达的工作频率是雷达系统的重要参数，不同的频率 参数赋予了雷达不同的功能特性。一般可用频带宽度B和 工作波段来描述雷达工作频率。大多数情况下，信号包络 a(t)的中心频率为零，它决定了带宽B ；当B f0 时，工作 波段主要决定于载频 f0。
发射功率
不考虑各种损耗，影响目标回波峰值功率Ps的因素有： 雷达发射峰值功率Pt、目标的雷达截面积（RCS） 、目 标与雷达的相对距离R。它们之间存在关系： Ps= Pt /R4 是与雷达系统及环境有关的常数。若 过小或R过大，则 接收信噪比SNR会过低，从而可能导致无法发现目标：
？
Tp 2
f (t)
0
Tp 2
t

Tp 2
0
B 2
Tp 2
t
由于它的频率是随时间线性变化的，所以称之为线性调频 信号， 称K为调频斜率。显然，LFM信号频率变化范围， 即频谱宽度B等于： B=K Tp
线性调频信号
LFM信号具有良好的性质。利用驻定相位原理可以求 得LFM信号频谱的近似解析表达式： A(f ) A f exp(jf 2/K) rect(f / B) 当TpB 100时，其幅度谱可视作为矩形函数。具有矩形幅 度谱的信号的匹配滤波输出是辛克函数（sinc(x)）形状的 窄脉冲。

超视距雷达背景资料：超视距雷达(OTH)，也称为超地平线雷达。

它利用电磁波在电离层与地面之间的反射或电磁波在地球表面的绕射来探测目标。

OTH雷达一般工作在短波波段，工作频率为3～30MHz。

这种雷达最重要的优点是不受地球曲率的限制，从电离层（高度80～360km）到地（海）表面全高度地探测空中（飞机、导弹）和海面目标（各种舰船）。

该雷达探测距离远（800～3500km）、覆盖面积大（单部雷达60°方位扇区可达560万平方千米），具有天然抗低空突防、抗隐身飞行器、抗反辐射导弹等优点。

它主要用于战略预警及远程战术警戒情报雷达系统，能以最经济的手段，最高的效费比实现对境外远程目标的早期预警，使国土防空（海）的预警时间提高到小时量级。

目前，世界上拥有先进雷达技术的国家，如美国、俄罗斯、澳大利亚、英国、法国、日本等，都先后研制和部署了OTH雷达系统。

美国空军对东海岸超视距雷达AN/FPS-118的验证过程中，该雷达不仅能发现3335.4千米(1800海里)以外的巡航导弹，而且能在大部分时间跟踪它们。

这些巡航导弹的RCS(雷达散射截面积)小于B-2轰炸机，但高于F-117A隐身战斗机。

该超视距雷达还能跟踪波多黎各岛上空飞行的长度只有4.3m的私人飞机。

超视距雷达能探测远距离的舰船。

ROTHR的试验结果表明，该雷达系统在一个特定的区域里对目标的探测和跟踪能力超过了海军的规定指标，它成功地跟踪了某一海域的25艘舰船中的24艘，而且对另一艘也能勉强跟踪。

苏联从1976年就研制出了OTH雷达，主要作用是作为第二层战略预警系统(预警卫星为第一层战略预警系统)。

苏联超视距雷达的工作频率为4～30MHz(一说为5～22MHz)，其发射波形为大功率脉冲串，脉冲重复频率为10.5Hz，脉冲宽度小于2ms，发射功率为20～40mW。

据称，苏联的OTH雷达可能采用了多站技术。

俄罗斯的新OTH—B系统采用了天波—地波联合工作体制。

考虑到定向天线增益Gt：
t
目标上应答机天线的有效面积为Ar’，则其接收的功率为：
引入关系式
，可得：
应答机上接收功率为：
习题
11
§5.7.2 双基地雷达方程
雷达发散机和接收机分置两处，其收发之间的距离Rb较远 设目标距离发射机Rt，离接收机Rr，则接收机收到回波 功率Pr为：
双基地雷达距离方程为：
§5.7.4 跟踪雷达方程
§5.7.4 搜索雷达方程
设搜索空域立体角Ω，天线波束立体角β，扫描周期T f ， 天线波束扫过点目标波束内驻留时间为T d ，则：
天线波束立体角β和天线增益G关系为：
式中：
，
，
，
雷达方程的计算问题 雷达方程的对数形式
分贝形式表示的ቤተ መጻሕፍቲ ባይዱ达方程
跟踪雷达工作在跟踪状态时在t0时间内连续跟踪一个目标
即当
时：
n
由上式可见：要提高雷达跟踪距离，需要增大平均功率和 天线有效面积的乘积，也要加大跟踪时间（脉冲积累时 间）。同时，当天线孔径尺寸相同时减小工作波长，可增 大跟踪距离。由于选用较短波长时，同样天线孔径可获得 较窄的波束，而越窄的波束意味着越高的跟踪精度。
虚警大小的其他表示方法
虚警时间：虚假回波（噪声超过门限）之间的 平均间隔 虚警总数：
以信噪比为变量，虚警概率为参变量，作图
由： 可知： 虚警概率Pfa一定，门限电平VT随之确定 结论：门限电平VT一定时，发现概率Pd随信噪比增大而增大
信噪比一定时，虚警概率Pfa越小（VT越高），Pd越小
5
例：设要求虚警时间为100s，中频带宽为 1MHz，求50％和90％发现概率所需的最 小信噪比。 解： 由 可得Pfa＝10－8 由图5.7可得 50% 90%

航空航天概论课后习题及答案第一章3．国内外第一架飞机为何人何时所制造？1903年美国的莱特兄弟制成世界上第一架动力飞机试飞成功。

1909年中国的冯如自行制成第一架飞机试飞成功。

4.我国第一架飞机,第一架喷气飞机，第一架超声速飞机，第一架自行设计飞机是什么飞机？何时制成？第一架飞机: 初教5 1953年制成第一架喷气飞机：歼5 1956第一架超声速飞机：歼6 1958第一架自行设计飞机：歼教1 19586 活塞式飞机为什么不能实现超声速飞行？A．增加功率就要增加发动机的气缸的容积和数量，导致发动机本身的重力和体积成倍增长，这样不仅会使飞机阻力猛增，还会因为发动机重力过重而使机内部结构无法安排。

B．活塞发动机是靠螺旋桨产生拉力的，当飞行速度和螺旋桨转速进一步提高时，桨叶尖端将会产生激波，是螺旋桨效率大大降低，这也限制了飞机速度的提高。

第二章1. 飞机主要组成部件极其名称和功用？①机身主要用来装载人员，货物，燃油和机载设备，还将机翼，尾翼，起落架，动力装置连接在一起形成一个整体。

②机翼主要功用是产生升力；还使飞机具有横侧安定性和操作性；安装发动机，起落架；放置燃油和其他设备。

③尾翼保持纵向平衡；使飞机具有纵向和横向稳定性和操作性。

④起落架在飞机滑跑，停放和滑行过程中起支撑作用，同时吸收飞机在滑行和着陆是的震动和冲击载荷。

⑤动力装置主要用来产生拉力或推力使飞机前进；3 喷雾器的液体是怎样喷出来的？对于装有液体的喷雾器，其前端喷口是横截面积很小的孔，当向前活塞时，液体被向喷口压缩，根据连续性定理可知：在相同的时间内，流进任意截面的流体质量等于流出另一截面的流体质量，而喷雾器喷口处流体通道较喷雾器主筒小很多，故而液体必然以较大的速度向外喷出。

5 熟记机翼几何参数的符号及意义。

试比较两个翼型的几何平均弦长C G 和翼展长b.（p36）翼展长b 表征机翼左右翼稍之间的最大距离。

外露根弦c0和翼稍弦长c1几何平均弦长（c0 + c1）/ 26 升力是怎样产生的？它和迎角有何关系？产生原理：空气流到机翼前缘时分成流经沿机翼上下表面的两股气流，而在机翼后缘重新汇合后流去。

ｓｇ ａ ｕ ｅ ｉｎ ｔ ｒ ．
Ｋｅ ｒ ｓ： ｃ ｎ ｏ ａ ｔｎ ｙ ｗｏ ｄ ｏ ｆｒ ｌ ａ ｋ；ｅ ｔｒ ａ ａ ｋ； Ｒ ｍ ｘｅ ｌｔｎ ｎ ＣＳ； ａｒ ｌ ｅ ｉ ａ ｐ ｎ
飞机副油箱的放置是一直让设计师们费尽脑 筋 的。早期 的办法 是 在 机体 的特定 挂 钩上 安 装 可 投放的流线型副油箱 ，可这改变了飞机的原始气
动布局 ，增加 了飞行 阻 力 ，削 弱了飞机 的机动性 。
机 体添置贮 存燃 油 的容器 ，并 使 容器 表 面 尽 可能 与机 翼或机 身 的表 面 光滑 过 渡 ，从 而减 小 飞行 阻 力和 Ｒ Ｓ引。 Ｃ
为了讨论保形油箱对飞机雷达隐身特性的影 响，本文采用 Ｐ Ｏ与 Ｕ Ｄ相结合 的方法 ， Ｔ 计算 了
ｂ ｔ ｎ ｔ ｈ ｏａ Ｃ ｆｔ ｅ ａｒ ｌ ｅ ｂ ｔ ｈ ｏ ｆｒ ａ ｕ ｌｔｎ ａ ｎｙ ｌ ｔ ｆ ｃ ｎ ｔ ｅ ｒｄ ｒ ｕ ｉ ｏ ｔ ｅ ｔ ｔｌＲ Ｓ ｏ ｉ ａ ， ｕ ｅ ｃ ｎ ｏ ｏ ｈ ｐｎ ｔ ｍ ｌ ｅ ａ ｋ ｈ ｓ ｏ ｌ ｉ ｌ ｅ ｅ ｔ ｈ ａ ａ ｆ ｔｅ ｏ

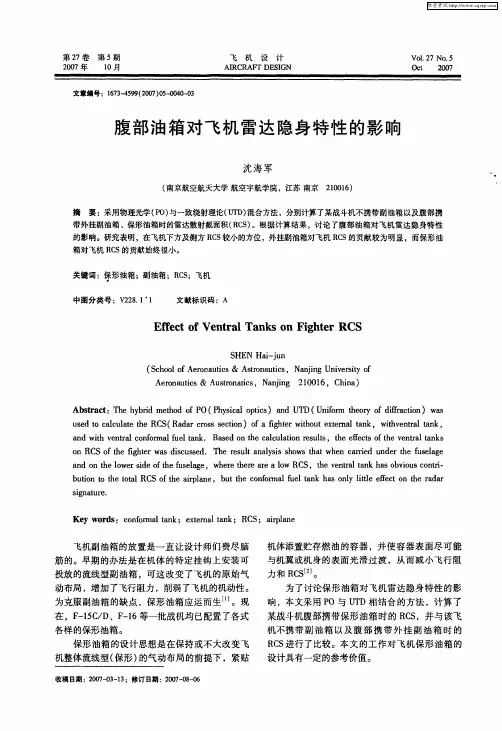

腹 部油 箱对 飞 机雷 达 隐身特 性 的影 响
沈海军
（ 南京航空航天大学 航空宇航学 院，江苏 南京 ２ ０ １ ） １０ ６
摘
要： 采用物理光学 （０ 与一致绕射理论（ Ｔ ） 合方法 ，分别计算了某战斗机不携带副 油箱 以及腹部携 Ｐ） ＵＤ ￣ ｇ
带外挂副油箱 、 保形油箱时的雷达散射截面积 （ Ｃ ） Ｒ Ｓ 。根据计 算结 果 ， 论 了腹部油箱 对飞机雷达 隐身特性 讨 的影 响。研究表明 ， 飞机下方及侧 方 Ｒ Ｓ 在 Ｃ 较小的方位 ， 外挂副油箱对飞机 Ｒ Ｓ Ｃ 的贡献较为 明显 ，而保形 油 箱对 飞机 Ｒ Ｓ Ｃ 的贡献 始终很小 。 关键词 ： 形油箱 ； 保 副油箱 ；Ｒ Ｓ Ｃ ；飞机

隐形例行测试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项不是隐形飞机的特点？A. 雷达反射面积小B. 外形设计特殊C. 飞行速度极快D. 材料具有吸收雷达波的特性2. 隐形技术主要应用于哪些领域？A. 民用航空B. 军事领域C. 商业运输D. 太空探索3. 隐形飞机的隐形效果主要通过什么实现？A. 减小飞机体积B. 改变飞行高度C. 使用特殊涂料D. 降低发动机噪声4. 以下哪个国家不是隐形飞机的开发者？A. 美国B. 俄罗斯C. 中国D. 印度5. 隐形飞机的雷达反射面积通常用哪个单位表示？A. 米B. 平方米C. 雷达截面积（RCS）D. 千米6. 隐形飞机在设计时需要考虑哪些因素？A. 飞行速度B. 机动性C. 载弹量D. 所有以上选项7. 隐形飞机的隐形效果与以下哪个因素无关？A. 飞机外形B. 飞行高度C. 飞机颜色D. 飞机材料8. 隐形飞机的隐形技术包括哪些方面？A. 外形设计B. 特殊涂料C. 电子干扰D. 所有以上选项9. 隐形飞机在现代战争中的作用是什么？A. 快速运输B. 空中侦察C. 远程打击D. 空中加油10. 下列哪个不是隐形飞机的雷达隐身技术？A. 形状隐身B. 材料隐身C. 速度隐身D. 电子隐身答案：1. C2. B3. D4. D5. C6. D7. C8. D9. C10. C二、填空题（每空1分，共10分）1. 隐形飞机的雷达反射面积通常用________表示。

2. 隐形飞机的外形设计通常采用________，以减少雷达反射。

3. 隐形飞机使用的涂料通常含有________，这种材料能够吸收雷达波。

4. 隐形飞机的电子干扰技术可以________雷达的探测。

5. 隐形飞机在设计时，除了考虑隐形效果外，还需要考虑________和________等性能。

答案：1. 雷达截面积（RCS）2. 特殊形状3. 铁氧体4. 干扰5. 机动性载弹量三、简答题（每题5分，共10分）1. 请简述隐形飞机的隐形原理。

海面舰艇雷达散射截面积1. 引言海面舰艇雷达散射截面积（Radar Cross Section, RCS）是描述海军舰艇在雷达波束照射下，反射回到雷达系统的电磁波功率密度的物理量。

它是衡量舰艇在电磁波辐射和侦测中的敏感性和隐身性能的重要指标。

本文将对海面舰艇雷达散射截面积进行全面详细、完整且深入的介绍。

2. 海面舰艇雷达散射截面积的定义海面舰艇雷达散射截面积是指当一束电磁波照射到海上目标时，目标表面单位区域内反射出去的功率与入射功率之比。

它通常用平方米（m^2）作为单位。

3. 影响因素海面舰艇雷达散射截面积受多种因素影响，包括目标形状、目标材料、入射角度、频率等。

3.1 目标形状目标形状对雷达散射截面积具有重要影响。

一般来说，具有光滑表面的目标比具有锐利边缘和角落的目标具有更低的雷达散射截面积。

因此，在设计海军舰艇时，需要考虑减小目标的棱角和边缘，以降低雷达散射截面积。

3.2 目标材料目标材料也会对雷达散射截面积产生影响。

对于雷达波束频率范围内的电磁波，金属材料通常具有较高的反射能力，因此会导致较大的雷达散射截面积。

相反，吸波材料则可以降低雷达散射截面积。

3.3 入射角度入射角度是指雷达波束与目标表面法线之间的夹角。

当入射角度为垂直时，目标的雷达散射截面积最小；而当入射角度接近水平时，目标的雷达散射截面积最大。

因此，在实际操作中，需要考虑不同入射角度下的雷达散射截面积变化。

3.4 频率频率是指雷达波束的频率。

不同频率的电磁波对海军舰艇的雷达散射截面积影响也不同。

一般来说，随着频率的增加，雷达散射截面积会增大。

因此，在雷达系统设计中需要考虑选择合适的频率范围以降低雷达散射截面积。

4. 海面舰艇雷达散射截面积的应用海面舰艇雷达散射截面积在军事领域中具有重要应用价值。

4.1 隐身性能评估通过测量和计算海军舰艇的雷达散射截面积，可以评估其隐身性能。

隐身技术旨在减小目标对雷达系统的探测范围和距离，从而提高作战效果。

隐身战机的隐身原理
隐藏战斗机的隐身原理有多个方面。

这些原理旨在减少飞机的雷达、红外和可见光等传感器系统所接收到的信号，以减小敌方探测和追踪飞机的能力。

1.减少雷达反射截面积（RCS）：隐形战机采用特殊设计和涂层以减小雷达反射截面积的大小。

例如，采用平滑曲线和倾斜表面来减少信号反射，或使用吸波材料和雷达吸波涂层来吸收雷达波。

2.减少热红外辐射：隐形战机在发动机喷口和其他高温部件周围采用热抑制技术，如增加绝热层和热隔离材料，以减少热红外辐射。

此外，发动机还可能采用进气口的设计来减少热红外辐射的可见度。

3.光学隐身：隐身战机的外观设计和涂装也有助于减小从可见光传感器接收到的信号。

例如，采用非对称和复杂的形状来扰乱光的反射和折射。

此外，使用特殊的涂装，如反射率低的颜色和军事纹理，可以减少战机在可见光范围内的可见度。

4.电子对抗：隐身战机还可以发射干扰信号来扰乱敌人的雷达系统。

这些干扰信号可以模拟其他目标，使敌人无法准确地探测到隐形战机。

需要注意的是，隐身技术不是绝对的，它只是减小了飞机被探测到的可能性。

随着雷达技术和传感器系统的发展，对隐形战机的探测能力也会不断提高，隐身战
机仍然需要采取其他措施来保持其隐身性能。

上图是（远距离搜索型）雷达截面积与波长的关系曲线，横坐标是对波长归一化的目标的尺寸。

下面简要分析各个区域形成的原因：
瑞利区：入射电磁波波长大于理想球体的尺寸，电磁波主要以绕射方式传
播。

光学区：当电磁波波长远小于理想球体的尺寸时，电磁波主要以散射为主。

因此渐趋于稳定，极限是理想球体的截面积。

1.2 RCS与波长的特性对雷达设计的指导意义
首先明确这是一个远距离搜索型雷达，因此其光学区的目标RCS=
题目要求最大作用距离尽量远，因此一般取,
因此，。

雷达应选择工作在X波段。

注意：虽然振荡区的某些区间可以取得高于光学区RCS的效益，但是由于其探测的不稳定性，单基地一般不选用。

但是对于组网雷达来说却是一个值得尝试的想法。

U s1 2U n U n s K 2 cU n e U n se
(5-7)
第5章 雷达侦察作用距离与截获概率 信号功率与其电压具有如下关系:
U U
n se
ne
R V Pn s R V Pn

U s R V Ps
代入式(5-7)，转换成功率关系, 可得
视放输出的信号功率Ps为
Ps

2
4RV
Ps20
(5-5)
噪声电压峰值与有效值之比为常数Kc(峰值系数)。假设有、 无信号时的噪声电压峰值分别为Un+s、Un，则噪声峰值与有 效值U(n+s)e、Une的关系分别为
Uns KcUnse
Un

KcUne
(5-6)
在切线灵敏度状态下的信号电压Us为
第5章 雷达侦察作用距离与截获概率 图5-5 单个脉冲线性检波时检测概率和所需信噪比的关系曲线
第5章 雷达侦察作用距离与截获概率
5.2 侦察作用距离
5.2.1 侦察方程
在忽略大气传播衰减、系统损耗、地面和海面反射等因
素影响的情况下，假设雷达与雷达侦察机的相对位置和空间
波束互指，如图5-6所示，则经过侦察接收天线输出的雷达
图5-1 切线灵敏度示意图
第5章 雷达侦察作用距离与截获概率
5.1.2 P TSS的分析计算 侦察接收机对雷达信号的接收处理大部分是处于非匹配处理
状态，许多侦察接收机在检波前的带宽ΔfR远大于检波后的带宽 ΔfV，而且有些侦察接收机在检波前的增益严重不足，以至于视 频放大器的噪声对系统的影响不能忽略。因此不能直接采用窄带 接收机的灵敏度分析计算，需要另外推演侦察接收机在上述情况 下的PTSS，再将结果推广到其它情况。

第一章 绪论（重点）1、雷达的基本概念雷达概念(Radar)，雷达的任务是什么，从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息雷达概念：Radio Detection and Ranging 的缩写。

无线电探测和测距，无线电定位。

雷达的任务：雷达检测，目标定位，目标跟踪，目标成像，目标识别。

从雷达回波中可以提取目标的有用信息,获取方式： 目标信息 雷达提取 空间位置 距离 R=Ct/2 回波延时 方位 天线扫描 仰角速度 多普勒频移尺寸和形状 回波延时、多普勒频移2、目标距离的测量测量原理、距离测量分辨率、最大不模糊距离测量原理:通过接收信号的时间延迟进行测距 R=Ct/2 (t:滞后时间) 距离测量分辨率最大不模糊距离3、目标角度的测量角度分辨率角度分辨率：位于同一距离上的两个目标在方位角平面或仰角平面上可被区分的最小角度4、雷达的基本组成哪几个主要部分，各部分的功能是什么同步设备(Synchronizer)：雷达整机工作的频率和时间标准。

发射机(Transmitter)：产生大功率射频脉冲。

收发转换开关(Duplexer): 收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。

天线(Antenna)：将发射信号向空间定向辐射，并接收目标回波。

接收机(Receiver)：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。

显示器(Scope)：显示目标回波，指示目标位置。

天线控制(伺服)装置：控制天线波束在空间扫描。

电源第二章 雷达发射机1、雷达发射机的任务雷达发射机的任务：为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去。

2、雷达发射机的主要质量指标雷达发射机的主要质量指标：工作频率或波段，输出功率，总效率，信号形式，信号稳定度3、雷达发射机的分类雷达发射机的分类：1、按调制方式： ①连续波发射机 ②脉冲发射机2、按工作波段：①短波②米波③分米波④厘米波⑤毫米波3、按产生信号方式 ：①单级振荡式 ②主振放大式4、按功率放大使用器件： ①真空管发射机 ②固态发射机4、单级振荡式和主振放大式发射机组成， 以及各自的优缺点。

RCS缩减‎技术简介随着各种高‎新技术的不‎断发展，在现代战争‎中，雷达起着不‎可估量的作‎用。

现在的雷达‎不仅能够发‎现目标，还能更进一‎步测定其距‎离、方为、俯仰、高度、速度，还可利用成‎像技术进一‎步确定目标‎的类型、数量规模和‎目标对自己‎的威胁程度‎。

因此，一切军事目‎标都面临着‎“发现即被摧‎毁”的严重威胁‎。

但是如果军‎事目标具有‎一定的反雷‎达隐身性能‎，就能够提高‎各种军事目‎标在战场上‎存活的概率‎，从而提高战‎场的生存能‎力。

RCS缩减‎的目的是通‎过各种有效‎的技术措施‎降低军事目‎标的雷达散‎射截面积。

一般军事目‎标的雷达散‎射截面积取‎决于它的外‎形、材料、姿态和周围‎的电磁环境‎,所以雷达散‎射截面积缩‎减技术主要‎包括：外形技术、吸波材料技‎术和阻抗加‎载技术（有源和无源‎）。

通常认为, 外形技术和‎吸波材料技‎术是比较有‎效的两种减‎缩技术。

但是在军事‎装备设计定‎型之后, 外形很难改‎动,常常应用吸‎波材料来降‎低雷达散射‎截面积。

在飞行器初‎步设计阶段‎应当综合应‎用外形和吸‎波材料技术‎。

为了使得一‎种新武器具‎备良好的隐‎身效能，在其研发阶‎段中, 外形设计非‎常重要。

隐身外形技‎术是通过改‎变飞行器的‎外形参数来‎降低雷达散‎射截面积的‎一种技术措‎施。

在实施雷达‎散射截面积‎缩减之前, 应当对典型‎飞行器的强‎散射中心分‎布及其雷达‎散射截面积‎数学规划有‎比较明晰的‎认识以便得‎到最佳的减‎缩效果。

到目前为止‎，隐身技术已‎经发展了若‎干个阶段，但是有效的‎外形设计任‎然是减小雷‎达散射截面‎积的主要方‎式。

一般说来，优良的外形‎设计能够在‎很大程度上‎缩减军事目‎标的雷达散‎射截面积。

一般可达2‎0dB以上‎。

而涂覆吸波‎材料也能够‎达到缩减雷‎达散射截面‎积的目地，但是其效果‎没有改变外‎形明显。

故在军事装‎备在设计之‎初就应充分‎考虑起外形‎。
