设备与管道色标管理制度

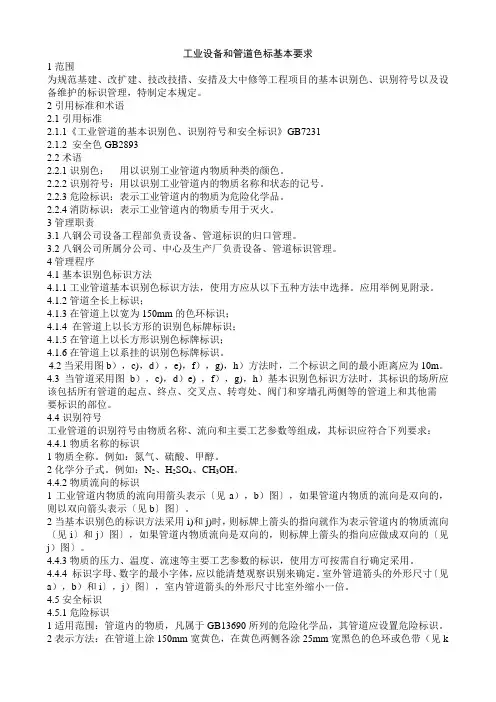

工业设备和管道色标基本要求1范围为规范基建、改扩建、技改技措、安措及大中修等工程项目的基本识别色、识别符号以及设备维护的标识管理，特制定本规定。

2引用标准和术语2.1引用标准2.1.1《工业管道的基本识别色、识别符号和安全标识》GB72312.1.2 安全色GB28932.2术语2.2.1识别色：用以识别工业管道内物质种类的颜色。

2.2.2识别符号：用以识别工业管道内的物质名称和状态的记号。

2.2.3危险标识：表示工业管道内的物质为危险化学品。

2.2.4消防标识：表示工业管道内的物质专用于灭火。

3管理职责3.1八钢公司设备工程部负责设备、管道标识的归口管理。

3.2八钢公司所属分公司、中心及生产厂负责设备、管道标识管理。

4管理程序4.1基本识别色标识方法4.1.1工业管道基本识别色标识方法，使用方应从以下五种方法中选择。

应用举例见附录。

4.1.2管道全长上标识；4.1.3在管道上以宽为150mm的色环标识；4.1.4 在管道上以长方形的识别色标牌标识；4.1.5在管道上以长方形识别色标牌标识；4.1.6在管道上以系挂的识别色标牌标识。

4.2当采用图b），c)，d），e)，f），g)，h）方法时，二个标识之间的最小距离应为10m。

4.3 当管道采用图b），c)，d）e) ，f），g)，h）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.4识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：4.4.1物质名称的标识1物质全称。

例如：氮气、硫酸、甲醇。

2化学分子式。

例如：N2、H2SO4、CH3OH。

4.4.2物质流向的标识1工业管道内物质的流向用箭头表示〔见a），b）图〕，如果管道内物质的流向是双向的，则以双向箭头表示〔见b〕图〕。

2当基本识别色的标识方法采用i)和j)时，则标牌上箭头的指向就作为表示管道内的物质流向〔见i〕和j）图〕，如果管道内物质流向是双向的，则标牌上箭头的指向应做成双向的〔见j）图〕。

第一章总则第一条为加强公司管道安全管理，确保管道安全运行，预防事故发生，根据国家有关法律法规和行业标准，结合公司实际情况，特制定本制度。

第二条本制度适用于公司所有管道，包括但不限于天然气管道、油管道、化工管道、热力管道等。

第三条本制度遵循“预防为主、安全第一”的原则，要求各部门、各岗位人员严格执行，共同维护公司管道安全。

第二章管道安全色标识第四条管道安全色分为红色、黄色、蓝色、绿色、白色五种，分别代表不同的管道介质和危险等级。

第五条红色标识：表示管道输送的介质具有高度危险性，如天然气、石油、有毒有害气体等。

第六条黄色标识：表示管道输送的介质具有中度危险性，如油品、化学品等。

第七条蓝色标识：表示管道输送的介质具有低度危险性，如水、空气等。

第八条绿色标识：表示管道输送的介质为环保型介质，如污水、净化气体等。

第九条白色标识：表示管道为辅助管道或非危险介质管道。

第三章管道安全色管理职责第十条安全生产部负责公司管道安全色的统一管理和监督，具体职责如下：（一）制定管道安全色管理制度，并组织实施；（二）对管道安全色标识进行检查、监督和整改；（三）对违反管道安全色管理制度的行为进行查处。

第十一条各部门、各岗位人员按照职责分工，共同做好管道安全色管理工作，具体职责如下：（一）各部门负责人负责本部门管道安全色的管理工作；（二）管道操作人员负责本岗位管道安全色的识别、使用和维护；（三）设备维护人员负责管道安全色标识的维护和更新。

第四章管道安全色使用要求第十二条管道安全色标识应清晰、醒目，便于识别。

第十三条管道安全色标识应设置在管道的明显位置，如管道进出口、阀门、法兰等。

第十四条管道安全色标识应定期进行检查、维护，确保标识完好。

第五章监督与检查第十五条安全生产部定期对管道安全色标识进行检查，发现问题及时整改。

第十六条对违反管道安全色管理制度的行为，安全生产部有权进行查处，并追究相关责任人的责任。

第六章附则第十七条本制度由公司安全生产部负责解释。

设备、管道着色管理规定文件编号：HFRD -SBGLZD-2013-01档案号码：HFRD -SBGLZD-2013-01编制单位：修订时间：2013年3月11日[HFRD-SBGLZD-2013-01]前言1. 为弘扬集团公司的企业文化，展现企业精神面貌，塑造良好形象，特制定本管理规定。

2. 本规定适用于的设备、管道着色工程。

3. 设备、管道的色彩选择遵循经济实用、节能环保、质量可靠、整洁美观、便于施工和维护的原则，满足视觉识别系统的要求，尽可能做到不额外增加工程投资。

4. 本规定中《管道篇》以中国国电集团编制的《发电企业安全设施配置规范手册》为依据。

5. 本规定参考其它兄弟单位相关规定并结合我厂前期工程进行编制。

6. 本规定中色彩采用全国涂料和颜料标准化技术委员会认定的《漆膜颜色标准样卡》（GSB05-1426-2001）。

在使用过程中，若采用其它色卡标准时，应在选定相同颜色后，再替换成相应色卡标准的颜色标号。

7. 在执行本规定的同时，应符合火电厂建筑、消防设计等相关规定的要求。

各种油漆、涂料等的施工应严格按照相关施工工艺要求及施工验收规范执行。

1. 设备篇：1.1 汽机设备：序号设施名称面漆颜色及卡号色环颜色及卡号备注1 汽机高、中压缸装饰板，低压缸乳白色 Y112 发电机乳白色 Y113 汽轮机乳白色 Y114 消防设备及管道表面大红色 R035 凝结水箱外壳淡绿色 G026 油箱、油罐、油泵、冷油器表面中黄色Y077 起重机械及行车桔黄色YR048 小汽机外罩壳乳白色 Y119 凝汽器乳白色 Y1110 闭式循环水热交换器乳白色 Y11 11 *凝结水泵宝绿色 BG0312 *真空泵淡(酞)蓝色PB0613 *除氧器及水箱金属保护层本色14 *厂房内钢制吊件角钢支架等构件银粉漆15 *闭式膨胀水箱淡灰色 B0316 *开式循环冷却水泵淡灰色 B0317 *闭式循环冷却水泵淡灰色 B0318 *疏水扩容器铝皮保温19 *高压阀门不锈钢制品所有手柄涂大红色R0320 *中、低压阀门黑色21 *胶球清洗装置淡绿色 G0222 *仪用空压机储气罐及后处理淡（酞）蓝色PB061.2 锅炉及除灰设备序号设备名称面漆颜色及卡号色环颜色及卡号备注1 锅炉钢架冰灰色 GY092 送风机淡（酞）蓝色PB063 一次风机淡（酞）蓝色PB064 给煤机中灰色B025 电除尘器支架中灰色 B026 *密封机风机淡（酞）蓝色PB067 *冷却风机淡（酞）蓝色PB068 *电除尘器顶部电控设备中灰色B029 *磨煤机油站、管道淡黄色Y0610 *磨煤机中灰色 B0211 *磨煤机过轨吊桔黄色YR0412 *空预器冲洗水泵中灰色 B0213 *静电除尘器中灰色 B0214 *锅炉卸油泵、供油泵淡黄色Y0615 *罗茨真空泵淡（酞）蓝色PB0616 刮板捞渣机中灰色 B0217 石子煤仓中灰色B0218 浓缩机中灰色B0219 渣仓中灰色 B0220 储气罐淡（酞）蓝色PB0621 除灰用泵中灰色B0222 仓泵中灰色 B021.3 化学专业1 精处理混床苹果绿 G012 精处理再生塔苹果绿 G013 精处理树脂捕捉器苹果绿 G014 精处理循环泵苹果绿 G015 精处理酸罐大红色 R03中黄色Y076 精处理碱罐7 精处理碱液加热罐铝皮保温淡（酞）蓝色PB068 精处理罗茨风机9 精处理冲洗泵苹果绿 G01淡（酞）蓝色PB0610 精处理废水排放泵乳白色 001111 补给水超滤、反渗透12 补给水阴床、阳床、混床苹果绿 G01中灰色 B0213 中水原水泵1.5 电气、热控专业序号设备名称面漆颜色及卡号色环颜色及卡号备注1 主变、厂电、起备变中灰色 B02 三防漆2 封母中灰色 B023 6KV开关柜卵石灰 RAL7032 欧系标准4 380V动力中心屏卵石灰RAL7032 欧系标准5 38OV MCC屏卵石灰 RAL7032 欧系标准6 低压MCC屏卵石灰 RAL7032 欧系标准7 低压直流屏卵石灰 RAL7032 欧系标准8 USP屏卵石灰 RAL7032 欧系标准9 柴油发电机组中灰色 B0210 电动机中灰色 B0211 热控控制盘柜卵石灰 RAL7032 欧系标准12 热控取样架、电磁阀箱卵石灰 RAL7032 欧系标准2.管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

设备及管道标识管理规定1目的为加强现场设备精细化、规范化管理，便于设备使用、维护、检修和管理，对公司所属设备、管道等设备的表面色和标志进行统一规范，特制订本制度2适用范围本管理规定适用于公司范围内设备、管道标识管理工作，适用于工业生产中非地下埋设的气体和液体输送管道3定义无。
