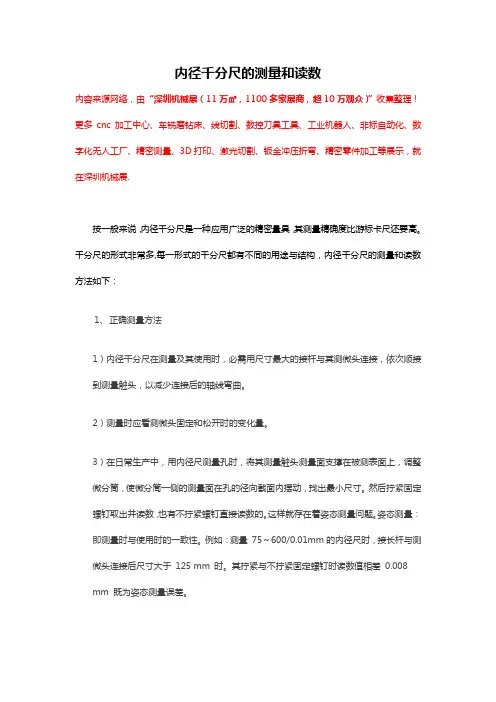

内径千分尺的测量和读数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.按一般来说，内径千分尺是一种应用广泛的精密量具，其测量精确度比游标卡尺还要高。
千分尺的形式非常多,每一形式的千分尺都有不同的用途与结构，内径千分尺的测量和读数方法如下：1、正确测量方法1）内径千分尺在测量及其使用时，必需用尺寸最大的接杆与其测微头连接，依次顺接到测量触头，以减少连接后的轴线弯曲。
2）测量时应看测微头固定和松开时的变化量。
3）在日常生产中，用内径尺测量孔时，将其测量触头测量面支撑在被测表面上，调整微分筒，使微分筒一侧的测量面在孔的径向截面内摆动，找出最小尺寸。
然后拧紧固定螺钉取出并读数，也有不拧紧螺钉直接读数的。
这样就存在着姿态测量问题。
姿态测量：即测量时与使用时的一致性。
例如：测量75～600/0.01mm的内径尺时，接长杆与测微头连接后尺寸大于125 mm 时。
其拧紧与不拧紧固定螺钉时读数值相差0.008 mm 既为姿态测量误差。
4）内径千分尺测量时支承位置要正确。
接长后的大尺寸内径尺重力变形，涉及到直线度、平行度、垂直度等形位误差。
其刚度的大小，具体可反映在“自然挠度”上。
理论和实验结果表明由工件截面形状所决定的刚度对支承后的重力变形影响很大。
如不同截面形状的内径尺其长度L 虽相同，当支承在（2/9）L 处时,都能使内径尺的实测值误差符合要求。
但支承点稍有不同，其直线度变化值就较大。
所以在国家标准中将支承位置移到最大支承距离位置时的直线度变化值称为“自然挠度”。
为保证刚性，在我国国家标准中规定了内径尺的支承点要在（2/9）L 处和在离端面200 mm 处，即测量时变化量最小。
并将内径尺每转90°检注意：测一次，其示值误差均不应超过要求。
游标卡尺，千分尺练习班级：姓名：一、选择1.千分尺的活动套筒转动一圈，测微螺杆移动（）mm。
A、1B、0.5C、0.01D、0.0012.校对25~50mm的千分尺零位时，应（）。
A、使连个测量面合拢B、使用25mm标准样棒C、使用50mm标准样棒D、一般不需校对3.精度为0.02mm的游标卡尺原理是将尺身上（）mm等于游标上50格刻线宽度。
A、20B、50C、49D、394.精度为（）mm的游标卡尺原理是将尺身上39mm等于游标上20格刻线宽度。
A、0.02B、0.01C、0.05D、0.15.用游标卡尺测量孔径时，若量爪测量线不通过孔心，则卡尺读数比实际尺寸（）。
A、小B、大C、相等D、不一定6.用游标卡尺测量外径时，若量爪测量线不通过孔心，则卡尺读数比实际尺寸（）。
A、小B、大C、相等D、不一定7.千分尺测微螺杆移动量通常为（）mm。
A、50B、40C、30D、258.量具在使用的过程中（）与工件放在一起。
A、能B、有时能C、不能D、有时不能9.校对0~25mm的千分尺零位时，应（）。
A、使连个测量面合拢B、使用25mm标准样棒C、使用50mm标准样棒D、一般不需校对10.测得某一工件长度为5in，换算为毫米为（）mm。
A.50 B、500 C、127 D、30011.1mm=（）s=（）μA、1B、10C、100D、100012.1m=（）mmA、1B、10C、100D、1000二、读图( )mm ( )mm3010( )mm。
游标卡尺[读数经验之谈] （1）看清游标的精确度；（2）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
（3）读数举例由于画图存在误差的原因，所以对齐的线段以作标记的为准。
读数练习【练习1】读出下列游标卡尺测量的读数；⑶⑵⑶【练习2】有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它答案：练习1：2.98、6.170、1.050练习2：10.50游标卡尺读数练习3 4 cm67820cm123456cm1参考答案：1、30.6 2、100.4 3、0.9 4、89.0 5、30.0 6、90.0 7、91.3 8、55.0 9、92.010、91.7 11、10.90 12、40.45 13、19.00 14、1.75 15、3.44 （单位均为mm高考物理实验读数练习专题（2）——螺旋测微器读数公式：测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm ～6.704mm 均正确）例1、 读出下列螺旋测微器测量的读数。
⑴读数举例读数练习练习1、a b c dmm mm mm mme f g h i读数 9.270 mm 读数 5.804 mm读数 7.500 mmmm mm mm mm mm 练习2、练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm练习4（1mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．高（l ，用l =cm , d = mm（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。
测量方法正确的是___________（选填“甲”或“乙”）。
内径千分尺的读数
读数方法如下：
1.初始读数：内径千分尺有一个主尺和一个可移动的砧座，主
尺上通常有毫米（mm）刻度，首先读取主尺上的整毫米数值。
2.微分筒读数：主尺旁边有一个带刻度的圆柱形微分筒，上面
有50个等分格，每转动一圈相当于0.5毫米。
当测量时，微
分筒会随着砧座移动，通过观察微分筒上的刻线对准固定基准线的位置，可以读出小数部分的毫米值。
通常每个小格代表
0.01毫米。
3.综合读数：读数时需将主尺读数与微分筒读数相加。
例如，
如果主尺读数为45毫米，微分筒读数为35格（即0.35毫
米），那么被测孔径的尺寸就是45.35毫米。
在实际操作中，确保测量前已经归零校准，并且正确接触被测工件，以保证测量数据准确无误。
