Each PxSEL bit is used to select the pin function - I/O port or peripheral module function.
Bit=0: I/O Function is selected for the pin Bit=1: Peripheral module function is selected for the pin Setting PxSEL=1 does not automatically set the pin direction. Other peripheral module functions may require the PxDIR bits to be configured according to the direction needed for the module function.
(4) Pullup or Pulldown Resistor Enable Registers (PxREN)
PxREN的各位用于使能对应I/O引脚的上拉/下拉电阻，该寄存器需和PxDlR 、PxOUT配合使 用，才能完成上拉/下拉的配置. Bit=0: Pullup/pulldown resistor disabled Bit=1:Pullup/pulldown resistor enabled Table 12-1 summarizes the usage of PxDIR, PxREN, and PxOUT for proper I/O configuration.
第4章 数字I/O模块
1、内容 ① 数字I/O模块概述 ② 数字I/O模块寄存器设置 ③ 端口输入输出电路 ④ 端口功能 ⑤ 寄存器与控制位 ⑥ 数字I/O端口应用 ⑦ 习题 2、要求 ① 了解端口输入输出电路 ② 掌握MSP430单片机数字I/O模块的 特点与配置方法。 ③ 掌握MSP430单片机数字I/O模块按 键、LED接口方法。

2、仿写一段程序。要求：上电后，八只发光 二管位于1、3、5、7位置的灯亮，隔了一 会儿2、4、6、8位置的灯亮，周而复始。
为例）：
#include<reg51.h> void main() { P1=0x00; P1=0xFF; }
▲缺陷： 闪烁是一个亮灭亮灭不断交替的 过程，但主函数中的两句话执行 一次后就停止了。意味着LED只 会亮一次灭一次，不会一直持续 下去。
●结论：
我们需要一个周而复始的循环 （死循环）让亮灭的状态不断的 持续下去。
知识点补充：“~”按位求 反
默 写
死循环 while(1) {
} 延时 n=30000; while(n--); I/O口求反 P1=~P1;
课后作业
1、写出下列程序执行后a的结果。
(1)while(1) a=0; a=1; (2)while(1) { a=0; a=1;} (3) a=1; while(1); a=0;
化简为
while(n--);
典型的空转指令
5、八只LED闪烁的完整程序
#include<reg51.h> unsigned int n; void main() { while(1) { P1=0x00; n=30000; while(n--); P1=0xff; n=30000; while(n--); } } #include<reg51.h> unsigned int n; void main() { while(1) { P1=~P1; n=30000; while(n--); } }
4）死循环
可见： 1、当while语句小括号内恒为真时，程 序将陷入死循环。 判 断 △ 2、while多用于循环。 while 真 So,灯持续闪烁的问题解决了。 while(1) 假 { 执行☆

第9 页
XCHD指令
XCHD（eXCHange low-order Digit） A与内部RAM的数据低半字节交换，共有1种指令。
累加器型指令 指令中必须有一个操作数是累加器寻址 没有源操作和目的操作数之分
第 10 页
MCS-51单片机的堆栈
SP指向最后进栈的数据（栈顶） 单片机复位后，SP的值= 7
第2 页

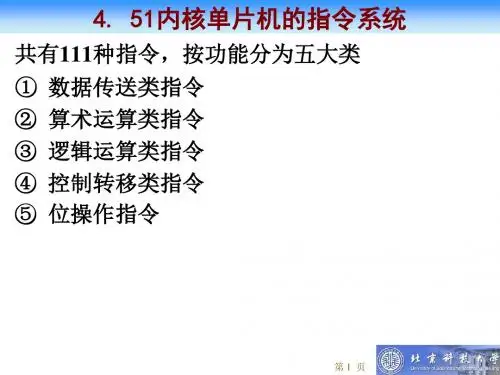

4. 51内核单片机的指令系统
⑥ ⑦ ⑧ ⑨ addr11，11位地址 addr16，16位地址 rel，8位带符号数（补码，-128～+127） bit，CPU内部的RAM或SFR的可位寻址位
第3 页
4. 51内核单片机的指令系统
汇编语句格式： 不同CPU的汇编主要区别： 助记符 语句标号的冒号 [语句标号:] 助记符 目的，源 汇编程序模块结束：END 大小写不敏感
第 13 页
4.2 算术运算类指令
数据类型：定点数和浮点数 CPU只支持定点数运算，浮点数运算由浮点 运算单元（Float Point Unit，FPU）完成。 定点数分有符号数和无符号数 有符号数一般都采用补码体系结构（two’scomplement arithmetic） 有些指令可以处理有符号数和无符号数，而 有些只能处理有符号数或无符号数。 BCD码（Binary-Coded Decimal‎ ），通常采用 8421BCD码。
00H
寄存器 各类变量
栈底
堆栈区
不能用作其他用途
SP
栈顶 避免使用
第 11 页
PUSH指令
PUSH（PUSH onto stack） 完成数据入栈功能，只有1种指令 只有源操作数，且必须是直接寻址 目的操作数隐含为CPU内部数据存储器中的堆 栈

4.2.2 课题与实训7
一.实训目的
中断控制流水灯
学习外部中断的基本用法 掌握中断处理程序的编程方法
二.课题要求
在程序正常运行时P1口的8个LED灯作单灯左移8次而后 单灯右移7次，如此循环；中断时（即按键按下）则P1口的8 个LED闪烁3次（即全亮全灭3次）。
续表4－3
TR0
定 时 / 计 数 控 制
8CH
TR0=1：启动定时/计数器T0 TR0=0：停止定时/计数器T0
定时/计数器T0溢出中断请求位 T0定时或计数完成时TF0=1，同时申 请中断 CPU响应该中断时， TF0＝0 TR1=1：启动定时/计数器T1
TR0的状态由用 户通过初始化程 序定义 TF0的状态由单 片机自动设置
2．中断应用举例——三相交流电的故障检测电路
例2 图4-6是三相交流电的故障检测电路。当A相缺电时， 发光二极管LEDA 亮；当B相缺电时，发光二极管LEDB亮； 当C相缺电时，发光二极管LEDC亮。 外部中断 由3个交 流继电器的触点和一个或非 门扩展而成。3个220V的交 流继电器的线圈ZA、ZB、 ZC分别接在A、B、C各相和 交流地之间。
►图4-6 三相交流电的 故障检测电路
（1）检测原理
三相电正常情况下 3个继电器的线圈同时得电，与之相对应的3个继电器的 常开触点全都闭合。此时或非门的3个输入信号全为低电平 “0”，因此它输出高电平“1”，外部中断 的请求信号 无效； 故障情况 一旦A、B、C三相中有一相掉电（如A相），它的继电 器线圈ZA便失电，所控制的常开触点ZA也会断开，于是该 触点向或非门的输入信号变为高电平“1”，或非门因此输 出一个低电平“0”向 申请中断。与此同时，ZA的常开 触点断开，该触点向或非门输入的高电平“1”被作为A相掉 电的状态信号送入P1.0引脚。在外部中断的中断服务程序 中读入该信号，就会在P1.1引脚输出一个高电平“1”点亮 发光二极管LEDA。此时，由于B、C两相没有掉电，故 LEDB、LEDC不会点亮。
