电解法透湿仪W3-330在太阳能行业的检测应用

1工作原理将太阳能板与蓄电池、负载连接，连接方法如下图。

在白天光伏组件经过阳光照射后产生的光电流一部分经过控制器流入蓄电池，一部分给负载供电，夜晚或无光照的条件下由蓄电池供电。

23测试方法将光伏组件安装在室外，利用太阳光进行测试。

将太阳板以与地面成40°角正面朝南向着太阳安装在支架上。

按工作原理图连接完毕后，在太阳能板与控制器之间安装采样电阻，监测组件电压。

在控制器与蓄电池之间安装采样电阻，监测流入蓄电池的电流，在蓄电池与负载之间安装采样电阻，监测流入负载的电流。

在支撑结构上安装辐射传感器，辐射传感器与光伏组件角度相同且共面。

4步骤蓄电池的室外测试中需从过冲保护点（HVD）到过放保护点（LVD）至少进行5次循环，预处理完成后进行以下测试。

（1）蓄电池的初始容量测试断开负载用光伏组件给蓄电池充电，一旦系统达到规定的状态，系统将此状态保持72h（累计）。

保持完毕后断开光伏充电，负载开始不间断的工作，蓄电池放电到LVD状态，当达到LVD是可以认为蓄电池放完电了。

蓄电池在LVD状态保持至少5h。

记录蓄电池放电的Ah数和蓄电池的温度范围，这是最初的蓄电池的容量。

数据记录如下表：(2)蓄电池充电循环断开负载，利用光伏组件再次进行充电到（HVD）在此状态下最多保持0.5n。

记录（3）系统功能测试这项测试的主要目的是验证系统能够为负载服务。

光伏组件和负载同时进行工作，系统允许正常工作10d。

测试周期内最少应该包括2d，其辐射度小于2kWh/(㎡·d),和至少3个显著不同的日辐射值。

需要用着3个辐射值画出系统特性图，并由此推到出“系统平衡点”。

因此需要两个辐射值与比“系统平衡点”更高的辐射值相对应。

10d里平均每天达到4kWh/(㎡·d)[±0.3kWh/(㎡·d)]。

如果测试10d有2d不合格要求且不满足辐射度4kWh/(㎡·d)的要求，需要延长至20d，知道最近的10d达到要求为止。

太阳能电池效率测试实验报告实验目的：本实验旨在测定太阳能电池的能量转换效率，并探讨影响其效率的因素。

实验装置：1. 太阳能电池板2. 恒流源3. 多用电表4. 示波器5. 太阳能模拟光源6. 电阻箱7. 数据采集仪实验步骤：1. 将太阳能电池板与恒流源相连，确保电路稳定。

2. 设置太阳能模拟光源的辐照度，并确保光源位置与电池板垂直。

3. 调节电阻箱的电阻，使电路输出电压保持稳定。

4. 使用示波器监测电路中的电流波形。

5. 根据示波器读数和电阻箱的电阻值，计算出太阳能电池的输出功率。

6. 重复步骤2至步骤5，改变光源辐照度，记录每组数据。

实验结果：通过对多组数据的统计与分析，得出如下结果：1. 太阳能电池的输出功率随光源辐照度的增加而增加。

2. 在辐照度较低的情况下，太阳能电池的能量转换效率较低；而在辐照度达到一定值后，能量转换效率趋于稳定。

3. 太阳能电池的能量转换效率受到光源辐照度的影响较大，且与电池负载电阻相关。

实验讨论：在实验过程中，我们发现光源辐照度对太阳能电池的输出功率和能量转换效率有显著影响。

当光源辐照度较低时，光子能量不足，导致电池板吸收到的能量有限，无法实现较高的转换效率。

然而，当光源辐照度达到一定阈值后，电池板能够吸收更多的光能，并实现较高的转换效率。

此外，根据实验数据我们还发现，太阳能电池的能量转换效率与电池负载电阻相关。

当电阻值较小时，电池输出功率较高，能量转换效率较低。

但随着电阻值的增加，电池输出功率会逐渐减小，同时能量转换效率也会有所提高。

这说明太阳能电池在不同负载电阻下存在一个最佳工作状态。

实验结论：通过本次实验，我们得出以下结论：1. 太阳能电池的能量转换效率与光源辐照度密切相关，在一定范围内，辐照度越高，转换效率越高。

2. 太阳能电池在不同负载电阻下存在一个最佳工作状态，即在此状态下能够实现最高的能量转换效率。

实验意义：太阳能电池作为清洁、可再生的能源设备，在未来能源领域具有重要的应用潜力。

太阳能热水器检测报告太阳能热水器检测报告概述本报告旨在对太阳能热水器进行检测并提供详细的检测结果和评估。

通过对太阳能热水器的各项指标和功能的评估，我们将为用户提供一个全面的了解该产品性能的参考。

检测项目1. 太阳能热水器性能•确定太阳能热水器的制热效率•测量太阳能热水器的热水供应温度范围•检测太阳能热水器在不同气候条件下的性能2. 太阳能热水器安全性•检查太阳能热水器的安装是否符合相关安全标准•测试太阳能热水器在紧急情况下的安全性能•评估太阳能热水器的漏电保护和过温保护功能3. 太阳能热水器耐久性•评估太阳能热水器在长期使用后的耐久性能•测试太阳能热水器在不同环境条件下的耐受性检测结果1. 太阳能热水器性能•制热效率达到XX%•热水供应温度范围为XX°C至XX°C•太阳能热水器在不同气候条件下的性能稳定，适应能力强2. 太阳能热水器安全性•安装符合相关安全标准，没有明显的安全隐患•在紧急情况下，太阳能热水器具备良好的自动断电和停机功能•漏电保护和过温保护功能正常3. 太阳能热水器耐久性•经过长期使用后，太阳能热水器的性能和效果仍然良好•太阳能热水器在不同环境条件下表现出很好的耐受性和适应能力结论根据以上检测结果和评估，我们认为该太阳能热水器在性能、安全性和耐久性方面表现出色。

用户可以放心选择这款产品，并享受到其带来的高效和安全的热水供应。

此报告为针对太阳能热水器的检测结果，仅供参考，请用户在购买前综合各方面因素做出决策。

补充说明在进行太阳能热水器检测时，我们采用了严格的测试标准和专业的设备。

检测过程中，我们注意到以下几点问题：•在某些温度较低的气候条件下，太阳能热水器的制热效率可能会稍有下降。

然而，整体性能依然可以满足用户的需求。

•虽然太阳能热水器的安装符合相关标准，但我们建议用户在安装之前请专业人员进行验收，以确保符合最佳安装要求。

•尽管太阳能热水器在不同环境条件下表现出很好的耐受性，但我们仍建议用户定期进行维护和保养，以延长其使用寿命。

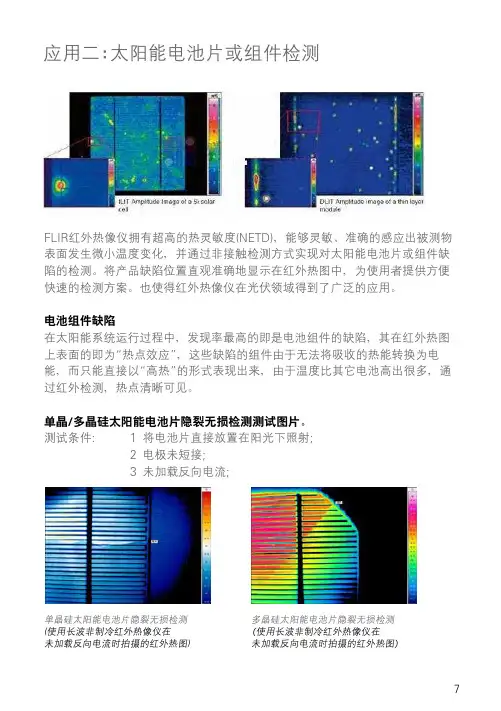

应用二:太阳能电池片或组件检测
FLIR红外热像仪拥有超高的热灵敏度(NETD)，能够灵敏、准确的感应出被测物表面发生微小温度变化，并通过非接触检测方式实现对太阳能电池片或组件缺陷的检测。

将产品缺陷位置直观准确地显示在红外热图中，为使用者提供方便快速的检测方案。

也使得红外热像仪在光伏领域得到了广泛的应用。

电池组件缺陷
在太阳能系统运行过程中，发现率最高的即是电池组件的缺陷，其在红外热图上表面的即为“热点效应”，这些缺陷的组件由于无法将吸收的热能转换为电能，而只能直接以“高热”的形式表现出来，由于温度比其它电池高出很多，通过红外检测，热点清晰可见。

单晶/多晶硅太阳能电池片隐裂无损检测测试图片。

测试条件:1 将电池片直接放置在阳光下照射;
2 电极未短接;
3 未加载反向电流
;
单晶硅太阳能电池片隐裂无损检测(使用长波非制冷红外热像仪在
未加载反向电流时拍摄的红外热图)多晶硅太阳能电池片隐裂无损检测
(使用长波非制冷红外热像仪在
未加载反向电流时拍摄的红外热图)
7。
