液压传动的基本原理及组成

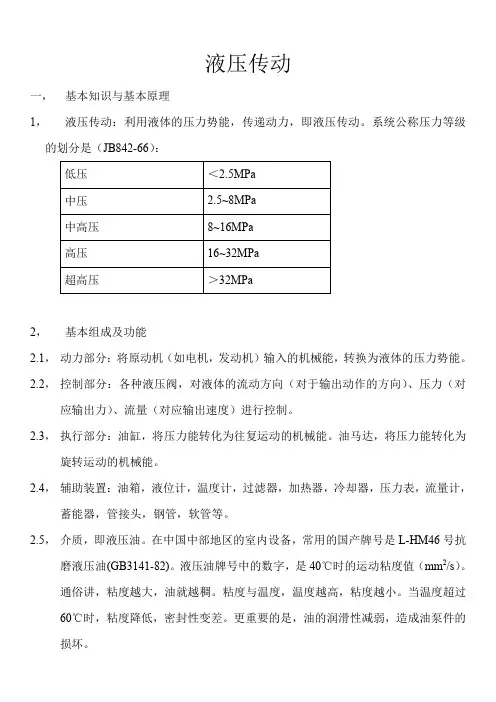

液压传动一，基本知识与基本原理1，液压传动：利用液体的压力势能，传递动力，即液压传动。

系统公称压力等级的划分是（JB842-66）：2，基本组成及功能2.1，动力部分：将原动机（如电机，发动机）输入的机械能，转换为液体的压力势能。

2.2，控制部分：各种液压阀，对液体的流动方向（对于输出动作的方向）、压力（对应输出力）、流量（对应输出速度）进行控制。

2.3，执行部分：油缸，将压力能转化为往复运动的机械能。

油马达，将压力能转化为旋转运动的机械能。

2.4，辅助装置：油箱，液位计，温度计，过滤器，加热器，冷却器，压力表，流量计，蓄能器，管接头，钢管，软管等。

2.5，介质，即液压油。

在中国中部地区的室内设备，常用的国产牌号是L-HM46号抗磨液压油(GB3141-82)。

液压油牌号中的数字，是40℃时的运动粘度值（mm2/s）。

通俗讲，粘度越大，油就越稠。

粘度与温度，温度越高，粘度越小。

当温度超过60℃时，粘度降低，密封性变差。

更重要的是，油的润滑性减弱，造成油泵件的3，传动过程中的能量转换和计算3.1，传动功率计算：P1(W)=U(V)*I(A)，电机的电功率。

P2(W)=T(Nm)* ω(rad/s)P3(W)=p(Pa)* Q(m3/s)P4(W)=F(N)* v(m/s)P5(W)=T(Nm)* ω(rad/s)3.2，力学计算：液体对固体表面的力F液=pA (式1)弹簧力F弹=kx （式2）压差与流量Δp=kQ m /A n（式3）这个公式的理解是：液体流过一个“通道”是，会在“通道”前后产生压力降。

“通道”不同，m、n不同。

简单理解：流量越大，压差越大；“通道”面积越小，压差越大。

这一公式，在阀的工作原理中，非常重要。

4.1，优点：油管传递动力，不受空间限制；良好的自润滑性；传递相同功率，重量轻，体积小；无级调速，切调速范围大；很容易实现过载保护；原件已经高度系列化，标准化，通用化；容易与电控联系，实现自动化。

液压传动的工作原理
液压传动是利用液体作为传动介质，通过压力传递能量，实现机械运动的一种
传动方式。

它具有传动平稳、传动效率高、传动方向可以任意改变等优点，因此在工程机械、船舶、航空航天等领域得到广泛应用。

液压传动的工作原理主要包括液压能的转换、液压系统的基本组成和液压元件
的工作原理。

首先，液压能的转换是指将机械能转换为液压能或将液压能转换为机械能的过程。

在液压系统中，液压泵将机械能转换为液压能，液压缸或液压马达将液压能转换为机械能。

液压泵通过旋转机械轴，产生液体流动，形成一定的压力，将机械能转换为液压能。

而液压缸或液压马达则利用液压能驱动活塞或转子运动，将液压能转换为机械能。

其次，液压系统的基本组成包括液压泵、液压执行元件、液压控制元件和液压
储能元件。

液压泵负责将机械能转换为液压能，液压执行元件包括液压缸和液压马达，负责将液压能转换为机械能，液压控制元件用于控制液压系统的工作过程，液压储能元件用于储存液压能。

最后，液压元件的工作原理是液压传动的核心。

液压泵通过旋转机械轴，产生
液体流动，形成一定的压力，将机械能转换为液压能。

液压缸通过液压能驱动活塞运动，产生线性运动或转动运动。

液压马达则通过液压能驱动转子运动，产生旋转运动。

总的来说，液压传动的工作原理是利用液体作为传动介质，通过压力传递能量，实现机械运动的一种传动方式。

它的工作原理包括液压能的转换、液压系统的基本组成和液压元件的工作原理。

液压传动具有传动平稳、传动效率高、传动方向可以任意改变等优点，在工程机械、船舶、航空航天等领域得到广泛应用。

简述液压传动系统的工作原理
液压传动系统的工作原理是利用液体（通常是油）在管路中的压力和流动来传递能量，从而驱动执行器（例如液压缸、电机或阀门）完成所需的动作。

液压传动系统通常由一个或多个液压泵、液压油箱、液压管路、执行器以及控制元件（例如阀门和压力表）组成。

液压泵将液体从油箱中吸入，然后将其压缩并推送到管路中。

执行器根据需要使用液体来完成所需的工作，例如将液压缸的活塞推动或拉动。

控制元件可用来调节系统中的压力、流量和方向，并确保系统在需要时关闭或转换方向。

液压传动系统的优点在于其高效性和精确性。

由于液体是不可压缩的，因此液压传动系统可以提供高功率输出，同时能够进行精确的控制。

此外，液压传动系统可以在远距离内传输能量，使得一个系统的执行器可以远离泵和控制元件。

液压传动系统也有一些缺点，例如需要定期更换液压油和过滤器、易受污染、需要较高的维护成本以及噪音较大等问题。

但是，在许多工业和机械应用中，液压传动系统仍然是一种非常重要和广泛使用的传动方式。

液压千斤顶工作原理图
1—小液压缸； 2—排油单向阀； 3—吸油单向阀； 4—油箱； 5—截止阀； 6—大液压缸
第三章 液压执行元件
1、液压马达
液压马达的特点
液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也 可作液压泵用。但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得 两者在结构上也有某些差异。 ① 液压马达一般需要正反转，而液压泵一般是单方向旋转的，没有这一要求。 ② 为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。 ③ 液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。 ④ 由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。
（4）辅助元件：保证系统正常工作所需的上述三种以外的装置，如图a中的过滤器、 油箱和管件。
（5）工作介质：用它进行能量和信号的传递。液压系统以液压油液作为工作介质。
4、液压传动的原理
液压千斤顶是机械行业常用的工具，常用这个小型工具顶起较 重的物体。下面以它为例简述液压传动的工作原理。右图所示为液 压千斤顶的工作原理图。有两个液压缸1和6，内部分别装有活塞， 活塞和缸体之间保持良好的配合关系，不仅活塞能在缸内滑动，而 且配合面之间又能实现可靠的密封。当向上抬起杠杆时，液压缸1活 塞向上运动，液压缸1下腔容积增大形成局部真空，单向阀2关闭， 油箱4的油液在大气压作用下经吸油管顶开单向阀3进入液压缸1下腔， 完成一次吸油动作。当向下压杠杆时，液压缸1活塞下移，液压缸1 下腔容积减小，油液受挤压，压力升高，关闭单向阀3，液压缸1下 腔的压力油顶开单向阀2，油液经排油管进入液压缸6的下腔，推动 大活塞上移顶起重物。如此不断上下扳动杠杆就可以使重物不断升 起，达到起重的目的。如杠杆停止动作，液压缸6下腔油液压力将使 单向阀2关闭，液压缸6活塞连同重物一起被自锁不动，停止在举升 位置。如打开截止阀5，液压缸6下腔通油箱，液压缸6活塞将在自重 作用下向下移，迅速回复到原始位置。
