10kv高压柜及变压器一次安装调试作业指导书

10kV变配电设备安装调试方法1、10kV28柜设备安装调试之前的预备工作在对盘以及柜设备进行安装之前确保其流程和技术可以符合工程建设的相关管理规定和要求，在安装现场当中还要确保现场施工条件的便利。

同时，还要保证在安装之前的前期工作以及设备在安装之后不行以进行其他施工的基础工作。

与此同时，在设备达到现场之后，需要对其型号、参数、规格以及设备的完整成都进行确认，从而保证设备的完好无损。

假如需要对电缆进行铺设，就需要对其电缆的运送通道以及前期的预埋条件进行充分的了解和设计，保证其处于符合施工的规定和要求之内，对安装通道的顺畅供应前提保障，并且还要对所铺设的电缆型号、长度以及配件等进行相关的检查，确保其符合安装的要求。

在进行电缆铺设的工程当中，需要按设计好的安装过程进行安装，保证其工艺流程的正确定，并且对于电缆还要保证其良好的接地稳定。

2、10kV28柜设备的现场安装过程在对设备进行安装的过程当中，需要对其进行检查、就位、安装以及检查这几个部分。

2.1 设备接地系统以及基础安装在进行安装的过程当中，需要依据相关的施工图纸，来进行人工对地桩进行打压，其中地桩的数量和所埋藏的深度需要依据设计图纸来进行施工，确保处于施工图纸的范围之内。

之后就可以对扁钢进行焊接，在进行焊接的过程当中，截面是不行以小于300平方毫米的。

并且在焊接面积方面需要保证符合相关的要求。

对于焊接点，还需要做好油漆的涂刷工作，以此来做好防腐处理。

在对设备的盘柜基础槽钢进行制作安装的过程当中，需要依据图纸设计的长度来进行下料矫正，使其槽钢弯的平度可以和预埋件进行有效焊接。

在进行焊接的过程当中，需要对其热应力进行严格掌握。

并且进行焊接的时候为了保持水平调整，需要两边同时进行。

2.2 盘柜的安装在对盘柜进行安装之前，需要对运送到现场的盘柜进行开箱检查，对出场资料进行相关搜集，并且保证设备厂家以及业主的人员在场，可以避开消失设备运输损坏或者设备本身的损坏现象，最终影响设备的正常运行。

10KV 35KV高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书1、主题内容及适用范围1.1本作业指导书规定了10-35kv交流金属封闭恺装移开式开关柜安装全过程的要求和质量标准。

1.2本作业指导书适用于于10}35kv交流金属半封闭恺装移开式机械设备开关柜加装施工。

2、提及标准gb50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》ob50150-91《电气装置安装工程电气设备交接试验标准》3、作业人员资格要求3.1机械设备开关柜加装工作负责人须要具备多次加装经验，熟识加装全过程及技术标准，通常工作人员须要介绍电气加装过程及机械设备开关柜基本结构，能够在工作负责人指导下展开工作。

3.2安装人员在安装前对安装施工图及作业指导书进行学习，了解技术标准，明确作业程序。

4、安装流程图1、基础环评2、工地开箱检验3、柜体准备就绪打听正4、柜体紧固5、二次电路加装6、母线加装7、加装小车柜8、柜体机械部件检查9、柜体机械部件检查10、控制器“五严防”功能检查11、电气试验12、结尾、环评5、加装步骤5.1基础环评序号123456序号123项目检查基础型钢不直高度检查基础型钢水平度检查基础型钢中心误差检查基础型钢与地面标高度检查基础型钢基地检查基础型钢隔热措施5.2现场开箱检验项目技术资料录入实物清点外观检查标准应当提供更多装箱单、说明书、工厂调试报告、合格证并无坏死方法按装箱单清点标准每米＜1mm全长＜5mm每米＜1mm全长＜5mm±5mm同地面标高冲压中剧，中剧牢固，中剧地点不少于2点涂抹存有防锈漆方法用拉线方法用水平尺测量用尺测量用水平尺测量送检送检3.13.23.3序号123录入铭牌及编号柜内主设备检查柜表面检查5.3柜体紧固项目按图确认加装边线柜体定位调整柜体的垂直度标准施工图纸各部件编号一致完好无缺损漆层较完整，结构并无变形方法送检送检送检已施工图纸尺寸为依据，参考主变穿墙套管留出孔边线垂直度≤h*1.5％（h-柜低）相连柜顶部水平误差≤2mm陈列柜顶部误差≤5mm相连柜柜面不平度≤1mm陈列柜柜面不平度≤5m m柜间接缠间隙≤2mm准确调整第一台柜，然后向左右依次用铅堕检查适度多寡垫片调整用水平尺测水平误差用拉线测面部误差4调整各柜间顶上水平度、面部不平度调整柜间接缠间隙5.4柜体紧固5根据实际情况减少柜间加深螺栓方法冲压时焊缝在柜体内两端，并把垫铁一并固定设备基础型钢上序号1项目冲压紧固标准焊缝约为20~40mm没柜不少于4处为，冲压应当稳固可信，冲压在柜体内测。

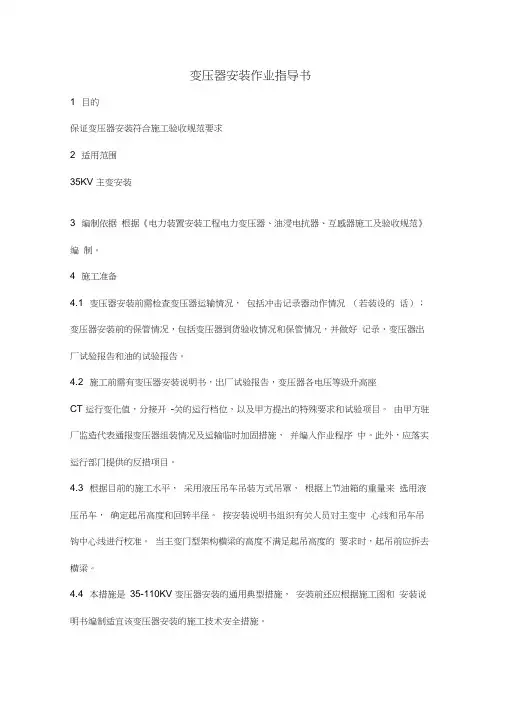

变压器安装作业指导书1 目的保证变压器安装符合施工验收规范要求2 适用范围35KV 主变安装3 编制依据根据《电力装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》编制。

4 施工准备4.1 变压器安装前需检查变压器运输情况，包括冲击记录器动作情况（若装设的话）；变压器安装前的保管情况，包括变压器到货验收情况和保管情况，并做好记录，变压器出厂试验报告和油的试验报告。

4.2 施工前需有变压器安装说明书，出厂试验报告，变压器各电压等级升高座CT 运行变化值，分接开-关的运行档位，以及甲方提出的特殊要求和试验项目。

由甲方驻厂监造代表通报变压器组装情况及运输临时加固措施，并编入作业程序中。

此外，应落实运行部门提供的反措项目。

4.3 根据目前的施工水平，采用液压吊车吊装方式吊罩，根据上节油箱的重量来选用液压吊车，确定起吊高度和回转半径。

按安装说明书组织有关人员对主变中心线和吊车吊钩中心线进行校准。

当主变门型架构横梁的高度不满足起吊高度的要求时，起吊前应拆去横梁。

4.4 本措施是35-110KV 变压器安装的通用典型措施，安装前还应根据施工图和安装说明书编制适宜该变压器安装的施工技术安全措施。

4.5 施工前需由电气技术员向安装人员进行现场交底，并作好交底记录。

4.6 由变压器安装负责人组织安装人员学习变压器说明书及各安装件说明书，现行的变压器安装施工及验收规范和电气设备交接试验标准，设计院的变压器施工图。

起重指挥向吊车驾驶员作具体的吊装技术要求交底，要求深刻理解和贯彻。

4.7 应提供变压器本体及添加油的击穿强度、介损、微水、简化等试验报告，符合标准要求，击穿强度不低于40KV ,介损不大于0.5 (90 °C),微水不大于15ppm。

4.8 施工机具、安装部件的现场布置4.8.1 滤油及抽真空系统:滤油机及油箱布置应便于注排油,烘箱应放置在独立砖墙结构单间并与油系统间隔30 米距离。

油箱、油管、滤油机等应清洁干净，油处理系统和真空系统应提前两天试运转正常。

变压器安装作业指导书1. 危险辩识1.1项目负责人根据吊装设备重量，施工现场环境环境制订吊装方案，并安排专人负责指挥，吊装时避免交叉作业。

1.2设备焊接时清理周围易燃物，并要有防火措施，准备灭火器。

1.3设备安装时必须小心轻放，施工人员服从统一指挥。

2．变压器验收变压品到现场以后由项目负责人会同送货人员对物资进行开箱检查，检查项目按照物资验收检查表项目逐一进行，对检查中不符合项进行记录并向上级汇报。

3．物资准备验收合格的变压器、5T的千斤顶两个、5T葫芦一个、2T葫芦一个，长度1.2米1寸钢管10根、钢丝绳两组、电焊氧割各一套、60*8镀锌扁铁约30米、撬棍4根、25T吊车一部。

4．安装人员安装人员5人5．变压器就位安装5.1先根据设计要求，项目负责人到现场测量变压器的安装中心位置及布置方向，制订吊装方案，同时应充分考虑运行检修的方便。

5.2变压器的外廊与门壁间的净距应符合以下规定：a.电压10KV及以下距门不应小于1.0m，距墙不小于0.8m；b.在装有开关时，其操作方向应留有1.2m的宽度；c.电压35KV及以上的变压器距门一般不小于2m，距墙不应小于1.5m。

5.3安装在室内的变压器，宽面进时，低压侧应向外，窄面推进时，油枕侧向外。

5.4油浸变的安装，应能在带电的情况下便于检查油位，油温，瓦温，瓦斯继电器和取油样。

5.5项目负责人安排电焊工根据变压器的底座提前一天制作相应尺寸的基础，材料用不小于［16的槽钢，基础槽钢要水平安装，若是安装油浸式变压器则基础槽钢靠油枕侧高出0.5～1㎝。

基础要焊接牢固，并在基础两端用两根40接地扃铁与它焊接。
