2020-2021中考物理专题复习分类练习 凸透镜成像的规律综合含答案解析

  • 格式：doc
  • 大小：463.50 KB
  • 文档页数：14

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（ ）A ．焦距可能为18厘米B ．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB ．由题意可知，物距是30cm ，像距20cm ，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且30cm 2u f =>则15cm f >，故AB 不符合题意；C ．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C 不符合题意；D ．当物体靠近凸透镜10厘米时，此时的物距变为20cm ，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm ，即光屏应远离透镜10厘米，故D 符合题意。

故选D 。

2．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。

故D 项错误；3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A ．暗箱应略短一些，得到的像会略大些B ．暗箱应略长一些，得到的像会略大些C ．暗箱应略短一些，得到的像会略小些D ．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

当无水时物体在光屏(暗箱)上形成一个倒立、缩小的实像，当有水时，由于光的折射，物体感觉变浅，相当于靠近凸透镜，根据“物近像远像变大”原则，在暗箱上得到的像会比原来的像略大一些。

故B 正确。

4．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．5．小明探究 “凸透镜成像规律”，当蜡烛到透镜的距离是30cm 时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

下列判断中正确的是（ ）A ．此时的像是正立放大的虚像B ．该透镜的焦距是15cmC ．当蜡烛到透镜的距离是60cm 时，调节光屏，屏上可得缩小的像D ．当蜡烛到透镜的距离是15cm 时，调节光屏，屏上可得放大的像【答案】C【解析】【详解】AB ．像能用光屏承接，说明像是实像，虚像不能用光屏承接，凸透镜成放大的实像时，v >2f ，f <u <2f ，即f <30cm<2f 。

故AB 错误；C ．当u =60cm 时，由f <30cm 可知2f <60cm ，即u >2f 。

当物距大于2f 时，f <v <2f ，光屏上得到倒立缩小的实像。

故C 正确；D ．当u =15cm 时，由30cm<2f 可知15cm<f ，即u <f ，当物距小于f 时，成正立放大的虚像，光屏上将承接不到像。

故D 错误。

6．某同学在做凸透镜成像实验时，当物距u =30厘米，像距v = 20厘米时，光屏上呈现烛焰清晰的像。

若烛焰移到离凸透镜12厘米处，所成的像一定是A ．倒立的B ．正立的C ．放大的D ．缩小的【答案】C【解析】【详解】当物距u =30cm ，像距v =20cm 时，光屏上呈现烛焰清晰的像， 所以 30cm 2f ＞，220cm f f ＞＞，所以凸透镜的焦距为：10cm cm f ＜＜15。

若将烛焰置于距凸透镜12cm 处时，即u =12cm ，有两种情况：若焦距在10cm 和12cm 之间则2f u f ＜＜，物体通过凸透镜成倒立、放大的实像；若焦距在12cm 和15cm 之间，则u f ＜，物体通过凸透镜成正立、放大的虚像。

由以上知，故只有C 正确。

故选C 。

7．如图所示，纸筒底部中心开一小孔a ，又在a 上下等距的位置再开两个小孔b 、c ，蜡烛放在纸筒前，此时光屏上观察到三个像．在b 、c 两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像．则b 、c 两小孔处三棱镜放置的方式可能是A ．B ．C ．D ．【答案】A【解析】【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b 、c 两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故BCD 项不符合题意，A 项符合题意。

8．小军做凸透镜成像规律的实验时，将焦距为10cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm 刻度线处，如图所示。

移动光屏，直到在光屏上呈现烛焰清晰的像。

下列说法中正确的是（ ）A ．光屏上呈现的是烛焰的虚像B ．光屏上呈现的是烛焰正立的像C ．光屏上呈现的是烛焰放大的像D ．该实验现象能说明照相机的成像特点【答案】C【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A 错误；B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B 错误；C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C 正确；D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D 错误；故选C 。

点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。

9．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．10．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．11．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。

合集下载

2020-2021备战中考物理凸透镜成像的规律(大题培优 易错 难题)及答案解析

2020-2021备战中考物理凸透镜成像的规律(大题培优 易错 难题)及答案解析

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】 【分析】 【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确． 故选B.3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( ) A ．暗箱应略短一些，得到的像会略大些 B ．暗箱应略长一些，得到的像会略大些 C ．暗箱应略短一些，得到的像会略小些 D ．暗箱应略长一些，得到的像会略小些【答案】B 【解析】 【详解】照相机是利用凸透镜成像原理工作的。

2020-2021备战中考物理 凸透镜综合试题及详细答案

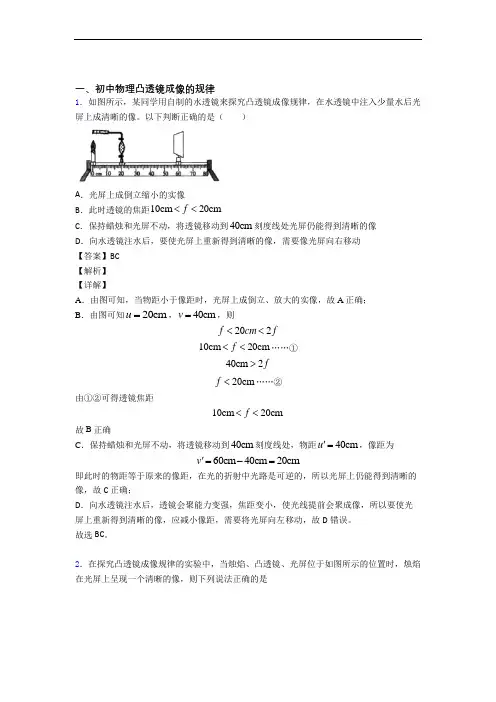

2020-2021备战中考物理 凸透镜综合试题及详细答案

一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

故选BC 。

2．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是A．凸透镜的焦距可能是12cmB．照相机利用了这种成像特点C．若在透镜和蜡烛之间放一片近视镜，光屏适当左移可再次出现清晰的像D．蜡烛和光屏不动，透镜向光屏适当移动可再次出现清晰的像【答案】AD【解析】【详解】A、由图可知，像距大于物距，此时凸透镜成倒立放大的实像，物距u=20cm，f<u<2f，即f<20cm<2f，像距大于2倍焦距，v>2f，即30cm>2f，解得10cm<f<15cm，故凸透镜的焦距可能是12cm，A正确；B、此时凸透镜成倒立放大的实像，照相机利用凸透镜成倒立缩小实像的原理制成；故B错误；C、若在透镜和蜡烛之间放一近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像；故C错误；D、蜡烛和光屏不动，透镜向光屏适当移动，当物距、像距与上次正好颠倒时，根据光路可逆的特点知，可再次出现清晰的像，故D正确。

2020-2021备战中考物理专题复习凸透镜成像的规律题含答案

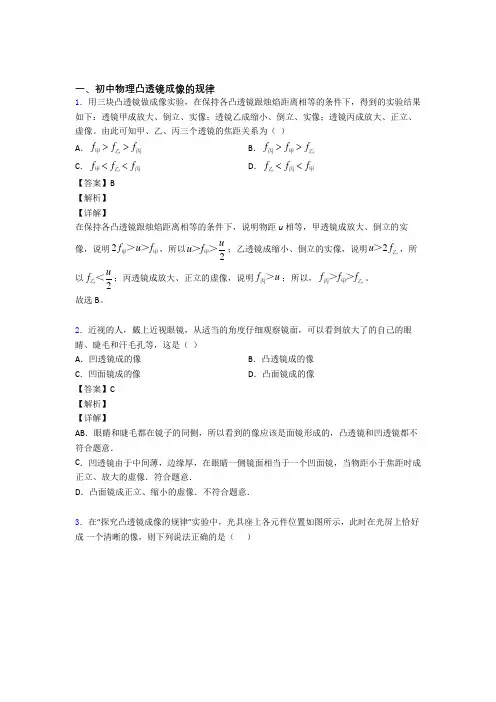

2020-2021备战中考物理专题复习凸透镜成像的规律题含答案

一、初中物理凸透镜成像的规律1．用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。

由此可知甲、乙、丙三个透镜的焦距关系为（ ）A ．f f f >>甲乙丙B ．f f f >>丙甲乙C ．f f f <<甲乙丙D ．f f f <<乙丙甲 【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u 相等，甲透镜成放大、倒立的实像，说明2f u f 甲甲＞＞，所以2u u f 甲＞＞；乙透镜成缩小、倒立的实像，说明2u f 乙＞，所以2u f 乙＜；丙透镜成放大、正立的虚像，说明f u 丙＞；所以，f f f 甲乙丙＞＞。

故选B 。

2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB ．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C ．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。

2020-2021中考物理一模试题分类汇编——凸透镜成像的规律综合含答案

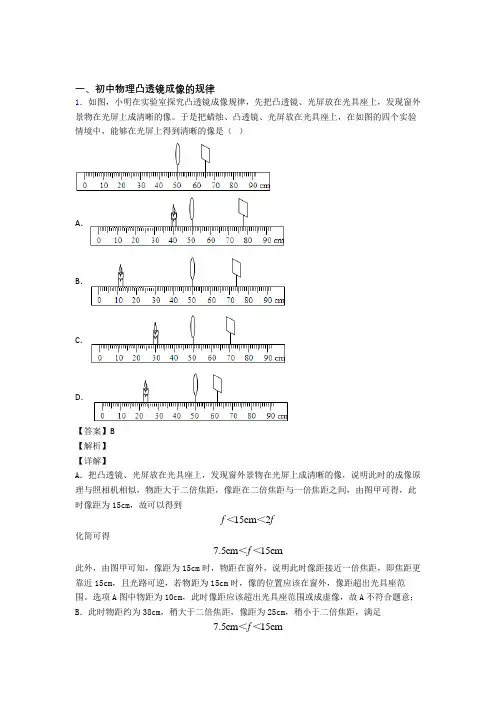

2020-2021中考物理一模试题分类汇编——凸透镜成像的规律综合含答案
