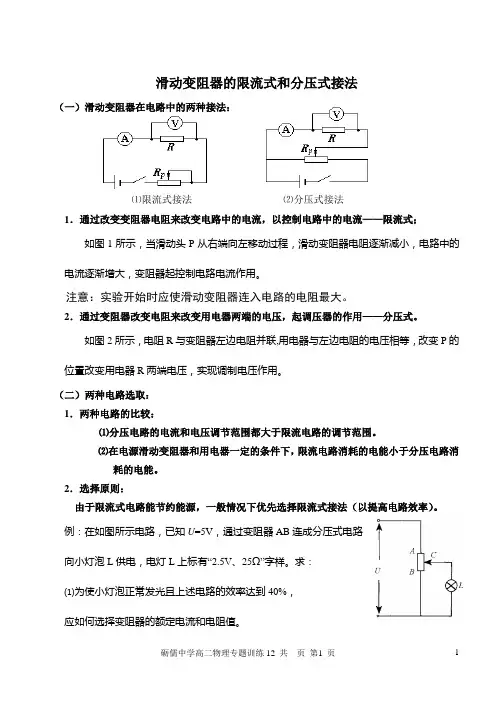

高考物理难点分析
——限流式与分压式的选择
一个简单的方法，一般电路都要就限流式，因为可以节能，但是有下列三种情况必须用分压式。
1．描绘小灯泡的伏安特性曲线时，要求电压和电流必须从零开始测量，就必须用分压式。可以归结为：实验中要求从零开始测量的，就必须用分压式。
2．如果整个电路中，滑动电阻器比较小，对整个电路几乎没有影响的，也必须用分压式。例如：测量电阻实验时，待测电阻大约是1000欧姆，而滑动电阻器仅有20欧姆，因为还要考虑到各种仪器的内阻问题，所以滑动电阻器对整个电路就几乎没有影响，这时就必须用分压。
3．在测量电路中，如果电压表或者电流表的量程比较小，（比限流式电路中的最小电流还要小）这时候为了安全起见，也必须用分压。
只有这三大类必须用分压法，而其他的就要用限流法了。当然，能用限流法的也可以用分压法，但是要考虑到节能问题，就只好选用限流法了。
综上所述，可以简记为：零起必分（压），滑小必分（压）;滑大可限（流），但烧表必分。
选用分压法的时候要选用小的滑动电阻器，同样还是为了节能。
①负载Rx两端电压变化范围限流ERx/(Rx+R)~E
（R是变阻器最大阻值）分压0～E
②能用限流一定能用分压。以下情况只能用分压：
a．电阻or滑动变阻器or电流表允许通过的最大电流b．滑动变阻器最大阻值很小一般小于Rx/3
(Rx的电流、电压变化太小）
c．题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”
两种连接方式的选择原则
（1）节能优先的原则
在实验中，如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时，因为限流方式比分压方式节能，应先考虑限流方式。
例如在高二学生实验“测金属的电阻率”中，待测金属丝的电阻大约为10欧姆，所提供的滑动变阻器电阻为0~50欧姆，待测电阻小于滑动变阻器的电阻，采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用，因此，两种连接方式连入电路均可。但是，前面分析过，限流方式比分压方式更节能，所以应优先考虑限流方式。只有当被测电阻远大于滑动变阻器电阻时，即使滑动变阻器滑动触头从一端滑至另一端，Rx两端电压和流入Rx的电流变化仍极小，滑动变阻器的限流作用不明显，这时滑动变阻器只能采用分压式接法。
（2）保护用电器的原则
物理实验首先要保证电路中各种用电器的安全，当题目所提供的仪器，如电表量程或电阻的最大允许值不够时，限流式接法不能保证电路中各种器件的安全工作，此时应该采用分压式接法。
内大外小的三种解释
1.小电阻用外接法测量大电阻用内接法测量。
（所谓“大小”，是与RV、RA比较）
2.外接法测量值偏小，内接法测量值偏大
（因为电压表分流，电流表分压）
3.在不知道待测电阻阻值范围时，用“试触法”，内外接都试一试。
两次测量电流表A示数变化|I1－I2|/I1,电压表V示数变化|U1 －U2|/U1
A表变化大，用内接法；A表变化小，用外接法（注意此时的“内大外小”是针对电流表！）
测电阻的伏安法选择：测大电阻选用内接法，测小电阻选用外接法，简称内大外小（“内”字中一个“大”字，“外”字中有半个“小”字）。
相关实验
1．描绘小灯泡－－分压＋外接
2．测定金属丝电阻率R=ρL/S－－限流＋外接
注：①先连入电路再测长度
②电流不易过大，以免温度过高影响电阻
③多次测量求平均
④量得一组值，断开开关
3．测电源电动势及其内阻－－电源外接法（唯一）
①常规方法
②电流表＋电阻箱
③电压表＋电阻箱
4．电压表，电流表的改装
