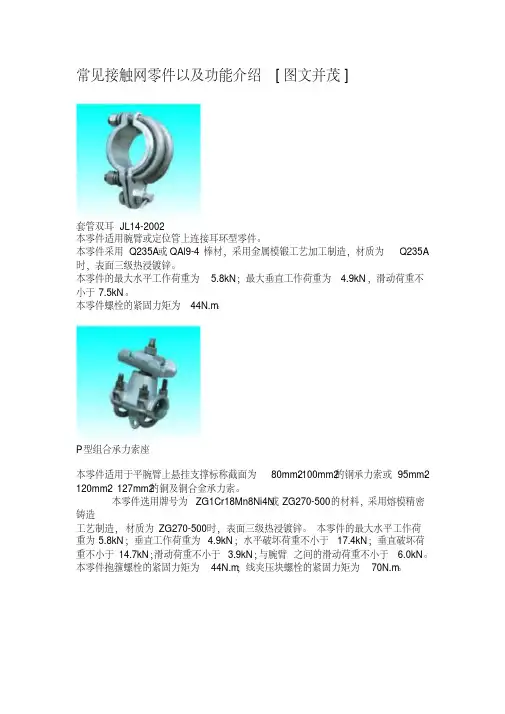

常见接触网零件以及功能介绍[图文并茂]套管双耳 JL14-2002本零件适用腕臂或定位管上连接耳环型零件。

本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造，材质为Q235A 时，表面三级热浸镀锌。

本零件的最大水平工作荷重为 5.8kN；最大垂直工作荷重为 4.9kN，滑动荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m。

P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、120mm2、127mm2的铜及铜合金承力索。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为5.8kN；垂直工作荷重为 4.9kN；水平破坏荷重不小于17.4kN；垂直破坏荷重不小于14.7kN；滑动荷重不小于 3.9kN；与腕臂之间的滑动荷重不小于 6.0kN。

本零件抱箍螺栓的紧固力矩为44N.m；线夹压块螺栓的紧固力矩为70N.m。

横承力索线夹 JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。

本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造。

材质为Q235A 时，表面三级热浸镀锌。

本零件最大垂直工作荷重为7.9kN；滑动荷重不小于9.8kN。

本零件U螺栓的紧固力矩为44N.m。

支持器 JL09-2002本零件适用于接触网系统定位装置中，连接定位线夹，固定接触线。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为 2.5kN；滑动荷重不小于 4.9kN；破坏荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m.长支持器 JL10-2002本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。

套管双耳
承力 索座
定位管 支撑
支撑管卡 子
定位管
定位器
平腕臂
绝缘子
腕臂 支撑
斜腕臂
等电 位线
定位环
上底 座
跳线
下底 座
1、平、斜腕臂
平腕臂
斜腕臂
平、斜腕臂规格型号
管外径D
当支柱或吊柱侧面 限界＜3.6m时 当支柱或吊柱侧面 限界≥3.6m时
零件代 号
平腕臂1
平腕臂2
参考长度L管 外径D（mm）
（四）支撑装置、定位装置典型缺陷
缺副帽 螺栓紧固 时不对称， 单边过紧
腕臂弯 曲变形
腕臂底 座倾斜
承力索保护条 缺失、承力索 座铜衬垫缺失
施工中踩踏接 触线
双腕臂底座倾 斜
定位钩与 定位管开
裂
三、接触悬挂
正线：JTMH120（15kN）+CTAH150（21.75kN）； 联络线: JTMH95（15kN）+CTAH120（15kN）； 站线：JTMH70（15kN）+CTAH85（10kN）； 供电线采用LBGLJ-185/25，回流线采用LBGLJ-185/25。
承力索的验收
（1）承力索无散股、无接头。 （2）承力索终端锚固线夹安装应符合设计要求，线材在楔
形线夹外露长度为500mm，绑扎100mm。
2、接触线
接触线规格
导线类型
线型
额定张力(kN)
接触线 接触线 接触线
截面为150mm2的铜锡合 金电车线
截面为120mm2的铜锡合 金电车线
截面为85mm2的铜锡合金 电车线
单边过紧
4、支撑
支撑的规格型号
φ
2

蕊转角跳线卡箍………… 暂………………75
卡已托……………………… 甸…………....76录
悬吊滑轮装置………举……………..…..纠 77
加长悬吊滑轮装几置……………………7祸 8
NLD-4型耐张芋线夹……………………袪 79
NLD-2型耐储张线夹………………… 歧..80
钩螺栓……叙………………………… 无....81
磁
400型耳环杆、2害50型双环杆……..刷.41 600型杵头萎杆………………………爷.42 焊接杵环、Q壤P-7型球头挂环….阎….43 防风拉线…水…………………………隙44 D1型连接器…研……………………..使.45 U型挂环…………………………….46
目 录化
长吊环…………………掖………………..48耕 60型承锚角钢……嵌……………………..皮49 钢锚角钢本体…虏……………………….踩.50 特型钢锚角钢锨…………………………矣..51 软横跨限位霸定位器…………………孕…..52 弯刀型定许位器……………………令……..53 软定位均器………………………菭…….….54 长定拧位立柱…………………胆………..…55 4憎9型定位管……………冀………………..56
线 岔鹅
线岔仙，代号为JHJL49烯-89。用于交叉 道岔物处，当道岔处有一支为癣正线时选用 700型（串长1710mm），两浓支均为站线时选 用50歇0型（长1510mm）。
筒
Φ400圆杆腕臂底拭座…………………..谓..57 横腹杆腕臂概柱腕臂底座……………渔…..58 架空地线烫肩架本体………………厂……..59 X型回侈流线肩架本体…………永………...60 Φ肪400圆杆回流线肩架锑本体……………61 汤Φ400圆杆跳线肩架初本体……………...念

接触网组成与各部参数接触网是用于供电铁路电力机车的设备，由接触网梁、支架、固定件和能量传输装置等组成。

接触网系统的设计参数包括接触网高度、悬挂偏移、水平偏移、绝缘设计和设备间的距离等，下面将对这些参数进行详细介绍。

接触网高度是指接触网梁的高度，也就是电线的高度。

一般来说，接触网高度的设计需要满足以下要求：首先，要保证电力机车的受电弓能够顺利与接触网接触，不会出现断线或者受电弓脱离的情况；其次，要考虑到列车的震动和弯曲等因素，确保接触网的高度稳定，不会因为变形而影响供电质量；最后，还需要考虑下行列车通过时的安全性，要避免受电弓与接触网发生碰撞。

悬挂偏移是指接触网梁在水平方向上的偏移程度。

接触网悬挂偏移的设计需要考虑到列车的运动状态和轨道的几何条件。

悬挂偏移的大小需要保证列车的受电弓能够顺利与接触网接触，并且在列车加速或制动时，受电弓不会因为悬挂偏移而断开与接触网的接触。

水平偏移是指接触网梁在垂直方向上的偏移程度。

水平偏移的设计需要保证接触网与轨道之间的间距在一个合理的范围内，避免出现接触网与轨道之间的碰撞或者过分远离的情况。

同时，水平偏移还需要考虑到列车的侧摇和弯曲等因素，确保接触网与列车之间的稳定接触。

绝缘设计是指接触网系统中各个部件的绝缘设计。

由于接触网系统的工作环境往往是恶劣的，例如大雨、风沙等，所以对于接触网系统的绝缘设计要求较高。

绝缘设计需要考虑到绝缘材料的选择、绝缘件的布置和绝缘性能的要求等因素，以保证接触网系统正常运行并且安全可靠。

设备间的距离是指接触网系统中各个设备之间的距离。

设备间的距离的设计需要满足以下要求：首先，要保证设备之间有足够的安全距离，以防止电弓和接触网设备发生碰撞；其次，要考虑到设备的维护和检修的便利性，确保设备之间有足够的空间进行维修工作；最后，还需要考虑到设备之间的电气特性，避免因为距离过近而产生干扰。

综上所述，接触网系统的设计参数包括接触网高度、悬挂偏移、水平偏移、绝缘设计和设备间的距离等。
