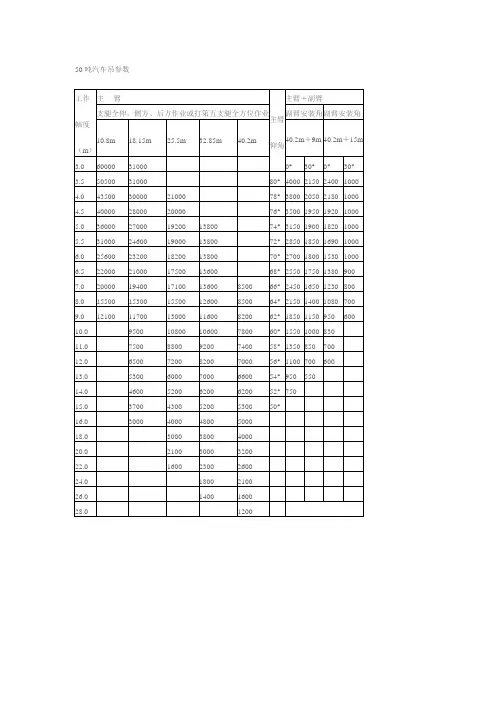

50吨汽车吊参数

  • 格式：doc
  • 大小：235.00 KB
  • 文档页数：8

昌吉糖业公司废水处理工程

页脚内容1 50吨汽车吊参数

工作

幅度

（m） 主 臂

主臂

仰角 主臂＋副臂

支腿全伸，侧方、后方作业或打第五支腿全方位作业 副臂安装角 副臂安装角

10.8m 18.15m 25.5m 32.85m 40.2m 40.2m＋9m 40.2m＋15m

3.0 60000 31000 0° 30° 0° 30°

3.5 50500 31000 80° 4000 2150 2400 1000

4.0 43500 30000 21000 78° 3800 2050 2180 1000

4.5 40000 28000 20000 76° 3500 1950 1920 1000

5.0 36000 27000 19200 13800 74° 3150 1900 1820 1000

5.5 31000 24600 19000 13800 72° 2850 1850 1690 1000

6.0 25600 23200 18200 13800 70° 2700 1800 1530 1000

6.5 22000 21000 17500 13600 68° 2550 1750 1380 900

7.0 20000 19400 17100 13600 8500 66° 2450 1650 1230 800

8.0 15500 15300 15500 12600 8500 64° 2150 1400 1080 700

9.0 12100 11700 13000 11600 8200 62° 1850 1150 950 600

10.0 9500 10800 10600 7800 60° 1550 1000 830

11.0 7500 8800 9200 7400 58° 1350 850 700

12.0 6500 7200 8200 7000 56° 1100 700 600

13.0 5300 6000 7000 6600 54° 950 550

14.0 4600 5200 6200 6200 52° 750

15.0 3700 4300 5200 5300 50°

16.0 3000 4000 4800 5000

18.0 3000 3800 4000

20.0 2100 3000 3200

22.0 1600 2300 2600

24.0 1800 2100

26.0 1400 1600 昌吉糖业公司废水处理工程

页脚内容2 28.0 1200

50吨汽车吊车

昌吉糖业公司废水处理工程

页脚内容3

全液压汽车起重机QY50H型起重特性表

单位：kg

工作

幅度

(m) 主 臂

支腿全伸、后方、侧方位作业

臂 长

10.8m 18.15m 25.5m 32.85m 40.2m

3.0 60000 31000 昌吉糖业公司废水处理工程

页脚内容4 3.5 50500 31000

4.0 43500 30000 21000

4.5 40000 28000 20000

5.0 36000 27000 19200 13800

5.5 31000 24600 19000 13800

6.0 25600 23200 18200 13800

6.5 22000 21000 17500 13600

7.0 20000 18000 17100 13600 8500

8.0 15300 14000 15500 12600 8500

9.0 12100 11000 13000 11600 8200

10.0 9000 10800 10600 7800

11.0 7500 8800 9200 7400 昌吉糖业公司废水处理工程

页脚内容5 12.0 6500 7200 8200 7000

13.0 5300 6000 7000 6600

14.0 4600 5200 6200 6200

15.0 3700 4300 5200 5300

16.0 3000 4000 4800 5000

18.0 3000 3800 4000

20.0 2100 3000 3200

22.0 1600 2300 2600

24.0 1800 2100

26.0 1400 1600

28.0 1200

说明： 昌吉糖业公司废水处理工程

页脚内容6 ●表中粗线以内数值为起重机强度所决定，粗线意外为起重机整机稳定所决定；

●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重；

●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨；

●表中所列数值为包括吊具在内的最大允许值（主吊钩重505 kg，副吊钩120kg）；

●打好第五支腿时，表中数值适用于圆周360°作业。

昌吉糖业公司废水处理工程

页脚内容7

全液压50吨吊车起重特性表

昌吉糖业公司废水处理工程

页脚内容8

合集下载

50吨汽车吊参数

50吨汽车吊参数

50吨汽车吊参数

工作

幅度

（m） 主 臂

主臂

仰角 主臂＋副臂

支腿全伸，侧方、后方作业或打第五支腿全方位作业 副臂安装角 副臂安装角

10.8m 18.15m 25.5m 32.85m 40.2m 40.2m＋9m 40.2m＋15m

3.0 60000 31000 0° 30° 0° 30°

3.5 50500 31000 80° 4000 2150 2400 1000

4.0 43500 30000 21000 78° 3800 2050 2180 1000

4.5 40000 28000 20000 76° 3500 1950 1920 1000

5.0 36000 27000 19200 13800 74° 3150 1900 1820 1000

5.5 31000 24600 19000 13800 72° 2850 1850 1690 1000

6.0 25600 23200 18200 13800 70° 2700 1800 1530 1000

6.5 22000 21000 17500 13600 68° 2550 1750 1380 900

7.0 20000 19400 17100 13600 8500 66° 2450 1650 1230 800

8.0 15500 15300 15500 12600 8500 64° 2150 1400 1080 700

9.0 12100 11700 13000 11600 8200 62° 1850 1150 950 600

10.0 9500 10800 10600 7800 60° 1550 1000 830

11.0 7500 8800 9200 7400 58° 1350 850 700

12.0 6500 7200 8200 7000 56° 1100 700 600

50吨吊车参数

50吨吊车参数

徐工 50吨吊车(QY50K-Ⅱ) 参数

型号： QY50K-Ⅱ

整机尺寸：长×宽×高： 13.750×2.8×3.52米(m)

轴距： mm

工作重量： 0吨(t)

总配重： 0吨(t)

最大行驶速度： 80km/h

最小转弯半径： 12米(m)

最大爬坡度： 40%

接近角/离去角： 17/11度(°)

最小离地间隙： 291mm

额定起重量： 50吨(t)

额定起重力矩： 1764KN.m

额定起重力矩全伸臂： 0KN.m

最小工作幅度： 3米(m)

最大起升高度-基本臂： 0米(m)

最大起升高度-全伸臂： 0米(m)

最大起升高度-基本臂+副臂： 0米(m)

起重臂截面：

起重臂长度-基本臂： 11.3米(m)

起重臂长度-全伸臂： 42.7米(m)

起重臂长度-基本臂+副臂： 57.7米(m)

副起重臂长度： 15米(m)

副起重臂安装角度： 0度(°)

底盘型号：

发动机型号： WD615.334(国III)

额定功率： 247kw

额定功率转速： 2200rpm

起重机发动机：

起重机额定功率： kw 主卷扬最大起升速度： 0m/min

副卷扬最大起升速度： 0m/min

起重臂全伸时间： 180秒(s)

起重臂全起/落时间： 88秒(s)

起重臂仰角范围： 度(°)

回转速度： 2r/min

支腿跨距：纵向×横向： 5.91×6.9米(m)

50T汽车吊性能表

50T汽车吊性能表

50T起重特性表

PATED LIFTING CAPACITY TABLE

单位（UNIT）：Kg

工 作

幅 度

WORKING

RADIUS（m） 主 臂 BOOM 主臂

仰角

BOOM

ANGLE

（°） 主臂+副臂 BOOM+JIB

支腿全伸、后方、侧方作业

REAR&SIDE WORKING AREA WITH

OUTRIGGER FULLY EXTENDED 40.2+9m 40.2+15m

臂 长 BOOM LENGTH 副臂安装角

JIB OFF SET 副臂安装角

JIB OFF SET 10.8m 18.15m 25.5m 32.85m 40.2m

3.0 60000 31000 0° 30° 0° 30°

3.5 50500 31000 80 4000 2150 2400 1000

4.0 43500 30000 21000 78 3800 2050 2180 1000

4.5 40000 28000 20000 76 3500 1950 1920 1000

5.0 36000 27000 19200 13800 74 3150 1900 1820 1000

5.5 31000 24600 19000 13800 72 2850 1850 1690 1000

6.0 25600 23200 18200 13800 70 2700 1800 1530 1000

6.5 22000 21000 17500 13600 68 2550 1750 1380 900

7.0 20000 18000 17100 13600 8500 66 2450 1650 1230 800

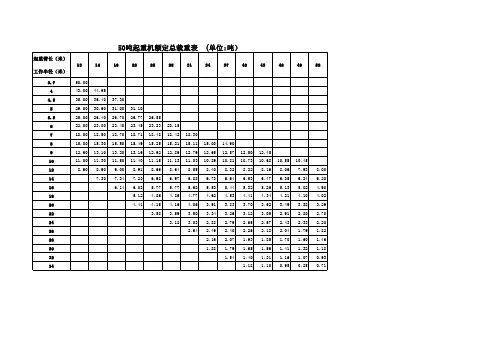

50吨吊车性能表

50吨吊车性能表

起重臂长（米）

工作半径（米）

3.750.00

443.0044.95

4.535.0036.4037.30

529.0030.6031.0031.10

5.525.0026.4026.7026.7726.55

622.0023.0023.4023.4523.2323.15

718.0018.5018.7018.7118.4818.4218.30

815.0015.3015.5015.4915.2515.2115.1115.0014.90

912.6013.1013.2013.1612.9212.8912.7912.6512.5712.5012.45

1011.0011.3011.5011.4011.1511.1311.0310.8910.8110.7310.6810.5510.45

128.608.909.008.918.668.648.558.408.328.228.168.067.938.00

147.307.347.236.986.976.886.736.646.536.476.356.246.20

166.146.035.775.775.685.535.445.325.255.135.024.90

185.124.864.864.774.624.534.414.344.214.104.02

204.414.154.164.063.913.833.703.623.493.383.29

223.583.593.503.343.263.123.052.912.802.70

243.123.032.882.792.652.572.432.332.20

262.642.492.402.262.182.041.791.82

282.162.071.931.851.701.601.46

301.881.791.651.561.411.321.18

321.541.401.311.161.070.93

341.181.100.950.850.712528313437524043464950吨起重机额定总载重表 (单位:吨）
