大跨度区间钢筋桁架楼承板施工

钢筋桁架楼承板与现浇混凝土梁板一体化支撑施工工法

钢筋桁架楼承板与现浇混凝土梁板一体化支撑施工工法

一、前言钢筋桁架楼承板与现浇混凝土梁板一体化支撑施工工法是一种将钢筋桁架楼承板与混凝土梁板相结合的新型施工方法。该工法可以提高施工效率，减少成本，增加结构的承载能力。

二、工法特点1. 结构强度大：通过采用钢筋桁架楼承板结构，与现浇混凝土梁板相结合，可以有效增加结构的承载能力和刚度。2. 施工速度快：由于采用钢筋桁架楼承板与梁板一体化施工，可以减少一道工序，从而节省施工时间。3. 高效节能：采用钢材结构和混凝土结构相结合，可以利用各自的优点，提高结构的抗震性能和节能效果。

三、适应范围该工法适用于商业建筑、住宅建筑、公共设施等建筑类型。对于需要较大开间和跨度的建筑，采用该施工工法可以更好地满足设计要求。

四、工艺原理该施工工法的理论基础是钢筋桁架楼承板与现浇混凝土梁板相互配合，形成整体结构。具体的技术措施包括：1. 在桁架楼承板上设置好现浇梁模板，并进行初步固定。2. 铺设钢筋，在桁架楼承板和梁板之间形成钢筋梁的整体结构。3. 浇筑混凝土，将混凝土浇筑到钢筋梁中，形成一体化结构。通过这些技术措施，可以使钢筋桁架楼承板与现浇混凝土梁板形成紧密的结合，提高整体结构的承载能力和刚度。

五、施工工艺1. 预制钢筋桁架楼承板，并进行质量检查。2. 在楼承板上设置好现浇梁的模板，并进行初步固定。3. 铺设钢筋，在楼承板和梁板之间形成钢筋梁的整体结构。4. 浇筑混凝土，将混凝土浇筑到钢筋梁中，形成一体化结构。5.

养护混凝土，确保混凝土的强度和稳定性。6. 拆除梁板模板，进行收尾工作。

六、劳动组织在施工过程中，需要设立专门的施工班组，包括钢筋工、木工、混凝土工等。在施工前，需要制定施工方案和施工计划，明确各个工序的工艺要求和进度安排。

七、机具设备1. 钢筋切割机：用于切割和加工钢筋。2.

模板支撑架：用于支撑模板，并提供施工空间。3. 混凝土搅拌站：用于搅拌和供应混凝土。4. 施工吊篮：用于在高空进行施工作业。

第10章 钢筋桁架楼承板及栓钉施工

10.1 钢筋桁架楼承板施工

10.1.1 钢筋桁架楼承板概况

（1）本工程采用在钢筋桁架模板上浇筑混凝土形成的组合楼板。钢筋桁架楼承板性能上具有压型钢板组合或非组合楼板的施工快速度的优势，又具有现浇整体楼板刚度大，抗震性能好的优点，施工上有使现场绑扎工作量减少，可进一步缩短工期，栓钉焊接质量更容易保证的优势。

钢筋桁架楼承板效果图

（2）施工时根据设计楼板板厚的不同，选用不同规格的钢筋桁架楼承板，具体选用要求如下表（单位mm）：

板厚 钢筋（上弦、下弦、腹杆） 桁架高度ht 施工阶段最大无支撑跨度

简支板 连续板

150 12，10，5.5 120 4200 4600

120 10，8，5 90 3400 3600

90 10，8，4.5 60 3000 3400

（3）上下弦钢筋采用热轧钢筋HRB400级，腹杆钢筋采用冷轧光圆钢筋550级。

（4）底模板采用0.5mm镀锌钢板，屈服强度不低于260N/mm2，镀锌层两面总计不小于Z12级。

（5）板跨大于施工阶段最大无支撑跨度时应在跨中加设一道临时支撑。 （6）楼承板详细构造如下图所示：

钢筋桁架模板长度(钢筋桁架长度) L≤12000mm15ht200200100200200上弦钢筋 腹杆钢筋 支座竖筋

下弦钢筋

0.5mm厚镀锌钢板支座水平钢筋 22

钢筋桁架模板立面图

576188188100100上弦钢筋下弦钢筋下弦钢筋腹杆钢筋镀锌钢板 2-2剖面 钢筋桁架详图

10.1.2 钢筋桁架楼承板施工准备

10.1.2.1 材料准备

包装方案：每捆板沿板宽度方向上、下用两道角钢横枕，角钢两端钻孔把两端有螺纹的圆钢插入，用螺冒拧紧，再在两道角钢中间加设两道木枕，用封口条封口。生产商、施工方应共同拟订详细的运输计划，保证施工现场供货及时。

钢筋桁架楼承板水平叠放，绑扎成捆，捆与捆之间垫枕木，叠放高度不宜超过三捆。

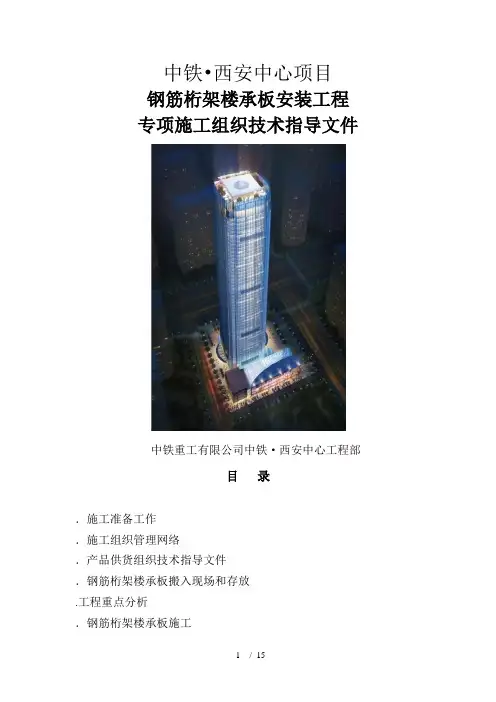

中铁•西安中心项目

钢筋桁架楼承板安装工程

专项施工组织技术指导文件

中铁重工有限公司中铁·西安中心工程部

目 录

．施工准备工作

．施工组织管理网络

．产品供货组织技术指导文件

．钢筋桁架楼承板搬入现场和存放

.工程重点分析

．钢筋桁架楼承板施工 ．钢筋桁架楼承板施工的质量控制要点

．安全生产及文明施工措施 施工技术

- 1 - / 15 ．施工准备工作

技术准备

熟悉施工图，了解设计意图及参照的施工规范和技术标准。

根据图纸要求及规范相应要求，编制施工专项技术指导文件。

对所有操作工人进行技术交底和岗前技术培训。

机械设备准备

现场配置如下表所列的施工机具（机具具体数量根据工地现场情况确定）

施工主要机具列表

序号 名称 单位 数量 用途

交流弧焊机 台 钢筋桁架楼承板与梁焊接

软吊带 副 钢筋桁架楼承板吊运

氧气、乙炔 套 切割

钢尺 把 放线

墨斗 只 放线

材料准备

钢筋桁架楼承板具体数量根据图纸及提货清单确定。

劳动力准备

作业人员应具备较高的技术水平，能够多个小组同时作业。需配备工种：铆工人、起重工人、安装工人，具体各工种工人数根据现场情况来确定。

.施工组织管理网络

施工管理网络

项目技术负责人

施工技术

- 2 - / 15

施工员班组长设备管理质量检验

操作工人

质量控制过程中体系

质量检查员

模板安装组焊接组

操作工人

安全生产管理体系

项目专职安全员

楼承板安装组设备管理焊接组

操作工人

.产品供货组织技术指导文件

根据施工方的施工进度计划，及时编制发货及进场计划，提供给

工厂以保证发货及时。

生产（订货）计划安排

供货原则：及时、优质、足量。

每批次产品的生产与发货必须提前与供货厂方约定，所有产品 施工技术

- 3 - / 15 的进场必须向施工单位汇报，具体情况包括材料的数量、尺寸、保存

要求，并获得施工单位的许可后方可进场。

楼承板钢筋桁架施工方案

1. 引言

楼承板钢筋桁架施工是建筑工程中常见的一项施工工序，主要用于支撑楼板的混凝土浇筑和固化。本文将介绍楼承板钢筋桁架施工的详细方案。

2. 施工准备工作

在进行楼承板钢筋桁架施工之前，需要进行以下准备工作：

2.1 材料准备

准备好所需的钢筋、钢板、模板等施工材料。

2.2 施工设备准备

准备好施工所需的设备，如塔吊、起重机、钢筋剪切机等。

2.3 施工人员准备

调配好施工所需的人员，包括项目经理、施工队长、钢筋工、焊工等。 3. 桁架搭设

桁架的搭设是楼承板钢筋桁架施工的关键环节，具体的步骤如下：

3.1 桁架设计

根据楼承板的设计要求和结构荷载，进行桁架的设计，确定桁架的布置和尺寸。

3.2 钢筋加工和焊接

按照桁架设计图纸，对钢筋进行加工和焊接，制作出桁架的主体结构。

3.3 桁架安装

使用起重机等设备，将制作好的桁架安装到楼承板的预留位置上，并保证安装的水平度和位置的准确性。

3.4 桁架调整和固定

在桁架安装完成后，根据需要进行桁架的调整，使其符合设计要求。然后使用焊接或螺栓等方式，将桁架固定在楼承板上。 4. 钢筋绑扎

桁架安装完成后，需要对桁架上的钢筋进行绑扎，确保其牢固性和稳定性。钢筋绑扎的具体步骤如下：

4.1 钢筋清理和整理

清理桁架上的灰尘和杂物，并将钢筋整理成规范的形状和间距。

4.2 钢筋绑扎

使用铁丝或钢丝将钢筋一根根绑扎在桁架上，确保其位置准确、结实可靠。

4.3 钢筋连接

桁架上的钢筋与楼板上的钢筋需要进行连接，通常使用焊接或螺栓连接的方式。

5. 施工总结

楼承板钢筋桁架施工是一项复杂而关键的工序，需要充分的准备工作和严格的施工操作。通过合理的桁架设计、精确的安装和可靠的绑扎，可以确保楼承板钢筋桁架施工的质量和安全性。同时，施工过程中也需要注重施工现场的管理和安全措施的落实，确保施工的顺利进行。 以上就是楼承板钢筋桁架施工方案的详细介绍。希望本文能对您有所帮助。如有任何疑问，请随时联系。
