钢绞线的规格和单位长度重量

  • 格式：doc
  • 大小：118.00 KB
  • 文档页数：5

钢绞线的规格和单位长度重量 钢绞线(有线电视、电线、电信、电力专用镀锌钢绞线）规格 结 构 公称 直径 mm 单丝 直径 mm 截面 积 mm2 参考 重量 ㎏/百米 公称抗拉强度（N/ mm2） 1370 1470 1570 钢绞线破断拉力总和kN（不少于）

1×7 3.0 1.0 5.5 4.37 7.54 8.08 8.64 3.6 1.2 7.91 5.29 10.85 11.64 12.43 4.2 1,4 10.78 8.56 14.77 15.85 16.92 4.8 1.6 14.07 11.17 19.28 20.68 22.09 5.4 1.8 17.81 14.14 24.40 26.18 27.96 6.0 2.0 21.98 17.46 30.13 32.32 34.54 6.9 2.3 29.08 23.09 39.84 42.75 45.66 7.8 2.6 37.17 29.51 50.92 56.43 58.35 8.7 2.9 46.24 36.71 63.35 67.97 72.60 9.6 3.2 56.30 44.70 77.13 82.76 88.39 10.5 3.5 67.35 53.48 92.27 99.00 105.74 11.4 3.8 79.39 63.04 108.76 116.70 124.64 12.0 4.0 89.60 69.54 120.50 129.30 138.10

钢芯铝绞线主要技术参数（GB1179—83） 标称截面铝/钢 (mm2) 根数/直径 (mm) 计算截面 (mm2) 外径(mm) 直流电阻(不大于,Ω/km) 计算 拉断力（N） 计算 质量(kg/km) 交货长度(不小于,m) 铝 钢 铝 钢 总计

10/2 16/3 25/4 35/6 6/1.50 6/1.85 6/2.32 6/2.72 1/1.50 1/1.85 1/2.32 1/2.72 10.60 16.13 25.36 34.86 1.77 2.69 4.23 5.81 12.37 18.82 29.59 40.67 4.50 5.55 6.96 8.16 2.706 1.779 1.131 0.8230 4120 6130 9290 12630 42.9 65.2 102.6 141.0 3000 3000 3000 3000 50/8 50/30 6/3.20 12/2.32 1/3.20 7/2.32 48.25 50.73 8.04 29.59 56.29 80.32 9.60 11.60 0.5946 0.5692 16870 42620 195.1 372.9 2000 3000 70/10 70/40 6/3.80 12/2.72 1/3.80 7/2.72 68.05 69.73 11.34 40.67 79.39 110.40 11.40 13.60 0.4217 0.4141 23390 58300 275.2 511.3 2000 2000 95/15 95/20 95/55 26/2.15 7/4.16 12/3.20 7/1.67 7/1.85 7/3.20 94.39 95.14 96.51 15.33 18.82 56.30 109.72 113.96 152.81 13.61 13.87 16.00 0.3058 0.3019 0.2992 35000 37200 78110 380.8 408.6 707.7 2000 2000 2000 120/7 18/2.90 1/2.90 118.89 6.61 125.50 24.50 0.2422 27570 379.0 2000 标称截面铝/钢 (mm2) 根数/直径 (mm) 计算截面 (mm2) 外径(mm) 直流电阻(不大于,Ω/km) 计算 拉断力（N） 计算 质量(kg/km)

交货长度(不小于,m) 铝 钢 铝 钢 总计

120/20 120/25 120/70 26/2.38 7/4.72 12/3.60 7/1.85 7/2.10 7/3.60 115.67 122.48 122.15 18.82 21.25 71.25 184.40 146.73 196.40 15.07 15.74 18.00 0.2496 0.2345 0.2364 41000 47880 98370 466.8 526.6 895.6 2000 2000 2000 150/8 150/20 150/25 150/35 18/3.20 24/2.76 26/2.70 30/2.50 1/3.20 7/1.85 7/2.10 7/2.50 444.76 145.68 148.86 147.20 8.84 18.82 21.25 34.36 152.30 164.50 172.11 181.62 16.00 16.67 17.10 17.50 0.1989 0.1980 0.1939 0.1962 32860 46630 54110 65020 461.4 549.4 601.0 676.2 2000 2000 2000 2000 185/10 185/25 185/30 185/45 18/3.60 24/3.15 26/2.98 30/2.80 1/3.60 7/2.10 7/2.32 7/2.80 183.22 187.04 181.34 184.73 10.18 24.25 29.59 43.10 193.40 211.29 210.93 227.83 18.00 18.90 18.88 19.60 0.1572 0.1542 0.1592 0.1564 40880 59420 64320 80190 584.0 706.1 732.6 848.2 2000 2000 2000 2000 210/10 210/25 18/3.80 24/3.33 1/3.80 7/2.22 204.14 209.02 11.34 27.10 215.48 236.12 19.00 19.98 0.1411 0.1380 45140 65990 650.7 789.1 2000 2000 标称截面铝/钢 (mm2) 根数/直径 (mm) 计算截面 (mm2) 外径(mm) 直流电阻(不大于,Ω/km) 计算 拉断力（N） 计算 质量(kg/km)

交货长度(不小于,m) 铝 钢 铝 钢 总计

210/35 210/50 26/3.22 30/2.98 7/2.50 7/2.98 211.73 209.24 34.36 48.82 246.09 253.06 20.38 20.86 0.1363 0.1381 74250 90830 853.9 960.8 2000 2000 240/30 240/40 240/55 24/3.60 26/3.42 30/3.20 7/2.40 7/2.66 7/3.20 244.29 238.85 241.27 31.67 38.90 56.30 275.96 277.75 297.57 21.60 21.66 22.40 0.1181 0.1209 0.1198 75620 83370 102100 922.2 964.3 1108 2000 2000 2000 300/15 300/20 300/25 300/40 42/3.00 45/2.93 48/2.85 24/3.99 7/1.67 7/1.95 7/2.22 7/2.66 296.88 303.42 306.21 300.09 15.33 20.91 27.10 38.90 312.21 324.33 333.31 338.99 23.01 23.43 23.76 23.94 0.09724 0.09520 0.09433 0.09614 68060 75680 83410 92220 939.8 1002 1058 1133 2000 2000 2000 2000 300/50 300/70 26/3.83 30/3.60 7/2.98 7/3.6 299.54 305.36 48.82 71.25 348.36 376.61 24.26 25.20 0.09636 0.09463 103400 128000 1210 1402 2000 2000 400/20 400/25 42/3.51 45/3.33 7/1.95 7/2.22 406.40 391.91 20.91 27.10 427.31 419.01 26.91 26.64 0.07104 0.07370 88850 95940 1286 1295 1500 1500 标称截面铝/钢 (mm2) 根数/直径 (mm) 计算截面 (mm2) 外径(mm) 直流电阻(不大于,Ω/km) 计算 拉断力（N） 计算 质量(kg/km)

交货长度(不小于,m) 铝 钢 铝 钢 总计

400/35 400/50 400/65 400/95 48/3.22 54/3.07 26/4.42 30/4.16 7/2.50 7/3.07 7/3.44 19/2.50 390.88 399.73 398.94 407.75 34.36 51.82 65.06 93.27 425.24 451.55 464.00 501.02 26.82 27.63 28.00 29.14 0.07389 0.07232 0.07236 0.07087 103900 123400 135200 171300 1349 1511 1611 1860 1500 1500 1500 1500 500/35 500/45 500/65 45/3.75 48/3.60 54/3.44 7/2.50 7/2.80 7/3.44 497.01 488.58 501.88 34.36 43.10 65.06 531.37 531.68 566.94 30.00 30.00 30.96 0.05812 0.05912 0.05760 119500 128100 154000 1642 1688 1897 1500 1500 1500 630/45 630/55 630/80 45/4.20 48/4.12 54/3.87 7/2.80 7/3.20 19/2.32 623.45 639.92 635.19 43.10 56.30 80.32 666.55 696.22 715.51 33.60 34.32 34.82 0.04633 0.04514 0.04551 148700 164400 192900 2060 2209 2388 1200 1200 1200 800/55 800/70 800/100 45/4.80 48/4.63 54/4.33 7/3.20 7/3.60 19/2.60 814.33 56.30 870.60 38.40 38.58 38.98 0.03547 0.03574 0.03635 191500 2690 2785.9 2985.4 1000 1000 1000

合集下载

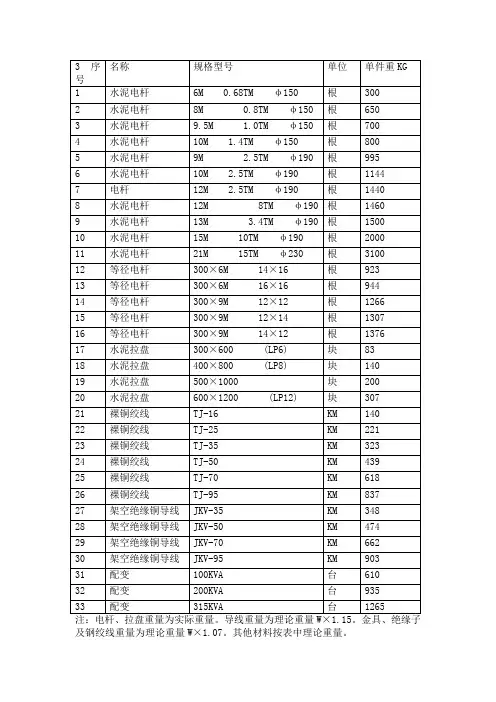

常用电气材料理论重量

常用电气材料理论重量

34
钢绞线
GJ-25 (1×7)
KM
227.7
35
钢绞线
GJ-35 (1×7)
KM
318.2
36
钢绞线
GJ-50 (1×7)
KM
424
37
钢绞线
GJ-50 (1×19)
KM
411
38
钢绞线
GJ-70 (1×19)
KM
615
39
钢绞线
GJ-100 (1×19)
KM
859
40
钢绞线
GJ-120 (1×19)
KM
995
41
钢芯铝绞线
LGJ- 16/2.5
KM
62
42
钢芯铝绞线
LGJ- 25/3.8
KM
92
43
钢芯铝绞线
LGJ- 25/4
KM
102.6
44
钢芯铝绞线
LGJ- 35/6.2
KM
150
45
钢芯铝绞线
LGJ- 50/8
KM
196
46
钢芯铝绞线
LGJ- 70/10
KM
275.2
47
钢芯铝绞线
LGJ- 95/17.8
铜排
TMY-100×10
M
8.88
62
铜排
TMY-120×10
M
10.66
63
铝排
LMY-60×6
M
0.975
64
铝排
LMY-80×8
M
1.73
65
铝排
LMY-100×8(80×10)
M
2.16
66
铝排

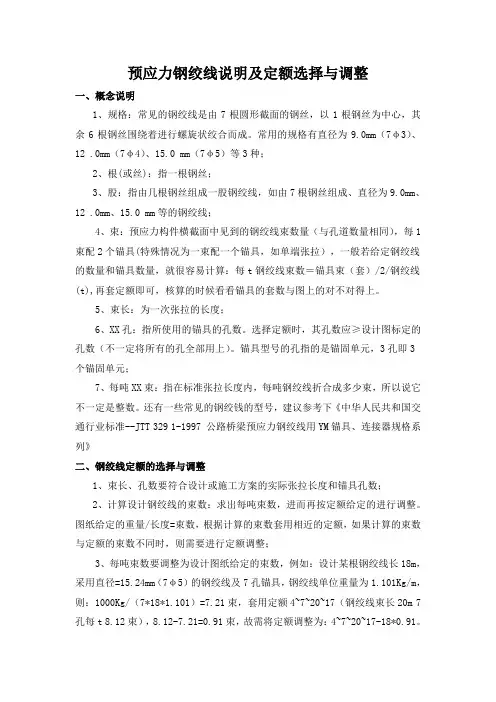

预应力钢绞线说明及定额选择与调整
