自动交换光网络(ASON)

ASON技术的发展和展望摘要：本文从ASON技术的提出背景出发，介绍了它的体系结构，特点，设备的现状以及各国的应用现状，并且指出了现实中ASON存在的问题。

关键词：ASON，SDH,控制层面ASON(自动交换光网络，通常被称为智能光网络)和传统的光网络技术相比，其优点均来源于它所具有的智能，具体来说是来源于“自动交换”。

借由光光交叉连接(OXC)、光分插复用器(OADM)的节点设备，可以做到波长路由选择、光交叉连接等功能，不但简化了传统光电转换的架构，也解除了电运算的速度瓶颈。

1、ASON技术提出的背景近几年来，随着IP等数据业务在骨干网上的爆炸性增长，WDM技术被广泛的应用到网络中来，“IP over WDM”组网模型被提出，这种模型认为IP等数据包通过相应封装技术(例如：POS，GFP)就可以直接由WDM或OTN网络传送，从而省去了ATM甚至SDH／SONET层面，同时，只需过度建设(overbuild)超大容量的光传输网，口业务的业务质量(QoS)就可以得到保证。

然而，这种网络模型被证明是一种价格昂贵的建网方式，其主要原因是口路由器的POS(Packet over SDH／SONET)接口和WDM系统的波长转换器(OTU)价格都较昂贵，采用过度建设(overbuild)的策略将使网络成本居高不下。

同时，尽管IP数据业务所占用的带宽已经在某些运营商的网络中超出了传统的语音业务所占用的带宽，可是从业务收入角度来说，语音业务的收入仍然是运营商最主要的收入来源。

因此，有必要建立一个新的网络体系结构来更经济有效的支持未来大容量的数据业务。

IP数据业务具有突发性和不确定性的特点，这为通过对光网络带宽实行动态分配和调度以实现有效的网络优化提供了契机，对于同样的网络业务需求，这种优化可以减少全网中所需光接口(POS接口和OTU接口等)和相应波长的数目，既大规模降低建网成本，又提高带宽利用率。

所以，一种可以实现动态自动完成网络带宽分配和调度的新型网络体系结构智能光网络应运而生。

ASON技术及其发展第一章ASON的基本概念1.1 ASON技术产生的背景随着现代通信网络的飞速发展，数据服务量不断激增和接入业务日益多样化，对光传输网络在自适应能力方面提出了更高要求。

当前通信网络的发展不仅要创造更大的带宽容量，还要解决如何将网络中的资源转化为可用的、经济的、能进行带宽管理的新业务。

而ASON网络具有的组网灵活性、高可靠性、智能性，使之成为移动通信行业研究与关注的热点。

ASON ( Automatically Switched Optical Network) 即自动交换光网络，是能够在选路和信令控制下自动完成光网络交换连接功能的新一代光传送网，它是近年来光传送网技术的一个最重要的发展，也可以看作是一种标准化的智能光传送网。

ASON 允许将网络资源动态地分配给路由，缩短了业务层升级扩容时间，具有快速的业务提供和拓展功能。

AS0N还可以引入新的业务类型，而且在ASON 网络中，业务可实现动态连接，时隙资源也可进行动态分配。

其原理是在现有的光网络上增加一层控制平面，并利用这层控制平面来为用户建立连接，提供服务和对底层网络进行控制，同时支持不同的技术方案和不同的业务需求，具备高可靠性、可扩展性和高有效性等特点。

第二章ASON的组成ASON 网络结构的核心特点就是支持电子交换设备动态地向光网络申请带宽资源，可以根据网络中业务分布模式动态变化的需求，通过信令系统或者管理平面自主建立或者拆除光通道，不需要人工干预。

采用ASON技术后，原来复杂的多层网络结构可以变得简单和扁平化．光网络层可以直接承载业务，避免了传统网络中业务升级时受到的多重限制。

ASON 的优势集中表现在其组网应用的动态、灵活、高效和智能方面。

支持多粒度、多层次的智能，提供多样化、个性化的ASON 服务的核心特征。

ASON 主要由传送平面、控制平面和管理平面三个独立的平面组成。

传送平面为用户提供从一个端点双向或者单向透明的信息传送。

自动交换光网络技术在传送网中的应用研究摘要:本文主要阐述自动交换光网络(ason)在长途传输和城域网传输中的应用、部署策略等,对网络规划和运维产生的影响进行了分析。

关键词:自动交换光网络sdh网络长途传输网城域传输网中图分类号:tp2 文献标识码:a 文章编号:1674-098x(2011)06(c)-0019-01自动交换光网络(ason)技术是一种能够自动完成网络连接的新型网络概念,顺应了业务发展对于传送网络的业务支撑能力和丰富的需求,突破了传统配置的网络理念,适应了现代网络和新业务拓展的需要。

智能光网络是将sonet/sdh的多功能、高效的ip技大容量的dwdm和网络控制软件融合在一起,形成了自动光交换网络。

对于网络运营商来说,可以直接从光域快速提供业务,使运营商拥有的不再是一个一般的光网络,而是一个极具竞争潜力的业提供平台。

ason业务范围一般是sdh业务,支持6.707定义的sdh连接颗粒vc-n和vc-n-xvo;otn业务,支持6.709定义的otn连接颗粒oduk 和oduk-n-xvo;透明或不透明的光波长业务;10mb/s,100mb/s,l gb/s和10gb/s的以太网业务;基于光纤连接(ficon)、企业系统连接(escon)和光纤通道(fc)的存储域网络((san)业务;ason对新业务类型具有可扩展性。

ason可以支持多种类型的业务模型,每种业务模型都有自身的业务属性、目标市场和业务管理需求。

1 自动交换光网络在长途传输中的应用1.1 电信长途传输网的发展状况中国电信运营商在经过多年的努力下,已基本拥有覆盖全国的所有县以上城市,并且在技术方面有先进的光纤传输网络。

一般采用光纤传输为主,同时微波、卫星等为辅的多方面传输技术,组成一个立体网状的网络覆盖结构。

基本构成了数字化、大容量、多手段、多路由的现代化传输网,并能承载各种业务。

由于经济发展的不平衡,导致通信总量分布的不平衡,带宽分布不完全取决于全人口和地域规模,人口质量、地域合作以及能源互补对长途网带宽分布起到更加关键的作用。

ASON功能与发展ASON Features and DevelopmentWang Yiming(China Tietong Jilin Branch,Changchun130012,China)Abstract:ASON as the most important next-generation optical network technology development in the equipment has reached a higher level,but the application has just started.This paper analyzes the characteristics and advantages of ASON technology to discuss the ASON provides Internet services for the transmission channels of the application.Keywords:ASON;Transport networks一、引言随着互联网业务的飞速发展发展，对光传输网络在带宽、业务保护能力等方面提出了更高要求。

ASON网络具有的组网灵活性、高可靠性、智能性，使之成为各通信厂商及运营商研究与关注的热点。

二、ASON的基本概念ASON（Automatically Switched Optical Network）即自动交换光网络，是能够在选路和信令控制下自动完成光网络交换连接功能的新一代光传送网，它是近年来光传送网技术的一个最重要的发展，也可以看作是一种标准化的智能光传送网。

ASON允许将网络资源动态地分配给路由，缩短了业务层升级扩容时间，具有快速的业务提供和拓展功能。

ASON还可以引入新的业务类型，而且在ASON网络中，业务可实现动态连接，时隙资源也可进行动态分配。

其原理是在现有的光网络上增加一层控制平面，并利用这层控制平面来为用户建立连接，提供服务和对底层网络进行控制，同时支持不同的技术方案和不同的业务需求，具备高可靠性、可扩展性和高有效性等特点[1]。

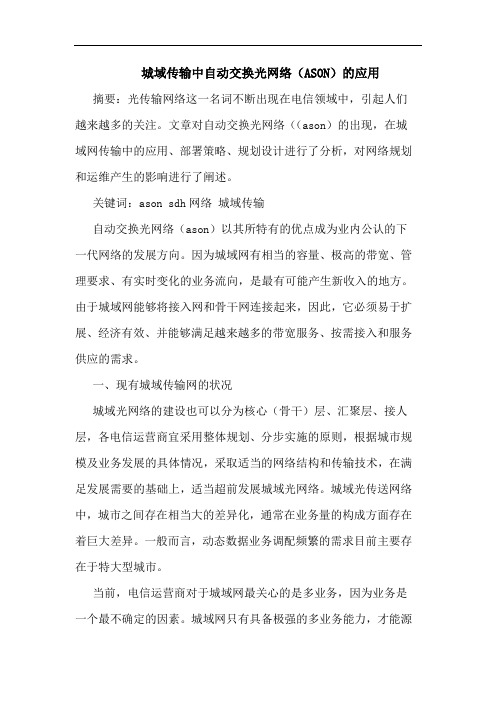

城域传输中自动交换光网络（ASON）的应用摘要：光传输网络这一名词不断出现在电信领域中，引起人们越来越多的关注。

文章对自动交换光网络（（ason）的出现，在城域网传输中的应用、部署策略、规划设计进行了分析，对网络规划和运维产生的影响进行了阐述。

关键词：ason sdh网络城域传输自动交换光网络（ason）以其所特有的优点成为业内公认的下一代网络的发展方向。

因为城域网有相当的容量、极高的带宽、管理要求、有实时变化的业务流向，是最有可能产生新收入的地方。

由于城域网能够将接入网和骨干网连接起来，因此，它必须易于扩展、经济有效、并能够满足越来越多的带宽服务、按需接入和服务供应的需求。

一、现有城域传输网的状况城域光网络的建设也可以分为核心（骨干）层、汇聚层、接人层，各电信运营商宜采用整体规划、分步实施的原则，根据城市规模及业务发展的具体情况，采取适当的网络结构和传输技术，在满足发展需要的基础上，适当超前发展城域光网络。

城域光传送网络中，城市之间存在相当大的差异化，通常在业务量的构成方面存在着巨大差异。

一般而言，动态数据业务调配频繁的需求目前主要存在于特大型城市。

当前，电信运营商对于城域网最关心的是多业务，因为业务是一个最不确定的因素。

城域网只有具备极强的多业务能力，才能源源不断地将网络覆盖变为盈利，才能谈得上网络的可演进性与可塑性。

因此，不断完善城域网已成为当前传送网络建设的重点领域，各大电信运营商都将建筑城域光网络作为自己的重要目标。

二、城域传输网部署ason的策略相对于长途传输网，城域网则规模很大，接人层节点众多，因此在城域传输网里，ason则应先从核心层开始，先解决核心层网络的生存性和带宽利用率问题，同时，利用智能设备的大容量交叉调度能力，承担日益增长的核心层业务输导和调度任务。

在条件成熟和光纤到位的情况下，也可以考虑将智能光网络逐步引人城域网的汇聚层、接人层，并实现不同厂家之间的端到端电路配置。

1.业务设计与规划城域网由于设备数量庞大，在引人ason时，必须要考虑a-son 设备与现有sdh设备的互通，在核心层，可以单独由ason设备组建mesh网络来保证城域网核心业务的安全，对于原有汇聚层和接人层的业务，可以通过光口互联的方式来对原有汇聚层、接人层业务进行调度和上下行。

自动交换光网络ASON技术的技术扩散研究自动交换光网络ASON技术的技术扩散研究摘要：随着互联网业务的高速发展，以及各类全新业务相继出现的现状，基于满足用户多业务开展、高带宽连接的现代化通信技术诉求，自动交换光网络（ASON）随之问世。

本文以对自动交换光网络ASON技术释义为切入点，结合自动交换光网络ASON技术的引入必要性分析，探讨了自动交换光网络ASON技术的技术扩散的实现路径，以期推动我国ASON技术的产业化的进一步发展。

关键词：自动交换光网络；ASON技术；技术扩散中图分类号： G250 文献标识码： A在互联网高速发展以及用户要求不断升级的情形下,SDH光传输系统正暴露出业务配置复杂、带宽利用率低、保护方式单一等问题。

在这种情形下，自动交换光网络(ASON)应运而生。

自动交换光网络ASON技术概说（一）ASON技术释义ASON（Automatic Switched Optical Network）即是通过能提供自动发现和动态连接建立功能的分布式(或部分分布式)控制平面,在OTN或SDH网络之上,可实现动态的、基于信令和策略驱动控制的一种网络。

是把光层组网技术和以IP(因特网协议)为基础的网络智能化技术发展并结合起来,形成具有智能性的光网络。

（二）ASON技术的发展趋势本世纪初,了自动交换光网络(ASON)由国际电信联盟（ITU)首先提出。

各大运营商及研究组织对这一新兴概念表现出高度的重视。

ASON的概念源于智能光网络,它实际上是智能光网络标准化以后的结果。

它能直接在光层上按需提供服务,能够适应网络拓扑的改变(结构和网元设备的增减),通过公共的控制平面加速服务,根据网络和相关服务的需要改变网络大小,提供各种服务等级和保护机制。

ASON在传统光网络的基础上增加了一个新的层面——控制平面,并相应地在控制平面中引入了路由、信令和链路管理等机制,在信令和路由协议控制下,由网元动态自动地完成交换传输功能,从而使光网络由静态的传输网络变为动态可运营管理的网络。

ASON技术在SDH传输网中的应用ASON技术（Automatically Switched Optical Network，自动交换光网络）是一种自动化的光传输网络技术，可以根据网络的实时状态和用户业务需求来动态配置和优化网络资源，从而提高网络的灵活性、可靠性和高效性。

在SDH（Synchronous Digital Hierarchy，同步数字传输体系）传输网络中，ASON技术可以发挥重要作用，本文将对ASON技术在SDH 传输网中的应用进行探讨。

2. ASON技术在SDH传输网中的应用（1）光路径建立在SDH传输网中，ASON技术可以实现动态的光路径建立。

当用户需要进行数据传输时，SDH传输网可以根据用户的业务需求和网络资源状况自动选择合适的光路径建立，从而实现网络资源的高效利用。

这样可以避免网络资源的浪费，提高网络的带宽利用率。

（2）故障恢复SDH传输网中使用ASON技术，可以实现网络故障的快速恢复。

当网络中发生故障时，ASON技术可以实现快速的路径切换，将受影响的数据流量转移到其他可用的光路径上，从而保障用户的业务连续性。

（3）网络优化ASON技术还可以实现SDH传输网的网络资源优化。

通过对网络中的光路径进行动态调度和管理，可以实现网络资源的优化配置，提高网络的整体性能和服务质量。

ASON技术还可以实现网络中的光路径的智能选择，使得网络可以更加灵活地适应不同的业务需求，提高网络的灵活性和适应性。

（4）网络安全在SDH传输网络中引入ASON技术，可以提高网络的安全性。

ASON技术可以实现精细的网络资源管理和控制，可以对网络中的光路径进行动态的监控和调整，从而防止不明人员对网络资源的非法占用和窃取，保障网络的安全性和稳定性。

未来，随着5G、物联网、云计算等新兴技术的发展，SDH传输网络将面临更加复杂和多样化的业务需求。

ASON技术将在SDH传输网络中发挥更加重要的作用，实现网络资源的智能化管理和动态调度，支持更加丰富和多样的业务需求。

自动交换光网络ASON总体结构与进展当前的网络是一个资讯爆炸的网络，随着数据服务量的激增，这种发展在带来巨大成效的同时也给现实中的传送网带来了沉重的压力，这种压力给传统传送网络提出了明确的革新和发展的要求。

实际需求迫使传统网络向下一代能支持多信道、高容量、可配置、智能型的网络演进。

在这种演进过程中，点到点的WDM 系统迈出了解决问题的第一步。

在具备了WDM能力之后，光传送网络第一次拥有了在光层直接交叉组网的能力。

而现代光网络技术的发展可谓是一日千里，各种新技术纷至沓来，这些新技术使得我们在设计和实现全新传送网络的时候具备前所未有的能力和空间，在网络现实需求和新兴技术的双重推动下，自动交换光网络，也即是ASON网络的出现就成为大势所趋，顺理成章了。

ASON网络之所以是自动交换光网络，就在于它本身具备的智能性，这种智能性体现在ASON网络第一次在光网络中实现了光信道建立的智能性。

也即是ASON网络在不需要人为管理和控制的作用下，可以依据控制面的功能，按用户的请求来建立一条符合用户需求的光信道。

这一前所未有的革命性进步为光网络带来了质的飞跃。

而ASON网络之所以具备这种智能，究其原因是在于它首次引入了光网络中的控制面（Control Plane）。

本文的目的就是对ASON光网络进行总体分析，然后再对ASON网络控制面重点问题进行进一步探讨。

一、ASON网络总体结构1．ASON网络的层次结构在ASON网络的整体结构中，层次模型关系是一个非常重要的方面。

因为从实现目的讲，ASON网络设计的目的是为了实现大范围全局性整体网络，因此ASON 网络在结构上采用了层次性的可划分为多个域的概念性结构。

这种结构可以允许设计者根据多种具体条件限制和策略要求来构建一个ASON网络。

在不同域之间的互作用是通过标准抽象接口来完成的，而把一个抽象接口映射到具体协议中就可以实现物理接口，并且多个抽象接口可以同时复用在一个物理接口上。

ASON技术在城域网中的应用摘要自动交换光网络（ASON）近年来发展迅速，在国内得到了一定的应用。

本文从ASON 技术的特点、关键技术等方面进行了分析，同时从网络的多业务承载能力、资源使用效率以及智能化应用等方面阐述了ASON技术在城域网中具有突出的优势及良好的应用前景。

1、引言ASON（Automatic Switched Optical Network，自动交换光网络）是指在选路和信令控制之下完成自动交换功能的新一代光网络，也可以看做是一种标准化的智能光传送网，被广泛认为是下一代光网络的主流技术。

随着信息时代的来临，各种通信业务（特别是以IP业务为代表的数据、图像等传输业务）急剧增长，以及动态的数据业务特性带来新的需求，使得对传输网络具备良好自适应能力的需求也逐步提上日程，对网络带宽进行动态分配并具有高性价比的解决方案已是人们追求的目标。

ASON正是在这样的市场环境下应运而生的新一代光网络技术。

2、ASON的体系结构ASON中第一次引入了单独的控制平面，从而使光网络发生了根本性的变化，具备了智能功能。

其体系结构主要表现在ASON的三种平面和三种连接类型上。

2.1ASON的三种平面按照ITU-T G.8080（G.ason）建议，ASON从功能平面讲分为控制平面（Control Plane）、传送平面（Transport Plane）、管理平面（Management Plane）3个独立的层面。

2.1.1控制平面功能在智能光网络中形成了独立的控制平面，完成对连接的建立和删除以及其他操作的控制功能，诸如恢复和保护，快速配置，快速加入和去除网元，进行光功率的自动调整等。

控制平面包括一系列实现路由和信令等特定功能组件，用于连接的建立和释放等。

控制平面可以在管理平面的控制下实现连接的建立，也可以独立完成连接的建立和释放等功能。

ASON控制平面的作用在于：快速有效地在传输网内配置连接以支持交换和软永久连接；再配置或修改预先设置的呼叫连接；完成恢复功能。

ASON技术在SDH传输网中的应用探讨ASON技术（Automatically Switched Optical Network，自动交换光网络）是指一种能够自动进行传输网络配置、管理和故障恢复的光传输网络技术。

在SDH（Synchronous Digital Hierarchy，同步数字体系）传输网中，ASON技术具有广泛的应用，可以提高网络的灵活性、可靠性和效率。

本文将探讨ASON技术在SDH传输网中的应用，并分析其对网络性能的提升和未来发展趋势。

一、 ASON技术概述ASON技术是一种基于光传输网络的自动化技术，其核心思想是在网络中引入智能控制和自动化管理，实现光路径的自动选择和交换。

通过ASON技术，网络可以实现故障自愈、光路径的自动配置和动态带宽分配等功能，从而提高传输网络的可靠性和灵活性。

ASON技术是SDH传输网智能化和自动化的重要手段之一，对于提升网络性能具有重要意义。

1. 动态路由选择：ASON技术可以实现动态光路的选择和配置，根据网络负载情况和故障状态自动调整光路路径，提高网络的利用率和可靠性。

在SDH传输网中，通过ASON技术可以实现灵活的路由选择和管理，满足不同业务的需求，提高网络的灵活性和可靠性。

2. 故障自愈：传统的SDH网络需要人工干预来进行故障处理和恢复，而通过ASON技术可以实现故障的自动检测和自愈。

当网络出现故障时，ASON技术可以自动选择备用路径，实现快速的故障恢复，减少用户的故障感知时间，提高网络的可用性。

4. 多层次网络互联：ASON技术可以实现不同层次网络之间的智能互联，实现对不同层次网络资源的统一管理和调度。

在SDH传输网中，通过ASON技术可以实现多层次网络的智能互联，提高网络的整体性能和扩展能力。

三、 ASON技术对SDH传输网性能的提升1. 提高网络可靠性：ASON技术可以实现故障的自动检测和自愈，减少网络故障对业务的影响，提高网络的可靠性和稳定性。

ASON技术目录一引言............................................ 错误！未定义书签。

二 ASON技术产生的背景 (1)三 ASON技术的基本概念 (2)3.1ASON三种平面 (3)3.2ASON三种连接 (4)四 ASON技术特点 (5)五 ASON 的关键技术 (7)六 ASON的生存性实现 (8)七技术发展现状及趋势 (9)八．结束语 (10)1、引言ASON（Automatic Switched Optical Network，自动交换光网络）是指在选路和信令控制之下完成自动交换功能的新一代光网络，也可以看做是一种标准化的智能光传送网，被广泛认为是下一代光网络的主流技术。

随着信息时代的来临，各种通信业务（特别是以IP业务为代表的数据、图像等传输业务）急剧增长，以及动态的数据业务特性带来新的需求，使得对传输网络具备良好自适应能力的需求也逐步提上日程，对网络带宽进行动态分配并具有高性价比的解决方案已是人们追求的目标。

ASON正是在这样的市场环境下应运而生的新一代光网络技术。

2、ASON技术产生的背景作为承载话音和数据等上层业务的通信基础网络, 光网络在短短的十几年中得到了迅速发展。

特别是近几年来, 受到IP 业务高速增长所产生的带宽需求以及波分复用技术所引入的新型带宽利用模式的双重驱动, 传统光网络正发生着“量”(宽带化) 和“质”(智能化) 的深刻变革。

从用户的角度来看,希望未来的光网络能够快速、便捷地实现对多粒度带宽服务的聚合与疏导, 提供对各种业务类型的支持。

从运营商的角度来看,则要求光网络能够自动地按需提供端到端的连接, 具备快速重构和增强的网络保护/ 恢复能力, 实现网络资源的最佳配置, 克服传统光网络中资源调配时间长、协调性差的缺点。

自动交换光网络(ASON) 正是在这种背景下应运而生的。

自动交换光网络方案直接在光纤网络上引入了以IP为核心的智能控制技术, 可以有效地支持连接的动态建立与拆除, 基于流量工程按需合理分配网络资源, 并能提供良好的网络保护/ 恢复性能。

GB/T 21645.1-2008 自动交换光网络(ASON)技术要求第1部分：体系结构与总体要求基本信息【英文名称】Technical requirements for automatically switched optical network―Part 1:Architecture and general requirements【标准状态】现行【全文语种】中文简体【发布日期】2008/4/10【实施日期】2008/11/1【修订日期】2008/4/10【中国标准分类号】M33【国际标准分类号】33.040.40关联标准【代替标准】暂无【被代替标准】暂无【引用标准】YD/T 1078-2000,YD/T 1289.2,YDN 099-1998,ITU-T G.7712,ITU-TG.7713,ITU-T G.7713.1,ITU-T G.7713.2,ITU-T G.7713.3,ITU-T G.7715,ITU-TG.7715.1,ITU-T G.784,ITU-T G.803,ITU-T G.805,ITU-T G.8080,ITU-T G.872,ITU-TG.873.1,ITU-T G.873.2,ITU-T G.874,ITU-T M.3010,ITU-T M.3100,ITU-TY.1313,OIF-UNI-01.0,OIF-ENNI-SIG-01.0,IETF RFC 4204,IETF RFC 4207,IETF RFC 4209适用范围&文摘本部分规定了自动交换光网络体系结构、控制平面参考结构和基本结构元件、呼叫和连接控制、路由、自动发现和资源管理要求、管理平面和数据通信网要求、命名和地址、保护和恢复、网络可靠性和安全性，以及业务要求等。

本部分规定的自动交换光网络要求与其承载的客户层和具体实现技术无关，传送网络的具体技术细节不在本部分范围内。

本部分适用于ITUT G.803定义的SDH传送网络和ITUT G.872定义的光传送网络（OTN）。
