中国建筑史试题库之识图题(绘图题)

建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。

通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。

而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。

本文将介绍一些常见的建筑制图试题，并给出相应的答案。

一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。

答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。

2. 请根据提供的平面图，计算建筑物的总面积。

答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的总面积。

二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。

答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。

因此，可以判断建筑物中存在楼梯。

2. 请根据提供的剖面图，计算建筑物的总高度。

答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。

最后将各个区域的高度相加，即可得到建筑物的总高度。

三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。

答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。

2. 请根据提供的立面图，计算建筑物的立面面积。

答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的立面面积。

通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。

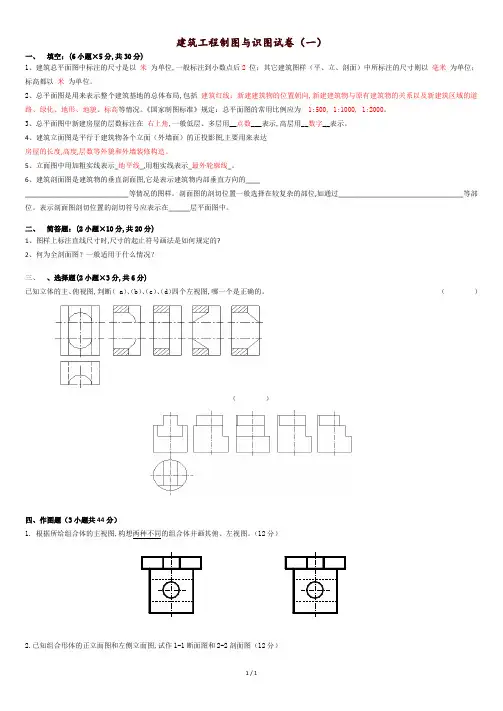

建筑工程制图与识图试卷（一）一、填空：(6小题×5分,共30分)1、建筑总平面图中标注的尺寸是以米为单位,一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500,1:1000, 1:2000。

3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图,主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_,用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分,共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分,共6分)已知立体的主、俯视图,判断（ a）、（b）、（c）、（d）四个左视图,哪一个是正确的。

（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图,构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图,试作1-1断面图和2-2剖面图（12分）2-2 剖面图1-1断面图3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成：（20分）（1）画出砖及混凝土图例。

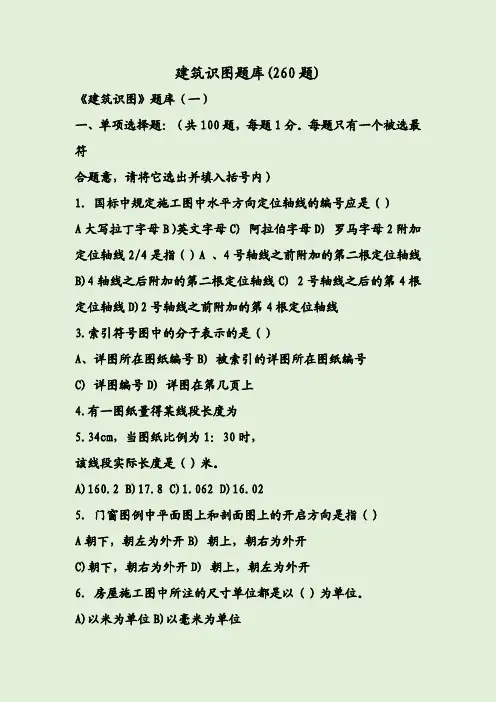

建筑识图题库(260题)《建筑识图》题库（一）一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线3.索引符号图中的分子表示的是（）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上4.有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700B) 1.900C) 3.500D)0.80018.结施中常用的构件代号DL是表示（）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±0.000到垫层表面32.结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B)7.180C) 3.580D)3.60043.图中符号“-4×40”中的“-”是指（）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深.15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为 2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮.C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 21 36. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面 1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线.51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
