水泥机械设备安装作业指导书
一、非标设备安装工程施工工序
二、质量控制计划施工过程控制项目检查内容工序号名称检验类型检验类别控制类型文件类型文件名称
1、1图纸自审/会审图纸自审/会审记录
1、2施工交底施工交底记录
1、3设备验收CBMI00
31、4基础验收DIM1BN保存土建施工的检验报告
2、1划纵横中心线DIM1PNCBMI---JX---FB––001/2 /3/
42、2角度偏差DIM1PN
2、3设立标高基准点1B
2、4砂墩布置与制作1BN
2、5基础中心线DIM1PN
3、1设备地面组对1BN
4、1支撑座安装1BN
4、2传感器支撑架安装1BN
4、3阀、膨胀节安装1BN
4、4检查门等附件安装1B检验类型DIM--尺寸检查 DP--着色渗透实验 MP--磁粉检查 MT--样品机械实验 RD--X射线检查RT--运转实验SC--特殊检查 US--超声波检查 VC--表面检查文件
类型N--检验记录 R--送检报告控制类型E--保证项目 B--基本项目 P--允许偏差项目检验类别1--自检2--会检
三、施工过程控制规范
1、施工准备序号工作内容检查项目技术要求操作要领检测器具
1、1图纸自审/会审执行体系文件
1、2施工交底执行体系文件
1、3设备验收执行《设备验收》
1、4基础验收执行《基础验收》
2、划线序号工作内容检查项目技术要求操作要领检测器具
2、1纵、横中心线（立式设备）纵向中心线偏差横向中心线偏差Δ≤1mm按照车间工艺尺寸及设备要求划线。

经纬仪Ⅰ级钢盘尺N弹簧称
2、2角度偏差（立式设备）理论角度与实际角度偏差≤1 °
2、3设立标高基准点标高偏差≤±1mm根据施工工艺图纸或指定的标高原始点，将标高返到设备安装地，设立标高基准点并做以标识，保持到施工结束。

2、4砂墩布置与制作执行《砂堆布置与制作》水平尺经纬仪
2、5基础中心线（横式大跨距）轴向中心线±20mm经纬仪钢盘尺各支撑基础中心线≤±5mm各基础标高相对偏差≤±3mm
3、组对、安装序号工作内容检查项目技术要求操作要领检测器具
3、1设备地面组对同一断面周长差s≤5mm焊缝相互错开至少100mm、钢板尺钢盘尺环向对接错边量b≤
1、5mm纵向对接错边量b≤
1、5mm棱角度凹N≤2mm坡口及焊接形式按照制作规范进行
N2LN2N1螺栓的连接方向向下经纬仪钢盘尺凸N≤4mm整体垂直度K≤H/1000m m最大不超过20mm法兰端面平面度φ≤
1、5ma≤2mmφ＞
1、5ma≤3mm
4、1支撑底座或支撑管座安装底座的基础标高差≤±5mm水准仪水平尺调整后的水平度≤±2mm/m
4、2传感器安全支撑架类安装标高差≤±2mm水准仪水平尺水平度≤±2mm/m螺栓离孔壁距离不小于15mm
4、2、1同轴度（垂直度）测量
3、3组对时同轴度（垂直度）f≤5mm焊接或栓接按
3、0规范要求进行钢丝经纬仪安装时同轴度（垂直度）
f≤10mm
4、3阀、膨胀节安装
1、安装时注意核对工艺图纸的气流或物流方向，不能装反。

2、膨胀节安装时，根据热膨胀量，预先拉伸并与筒体连接。

3、电动双板阀开关应灵活、严密。

4、安装，调整后可以把支撑螺杆去掉。

5、设备上阀、检查门开关灵活、密封性能良好。

4、4检查门等附件安装密封性、灵活性按照
3、4项要求进行设备安装检测记录 CBMI––JX--FB––001单位工程名称工程编号设备名称分项（工序）名称基础划线1检测类别自检检测日期年月日检测项目项目ABαα图纸尺寸实测尺寸1偏差2偏差允许偏差Δ≤Δ≤竖类设备横类设备结论班组：专检员：设备安装检测记录 CBMI––JX---FB––002单位工程名称工程编号设备名称分项（工序）名称基础划线2检测类别自检检测日期年月日检测项目项目ΔL！ΔL！ΔL1ΔL2标高点1标高点2标高点2图纸尺寸实测尺寸1偏差2偏差允许偏差
ΔL≤Δ≤横类设备多组支点结论班组：专检员：设备安装检测记录 CBMI––JX---FB-–003单位工程名称工程编号设备名称分项（工序）名称设备支座检测类别自检检测日期年月日检测项目项目水平度1水平度2水平度3标高点1标高点2标高点3图纸尺寸实测尺寸1偏差2偏差允许偏差≤±2mm/m≤±2mm传感器安装结论班组：专检员：设备安装检测记录 CBMI––JX---FB––004单位工程名称工程编号设备名称分项（工序）名称垂直度（同轴度）检测类别自检检测日期年月日检测项目项目同轴度1（垂直度1）同轴度2（垂直度2）同轴度3（垂直度3）同轴度4
（垂直度4）图纸尺寸实测尺寸1偏差2偏差允许偏差同轴度
≤10mm垂直度≤H/1000mm最大不超过20mm结论班组：专检员：。

合集下载

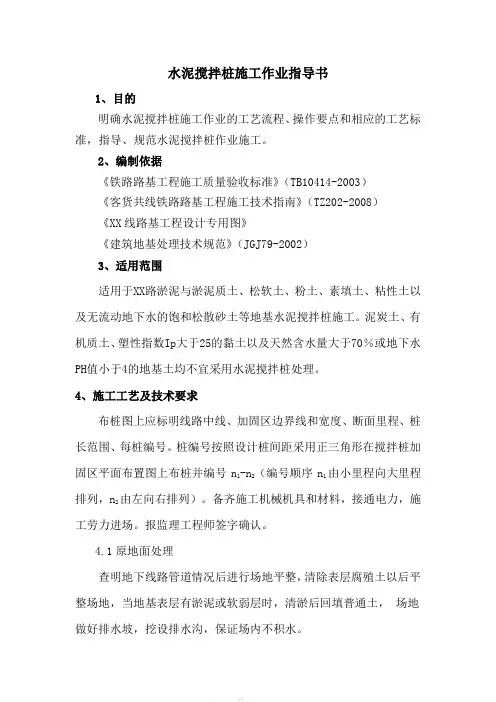

水泥搅拌桩施工作业指导书

水泥搅拌桩施工作业指导书

水泥搅拌桩施工作业指导书1、目的明确水泥搅拌桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范水泥搅拌桩作业施工。

2、编制依据《铁路路基工程施工质量验收标准》（TB10414-2003）《客货共线铁路路基工程施工技术指南》（TZ202-2008）《XX线路基工程设计专用图》《建筑地基处理技术规范》（JGJ79-2002）3、适用范围适用于XX路淤泥与淤泥质土、松软土、粉土、素填土、粘性土以及无流动地下水的饱和松散砂土等地基水泥搅拌桩施工。

泥炭土、有机质土、塑性指数Ip大于25的黏土以及天然含水量大于70％或地下水PH值小于4的地基土均不宜采用水泥搅拌桩处理。

4、施工工艺及技术要求布桩图上应标明线路中线、加固区边界线和宽度、断面里程、桩长范围、每桩编号。

桩编号按照设计桩间距采用正三角形在搅拌桩加固区平面布置图上布桩并编号n1-n2（编号顺序n1由小里程向大里程排列，n2由左向右排列）。

备齐施工机械机具和材料，接通电力，施工劳力进场。

报监理工程师签字确认。

4.1原地面处理查明地下线路管道情况后进行场地平整，清除表层腐殖土以后平整场地，当地基表层有淤泥或软弱层时，清淤后回填普通土，场地做好排水坡，挖设排水沟，保证场内不积水。

4.2测量放样根据平面布桩图测量放样，定出每根水泥搅拌桩的桩位、原地面标高、孔口标高等有关测量放样工作，在桩位处必须用白石灰标识地面钉设不易更改的竹签标记，在竹签用红漆上编号，每隔五行（列）应插木制行列牌，桩间距误差控制在50mm以内，并进行妥善保护，方便在施工中迅速确定桩位。

4.3机具定位将钻机安置在设计的桩位上。

使钻杆头对准桩位的中心,桩位对中偏差不超过5cm；钻机就位后对钻机进行水平校正，使其钻杆轴线垂直对准钻孔中心位置，施工时钻杆的倾斜度不大于1％。

4.4预搅下沉启动搅拌桩机，使搅拌机沿导向架搅拌切土下沉，下沉的速度可由电机的档位控制。

如果下沉速度太慢，为了防止堵塞钻头上的喷射口、钻进过程中适当喷浆，同时可减小负载扭炬，确保顺利钻进，严禁带水下钻。

水泥搅拌桩施工作业指导书

水泥搅拌桩施工作业指导书

目录1 适用范围 (1)2 编制依据 (1)3 作业准备 (1)4 技术要求 (1)5 主要施工工艺、方法和技术措施 (2)5.1 施工工艺流程 (2)5.2 主要施工方法 (2)5.3 施工要点 (4)6 劳动力组织 (5)7 设备机具配置 (5)8 加固效果检验 (6)8.1 检查内容及相关标准 (6)8.2 检查方法 (6)8.2.1 取芯位置的选取 (6)8.2.2 加固体强度检验 (6)9 质量控制 (7)9.1 易出现的质量问题 (7)9.2 保证措施 (7)10 安全措施 (8)10.1 主要安全风险分析 (8)10.2 保证措施 (8)11 环保措施 (8)11.1 城市设施保护 (8)11.2 水污染 (9)11.3固体废弃物管理措施 (9)1 适用范围本车站远景线下穿基坑范围局部需对基坑底进行加固处理,基底加固方式采用水泥土搅拌桩形式.通过地层加固以确保基坑稳定、承载力满足要求、控制基坑变形和渗漏水，保证基坑工程安全顺利施工。

本作业指导书适用于XXX水泥搅拌桩地层加固施工。

2 编制依据（1）车站施工设计图纸、地质详勘报告、地质补勘报告以及施工调查报告等施工资料。

（2）《建筑地基处理技术规范》（JGJ79—2012）。

(3)《地下铁道工程施工及验收规范》（GB50299-1999）。

（4)《建筑地基基础工程施工质量验收规范》（GB50202—2002)。

（5）《地基与基础工程施工及验收规范》（GB50208—2002)等国家现行有关施工及验收规范,质量检测技术标准。

3 作业准备（1）项目部工程部负责技术方案制定,技术交底，施工过程监督检查和指导，工程试验，施工测量、检测及监测等工作.(2)项目部安质部负责施工过程安全与质量检查及监督等管理工作.（3）项目部物设部负责物资、设备供应和进场检查、验收；负责机械设备的检查、维修和保养等管理工作。

（4）项目部水泥搅拌桩施工作业队负责实施。

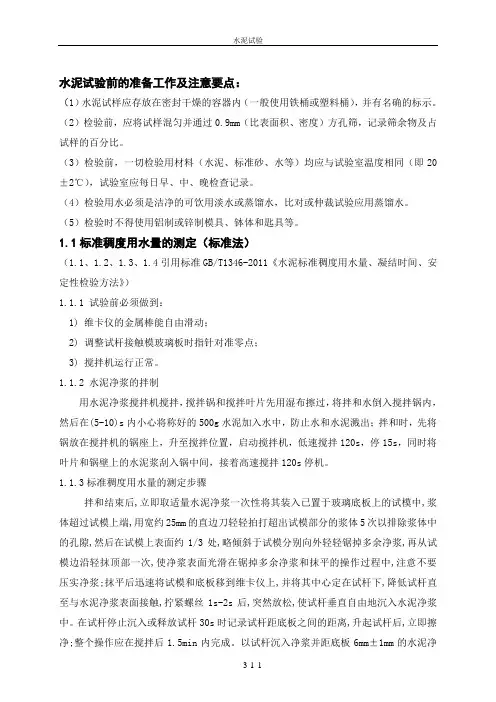

水泥各种参数作业指导书
