有机硅吸水膨胀型选择性堵水剂的合成与性能评价_谢水祥

有机膨润土-丙烯酸共聚物复合保水剂的合成及性能研究

精细高分子化学品研究。Ｔｌ（２）６６３５ｅ：０９８１８１；Ｅ—ｍａ：ａｇｌｔｎ— ｌ
ｈｎｇｅ８ｓ．ｄ．ｎ。ｏｋ＠ｕｔｅｕｃ
１材料与方法
１１主要试剂．
主要试剂有丙烯酸（Ａ，东光华化学厂有限公司生Ａ广
【］ｓｓａＨａｅｄＡ．Ｉｄｓｉ印ｐｉｔｎｆｉｒｂａｌ２ＨａａＦ，ｈｈＡ，ｍｅｎｎｕｔａｒｌｌａｉｓｏｃｏｉｉｃｏｍｌ—
试验经过紫外诱变筛选出多株优势菌，中突变菌株其
Ｕ６脂肪酶活性相对最高，Ｖ一达到ｌ．９Ｕｍ比出发菌株２８／Ｌ，ＢｃｌｐＳ一ａｉｕｓ．Ｃ４提高了２．４；以ｕ６菌株作为出ｌｓ８６％再Ｖ一

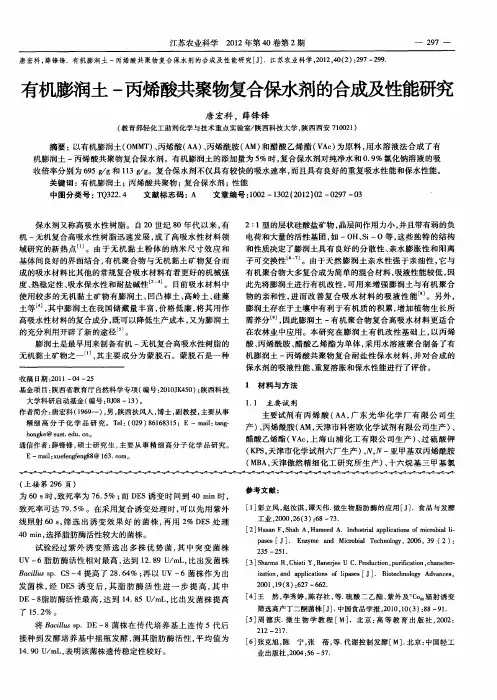

唐宏科，薛锋锋
（教育部轻化工助剂化学与技术重点实验室／陕西科技大学，陕西西安７０２）１０１
摘要：以有机膨润土（ＭＭＴ、Ｏ）丙烯酸（Ａ）丙烯酰胺（Ｍ）Ａ、Ａ和醋酸乙烯酯（Ａ）Ｖｃ为原料，用水溶液法合成了有机膨润土一丙烯酸共聚物复合保水剂。有机膨润土的添加量为５％时，复合保水剂对纯净水和０９．％氯化钠溶液的吸收倍率分别为６５ｇｇ１３ｇｇ９／和／。复合保水剂不仅具有较快的吸水速率，１而且具有良好的重复吸水性能和保水性能。关键词：有机膨润土；丙烯酸共聚物；复合保水剂；性能
收稿日期：０１— ４—２２１０５

RFWQ—1有机硅凝胶微粒的研制

RFWQ—1有机硅凝胶微粒的研制冀东油田部分区块由于层间、层内非均质性严重，进入高含水期后，注入流体选择优势通道，造成注入流体波及系数小、油藏采收率低。

合成一种与其孔喉尺度相匹配的聚合物树脂凝胶微粒，当此微粒随水注入油层后，数量庞大的微粒可以广泛的分布在油藏岩石孔隙中，并在岩石孔隙中吸水、运移、膨胀、封堵，有效增大油层波及体系，实现改善注水开发效果的目的。

树脂微粒可根据封堵目的层孔隙度大小，调整微球粒径，粒径在500-10um可调。

并在聚合物分子中引入了有机硅树脂官能团，降低常规凝胶密度，防止颗粒的堵塞井底。

标签：凝胶微粒；孔喉尺度；堵水调剖剂；有机硅1 引言冀东油田部分区块注采管网密集，油层连通性好，单层突进现象严重，注水井与油井井距较短，注聚过程中常常出现窜聚现象。

所以合成的微粒除具有微米级粒径、与良好的弹性、强度外，还应具有很好的油水选择性，防止出现微球油井窜出的情况。

该技术首要的问题是对能用于地层中的、具有选择性能的物质材料研究，并在物质的分子结构上进行改性设计、合成，引入分子特性官能基团，使其亲水、亲油性发生转变，达到堵水不堵油的目的。

研究选择性吸水孔喉尺度抗高温树脂聚合物微粒的合成，对建立孔喉尺度弹性微粒调剖堵水具有很重要的意义。

2 有机硅树脂凝胶的合成2.1 合成分析2.1.1 综合考虑AA/AM共聚可弥补单独反应不足，所以以AA和AM为主要合成单体，按水溶液聚合法合成所需凝胶。

2.1.2 引发剂的选择水溶性氧化还原体系有过氧化氢-亚铁盐、过硫酸盐-亚硫酸盐等，其活化能较低位63-110KJ/mol，可在-10℃-30℃下引发不易控制。

试验中选择过硫酸盐类作为引发剂，其活化能为140KJ/mol，是以中等的使用温度。

2.1.3 交联剂选择（1）醛类该反应的发生时由于酰胺基氮原子上有孤对电子，而醛基的羰基上氧原子电负性大于碳原子电负性，其双键电子在靠近氧原子处电子云密度最大，碳原子核周围电子云最小，因此酰胺基氮原子上的孤对电子可进攻醛基上的碳原子，进行亲核加成-取代反应，将不同的线性分子共价链接起来，使其具有较强韧性。

共聚物高吸水树脂凝胶堵水剂的合成和性能评价

A
B
C
D
E
实验号
1
2
3
4
5
6
7
1
1
1
1
1
1
1
1
2
1
1
1
2
2
2
2
3
1
2
2
1
1
2
2
4
1
2
2
2
2
1
1
5
2
1
2
1
2
1
2
6
2
1பைடு நூலகம்
2
2
1
2
1
7
2
2
1
1
2
2
1
8
2
2
1
2
1
1
2
k1
361
345
353
350
356
354
352
k2
344
360
352
355
349
351
353
R
17
15
1
5
7
3
1
E AA∶ AM ∶ MBA / 质量比
保持较好的吸水能力，且凝胶强度好，说明该产品有在模拟地层原油生成的条件下，考察凝胶对油水的选
较好的抗温性能。
择性封堵实验，结果见表 5。
表 5 堵剂的选择性封堵效果
Table 5 The results of the selective water shut off property of the plugging agent
（ 2）该高吸水树脂有高的吸水能力，在常压下吸盐水率可以达到 140 g / g，且具有较强的耐盐抗温性能。

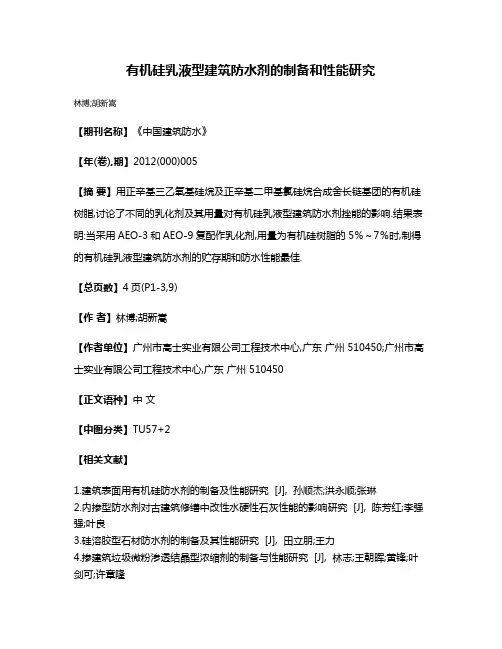

有机硅乳液型建筑防水剂的制备和性能研究

有机硅乳液型建筑防水剂的制备和性能研究
林博;胡新嵩
【期刊名称】《中国建筑防水》
【年(卷),期】2012(000)005
【摘要】用正辛基三乙氧基硅烷及正辛基二甲基氯硅烷合成舍长链基团的有机硅树脂,讨论了不同的乳化剂及其用量对有机硅乳液型建筑防水剂挫能的影响.结果表明:当采用AEO-3和AEO-9复配作乳化剂,用量为有机硅树脂的5％～7％时,制得的有机硅乳液型建筑防水剂的贮存期和防水性能最佳.
【总页数】4页(P1-3,9)
【作者】林博;胡新嵩
【作者单位】广州市高士实业有限公司工程技术中心,广东广州 510450;广州市高士实业有限公司工程技术中心,广东广州 510450
【正文语种】中文
【中图分类】TU57+2
【相关文献】
1.建筑表面用有机硅防水剂的制备及性能研究 [J], 孙顺杰;洪永顺;张琳
2.内掺型防水剂对古建筑修缮中改性水硬性石灰性能的影响研究 [J], 陈芳红;李强强;叶良
3.硅溶胶型石材防水剂的制备及其性能研究 [J], 田立朋;王力
4.掺建筑垃圾微粉渗透结晶型浓缩剂的制备与性能研究 [J], 林志;王朝晖;黄锋;叶剑可;许章隆
5.MQ硅树脂复合硅烷偶联剂制备建筑防水剂的性能研究 [J], 田春;邹磊磊;汪海风;席先锋;邵向东
因版权原因，仅展示原文概要，查看原文内容请购买。

RFWQ-1有机硅凝胶微粒的性能评价

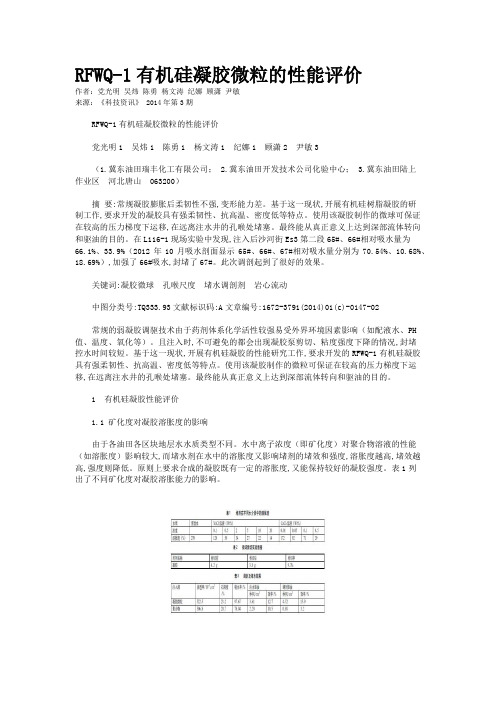

RFWQ-1有机硅凝胶微粒的性能评价作者：党光明吴炜陈勇杨文涛纪娜顾潇尹敏来源：《科技资讯》 2014年第3期RFWQ-1有机硅凝胶微粒的性能评价党光明1 吴炜1 陈勇1 杨文涛1 纪娜1 顾潇2 尹敏3（1.冀东油田瑞丰化工有限公司； 2.冀东油田开发技术公司化验中心； 3.冀东油田陆上作业区河北唐山 063200）摘要:常规凝胶膨胀后柔韧性不强,变形能力差。

基于这一现状,开展有机硅树脂凝胶的研制工作,要求开发的凝胶具有强柔韧性、抗高温、密度低等特点。

使用该凝胶制作的微球可保证在较高的压力梯度下运移,在远离注水井的孔喉处堵塞。

最终能从真正意义上达到深部流体转向和驱油的目的。

在L116-1现场实验中发现,注入后沙河街Es3第二段65#、66#相对吸水量为66.1%、33.9%（2012年10月吸水剖面显示65#、66#、67#相对吸水量分别为70.54%、10.68%、18.69%）,加强了66#吸水,封堵了67#。

此次调剖起到了很好的效果。

关键词:凝胶微球孔喉尺度堵水调剖剂岩心流动中图分类号:TQ333.93文献标识码:A文章编号:1672-3791(2014)01(c)-0147-02常规的弱凝胶调驱技术由于药剂体系化学活性较强易受外界环境因素影响（如配液水、PH 值、温度、氧化等）。

且注入时,不可避免的都会出现凝胶泵剪切、粘度强度下降的情况,封堵控水时间较短。

基于这一现状,开展有机硅凝胶的性能研究工作,要求开发的RFWQ-1有机硅凝胶具有强柔韧性、抗高温、密度低等特点。

使用该凝胶制作的微粒可保证在较高的压力梯度下运移,在远离注水井的孔喉处堵塞。

最终能从真正意义上达到深部流体转向和驱油的目的。

1 有机硅凝胶性能评价1.1 矿化度对凝胶溶胀度的影响由于各油田各区块地层水水质类型不同。

水中离子浓度（即矿化度）对聚合物溶液的性能（如溶胀度）影响较大,而堵水剂在水中的溶胀度又影响堵剂的堵效和强度,溶胀度越高,堵效越高,强度则降低。

水膨胀防水材料专用吸水树脂的研制与应用

� 2 2 2
单体 1
C H =C �C OO （（C H )� O ）C H 3 � C H3
3.3 专用吸水树脂的合成试验
� M PEG，自制； H EM A ，工业级； AAN ，自制； N， N’ 增加树脂的抗水解能力和耐盐性 � 3.2 专用吸水树脂聚合单体的选择 � 亚甲基双丙烯酰胺（M BA A），化学纯；过硫酸钠 � （N P ），化学纯；二乙醇胺（D ），化学纯；三乙醇胺（），在分子结构设计的基础上，基于以下考虑选择合适的聚合单体� 1 ）亲水基团多样化将不同官能团的物质进行化学纯 � 3.3.2 试验步骤
�
0 � � 乙酯，有利于提高树脂吸收蒸馏水, 自来水 , N C 溶
式中，为吸水率， / 对水的亲和力， /
0
为交联密度，（0.5- ） 1
1
为
液以及醇溶液的能力 � 5 ）与二元共聚物相比，三元共聚物有更好的耐盐性，主要是因为分子链上多种亲水性基团的相互协同作用的增强 � 由此确定了 3 种反应性能适中 , 共聚性较好的功
是解决上述问题的根本途径� 高分子物质在水中的吸水膨胀率可按下式计算：（
5 /3
氧乙烯醚的长链，同时具有亲水和抗盐功能� 3 ）引入离子型单体常用的阴离子型单体为丙
�
2
0. 5
）+
2
0.5
1
烯酸类，能提高树脂的吸水性能� 这类单体中最容易
1
得到的是丙烯酸钠� （1 ） 4）引入非离子型小分子单体如甲基丙烯酸羟
为固定在树脂上的电荷浓度，
0.5
为外部电解溶液的离子强度，（ / 2 �
）为渗透
