《地球物理测井与解释》实验一
讲义
一、实验目的
1.认识测井仪器，了解测井仪器系统的组成；
2.认识常规测井曲线图件，学会看懂测井曲线图，掌握常规测井的种类；
3.认识常规测井资料处理成果图件，了解测井能够解决哪些地质问题。
通过测井认识实习，获取感性认识，为进一步学习各种测井方法打下基础。
二、实验装置和资料
1.JGS综合数字测井仪；
2.常规测井曲线图和成果图。
三、实验内容
1.观察测井地面仪器、下井仪器、绞车、井口滑轮等各个组成部分；
2.观察常规测井曲线图，认识各种常规测井曲线；
3.观察常规测井资料处理成果图，认识测井资料处理得到的各种参数。
四、油田常规测井测井系列
以裸眼井为例，油田通用的常规测井方法分为以下三大类：
自然电位测井：Spontaneous potential log，SP
深侧向：Deep laterolog
resistivity，RLLD，Ω.m
双侧向测井
1. 电测井 （Dual laterolog）
浅侧向：Shallow laterolog
resistivity，RLLS，Ω.m
深感应：Deep
Induction，RILD，Ω.m
双感应—
—聚焦测井 中感应 ：Medium
Induction，RILM，Ω.m
球形聚焦：Spherically
focused log，RFOC，Ω.m
2. 声波测井
声波测井（Acoustic logging）包括有声速测井、声幅测井、声波全波列测井等方法。油气勘探开发中常用的方法为声波时差测井：Acoustic interval transit time logging，ft/μs, m/μs
第二章 测井层序地层分析
第二节 层序地层单元及其测井特征
一、基本术语：体系域、低位域、海侵域、高位域、陆架边缘体系域等
二、体系域
1. 类型：低位域、海侵域、高位域、陆架边缘体系域
2. 低位域：陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景 下的低位域组成
3. 海侵域：以沉积作用缓慢、低砂泥比值，一个或多个退积型准层序组为 特征、主要沉积体系类型
4. 高位域：沉积物供给速率常〉可容空间增加的速率， 形成了向盆内进积
的一个或多个准层序组，底部以下超面为界，顶部以I型或U型层序界面为界特
征；主要沉积体系类型
5. 陆架边缘体系域： 以一个或多个微弱前积到加积准层序组为特征， 准层
序组朝陆地方向上超到U型层序边界之上，朝盆地方向下超到U层序边界之上。
三、湖平面变化与层序结构
1. 湖平面变化与体系域
2. 层序结构类型及特征：一分层序、二分层序、三分层序、四分层序
第三节 测井地层地层分析方法
一、 基本术语：基准面、基准面旋回、分形
二、 一般工作流程
1. 测井—地震 —生物等时地层格架建立
2. 关键层序界面识别
3. 研究区测井 —地质岩相知识库的建立
4. 关键井的岩相识别、重建岩相序列
5. 建立多井关键性剖面
6. 预测油气分布 三、单井测井层序分析方法
1. 测井资料预处理
2. 沉积旋回分析：旋回性及旋回级次是沉积岩层重要的固有属性；旋回 级次分析：常规测井旋回分析、小波分析和地层累积方法等
3. 沉积间断点识别：地层倾角测井 --累计倾角交会图法、地层倾角测井 --
累积水平位移交汇图法、地层倾角测井 -- 倾角矢量图法、自然电位和 视电阻率组合法、声波时差响应法等
四、米氏周期分析及分形研究
五、沉积层序的分形特征研究
1. 分形的概念
2. 地质学运用分形理论需要考虑的问题
3. 分数维的计算
4. 分数维的应用
第三章 测井沉积学研究
第一节 测井沉积学概念
第七章 Prizm应用
一、 功能介绍
1、 测井曲线出图
2、 测井曲线预处理
3、 测井解释
二、 菜单介绍
1、 File
2、 Edit
3、 View
4、 Project
5、 Curves
6、 Interpretation
7、 Layers
8、 Tools
一、功能介绍
Prizm是一个功能齐全的测井解释模块，用户使用该模块可以方便的完成诸如曲线编辑、出图、预处理及解释、统计的相关工作。
打开该模块的方法有：1）点击Discovery任何模块的模块栏图标；2）在任何模块中点击Tools GeographixPrizm。如图7.1.1。
图7.1.1
1、 测井曲线出图

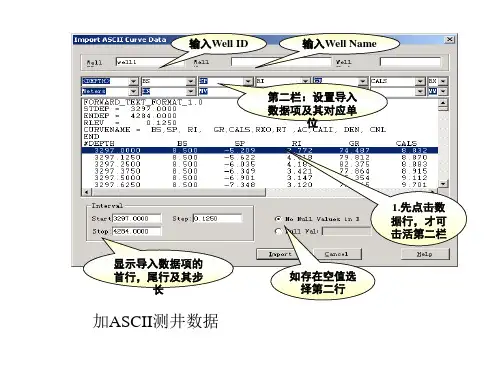

1） 曲线数据输入/输出。Prizm模块可以输入多种格式的测井曲线，例如Las/LBS、Ascii、Tif格式等。
Las数据格式的输入。
A、 点“File”“Import”“Las/LBS Import”,如图7.1.1.1.
图7.1.1.1。
B、 选中相应的Las格式数据，点”打开”，如图7.1.1.2（选择输入方式）。
Automatic mode:自动输入。软件自动输入每口井的曲线输入并匹配每口井的数据，用时最少。
Run Import Wizard:用户定义输入方式，如图7.1.1.3。
Manual mode：用户手动选择输入方式，如图7.1.1.4。 曲线显示区 曲线头 图7.1.1.2
图7.1.1.3
图7.1.1.4 自动输入
自定义输入方法
手动输入
如果数据库中的某口井已经存在曲线，则覆盖
如果数据库中的某口井已经存在曲线，则把当前数据生成一个新的曲线集合 如果某口井已经存在曲线，则不再输入
如果数据库中的某口井已经存在曲线，则停止输入 输入到一个自定义的Computed curve set 无论该井是否存在曲线，当前的曲线文件都将输入，软件自动判断覆盖、Merge或者Splice 如果该井由曲线，则不加载

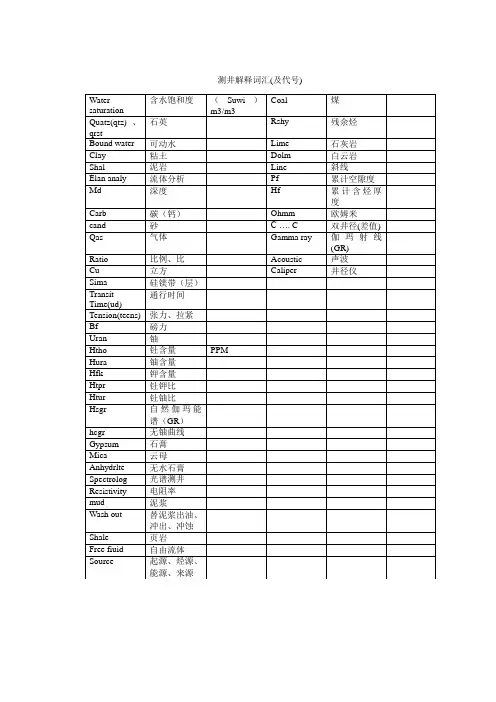

测井解释词汇(及代号)
Water
saturation 含水饱和度 （Suwi）m3/m3 Coal 煤
Quatz(qtz)、qrst 石英 Rshy 残余烃
Bound water 可动水 Lime 石灰岩
Clay 粘土 Dolm 白云岩
Shal 泥岩 Line 斜线
Élan analy 流体分析 Pf 累计空隙度
Md 深度 Hf 累计含烃厚度
Carb 碳（钙） Ohmm 欧姆米
cand 砂 C …. C 双井径(差值)
Qas 气体 Gamma ray 伽玛射线(GR)
Ratio 比例、比 Acoustic 声波
Cu 立方 Caliper 井径仪
Sima 硅镁带（层）
Transit
Time(ud) 通行时间
Tension(teens) 张力、拉紧
Bf 磅力
Uran 铀
Htho 钍含量 PPM
Hura 铀含量
Hfk 钾含量
Htpr 钍钾比
Htur 钍铀比
Hsgr 自然伽玛能谱（GR）
hcgr 无铀曲线
Gypsum 石膏
Mica 云母
Anhydrlte 无水石膏
Spectrolog 光谱测井
Resistivity 电阻率
mud 泥浆
Wash out 替泥浆出油、冲出、冲蚀
Shale 页岩
Free fiuid 自由流体
Source 起源、烃源、能源、来源
RNML 微电位
RLML 微梯度
LLD 深侧向
LLS 浅侧向
MSFL 微球形聚焦
MLL 微侧向
RILD 深感应
RILM 中感应
PFOC 八侧向
DIL/LL8 双感应-八侧向
DLL-MFL 双侧向-微球形聚焦
