漏电流的影响因素
漏电流指的是电路中电流由源端流向地端的一种异常电流。其影响因素包括以下几个方面：
1. 地线的质量：良好的接地系统能够有效地分散电路中的漏电流，减少对人身安全的威胁。
2. 绝缘材料的质量：绝缘材料的质量直接影响电路的绝缘性能。如果绝缘材料老化、磨损或存在缺陷，会导致漏电现象增加。
3. 设备的质量：电器设备内部的接地、绝缘和保护装置等是否正常，以及设计是否合理，也会影响漏电流的大小。
4. 使用环境的湿度：湿度较高的环境容易导致电路发生漏电现象，因为水分会导致绝缘材料的损坏，降低绝缘性能。
5. 其他因素：还有一些其他因素也会影响漏电流的大小，比如电源电压的稳定性、电路的长度、电路中存在的杂散电感和电容等。
需要注意的是，漏电流过大可能会导致电器设备过热甚至起火，对人身安全造成威胁。因此，定期检查和维护电路设备，确保接地和绝缘等措施的有效性非常重要。
考虑变压器漏感时三相桥式全控整流电路的设计
摘 要
整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路,不仅用于一般工,
也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域.因此对三相桥式可控整流电路的相关数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,
这不仅是电力电子电路理论学习的重要环, 而且对工程实践的实际应用具有预测和指导作用.
因此调试三相桥式可控整流电路的相关参数并对不同性质载的工作情况进行对比分析与研究具有一定整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路, 不仅用于一般工业,
也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域.
因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,
这不仅是电力电子电路理论学习的重要一环, 而且对工程实践的实际应用具有预测和指导作用.
因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。
关键词：三相桥式全波整流，漏电感，阻感负载，触发角
目 录
1设计背景及任务 ..................................................................................................................... 1
1.1背景 ............................................................................................................................... 1
1.2设计任务 ....................................................................................................................... 1

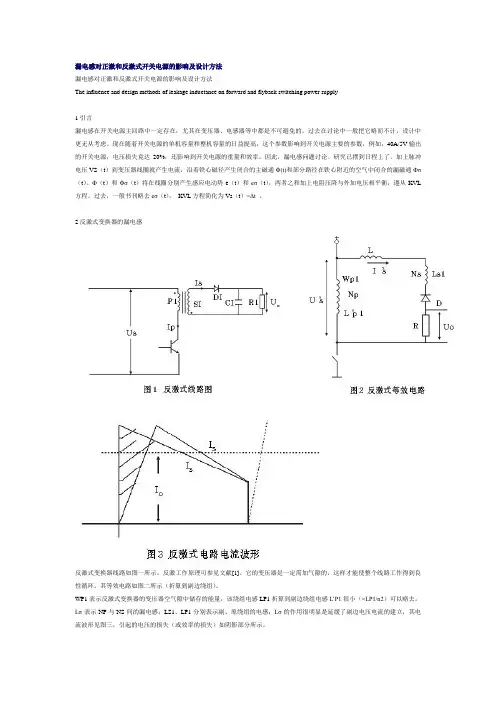

漏电感对正激和反激式开关电源的影响及设计方法
漏电感对正激和反激式开关电源的影响及设计方法
The influence and design methods of leakage inductance on forward and flyback switching power supply
1引言
漏电感在开关电源主回路中一定存在，尤其在变压器、电感器等中都是不可避免的。过去在讨论中一般把它略而不计，设计中更无从考虑。现在随着开关电源的单机容量和整机容量的日益提高，这个参数影响到开关电源主要的参数，例如，40A/5V输出的开关电源，电压损失竟达20%，还影响到开关电源的重量和效率。因此，漏电感问题讨论、研究已摆到日程上了。加上脉冲电压VS（t）到变压器线圈就产生电流，沿着铁心磁径产生闭合的主磁通Φ(t)和部分路径在铁心附近的空气中闭合的漏磁通Φσ（t）。Φ（t）和Φσ（t）将在线圈分别产生感应电动势e（t）和eσ（t），两者之和加上电阻压降与外加电压相平衡，遵从KVL方程。过去，一般书刊略去eσ（t）， KVL方程简化为Vs（t）=Δt 。
2反激式变换器的漏电感
反激式变换器线路如图一所示。反激工作原理可参见文献[1]。它的变压器是一定需加气隙的，这样才能使整个线路工作得到良性循环。其等效电路如图二所示（折算到副边绕组）。
WP1表示反激式变换器的变压器空气隙中储存的能量，该绕组电感LP1折算到副边绕组电感L’P1很小（≈LP1/n2）可以略去。Lσ表示NP与NS间的漏电感；LS1、LP1分别表示副、原绕组的电感；Lσ的作用很明显是延缓了副边电压电流的建立，其电流波形见图三，引起的电压的损失（或效率的损失）如阴影部分所示。
如是副边双电压输出，存在另一绕组S2、D2和R2时，则其等效电路如图四所示。这时把原边和第二个副边绕组均折算至副边的第一个绕组。
Lσ1表示LP与LS间的漏电感；Lσ2表示副边第一绕组与第二绕组间的漏电感；LS1、L’S2为副边第一、二绕组电感；L’S2、U’S、Lσ2为折算值，此时V0=V1’。两组输出电压的大小，决定于R1、R2及LS1、Lσ2+L’S2等四个方面，设t2时开关晶体管从导通转为截止，能量WP1转移至LS1、L’S2，电流延缓增长情形将如图五所示。
漏抗对整流电路的影响
整流电路是一种将交流电转换为直流电的电路。在正常运行时，整流电路能够有效地将交流电信号变为直流电信号，以供电子设备稳定运行。然而，整流电路在实际使用中还会受到漏抗的影响，从而导致电路性能下降或故障。
首先，我们来了解一下什么是漏抗。漏抗是指在变压器或电感器的工作中，由于铁芯周围空气间隙或绝缘材料的不完善，使得变压器的磁通未能充分引入铁芯，而从铁芯上方或侧边溜掉一部分，这部分磁通称为漏抗磁通，漏抗磁通必然伴随着漏抗磁阻抗。漏抗的存在会导致电感器工作效能降低，从而对整流电路产生影响。
首先，漏抗会降低整流电路的转换效率。在没有漏抗时，电感器可以完全转换交流电信号为直流电信号。而当有漏抗存在时，部分电流会通过漏抗磁通损耗掉，导致输出的直流电信号减少。因此，漏抗对整流电路的转换效率具有直接的负面影响。
其次，漏抗还会引起整流电路的电压损耗。漏抗磁通产生的电流将会导致电压降低，从而导致整流电路输入电压的损失。这将会影响到电子设备的正常运行，特别是在输入电压较低的情况下，电子设备可能无法正常工作。
此外，漏抗还会导致整流电路的温升增加。漏抗造成的电压降低会使整流电路输出功率下降。为了获得所需的输出功率，整流电路需要提高输入功率，这会导致整流电路的能量损耗增加。这些能量被转化为热量，导致整流电路的温度升高。当温度升高到一定程度时，可能会导致电路元件的老化、损坏甚至起火。 最后，漏抗还会对整流电路的稳定性产生影响。漏抗的存在使得整流电路的输出信号具有更大的波动性和噪声。这将会对电子设备的正常工作产生干扰，特别是对于需要稳定直流电源的设备，漏抗的影响更为显著。
综上所述，漏抗对整流电路具有诸多影响，包括转换效率降低、电压损失、温升增加和稳定性下降等。在实际应用中，为了减少漏抗对整流电路的影响，我们可以通过优化设计、选择合适的电感器和变压器等方式来提高整流电路的性能。
