机电设备维修技术教案(第4周第1次课)

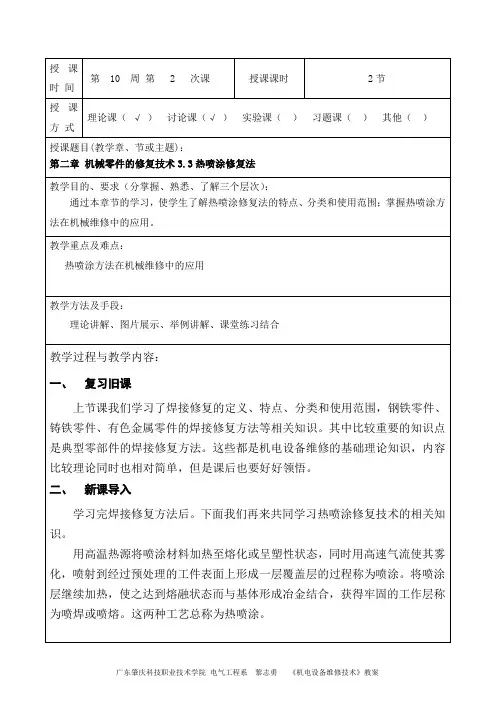

广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 授课时 间 第 10 周 第 2 次课 授课课时 2节

授课方 式 理论课（ √ ） 讨论课（√ ） 实验课（ ） 习题课（ ） 其他（ ）

授课题目(教学章、节或主题)：

第二章 机械零件的修复技术3.3热喷涂修复法

教学目的、要求（分掌握、熟悉、了解三个层次）：

通过本章节的学习，使学生了解热喷涂修复法的特点、分类和使用范围；掌握热喷涂方法在机械维修中的应用。

教学重点及难点：

热喷涂方法在机械维修中的应用

教学方法及手段：

理论讲解、图片展示、举例讲解、课堂练习结合

教学过程与教学内容：

一、 复习旧课

上节课我们学习了焊接修复的定义、特点、分类和使用范围，钢铁零件、铸铁零件、有色金属零件的焊接修复方法等相关知识。其中比较重要的知识点是典型零部件的焊接修复方法。这些都是机电设备维修的基础理论知识，内容比较理论同时也相对简单，但是课后也要好好领悟。

二、 新课导入

学习完焊接修复方法后。下面我们再来共同学习热喷涂修复技术的相关知识。

用高温热源将喷涂材料加热至熔化或呈塑性状态，同时用高速气流使其雾化，喷射到经过预处理的工件表面上形成一层覆盖层的过程称为喷涂。将喷涂层继续加热，使之达到熔融状态而与基体形成冶金结合，获得牢固的工作层称为喷焊或喷熔。这两种工艺总称为热喷涂。

广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 教学过程与教学内容：

三、授课内容

3.1热喷涂的分类及特点

热喷涂技术按所用热源不同，可分为氧乙炔火焰喷涂与喷焊、电弧喷涂、等离子喷涂与喷焊、爆炸喷涂和高频感应喷涂等多种方法。喷涂材料有丝状和粉末状两种。

热喷涂技术的特点如下：

（1）适用材料广，喷涂材料广。

（2）涂层的厚度不受严格限制，可以从几十微米到几毫米。

（3）喷涂时工件表面温度低（一般为70～80℃），不会引起零件变形和金相组织改变。

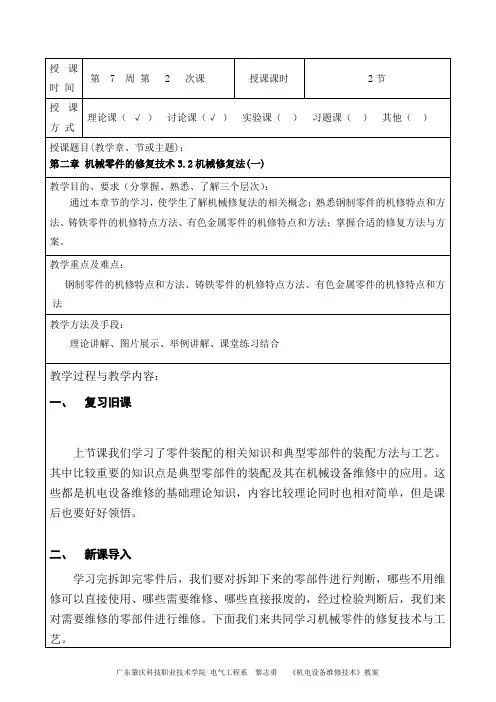

广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 授课时 间 第 7 周 第 2 次课 授课课时 2节

授课方 式 理论课（ √ ） 讨论课（√ ） 实验课（ ） 习题课（ ） 其他（ ）

授课题目(教学章、节或主题)：

第二章 机械零件的修复技术3.2机械修复法(一)

教学目的、要求（分掌握、熟悉、了解三个层次）：

通过本章节的学习，使学生了解机械修复法的相关概念；熟悉钢制零件的机修特点和方法、铸铁零件的机修特点方法、有色金属零件的机修特点和方法；掌握合适的修复方法与方案。

教学重点及难点：

钢制零件的机修特点和方法、铸铁零件的机修特点方法、有色金属零件的机修特点和方法

教学方法及手段：

理论讲解、图片展示、举例讲解、课堂练习结合

教学过程与教学内容：

一、 复习旧课

上节课我们学习了零件装配的相关知识和典型零部件的装配方法与工艺。其中比较重要的知识点是典型零部件的装配及其在机械设备维修中的应用。这些都是机电设备维修的基础理论知识，内容比较理论同时也相对简单，但是课后也要好好领悟。

二、 新课导入

学习完拆卸完零件后，我们要对拆卸下来的零部件进行判断，哪些不用维修可以直接使用、哪些需要维修、哪些直接报废的，经过检验判断后，我们来对需要维修的零部件进行维修。下面我们来共同学习机械零件的修复技术与工艺。 广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 教学过程与教学内容：

三、授课内容

3.1旧件的机加工

零件修复中采用机械加工修复与制造新件有很大的不同。机械加工修复的对象是已磨损了的表面，有变形，原来的加工基准已被破坏，加工余量小的旧件。

旧件修复的特点是：

1.加工批量小 修理中加工零件品种较多，数量较少，有时甚至是单件生产，零件尺寸，结构复杂。

2.加工余量小 且有一定的限制。如有的旧件原有基准损坏造成加工定位复杂化，有的零件只进行局部加工等。

广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 授课时 间 第 12 周 第 2 次课 授课课时 2节

授课方 式 理论课（ √ ） 讨论课（√ ） 实验课（ ） 习题课（ ） 其他（ ）

授课题目(教学章、节或主题)：

第四章 机电设备修理精度检验4.1

教学目的、要求（分掌握、熟悉、了解三个层次）：

通过本章节的学习，使学生了解设备修理中常用检、研具的选用；掌握机电设备几何精度的检验方法。

教学重点及难点：

机电设备几何精度的检验方法

教学方法及手段：

理论讲解、图片展示、举例讲解、课堂练习结合

教学过程与教学内容：

一、 复习旧课

上节课我们学习了刮研修复技术的定义、特点、分类和使用范围，及在机电设备维修中的应用等相关知识。其中比较重要的知识点是典型零部件的刮研修复技术。这些都是机电设备维修的基础理论知识，内容比较理论同时也相对简单，但是课后也要好好领悟。

二、 新课导入

学习完机械零件复技术及应用后。下面我们再来共同学习机电设备修理精度检验基础和方法的相关知识。

设备的修理和检验，需要相应的工具、量具及量仪。本节重点介绍一些常用和通用的工、量器具及量仪。

三、授课内容

3.1常用检具

3.1.1平尺 广东肇庆科技职业技术学院 电气工程系 黎志勇 《机电设备维修技术》教案 教学过程与教学内容：

平尺主要用于检验狭长平面、导轨的刮研和作测量基准用。有桥型平尺、平行平尺和角形平尺三种，如图4-1所示。

图4-1 平尺的种类

a）桥形平尺 b）平行平尺 c）角形平尺

桥形平尺只有一个工作面，用来刮研和测量机床导轨的直线度。平行平尺的两个工作面都经过精刮且平行，常用来检验狭长平面相对位置的准确性及测量平面度。角形平尺用来检验工件的两个加工面的角度组合平面，如燕尾导轨的刮研或检验其加工精度。

3.1.2 平板

机电设备的维修与维护与 管理

那美钢(天津汽配有限公司 保全课

高会来

2014年 1月 2日

前言

“工欲善其事,必先利其器” 。 这是我国古人对工匠艺人工作前 的一种工具准备的形象描述。

那么此话对我们科技发达的今天同样适用, 单一的维修模式现在 已成为历史了,现在先进企业所实行的设备管理与维修模式大致分 为:“故障维修” 、 “预防、点检维修”和“欲知性维修”等三种模式, 并且现代设备维修已经逐步由预防维修向欲知维修发展。 这就要求维 修技术人员随时掌握设备运行状况, 认真做好设备管理维修工作, 必 须掌握多门学科的知识来综合运用,建立全员参与的设备保全体系, 实行专业管理和群众管理相结合办法, 真正搞好设备管理工作。 努力 做到减少因设备故障造成的停线、 停产时间, 以追求设备在企业生产 中的利益最大化。

一、建立健全设备管理台账

对设备的管理是公司管理体系的重要构成部分,它包括:建立 设备管理台账, 对设备的生产厂家、 制造时间、 制造番号、 制造型号、 输入电压、在公司的设定时间、社内统一编号等信息进行逐一录入。 对设备的易损件的型号、生产厂家进行录入。设备电气系统、液压系 统、润滑系统所使用的油品种类、生产厂家、经销商等进行信息录入 管理。

二、设备的日常点检维护

1、 运用好设备的 “两检” 设备的“两检”是指:设备的“月度点检”和设备的“年度点检” 1 月度点检主要针对设备的使用情况、 各种管线是否存在跑、 冒、 滴、漏等现象以及润滑状态等进行的检查。

2 年度点检主要对设备依据其初设定时的精度、安全、状态等进 行整体综合性的对比检查,以此为依据并结合本年度历次对设 备进行的维修,综合评价设备性能的重要的点检。

设备的维护保养内容一般包括日常维护、 定期维护、 定期检查和 精度检查,

设备润滑和冷却系统维护也是设备维护保养的一个重要内 容。

设备的日常维护保养是设备维护的基础工作, 我们必须做到制度 化和规范化。
