人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。

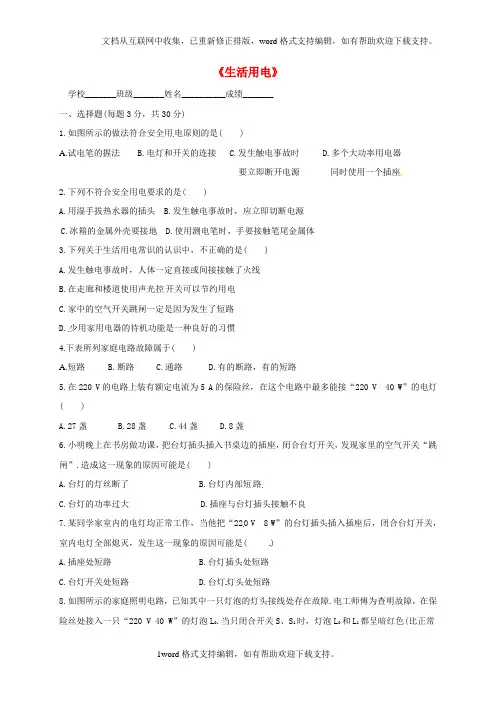

《生活用电》学校_______班级_______姓名__________成绩_______一、选择题(每题3分，共30分)1.如图所示的做法符合安全用电原则的是( )A.试电笔的握法B.电灯和开关的连接C.发生触电事故时D.多个大功率用电器要立即断开电源同时使用一个插座2.下列不符合安全用电要求的是( )A.用湿手拔热水器的插头B.发生触电事故时，应立即切断电源C.冰箱的金属外壳要接地D.使用测电笔时，手要接触笔尾金属体3.下列关于生活用电常识的认识中，不正确的是( )A.发生触电事故时，人体一定直接或间接接触了火线B.在走廊和楼道使用声光控开关可以节约用电C.家中的空气开关跳闸一定是因为发生了短路D.少用家用电器的待机功能是一种良好的习惯4.下表所列家庭电路故障属于( )A.短路B.断路C.通路D.有的断路，有的短路5.在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 V 40 W”的电灯( )A.27盏B.28盏C.44盏D.8盏6.小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”.造成这一现象的原因可能是( )A.台灯的灯丝断了B.台灯内部短路C.台灯的功率过大D.插座与台灯插头接触不良7.某同学家室内的电灯均正常工作，当他把“220 V 8 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A.插座处短路B.台灯插头处短路C.台灯开关处短路D.台灯灯头处短路8.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障，在保险丝处接入一只“220 V 40 W”的灯泡L0.当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光.由此可以确定( )A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路第8题图第9题图第10题图9.如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，上、下两根裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A.甲B.乙、丙C.甲、丙D.甲、乙、丙10.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”.他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤.发现测电笔的氖管都发光.对此表演的合理解释是( )A.“法师”有特异功能，确实不怕电B.“法师”的两手均戴有特制绝缘手套C.在人、灯交替过程中，助手将零线断开了D.在人、灯交替过程中，助手将火线断开了二、填空题(每空2分，共24分)11.小明在家看电视，突然断电，发现空气开关跳闸.原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是_____(填“导体”或“绝缘体”)，使电路发生______路，导致空气开关跳闸.12.电器的使用丰富了人们的生活，但若使用不当，也会带来危害.在日常用电中要注意：开关必须接在____线上；一般情况下，人体的安全电压不高于________V，不要触摸火线或漏电的用电器.13.教室里的各盏照明灯之间是______联的，开亮的灯越多，总电阻______.如图所示，电工师傅站在干燥的木凳上检查教室内的电路，他________(填“会”或“不会”)发生触电事故.第13题图第14题图第15题图14.现在许多宾馆都利用房卡取电，如图所示.只有把房卡插入槽中，房间内的用电器才能使用.房卡的作用相当于家庭电路中的_________，房间里各用电器之间是________联的.15.小明想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在________(填“A”或“B”)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_______段发生________(填“断路”或“短路”)故障.三、作图题(每题6分，共12分)16.(2014·德州)图甲是某宾馆床头上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关.请在图乙中将电路图连接完整，要求符合安全用电原则.17.某家用电动食品粉碎机有两开关S1、S2，要合上开关S1，而且要用力下压盖子(会闭合开关S2)，粉碎机才会工作.在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作.四、解答题(第18、19、20题各8分，第21题10分，共34分)18.晚上，小红来到书房，准备做作业，闭合开关，白炽灯瞬间发光后立即熄灭.爸爸放下手中正在清洗的苹果，马上过来踩着木凳上去看了一下说：“灯丝烧断了……”，然后拿着灯口轻轻摇了几下，白炽灯又重新发光了……(1)请帮小红分析开关闭合瞬间灯丝易被烧断的原因.(2)请对小红爸爸的某一做法进行简单评价并解释.19.暑期持续的高温天气，居民家里的空调、电扇都闲不住，大量的用电器同时使用往往会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意事项.20.现代家庭电器化的程度越来越高，用电的安全问题十分重要，下表是小明同学通过查阅资料获得的一些数据：(1)分析表格中的数据，可以得到的正确认识是：________________________________________.(2)若对人体的安全电流是10 mA以下，那么干燥的人体的安全电压范围是_________，潮湿的人体的安全电压范围是____________________________.(3)通过(2)的计算可获得的认识是：_________________________________________.21.小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，如图是电能表照片的截图和其标牌上的部分内容和电能.则：(1)假如该热水器正常工作，通过的电流为多大？(结果均可保留一位小数)(2)如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？第19章《生活用电》单元测试卷参考答案C 2.A 3.C 4.B 5.A 6.B 7.D 8.D 9.A10.C 11.导体短 12.火 3613.并越小不会14.开关并15.B gf 断路16.17.(1)开灯瞬间，灯丝温度低、电阻小，根据焦耳定律可推，电压一定时，电阻越小，相同时间内产生的热量越多，温度越高，所以开灯瞬间容易烧坏.踩木凳做法较好，因为木凳是绝缘体可防止触电事故.(1)根据I=P/U(或P=UI)，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”.不同时使用大功率用电器、不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等.(1)同一个人身体潮湿时电阻会变小 (2)不大于36 V 不大于9 V (3)人体变潮湿后安全电压会降低（1）I0=P0/U0=8 000 W/220 V≈36.4 A不能直接连入原电路中.可能出现的问题有：烧坏导线、烧坏保险丝、烧坏电能表、引起火灾或者空气开关跳闸等①R2=U20/P0=（220 V）2/8 000 W≈6 Ω 导线电阻R1=2 Ω，工作电路如图：I=U/（R1+R2）=220 V/（2 Ω+6 Ω）=27.5 A实际电压=U2=IR2=27.5 A×6 Ω=165 V②W=UIt=220 V×27.5 A×3 600 s=2.178×107 J≈6.1 kW·h或者P=UI=220 V×27.5 A=6.05×103 W=6.05 kWW=Pt=6.05 kW×1 h=6.05 kW·h≈6.1 kW·h。

一、选择题1．安全用电无小事。

下列做法中，不符合安全用电原则的是（）A．冰箱的金属外壳要接地B．有人触电时，要先断开电源C．家用电器达到使用寿命要及时更换D．用电器着火可直接泼水灭火2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光4．关于家庭电路与安全用电，下列说法正确的是（）A．输电进户后，首先应接总开关，然后接电能表和保险装置B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的D．增加大功率的用电器时，只需换上足够粗的保险丝即可5．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的6．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯7．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h8．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座9．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C10．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．若空气开关“跳闸”，一定是使用了大功率用电器C．电能表是测量用电器消耗电功率的仪表D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连11．关于家庭电路的认识错误的是（）A．家庭消耗电能的多少由电能表来测算B．总功率过大和短路都能造成家庭电路电流过大而跳闸C．教室里由同一个开关控制的三盏灯可能串联也可能并联D．用试电笔测试到火线时有电流流过人体12．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧13．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（）A．放风筝时，应远离高压输电线B．发现有人触电时，应立即切断电源C．不能用湿抹布擦拭插座D．使用测电笔时，手不要接触笔尾金属体，以免触电14．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．小明家搞装修，为了美观，想把所有的电线都埋藏在墙壁里，俗称走暗线，小明在查阅有关资料时，了解到，埋藏在墙里的线要整条铺设，不能在墙壁里中途接线，否则存在安全隐患。

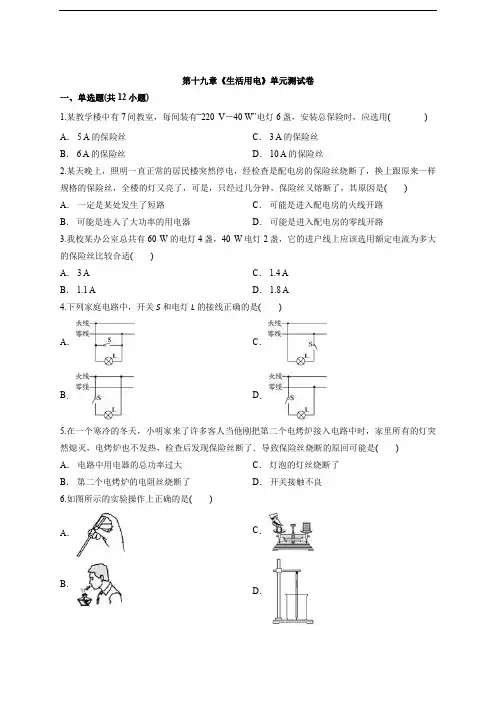

第十九章《生活用电》单元测试卷一、单选题(共12小题)1.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用()A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝2.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是()A．一定是某处发生了短路B．可能是连入了大功率的用电器C．可能是进入配电房的火线开路D．可能是进入配电房的零线开路3.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适()A． 3 A B． 1.1 A C． 1.4 A D． 1.8 A4.下列家庭电路中，开关S和电灯L的接线正确的是()A．B．C．D．5.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原回可能是()A．电路中用电器的总功率过大B．第二个电烤炉的电阻丝烧断了C．灯泡的灯丝烧断了D ．开关接触不良6.如图所示的实验操作上正确的是()A．B．C．D．7.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是( ) A ．B ．C ．D ．8.如图是停落在裸露电线上的两只小鸟，下列有关它们的说法中错误的是( )A ． 若灯泡断路两只小鸟都触电B ． 闭合开关乙小鸟会触电C ． 若小灯泡短路两只小鸟都不会触电D ． 若甲小鸟两爪间的电线断了，两只小鸟都会触电9.家庭电路中电压是________，一节干电池电压( ) A ． 110 V 3 V B ． 110 V 2 VC ． 220 V 4.2 VD ． 220 V 1.5 V10.在家庭电路中，当家用电器全部使用时下列说法正确的是( ) A ． 电路的总功率最大 B ． 电路的总电阻最大 C ． 电路的总电压最大 D ． 电路的总电功最大11.家庭电路中的短路是指( ) A ． 线路很短的电路 B ． 所有用电器都断开的电路C ． 某一个用电器的开关碰线的电路D ． 某一个插座直接被导线接通的电路 12.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，发生这一现象的原因是( ) A ． 台灯的插头处有短路 B ． 灯泡灯丝断落C ． 台灯的插头断开D ． 插座处原来就有短路．二、填空题(共3小题)13.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．14.发生短路时，电路中________很小，根据________可知，在家庭电路中电压一定的情况下，电路中的电流________；当电路中的总功率过大时，根据________可知，在家庭电路中电压一定的情况下，电路中的________很大．因此为了安全用电，我们在平时的生活用电中要避免________现象发生，不能随便插接________用电器．15.为防止触电造成人身伤害，在新建的楼房里，连接各用户的总开关上大多装有________保护器；为避免雷电灾害的发生，高大建筑物的顶端都必须安装________，且通过很粗的金属线与大地相连．雷雨天千万不要在大树下避雨．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共1小题)19.某教室天花板上有多组“220 V15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．答案解析1.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．2.【答案】B【解析】换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大．3.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．4.【答案】D【解析】A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．5.【答案】A【解析】由于电烤炉的电功率过大，当把电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路．6.【答案】A【解析】A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；C、托盘天平称量物质时要左物右码，故C错；D、测量液体温度的时候，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；7.【答案】A【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．8.【答案】A【解析】A、若灯泡断路，乙小鸟串联在电路中，有电流通过，故会触电，而甲小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，故A错误；B、闭合开关，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，则会触电，故B正确；C、若小灯泡短路两只小鸟都不会触电，两只小鸟两爪之间不存在电压，没有电流通过，不会触电，故C正确；D、若甲小鸟两爪间的电线断了，甲会串联在电路中，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，故两只小鸟都会触电，故D正确．9.【答案】D【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.10.【答案】A【解析】A、并联的支路最多时，功率最大，故A正确；B、并联支路越多，总电阻越小，故B错误；C、家庭电路电压不随用电器而变，总是220 V，故C错误；D、用电器工作的时间不确定，无法说电功大小，故错误．11.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；12.【答案】A【解析】原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，说明保险丝熔断了；A、台灯的插头短路，在插头插入插座时会引起电源短路，保险丝熔断，故A正确；B、灯泡的灯丝断了，则灯泡所在支路是断路的，由于家庭电路是并联电路，各支路互不影响，不会使得保险丝熔断，不会使室内的灯全部熄灭，故B错误；C、台灯的插头断开，形成断路，室内的灯就不会熄灭，不会使得保险丝熔断，故C错误；D、插座处原来就有短路，则原来保险丝就熔断了，原来室内的灯泡就不会发光，故D错误．13.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；14.【答案】电阻I＝很大I＝电流短路大功率【解析】发生短路时，电路中电阻很小，根据I＝可知，在家庭电路中电压一定的情况下，电路中的电流很大；当电路中的总功率过大时，根据I＝可知，在家庭电路中电压一定的情况下，电路中的电流很大．因此为了安全用电，我们在平时的生活用电中要避免短路现象发生，不能随便插接大功率用电器．15.【答案】漏电避雷针【解析】在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现导线误接，用电器漏电或触电现象，为避免因这些现象造成触电，发生人身伤害，所以连接各用户的总开关上大多装有漏电保护器；避雷针通常架设在建筑物的顶端，连接在建筑物内部，一直通到地下，埋在地底．因为是金属材质，且又是在顶端高处，这样就可以吸引雷电从避雷针将电引到地底下释放掉，从而避免雷电直接击中建筑物，导致建筑物损毁．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】开关接在火线上，两只“220 V15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．。
