51单片机最小系统原理及编程电路设计
本课以AT89S51单片机最小系统来教你如何实现单片机编程，该程序驱动单片机P1.7端口上的发光二极管不停闪烁，系统程序用keil 汇编语言编写，电路参考下图1所示。
《51单片机最小系统原理及编程电路设计》
首先来认识一下发光二极管（LED），发光二极管实物如下图2所示，发光二极管具有单项导电，体积小、耗电省、寿命长、响应速度快、显示清晰等特点，广泛用于电子电路中当作LED数码管、LED指示灯、LED电子显示屏,既然是51单片机最小系统我们当然只进行了最简单的电路设计与编程
图2： 《发光二极管介绍》
发光二极管导通时，产生一个正向的工作电流IF，工作电流根据发光二极管的材料、功率等不同，额定电流一般在10～40mA左右，发光二极管导通时的正向压降VF比较大，一般为1.5～3V(普通硅二极管约为0.7V)。因此在正常使用中，为了保证发光二极管在电源电压V的作用下管子的工作电流不超过额定值，必须给发光二极管串联一只限流电阻R，R的阻值可由下式算出：R＝（V-VF）/IF。其中V为工作电源电压，VF为发光二极管的正向压降，IF为额定工作电流。
从上面原理图1可知，当单片机的P1.7输出低电平（0V）时，有正向工作电流流过发光二极管，发光二极管就亮；相反，当P1.7输出高电平（5V）时，发光二极管没有足够电压差产生工作电流，此时发光二极管不亮。因此，程序中只需交替让单片机的P1.7输出低电平“0”和高电平“1”就可以让发光二极管闪烁发光。
下面以51单片机汇编语言来编程，让某个端口输出高电平语句是SETB，让端口输出低电平的语句是CLR语句，让P1.7端口输出高电平的语句是： SETB P1.7； 让P1.7端口输出低电平的语句是： CLRP1.7，实现发光二极管LED闪烁的编程思路如下图3所示。
图3： 《51单片机最小系统原理编程框图》
完整的源程序如下：

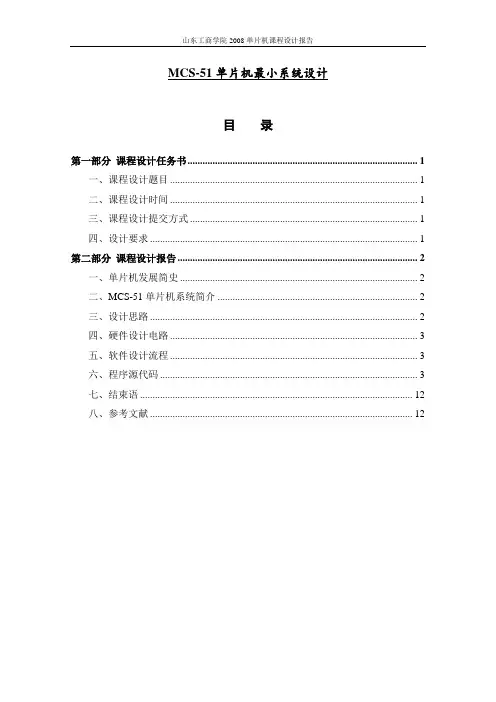

山东工商学院2008单片机课程设计报告
MCS-51单片机最小系统设计
目 录
第一部分 课程设计任务书 ............................................................................................ 1
一、课程设计题目 ................................................................................................... 1
二、课程设计时间 ................................................................................................... 1
三、课程设计提交方式 ........................................................................................... 1
四、设计要求 ........................................................................................................... 1
第二部分 课程设计报告 ................................................................................................ 2
一、单片机发展简史 ............................................................................................... 2
CAD 课程设计报告
摘要
Introduction
1. 课题名称
2. 单片机最小系统的组成原理及作用
3. CAD的发展前途
4. 设计要求
5. 原理图
6. CAD原理图
7. PCB图
8. 总结
参考文献
摘 要
AVR单片机是1997年由ATMEL公司研发出的增强型内置Flash的RISC(Reduced Instruction Set CPU) 精简指令集高速8位单片机。AVR的单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。
AVR单片机主要特性：高可靠性、功能强、高速度、低功耗和低价位 , 一直是衡量单片机性能的重要指标，也是单片机占领市场、赖以生存的必要条件。
AVR单片机硬件结构采取8位机与16位机的折中策略，即采用局部寄存器存堆和单体高速输入/输出的方案，提高了指令执行速度(1Mips/MHz)，增强了功能；同时又减少了对外设管理的开销，相对简化了硬件结构，降低了成本。故AVR单片机在软/硬件开销、速度、性能和成本诸多方面取得了优化平衡，是高性价比的单片机。
本设计采用分层叠式结构，底层为单片机外围硬件功能扩展层，顶层为ATmega16单片机集中系统层。这样有利于兼用AVR跟51系列单片机的开发设计。
关键词： AVR单片机；开发板；单片机实验板；ATmega16单片机；
Introduction
AVR Microcontroller ATMEL Corporation in 1997 developed by the enhanced built-in Flash of the RISC (Reduced Instruction Set CPU) high-speed 8-bit RISC microcontroller. AVR microcontroller can be widely used in computer peripherals, industrial real-time control, instrumentation, communications equipment, household appliances and other fields.

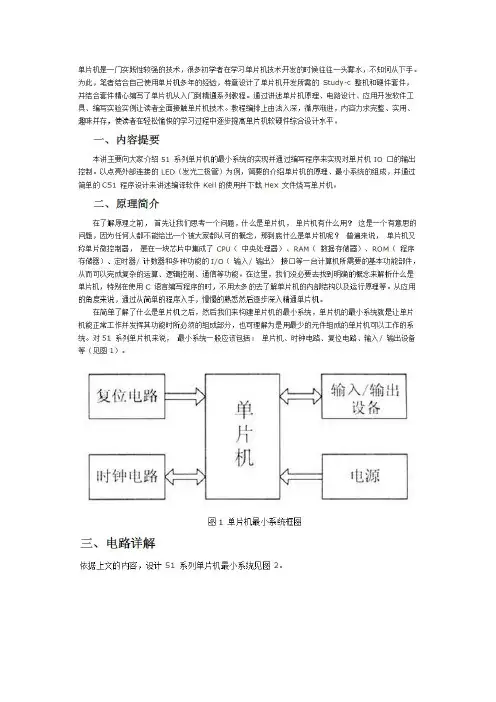

什么是单片机最小系统_单片机的最小系统简述
单片机简介单片机是一种集成电路芯片。它采用超大规模技术将具有数据处理能力的微处理器（CPU）、存储器（含程序存储器ROM和数据存储器RAM）、输入、输出接口电路（I/O接口）集成在同一块芯片上，构成一个即小巧又很完善的计算机硬件系统，在单片机程序的控制下能准确、迅速、高效地完成程序设计者事先规定的任务。所以说，一片单片机芯片就具有了组成计算机的全部功能。
由此来看，单片机有着一般微处理器（CPU）芯片所不具备的功能，它可单独地完成现代工业控制所要求的智能化控制功能，这是单片机最大的特征。
然而单片机又不同于单板机（一种将微处理器芯片、存储器芯片、输入输出接口芯片安装在同一块印制电路板上的微型计算机），单片机芯片在没有开发前，它只是具备功能极强的超大规模集成电路，如果对它进行应用开发，它便是一个小型的微型计算机控制系统，但它与单板机或个人电脑（PC机）有着本质的区别。
单片机的应用属于芯片级应用，需要用户（单片机学习者与使用者）了解单片机芯片的结构和指令系统以及其它集成电路应用技术和系统设计所需要的理论和技术，用这样特定的芯片设计应用程序，从而使该芯片具备特定的功能。
不同的单片机有着不同的硬件特征和软件特征，即它们的技术特征均不尽相同，硬件特征取决于单片机芯片的内部结构，用户要使用某种单片机，必须了解该型产品是否满足需要的功能和应用系统所要求的特性指标。这里的技术特征包括功能特性、控制特性和电气特性等等，这些信息需要从生产厂商的技术手册中得到。软件特征是指指令系统特性和开发支持环境，指令特性即我们熟悉的单片机的寻址方式，数据处理和逻辑处理方式，输入输出特性及对电源的要求等等。开发支持的环境包括指令的兼容及可移植性，支持软件（包含可支持开发应用程序的软件资源）及硬件资源。要利用某型号单片机开发自己的应用系统，掌握其结构特征和技术特征是必须的。
单片机控制系统能够取代以前利用复杂电子线路或数字电路构成的控制系统，可以以软件控制来实现，并能够实现智能化，现在单片机控制范畴无所不在，例如通信产品、家用电
