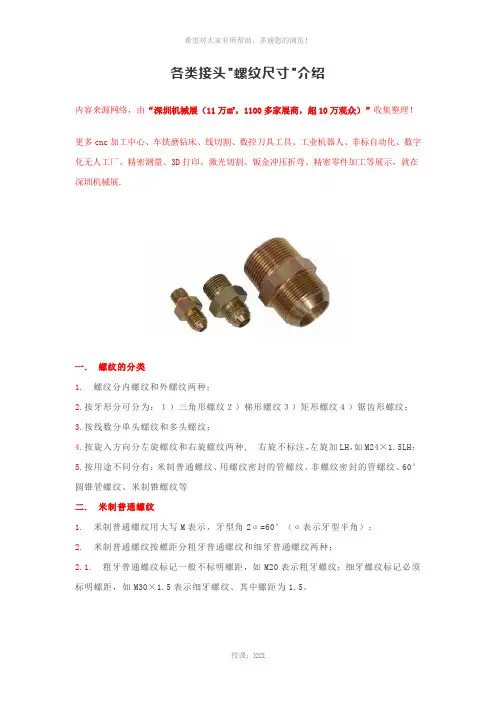

各类接头"螺纹尺寸"介绍内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

pt螺纹尺寸PT螺纹是一种常用的螺纹规格，广泛应用于液压、气动、化工、医药等领域的管接头、阀门、泵、法兰等产品中。

PT螺纹尺寸是衡量PT螺纹规格的重要指标，在使用PT螺纹时，正确识别其尺寸是非常必要的。

本文将分步骤为大家阐述PT螺纹尺寸的相关知识。

一、PT螺纹标准尺寸PT螺纹标准尺寸是由国际标准化组织（ISO）制定的，以毫米（mm）为单位。

常用的PT螺纹尺寸有PT1/8、PT1/4、PT3/8、PT1/2、PT3/4、PT1等。

下面是各尺寸的详细参数：PT1/8：管径6mm，螺距28mm，螺纹半角55度；PT1/4：管径8mm，螺距19mm，螺纹半角55度；PT3/8：管径10mm，螺距19mm，螺纹半角55度；PT1/2：管径15mm，螺距14mm，螺纹半角55度；PT3/4：管径20mm，螺距14mm，螺纹半角55度；PT1：管径25mm，螺距11mm，螺纹半角55度。

二、PT螺纹内外螺纹PT螺纹有内螺纹和外螺纹之分。

内螺纹是安装在管道、法兰等产品内部的螺纹，而外螺纹是安装在管道、法兰等产品外部的螺纹。

内外螺纹的标准尺寸是一样的，比如PT1/8内螺纹和PT1/8外螺纹的参数都是管径6mm、螺距28mm、螺纹半角55度。

三、PT螺纹接头PT螺纹接头是将两个PT螺纹连接起来的管件。

PT螺纹接头有很多种类型，比如接头的角度、连接口类型等都不一样。

常见的PT螺纹接头有45度和90度，也有T型和Y型的接头。

在选择PT螺纹接头的时候，需要根据对接的产品和工况来确定所需的角度和类型，以保证连接的牢固和密封。

四、PT螺纹尺寸的公差PT螺纹尺寸的公差是指在制造过程中会出现的尺寸误差范围。

公差的大小取决于制定标准的组织和具体的行业要求。

一般情况下，PT 螺纹其公差控制在±0.13mm以内。

在购买PT螺纹产品时，需要关注产品是否符合相应的标准要求，以保证产品的质量和可靠性。

综上所述，PT螺纹尺寸是使用PT螺纹连接产品时必须要掌握的重要知识，不仅涉及到螺纹的规格和参数，还与制品的使用和生产密切相关。

螺纹孔的标准
螺纹孔是一种常见的机械连接方式，广泛应用于各种机械设备
和零部件中。

螺纹孔的标准化对于保证机械连接的质量和可靠性至
关重要。

本文将介绍螺纹孔的标准，包括螺纹孔的分类、标准规范
和相关注意事项。

螺纹孔根据其用途和形状可以分为内螺纹孔和外螺纹孔。

内螺
纹孔是指在零件内部加工的螺纹孔，常用于螺栓、螺母等连接零件；外螺纹孔是指在零件外部加工的螺纹孔，常用于螺纹孔连接或螺纹
孔配合。

螺纹孔的标准规范主要包括螺纹类型、螺距、公差等内容。

螺
纹类型通常有公制螺纹和英制螺纹两种，公制螺纹按照GB/T5796-2005《普通螺纹系统》进行标准规范，英制螺纹按照GB/T5797-
2005《英制螺纹系统》进行标准规范。

螺距是螺纹的重要参数之一，公差则是保证螺纹孔质量和可靠性的重要指标。

在加工螺纹孔时，需要注意一些事项。

首先，要选择合适的螺
纹加工工艺和工具，保证螺纹孔的加工质量。

其次，要根据设计要
求和使用环境选择合适的螺纹标准，确保螺纹连接的可靠性和稳定
性。

最后，在使用过程中要注意螺纹孔的维护保养，及时更换磨损严重的螺纹零件，防止因螺纹磨损导致的连接失效。

总之，螺纹孔的标准化对于机械连接的质量和可靠性具有重要意义。

只有严格按照标准规范进行设计、加工和使用，才能保证螺纹连接的质量和可靠性。

希望本文的介绍能够对螺纹孔的标准有所帮助，提高大家对螺纹孔标准化的认识和理解。

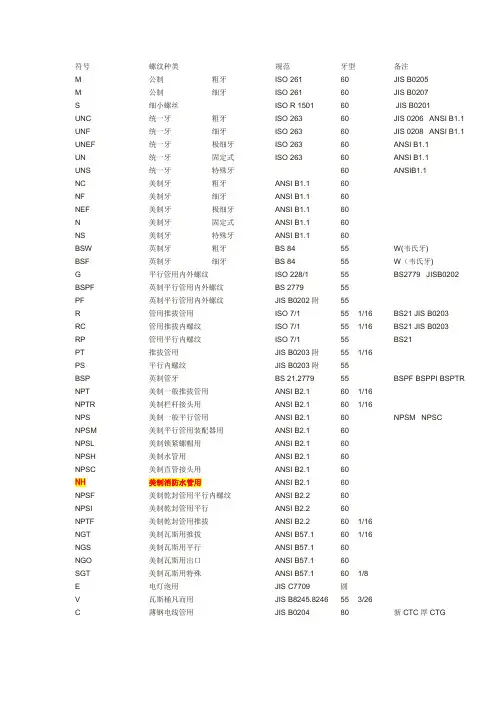

符号螺纹种类规范牙型备注M 公制粗牙ISO 261 60°JIS B0205M 公制细牙ISO 261 60°JIS B0207S 细小螺丝ISO R 1501 60° JIS B0201UNC 统一牙粗牙ISO 263 60°JIS 0206 ANSI B1.1 UNF 统一牙细牙ISO 263 60°JIS 0208 ANSI B1.1 UNEF 统一牙极细牙ISO 263 60°ANSI B1.1UN 统一牙固定式ISO 263 60°ANSI B1.1UNS 统一牙特殊牙60°ANSIB1.1NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60°NEF 美制牙极细牙ANSI B1.1 60°N 美制牙固定式ANSI B1.1 60°NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°W(韦氏牙)BSF 英制牙细牙BS 84 55°W（韦氏牙)G 平行管用内外螺纹ISO 228/1 55°BS2779 JISB0202 BSPF 英制平行管用内外螺纹BS 2779 55°PF 英制平行管用内外螺纹JIS B0202附55°R 管用推拔管用ISO 7/1 55°1/16 BS21 JIS B0203RC 管用推拔内螺纹ISO 7/1 55°1/16 BS21 JIS B0203RP 管用平行内螺纹ISO 7/1 55°BS21PT 推拔管用JIS B0203附55°1/16PS 平行内螺纹JIS B0203附55°BSP 英制管牙BS 21.2779 55°BSPF BSPPI BSPTR NPT 美制一般推拔管用ANSI B2.1 60°1/16NPTR 美制栏杆接头用ANSI B2.1 60°1/16NPS 美制一般平行管用ANSI B2.1 60°NPSM NPSC NPSM 美制平行管用装配器用ANSI B2.1 60°NPSL 美制锁紧螺帽用ANSI B2.1 60°NPSH 美制水管用ANSI B2.1 60°NPSC 美制直管接头用ANSI B2.1 60°NH 美制消防水管用ANSI B2.1 60°NPSF 美制乾封管用平行内螺纹ANSI B2.2 60°NPSI 美制乾封管用平行ANSI B2.2 60°NPTF 美制乾封管用推拔ANSI B2.2 60°1/16NGT 美制瓦斯用推拔ANSI B57.1 60°1/16NGS 美制瓦斯用平行ANSI B57.1 60°NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245.8246 55°3/26C 薄钢电线管用JIS B0204 80°新CTC厚CTG。
