中国移动Gb接口IP化技术规范V100

  • 格式：docx
  • 大小：72.94 KB
  • 文档页数：25

中国移动Gb 接口 IP 化技术规范V100中国移动通信企业标准QB-A-006-2009中国移动通信CHINA MOBILE中国移动Gb接口IP化技术规范Chi na Mobil e G b o ver I P Speci f i cati on版本号：1. 0. 0QB-A-006-20092009-8-19 发布2009-8-19 实施中国移动通信集团公司发布前言...................................... I II1范围 (1)2. ............................................................................. 规范性引用文件 (1)3. ............................................................................. 术语、定义和缩略语.. (3)4•概述 (4)5. ............................................................................. 网络业务功能(Network Service ) . (6)5.1 寻址(Addressing) (6)5.2 子网业务功能(Sub-Network Servicefunctions) (7)5.3 NS负荷分担 (8)5.4 资源分配(Resource Distribution ) (8)5.5 NS-VC 管理 (8)6. ............................................................................. G b接口要求 (8)6.1协议版本 (8)6.2接口类型 (8)6.3接口数量 (10)7. ........................................................................ 性I能要求................................... 1 27.1 QoS 要求 (12)7.2冗余备份要求...................... .138. ............................................................................. 操作维护要求 . (14)8.1对BSC设备要求 (14)8.2对SGSN设备要求 (14)8.3 NS-VC 配置要求 (15)9. ........................................................................ 承载方式兼容要求 (16)9.1对BSC设备要求 (16)9.2对SGSN设备要求 (16)10. 后续演进要求 (16)10.1可平滑升级支持Gb Flex (16)10.2 SGSN 应同时支持Gb接口和lu-PS接口IP化 (17)11编制历史 ...................................................... ..II本标准规定了BSC和SGSN设备的Gb over IP技术要求，供Gb IP化实现及现网应用参考。

本标准主要包括以下几方面内容：Gb over IP业务功能描述要求，接口要求、性能要求、操作维护要求、组网、承载方式及后续演进要求等方面进行了要求。

本标准是BSS IP化系列标准之一，该系列标准的结构、名称或预计的名称如下：序号标准编号标准名称[1]QB-A-004-2009中国移动A接口IP化技术规范[2]QB-A-005-2009中国移动Abis接口IP化技术规范[3]QB-A-006-2009中国移动Gt接口IP化技术规范本标准由中移技〔2009〕239号印发。

本标准由中国移动通信集团公司计划部提出，集团公司技术部归口本标准起草单位：中国移动通信研究院本标准主要起草人：党京、王菁、王小奇III1. 范围本设备规范规定了900/1800MHZ TDMA数字蜂窝移动通信网设备实现Gb 口IP化的业务功能要求、接口要求、性能要求、组网及后续演进要求等内容。

供中国移动内部和相关厂商共同使用。

2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

序标准编标准名称发布单号号位[1]TS General Packet Radio3GPP48.016Service(GPRS);Base1[4]Stati on System (BSS) ServingGPRS SupportNode (SGSN) i nterface;Network ServicePacket Radio Service(GPRS); Base Stati onSystem (BSS) Servi ng GPRSSupport Node(SGSN) in terface; Gb in terface Layer 1".In tra-domai n conn ecti on 3GPPTS of Radio Access Network[2]3GPPTS 48.018: "General 3GPP Packet Radio ServiceTS 48.018(GPRS); Base Stati on System (BSS) - Serving GPRS Support Node (SGSN); BSS GPRS Protocol (BSSGP)".[3]3GPPTS 48.014: "General 3GPP TS 48.01423.236 (RAN) nodes to multipleCore Network (CN) nodes [4]3. 术语、定义和缩略语下列术语、定义和缩略语适用于本标准:词语解释AR BSSGP Access router 接入路由器BSS GPRS Protocol 基站子系统GPRS协议CE Customer Edge 用户网络边缘设备NS NSE Network Service 网络业务Network Service En tity 网络业务实体NSEI Network Service En tity Ide ntifier网络业务实体识别NS-VC Network Service VirtualConn ection 网络业务虚连接NSVL Network Service Virtual Link网络业务虚拟链路NS-VLI Network Service Virtual LinkIde ntifier 网络业务虚链路标识PS PS SGSN Packet Switch ing 分组交换Packet Service 分组，业务Servi ng GPRS Support Node 服务GPRS支持节点SNS VPN Sub-Network Service 子网业务virtual private n etwork 虚拟专用网VRRP Virtual Router RedundancyProtocol 虚拟路由器冗余协议4.概述Gb接口是BSC和SGSN间接口，可以采用帧中继网络或IP网络两种承载方式。

图1为Gb 口协议栈。

L1层为物理承载层，NS层为网络服务层，Gb over FR和Gb Over IP的区别在于L1层承载类型的不一样，前者采用FR （帧中继），后者为IP网络。

BSC与SGSN仅需NS及LI层IP化即可实现Gb over IP，NS层以上协议维持不变。

图1 Gb 口协议栈如图2所示，NS层提供以下服务：NS SDU的传送网络拥塞指示状态指示NS层由网络业务控制(Network Service Control )和子网业务(Sub-Network Service) 两个子层构成，其中网络业务控制子层提供以下功能：NS SDU的传送负荷分担NS-VC管理子网业务子层为网络业务控制子层实体提供通信链路的建立。

5. 网络业务功能(Network Service )Network ServiceI \ INetwork Service Control /Network Service Control protocolSub-Network Service /Sub-Network Service protocol5.1 寻址(Address ing )1. BSC和SGSN设备应支持网络服务虚链路(NS-VL)BSC和SGSN设备使用NS-VL映射IP端点，并通过NS-VL访问中间网络；在直连的情况下，NS-VL在SGSN和BSC之间才是端到端的。

2. BSC和SGSN设备应支持网络服务虚连接(NS-VC)NS-VC是SGSN和BSC之间的端到端的虚连接。

在采用IP子网的情况下，BSC某个IP端点和对端的SGSN的某个IP端点的组合唯一确定一条NS-VC。

即每个NS-VC由一个四元组(本端IP 地址、本端端口、对端IP地址、对端端口)构成。

在采用IP子网的情况下，要求既能用静态配置，又能用动态配置的方式来建立NS-VC和NS-VL。

3. BSC和SGSN设备应支持网络服务虚连接组为同一对对等的NS实体提供通讯服务的所有NS-VC组成网络服务虚连接组。

4•支持BSC和SGSN之间的BSSGP虚连接NS在本端和对端NS用户实体之间提供通讯路径，这些通讯路径被称之为BSSGP虚拟连接(BVC )。

每个BVC在NS用户实体之间传输NS SDU。

5.2 子网业务功能( Sub-Network Servicefunctions )BSC设备和SGSN设备要支持通过NS-VL访问IP网络(直连的方式下可以直接访问对等的实体)，并且在NS对等实体之间提供NS-VC。

BSC设备和SGSN设备要支持顺序地发送NS-VC上的数据。

BSC和SGSN应支持以下动态配置流程：SIZE流程CONFIG流程ADD流程DELETE流程CHANGE WEIGH 流程5.3 NS负荷分担SGSN设备和BSC设备要支持NS负荷分担功能。

BSC和SGSN设备要支持同一NSE下NSVC间根据配置实现负荷分担。

在有链路故障时，BSC和SGSN设备应该能够自动调整业务到同一NSE下其它可用链路。

合集下载

中国移动CM-IMS(SIP)技术规范_第1部分：SIP的总体要求V1.0.0

中国移动CM-IMS(SIP)技术规范_第1部分：SIP的总体要求V1.0.0

中国移动通信企业标准QB-C-018.1-2011中国移动C M-I M S会话初始协议（S I P）技术规范第一部分：S I P的总体要求C M-I M S S p e c i f i c a t i o n s o f S e s s i o nI n i t i a t i o n P r o t o c o l(S I P)P a r t1:C o m m o nR e q u i r e m e n t o f S I P版本号：1.0.02011-7-27发布2011-7-27实施中国移动通信集团公司发布目录前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义与缩略语 (1)4. SIP协议概述 (2)4.1. SIP协议简介 (2)4.2. SIP协议功能介绍 (3)5. SIP协议结构 (3)5.1. SIP分层架构 (3)5.2. SIP使用的传输协议 (4)5.3. SIP协议中的逻辑实体 (4)5.3.1. UA (4)5.3.2. Proxy (5)5.3.3. B2BUA (5)5.4. 会话、对话和事务 (6)5.5. SIP路由机制 (6)5.5.1. 请求消息的路由 (6)5.5.2. 响应消息的路由 (6)6. SIP协议在CM-IMS中的应用 (6)6.1. CM-IMS体系结构 (6)6.2. SIP协议相关的CM-IMS接口和网元 (8)6.2.1. 接口 (8)6.2.1.1. Gm接口 (8)6.2.1.2. Mw接口 (9)6.2.1.3. ISC接口 (9)6.2.1.4. Ma接口 (9)6.2.1.5. Mi接口 (9)6.2.1.6. Mj接口 (9)6.2.1.7. Mg接口 (9)6.2.1.8. Mx接口 (9)6.2.1.9. Cr接口 (9)6.2.2. 网元 (10)7. SIP的能力集和支持的CM-IMS业务 (10)7.1. 能力集 (10)7.2. SIP协议支持的业务 (11)8. 编制历史 (11)前言本标准依据IETF、3GPP以及ITU-T制定的相关标准，结合有关行业标准和中国移动相关企业标准，基于中国移动CM-IMS总体技术要求而制定，充分考虑了网络的平滑演进能力，为中国移动CM-IMS核心网设备、接入设备及终端设备的研发、引入和运行维护提供技术依据。

短信增值业务总体技术要求v100-20070611.

短信增值业务总体技术要求v100-20070611.

中国移动通信企业标准短信增值业务总体技术要求G e n e r a l T e c h n i c a l S p e c i f i c a t i o n o f V a l u e -a d d e d S e r v i c e s f o r S M S 版本号：1.0.0 中国移动通信有限公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语缩略语 (2)4. 业务 (2)4.1. 业务定义 (2)4.2. 业务特征 (3)4.3. 业务触发规则 (3)5. 系统结构和组网原则 (4)5.1. 系统结构 (4)5.1.1. 短信增值业务平台-DCS系统结构图 (4)5.1.2. 各模块功能说明 (4)5.1.3. DCS系统的扩容 (5)5.2. 网络结构 (6)5.2.1. 各网元的功能描述 (7)5.2.2. 各接口的功能描述 (8)6. 选路和流程 (9)6.1. 选路方法 (9)6.2. 业务流程 (10)6.2.1. 短信增值业务总流程 (10)6.2.2. 主叫短信回执流程 (12)6.2.3. 短信签名流程 (14)6.2.4. 短信转移流程 (15)6.2.5. 短信过滤流程 (18)6.2.6. 短信仓库流程 (19)6.2.7. 被叫短信回执流程 (22)7. 码号 (24)8. 设备要求 (24)8.1. 新增设备的要求 (24)8.1.1. 对DCS系统的要求 (24)8.2. 对原有设备的要求 (25)8.2.1. 对短信中心的改造 (25)8.2.2. 对BOSS系统的改造 (25)9. 接口要求 (26)9.1. 新增接口的要求 (26)9.1.1. DCS与SMSC接口要求 (26)9.1.2. DCS与梦网网关的接口 (26)9.1.3. DCS与BOSS的接口 (26)9.1.4. 本地DCS与外地DCS接口要求 (26)9.1.5. DCS与网管平台接口 (26)9.2. 对原有接口的改造 (26)10. 质量指标 (27)11. 认证授权 (27)12. 计费结算 (27)12.1. 计费 (27)12.2. 结算 (28)13. 客户管理和服务 (28)13.1. 用户开通和注销业务 (28)13.2. 用户设置业务 (29)14. 网络管理 (30)14.1. 网管系统结构 (30)14.2. 网管功能要求 (30)14.2.1. 配置管理 (30)14.2.2. 故障管理 (31)14.2.3. 性能管理 (31)14.2.4. 安全管理 (32)14.2.5. 报表管理和错误代码统计 (33)14.3. 网管接口要求 (33)15. 网络安全 (33)16. 编制历史 (33)前言本总体技术要求规定了中国移动通信集团公司开展短信增值业务（包括短信转移、短信回执（主叫回执和被叫回执）、短信仓库、短信签名档及短信过滤等）所必须遵循的技术规范。

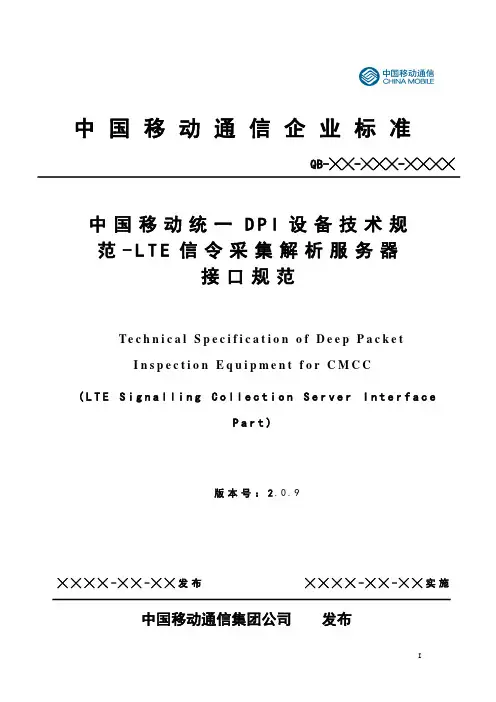

中国移动统一DPI设备技术规范-LTE信令采集解析服务器接口规范v2.0.9-_LTE各接口XDR规范
