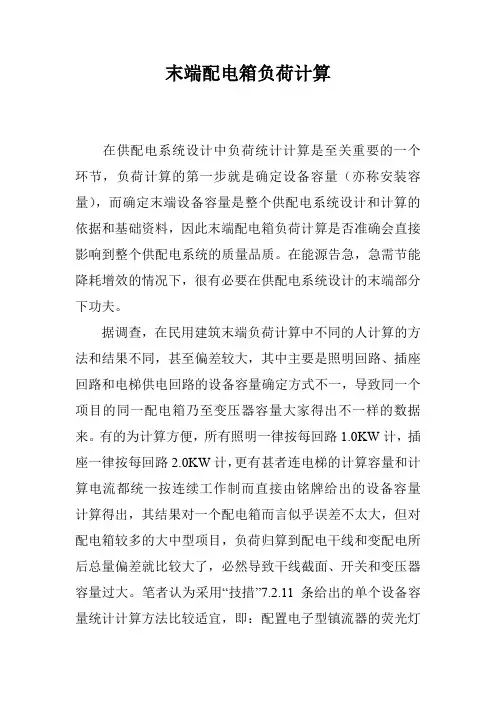

末端配电箱负荷计算在供配电系统设计中负荷统计计算是至关重要的一个环节，负荷计算的第一步就是确定设备容量（亦称安装容量），而确定末端设备容量是整个供配电系统设计和计算的依据和基础资料，因此末端配电箱负荷计算是否准确会直接影响到整个供配电系统的质量品质。
在能源告急，急需节能降耗增效的情况下，很有必要在供配电系统设计的末端部分下功夫。
据调查，在民用建筑末端负荷计算中不同的人计算的方法和结果不同，甚至偏差较大，其中主要是照明回路、插座回路和电梯供电回路的设备容量确定方式不一，导致同一个项目的同一配电箱乃至变压器容量大家得出不一样的数据来。
有的为计算方便，所有照明一律按每回路1.0KW计，插座一律按每回路2.0KW计，更有甚者连电梯的计算容量和计算电流都统一按连续工作制而直接由铭牌给出的设备容量计算得出，其结果对一个配电箱而言似乎误差不太大，但对配电箱较多的大中型项目，负荷归算到配电干线和变配电所后总量偏差就比较大了，必然导致干线截面、开关和变压器容量过大。
笔者认为采用“技措”7.2.11条给出的单个设备容量统计计算方法比较适宜，即：配置电子型镇流器的荧光灯取1.1倍的灯管功率作为安装容量（若配的是电感型镇流器则为1.2倍）；气体放电灯取1.5倍的灯功率作为安装容量；风机盘管按100W／台计；电烘手器插座按2KW／台计；一般插座按100W／组计，计算机较多的办公室插座按150W／组计；对于宾馆饭店的清扫插座（吸尘器用，一台吸尘器0.25KW），由于一般一个楼层（或防火分区）用一个回路，可能同时会有1～3台吸尘器工作，这就需要根据楼层建筑面积进行归算，即清扫插座按0.25KW～0.75KW／回路计，这样比直接叠加插座数量更贴合实际。
每个末端分支回路均详细按此办法对照平面图作代数叠加（容量较大的用电设备设备容量都是确定的，不需赘述），这样所得的较基础的计算数据是相对比较真实可靠的，也是切实可行的。
对末端箱的功率因数，“技措”和“民规”都给出了一些措施或规定，很大一部分设计师盲目全盘套用，如此有所不妥。
民用建筑电气设计手册——学习笔记一、民用建筑电气工程设计的内容1、变配电所设计（1）根据变配电所供电的负荷性质及其对供电可靠性的要求，进行负荷分级，从而确定所需的独立供电电源个数与供电电压等级，并确定是否设置应急备用发电机组。
（2）进行变配电所负荷计算与无功功率补偿计算，确定无功补偿容量。
（3）确定变压器形式、台数、容量。
进行主接线方案选择。
（4）变配电所选址。
为了节约电能与减少有色金属耗量，通常应尽可能使高压深入负荷中心。
但在建筑高度甚高和大容量负荷相当分散的情况下，也可分散设置多处变电所，其布置方案应经过技术经济进行比较确定。
（5）短路电流计算与开关设备选择。
（6）二次回路方案的确定，继电保护的选择和整定计。
操作电源的选择。
计量与测量。
（7）防雷保护与接地装置设计。
（8）变配电所电气照明设计。
高压与低压配电所的设计、除不需进行变压器选择之外，其余部分的设计内容与变电所设计基本相同。
2、高低压供配电系统设计（1）输电线路设计包括：线路路径及线路结构型式（架空线路还是电缆线路）的确定，导线截面选择，架空线路杆位确定及标准电杆绝缘子、金具的选择，弧垂的确定与荷载的校验，电缆敷设方式的确定，线路的导线或电缆及配电设备和保护设备选择，架空线路的防雷保护及接地装置的设计等。
（2）高压配电系统设计高压配电多采用放射式系统，以增强其供电可靠性与控制的灵活性。
对于有多处变压器分散设置的高层建筑，高压配电网络也可以采用环网结构。
主要任务：确定配电电压与网络结构；进行配电线负荷计算；选择开关设备并进行短路校验；拟定二次回路方案并进行继电保护整定计算；选择高压电缆截面、形式，确定配电干线路径与敷设方式。
还应做好防雷击与电气防火设计，以确保安全。
（3）、低压配电系统设计主要任务：确定低压配电方式与配电网络的结构，其主要内是竖直配电干线与水平配电干线的个数，位置与走向。
进行分干线与干线的负荷计算，选择开关设备及导线、电缆、封闭式母线的截面与形式。
第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。
建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。
对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。
几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。
12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。
1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。
低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。
典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。
