建筑施工图中标高问题的研究

  • 格式：doc
  • 大小：27.50 KB
  • 文档页数：4

建筑施工图中标高问题的研究
摘要：在建筑施工图的绘制当中，标高，论述了在建筑施工图中的标高问题。
本文中列举了目前在标高标注方面的一些不规范现象，并且在此基础上提出了改
进意见。

关键词：施工图；标高问题；标准；规范
标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖
向定位的依据。

1.引言
在建筑设计图、建筑施工图中标注有建筑标高，结构施工图中标注有结构标
高。图纸中这两个以米为单位标注的标高，是我们施工的根本依据，我们统称这
两个标高为建筑设计标高。在建筑施工实际操作中，还有一个施工操作用的标高，
我们通常称它为施工标高。建筑设计标高和建筑施工标高虽有着各自不同的作
用，但它们之间却有着密不可分的关系，一个是目的，一个是手段。

像标高这类标注问题并不是因为有某些客观因素的存在面允许不严格标注。
是属于没有人为规范化甚至标准化而导致了不规范标注。

2.标高存在问题
首先，是标高的定义始终不够严谨的问题。标高的定义在许多教材上是这样
的:标高是标注建筑物高度的一种尺寸形式。按照这样的定义，总平面图上的室
外地面标高不能与之对应，因为它标注是地面高度，不是建筑物高度。

其次，是绝对标高以及和相对标高相互混用的问题。
标高按基准面选取的不同分为绝对标高和相对标高。 绝对标高是以一个国
家或地区统一规定的基准面作为零点的标高。我国规定以青岛附近黄海的平均海
平面作为标高的零点；相对标高是以建筑物室内主要地面为零点测出的高度尺
寸。

在建筑制图标准中有如下规定:室外标高用符号标注，室内标高用符号标注，
但是在绘制施工图的过程中，绝大多数平面和立面图中的室外标高用的都是是符
号。假设某一建筑中的室外地面高度为-0.600，因为它们是室外的地面高度，那
么按照建筑制图标准，应该使用符号来标注。然而在大多数人的制图过程中，均
使用符号 标注。在建筑制图标准中使用的是正面词“宜”，即宜采用符号标注室
外高度，一般在总平面图里几乎都用了符号 来表示室外绝对标高。然而在平面
图或立面图、剖面图中很少按规定标注，有少数平面图中的室外标高用的是符号。
3.建筑设计标高与施工结束后实际工程的标高往往存在一定的“偏差”
例如，顶层层高与图示建筑层高不一致、一般情况下各层层高一样，如果层
高按建筑标高(建筑标高即这一层的结构标高加上找平层面层的厚度)来设定，顶
层由于做防水，常常比其他楼层厚了很多，加上防水层的顶层层高就要比一般楼
层层高高一些，这就与建筑设计图纸中的标高不一致了。如果层高按结构标高来
设定，那就不存在顶层层高高一些的情况，但底层的净高又会比其他层高一此，
即多一个找平层加面层的厚度、

再如，也常有贴外墙砖时，窗洞的标高与建筑立面图标注的标高难以一致的
情况。贴外墙面砖时，窗洞上口一般会低于图示标高(梁底)约30 mm，以便做滴
水线或鹰嘴，窗洞下口的标高一般也比图示标高低30 mm左右，以便做泄水坡
度，即外窗台外低内高，最外边点要比窗框下沿低约30 mm(考虑窗框居中时的
情况)。

(1)按照常规做法，次梁上部纵向钢筋在主梁上部纵向钢筋上，板的上部负
筋又在次梁上部纵向钢筋上。如果满足次梁和板的上部钢筋的保护层厚度要求，
局部位置主梁、次梁、板的混凝上厚度将增加约30 mm。如大面积找平的话，不
仅层高增加，面且浪费了混凝上，自重也增加不少。

(2)有人在施工中采取降低主梁底部模板标高约30 mm来解决这一问题，这
样，次梁和板的上部纵筋保护层厚度以及混凝上厚度都得到了保证，但仍然有主
梁上部钢筋保护层厚度及混凝上厚度增大、梁底降低，导致窗上口标高降低的问
题。

(3)不改变主、次梁梁底模板标高，升高板底部模板标高30 mm的方法，保
证了板上部钢筋的保护层厚度和混凝上厚度，但主梁和次梁的高度仍然会增加
30 mm ,整个楼层的层高也增加了30 mm。

(4)在一次与设计人员的交流中，设计人员提出，在主次梁交接处应让次梁
上部纵筋从主梁上部纵筋的下面穿过，主梁、次梁和板的底部模板标高都不用变，
钢筋保护层和混凝土厚度也会得到满足。这样，在主次梁交接处，次梁的钢筋n
架断面高度会不变，钢筋布置好像也有违常理，但实为最好的解决方法，前提是
在设计时要把这个因素考虑到。

其实，不仅仅是建筑标高会出现“偏差”，很多在设计图纸上标注的未必都能
在施工中完全得到落实和体现。要把此类问题解决好，切实地保证工程的质量和
进度，需要施工人员熟悉设计图纸和施工规范，充分了解设计意图，采用合理的
施工工艺、操作方法，提高施工操作水平，设计人员也应充分考虑一些容易被忽
视的细节以及施工的可操作性，多与施工人员沟通交流。

4.不规范标注带来的负面影响
上述提到的标高问题，对于有实际经验和有看图能力的人来说并不是大问
题。因为完全可以根据工作经验得出标注结论。但是对于一门学科或一种规范、
一种标准，应该以科学的方式和严谨的态度来执行工作。尤其在教学部门，开设
建筑制图这门课除了要向学生传授理论知识和国标、部标、行标外还要培养学生
具有严肃科学的工作作风。

5.总结
1.)通过以上说明和举例，不难看出，把握好以下几点是准确控制标高的关健。
a.施工前要认真全面地熟悉图纸，牢记建筑物各部位的相对标高，以及设备、
水、电、暖、通等安装工程部件标高与土建标高的对应关系。

b.全面掌握施工图对各部位的建筑作法要求，了解所用材料品种和规格，以
及对施工的工艺要求。

c.要贯彻建筑施工操作规程和验收规范，以及质量检验评定标准的相关规
定。

d.在施工过程中，要有一套完整的保证标高准确的控制措施。如砌砖必须先
立皮数杆，及时弹引室内外标高控制线等。

标高是工程中竖向定位的重要依据，在房屋建筑工程中经常使用。但是在实
际应用中，由于标高概念不清，或对其不够重视，往往出现错标、漏标等错误，
给工程施工带来很大的不便和困难,甚至造成误工、返工。不仅影响工程质量，
还使工程费用增加。因此在图纸设计和识读过程中，应予以重视。

2.)建筑施工图中的标注
a.建筑平面图需标注地面、楼面、楼梯平台面、室外台阶顶面、阳台面、卫
生间楼地面等变化处的标高。

b.建筑立面图需标注室外地面、台阶、窗台、各层门窗过梁下皮、阳台、
雨篷、檐口、女儿墙、屋顶水箱间及楼梯间屋顶等处的标高。

c.建筑剖面图中标注被剖切到的门窗、室外地面、檐口、女儿墙顶、各层楼
地面等处的标高。

以上标注，应注意建筑标高与结构标高的区别。一般情况，平面图及其详
图注写完成面标高(建筑标高);立面图、剖面图应注意有建筑标高和结构标高之
分，即当标注构件的上顶面标高时，应标注到粉刷完成后的顶面(如各层的楼面
标高)，即建筑标高。而标注构件的底面标高时，应标注到不包括粉刷层的结构
底面(如各梁底的标高)，即结构标高。但门、窗洞的上顶面和下底面均标注到不
包括粉刷层的结构面(结构标高)。
建筑工程图除了表达能反映建筑物、建筑结构部件的图形以外，还有相当一
部分内容是为了表达反映其大小和定位的尺寸。而在建筑工程图中，除了长度尺
寸、圆弧尺寸外，还需标注大量的标高尺寸。随着现代建筑向高层次、多样式的
发展，标高尺寸标注的量也就越大。在这个大前提背景下，作为设计工作者的我
们更需要一套高效的、规范的标注方法。

[1] 刘先觉《现代建筑理论》[M].北京：中国建筑工业出版社，2005.
[2] 王福彤《房屋建筑学》，中国计量出版社，2007
[3] 郭庆春《建筑施工图识图入门》，化学工业出版社，2011

合集下载

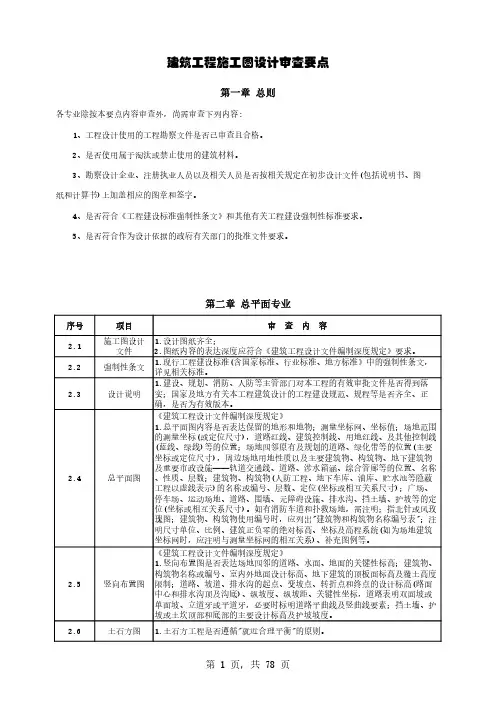

建筑工程施工图设计审查要点

建筑工程施工图设计审查要点


3.3
设计说明
第 2 页，共 78 页
3.3
设计说明
9.建筑防火设计说明 1)项目建筑物消防特征一栏表中防火分类、耐火等级、生产的火灾危险性分类 等是否符合相应规范要求； 2)采用新技术、新材料、新设备和新结构的情况(视项目情况进行说明)； 3)具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题(视项 目情况进行说明)； 4)消防车道的路面、救援操作场地、消防车道和救援操作场地下面的管道和暗 沟、水池、生化处理构筑物及地下车库顶板(包括设于架空绿地中消防车登高 操作场地的覆土层)，应能承受消防车的压力，并明确荷载大小要求； 5)消防车登高操作场地与建筑之间不应设置妨碍消防车停靠和操作障碍物，如 花池、树池、高大乔木、架空管线等； 6)建设用地与公安消防队(站)的最近距离； 7)疏散宽度计算公式是否符合规范要求； 8)建筑装修材料燃烧性能等级是否符合规范要求； 9)特殊部位的防火构造(如玻璃幕墙)是否符合规范要求。 10.无障碍设计说明。 11.施工图对初步设计主要的审查意见的执行情况。 12.建筑节能设计说明。 13.根据工程需要采取的安全防范和防盗要求及具体措施，隔声武振武噪、防 污染、防射线等的要求和措施。 14.需要专业公司进行深化设计的部分，对分包单位明确设计要求，确定技术 接口的深度。 15.当项目按绿色建筑要求建设时，应有绿色建筑设计说明。 16.当项目按装配式建筑要求建设时，应有装配式建筑设计说明。
第三章 建筑专业
序号 3.1 3.2 项目 审 查 内 容
施工图设计文 1.设计图纸齐全； 件 2.图纸内容的表达深度应符合《建筑工程设计文件编制深度规定》的要求。 1.现行工程建设标准(含国家标准、行业标准、地方标准》中的强制性条文， 强制性条文 详见相关标准。 《建筑工程设计文件编制深度规定》 1.设计说明是否列出依据性文件名称和文号，如批文、本专业设计所执行的主 要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同 等。 2.项目概况内容应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底 面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分 类和耐火等级、人防工程类别和防护等级、人防建筑面积、屋面防水等级、地 下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要 技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆 的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数 等。 3.是否说明设计标高，工程的相对标高与总图绝对标高的关系。 4.表达用料说明和室内外装修。 5.对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说 明。 6.列门窗表(见表4.3.3-2)及描述门窗性能(防火、隔声、防护、抗风压、保温 、隔热、气密性、水密性等)、窗框材质和颜色、玻璃品种和规格、五金件等 的设计要求。 7.表达幕墙工程(玻璃、金属、石材等)及特殊屋面工程(金属、玻璃、膜结构 等)的特点，节能、抗风压、气密性、水密性、防水、防火、防护、隔声的设 计要求、饰面材质、涂层等主要的技术要求，并明确与专项设计的工作及责任 界面。 8.表达电梯(自动扶梯、自动步道)选择及性能说明(功能、额定载重量、额定 速度、停站数、提升高度等)。
施工图设计技术交底与图纸会审制度(4篇)

施工图设计技术交底与图纸会审制度(4篇)

施工图设计技术交底与图纸会审制度一、背景介绍随着科技的不断进步和社会的发展，建筑施工图设计的重要性日益凸显。

施工图设计在建设项目中起到了关键作用，它是工程质量和安全的保障，对于确保工程施工的顺利进行起着关键性的作用。

而施工图设计技术交底与图纸会审制度则是保证施工图设计质量的一项重要措施。

本文将详细介绍施工图设计技术交底与图纸会审制度。

二、施工图设计技术交底1. 概念施工图设计技术交底是指施工图设计人员对设计方案进行解读和说明，使得施工图设计的目的和要求得以明确，以便施工人员能够根据设计要求进行施工。

2. 目的施工图设计技术交底的目的是确保施工图设计的准确性和可行性，避免因设计不合理造成的施工问题和工程质量的下降。

3. 内容施工图设计技术交底的内容通常包括设计方案的解读、设计的原则和要求、施工过程中需要注意的事项等。

设计方案的解读主要是对设计方案进行详细的说明，包括设计的目标、设计的理念、设计的功能等。

设计的原则和要求主要是对施工图设计的相关规定进行说明，以确保施工图设计的合理性和规范性。

施工过程中需要注意的事项主要是对施工人员需要特别注意的问题进行说明，以避免不必要的错误和失误。

三、图纸会审制度1. 概念图纸会审制度是指在施工图设计过程中，相关人员根据设计要求和规定，对施工图进行全面、系统的检查和审查的制度。

2. 目的图纸会审制度的目的是确保施工图设计的合理性和规范性，避免因设计错误和缺陷造成的施工问题和工程质量的下降。

3. 流程图纸会审制度的具体流程包括图纸会审的组织、图纸会审的形式、图纸会审的内容、图纸会审的记录和归档等。

图纸会审的组织主要是由施工图设计人员、相关专家和监理单位等组成会审小组，以负责具体的图纸会审工作。

图纸会审的形式可以根据实际情况采取会议形式、座谈形式、书面审查形式等。

图纸会审的内容主要包括设计方案的解读、设计的合理性和规范性的审查、施工图设计的相关要求和规定的检查等。

图纸会审的记录和归档主要是对会审过程中的重要结果和意见进行记录和保存，以备查阅和备案之用。

建筑工程施工图纸会审的主要方法与内容

建筑工程施工图纸会审的主要方法与内容

建筑工程施工图纸会审的要点建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。

通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作。

现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。

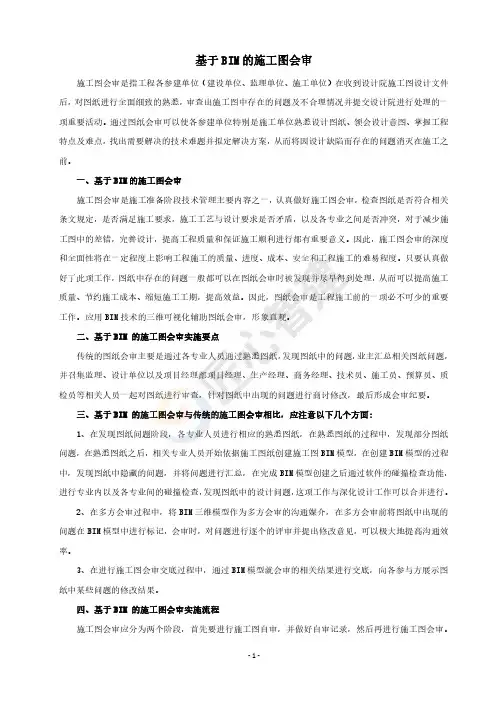

基于BIM的施工图会审
