机械技术基础习题库

  • 格式：doc
  • 大小：1.15 MB
  • 文档页数：25

机械技术基础 课程 习题试题库 学习情境一、二机构部分习题 一、判断题（每题1分，共6分。正确的打“√”，错误的打“×”） （ ） 1、在铰链四杆机构中,若其中的三个杆长相等,则该机构中不存在曲柄。 （ ）2、在曲柄摇杆机构中,为了提高机构的传力性能，应该减小传动角。 （ ）3、链传动无过载保护作用。。 （ ）4、螺纹的小径一般称为螺纹的公称直径。 （ ）5、机构死点位置的压力角为900，传动角为00。 （ ）6、曲柄滑块机构没有急回运动,因为行程速比系数等于1。 二、填空题（共14分，每空1分。） 1、机构的压力角指：从动件上某点所受 的方向与该点 方向所夹锐角。 2、一般螺纹按用途不同可以分为联结螺纹和传动螺纹。常用的普通三角螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹中， 、 常用于联结， 、 、 常用于传动。 3、直齿圆柱齿轮正确啮合的条件是 、 。 4、标准直齿圆柱齿轮 上的压力角和模数是标准值。 5、低副分为 副和 副。 6、某四杆机构的行程速比系数K=1.5，则机构极位夹角θ=_ 。 7、带传动中，从动轮圆周速度低于主动轮圆周速度的原因是由于带传动的 。 三、选择题。（每题2分，共10分） 1、曲柄摇杆机构当主动曲柄等速转动时，从动摇杆往返摆动速度不等，这种现象称为机构的 。 A、死点现象 B、运动不确定性 C、急回特性 D、行程变化 2、当曲柄的极位角 时，曲柄摇杆机构有急回特性。 A、θ﹤0 B、θ=0 C、θ﹥0 θ≠0 3．一对标准直齿园柱齿轮传动，模数为2mm，齿数分别为20、30，则两齿轮传动的中心距为 。 A、100 mm B、200 mm C、50mm D、25 mm 4、传动效率最高的螺纹应是 。 A、矩形螺纹 B、锯齿形螺纹 C、梯形螺纹 D、三角形螺纹 5、标准直齿圆柱齿轮的齿根高 。 A、与齿顶高相等 B、比齿顶高大 C、比齿顶高小 D、与齿顶高相比，可能大也可能小 四、计算题 （共70分） 1、标出各四杆机构在图示位置的压力角和传动角,并判定有无死点位置。（10分）

2、写出图所示机构的名称并说明原因并判断有无急回特性，若有求K。（共10分） 3、有一标准渐开线直齿圆柱齿轮，测得齿顶圆直径da=88mm，齿轮的宽度B=40mm，齿数Z=20，试求：(1) m=？（2）分度圆直径d=？（3）齿全高h=？（4）基圆直径db=？（5）若i=4，试求与其啮合的大齿轮的上述参数，及中心距a（6）假定上述齿轮拟装在φ30mm的轴上，大齿轮装在φ45mm的轴上，试分别画出该对齿轮的结构图。（20分）

4、某外圆磨床的进给机构如图所示，已知各轮齿数为：Z1=28，Z2=56，Z3=38，Z4=57，手轮与齿轮1相固连，横向丝杠与齿轮4相固连，其丝杠螺距为3mm,试求当手轮转动1/100转时，砂轮架的横向进给量S。（共10分） 5、一差动齿轮系如图所示，已知各齿轮齿数：Z1=16,Z2=24,Z3=64,当轮1和轮3的转速为：n1=100r/min,n3=-400r/min,试求nH和i1H. （共10分） 学习情境三：材料部分习题 习题一

一、 填空题 1．工程材料按成分特点可分为金属材料、 、 ；金属材料又可分为 和 两类；非金属材料主要有 、 ；复合材料是指 。 2．炼铁的主要设备是 炉，炼钢炉主要有转炉和 ，转炉主要用于冶炼 钢。 3．钢材的主要品种有钢板、 、 、 等，钢板是采用 方法生产的，其种类有厚板、中板、薄板，它们的厚度分别为 、 、 。 4．金属材料的力学性能主要包括强度、 、 、 等；强度的主要判据有 和 ，强度和 可以用拉伸试验来测定； 测量方法简便、不破坏试样，并且能综合反映其它性能，在生产中最常用。 5．铜、铝、铁、铅、钨、锡这六个金属，按密度由高至低排列为 ，按熔点由高至低排列为 。 6．晶体是指 ，晶体结构可用晶格来描述，常见金属晶格有 、 和 ；金属Cu、Al、γ-Fe等金属的晶格类型为 ，α-Fe、β-Ti、Cr、W等金属的晶格类型为 。 7．合金是 的物质，合金相结构主要有 和 ；其中 常作为合金的基体相， 少量、弥散分布时可强化合金，常作为强化相。 8．实际金属的结晶温度总是低于 结晶温度，这种现象称为过冷现象，一般情况下金属的冷却速度越快，过冷度越 ，结晶后的晶粒越 ，金属的强度越 ，塑性和韧性越 。 二、判断题 1．由于钢具有良好的力学性能，所以适宜制造飞机结构件，如飞机蒙皮、大梁等。（ ） 2．炼铁的实质是还原，炼钢的实质是氧化。（ ） 3．镇静钢的组织致密、性能好，所以无论何种用途的钢材都要优先选用镇静钢。（ ） 4．材料所受的应力小于屈服点σs时，是不可能发生断裂的。（ ） 5．铝、铜、铁、镍等金属在磁场中都可以被磁化而表现出磁性。（ ） 6．合金的结晶和纯金属一样，是在恒温下完成结晶的。（ ） 三、选择题 1．三种材料的硬度如下，其中硬度最高的是（ ），硬度最低的是（ ） (a)40HRC (b)250HBS （c）800HV 2．在设计机械零件时，一般用（ ）作为设计的主要依据。 （a）σb (b) σs (c) σ-1 (d)δ 3．硬度在235~255HBS的成品轴，抽检性能时应采用（ ）。 （a）HBS (b) HRC (c) HRB 4．高温下的铁冷却过程中，在1394℃由γ-Fe转变为α-Fe时，其体积会（ ）。 （a）膨胀 (b) 缩小 (c)不变 5、手锤选用哪一种材料（ ） A. 35 B. T8 C. W18Cr4V 6、 在平衡状态下，下列钢的牌号中强度最高的是（ ）,塑性最好的是（ ）。 A、45 钢 B、65钢 C、08F钢 D、Q235钢。 7、自来水弯头铸件宜选用哪一类铸造合金。（ ） A. 可锻铸铁 B.球墨铸铁 C.灰口铸铁 四、试比较钢与生铁的化学成分和性能有何不同。 五、金属的疲劳断裂是怎样产生的？如何预防？ 六、金属低应力脆断产生的原因是什么？断裂韧度KIC有何实用意义？ 七、某厂购进一批45钢，按国家标准规定，力学性能应符合如下要求：σs≥355Mpa；σb

≥600Mpa；δ5≥16%；ψ≥40%。入厂检验时采用d0=10mm的短试样进行拉伸试验，测得

FS=28260N；Fb=47530N；L1=60.5mm；d1=7.5mm，试列式计算并回答这批钢材的力学性能是否符合要求。 八、下列工件各应采用何种硬度试验法来测定其硬度值？ 手锉 黄铜轴套 供应态非合金钢 渗碳齿轮 硬质合金刀片 九、金属的晶粒大小对力学性能有何影响？生产中有哪些细化晶粒的措施？ 十、 试分析厚大铸件表面和心部晶粒大小的区别。为什么铸件加工余量过大，会使加工后铸件的强度降低？

习题二 一、填空题 1、铁碳合金的主要力学性能与碳的质量分数之间的关系规律是：当wc﹤0.9%时，随着碳质量分数的增加，其 、 增加，而 、 降低；当wc>0.9%时，其 、 、 降低，而 增加。 2、铁碳合金在室温下平衡组织组成物的基本相是 和 ，随着碳的质量分数的增加， 相的相对量增多， 相的相对量却减少。 3、珠光体是一种复相组织，它由 和 按一定比例组成。珠光体用符号 表示。 4、铁碳合金中，共析钢的wc= %,室温平衡组织为 ；亚共析钢的wc= %，室温平衡组织为 ；过共析钢的wc= %,室温平衡组织为 。 5、铁碳合金结晶过程中，从液体中析出的渗碳体称为 渗碳体；从奥氏体中析出的渗碳体称为 渗碳体；从铁素体中析出的渗碳体称为 渗碳体。 二、选择题 1、下面所的列组织中，脆性最大的是（ ）；塑性最好的是（ ）。 (a)F (b)P (c)A (d)Fe3C 2、在平衡状态下，下列钢的牌号中强度最高的是（ ）,塑性最好的是（ ）。 (a)45 钢 (b)65钢 (c)08F钢 (d)T10钢。 3、钢牌号Q235A中的235表示的是（ ） （a）抗拉强度值 (b)屈服强度值 (c)疲劳强度值 (d)布氏硬度值。 3、下列叙述错误的是（ ）。 （a）碳在γ-Fe中的间隙式固溶体称为奥氏体 (b)铁素体在室温下的最大溶解度是0.0218% (c)奥氏体在727℃以上具有良好的塑性 (d)奥氏体的溶碳能力比铁素体强 4、将下列组织按其所能达到的最高碳的质量分数从大到小排列，正确的顺序是（ ） （1）P （2）F （3）Fe3C （4）Ld' (5) A （a）1、2、3、4、5 （b)3、4、1、5、2 （c）3、4、5、1、2 (d)2、3、4、5、1 三、简答题 1、何谓纯铁的同素异晶转变，它有什么重要意义？ 2、什么叫铁素体、奥氏体、珠光体、渗碳体、莱氏体？它们的性能有何特征？ 3、试画出简化的Fe-Fe3C相图，并说明图中点，线的意义，并填出各相区的相和组织组成物。 4、简述非合金钢含碳量、显微组织与力学性能的关系。 5、何谓共析反应和共晶反应？分别写出转变表达式。 6、简述变态（低温）莱氏体与高温莱氏体的区别？并说明它们的性能特点。 7、试分析Wc=0.25%，Wc=1.0%，Wc=3.0%，Wc=5.0%的铁碳合金的结晶过程，并比较它们的室温组织有何异同。 8、试以10钢、45钢、T10钢的平衡组织，分析说明这三个钢的力学性能有何不同？ 9、非合金钢中常存杂质元素，为什么锰和硅是有益元素，而硫和磷是有害元素？ 10、根据Fe-Fe3C相图，完成下表：

11、试根据Fe-Fe3C相图，简述产生下列情况的原因： （1）铁碳合金中，Wc=1.2%比Wc=0.45%的钢硬度高？ （2）变态（低温）莱氏体比珠光体塑性差。 （3）钢进行热锻（轧）制时，通常将钢材加热到1000~1250℃。 （4）钢铆钉一般用低碳钢制造，而起重机的钢丝绳用60钢、65钢制造。 （5）钳工锯削T10钢、T12钢等钢料比锯削10钢、20钢费力，锯条易磨纯。 12、现有形状和大小一样的两块铁碳合金，一块是低碳钢，另一块是白口铸铁，试问可以用什么方法迅速区分它们？ 13、下列零件与工具，由于管理不善，造成钢材错用，请问使用过程中会出现哪些问题？ （1）把25钢当作T12钢制作成锉刀； （2）把Q235B钢当作45钢制造齿轮； （3）把15钢当作60钢制作成弹簧。

习题三 一、填空题 1、根据铝合金一般相图可将铝合金分为 铝合金和 铝合金两类。 2、普通黄铜当wZn＜39%时，称为 黄铜，由于其塑性好，适宜 加工；当wZn

在39%~45%范围时，称为 黄铜，其强度高，热状态下塑性较好，适宜 加工。

3、金属陶瓷硬质合金可分为 类硬质合金、 类硬质合金、 类硬质合金三类。 4、常用的含油轴承有铁基、 基、 基三类。 二、判断题 1、变形铝合金可以进行热处理强化，而铸造铝合金分不能热处理强化。（ ） 2、特殊黄铜是不含锌的黄铜。（ ） 3、特殊青铜是不含锡元素的铜合金。（ ） 4、黄铜呈黄色、青铜呈青色。（ ）

合集下载

机械制造技术基础习题

机械制造技术基础习题

一.单选题：1.影响切削层公称厚度的主要因素是:a.切削速度和进给量；b. 背吃刀量（切削深度）和主偏角；c.进给量和主偏角。

2.确定刀具标注角度的参考系选用的三个主要基准平面是：a.切削平面、已加工平面和待加工平面；b.前刀面、主后刀面和副后刀面；c.基面、切削平面和正交平面（主剖面）。

3.通过切削刃选定点的基面是：a.垂直于假定主运动方向的平面；b.与切削速度相平行的平面；c.与过渡表面相切的表面。

4.刀具的主偏角是：a.主切削平面与假定工作表面间的夹角，在基面中测量（主切削刃在基面上的投影与进给方向的夹角）；b.主切削刃与工件回转轴线间的夹角，在基面中测量；c.主切削刃与刀杆中轴线间的夹角，在基面中测量。

5.在切削平面内测量的角度有：a.前角和后角；b.主偏角和副偏角；c.刃倾角。

6.在基面内测量的角度有：a.前角和后角；b.主偏角和副偏角；c.刃倾角。

7.在正交平面（主剖面）内测量的角度有：a.前角和后角；b.主偏角和副偏角；c.刃倾角。

8.影响刀具的锋利程度、减小切削变形、减小切削力的刀具角度是：a.主偏角；b.前角；c.副偏角；d.刃倾角；e.后角。

9.影响切削层参数、切削分力的分配、刀尖强度及散若情况的刀具角度是：a.主偏角；b.前角；c.副偏角；d.刃倾角；e.后角。

10.影响刀尖强度和切削流动方向的刀具角度是：a.主偏角；b.前角；c.副偏角；d.刃倾角；e.后角。

11.刀具上能使主切削刃的工作长度增大的几何要素是：a.增大前角；b.减小后角；c.减小主偏角；d.增大刃倾角；e.减小副偏角。

12.刀具上能减小工件已加工表面粗糙度值的几何要素是：a.增大前角；b.减小后角；c.减小主偏角；d.增大刃倾角；e.减小副偏角。

13.车外圆时，能使切屑流向工件待加工表面的几何要素是：a.刃倾角大于0°；b.刃倾角小于0°；c.前角大于0°；d.前角小于0°；14.当工艺系统刚度较差时，如车削细长轴的外圆。

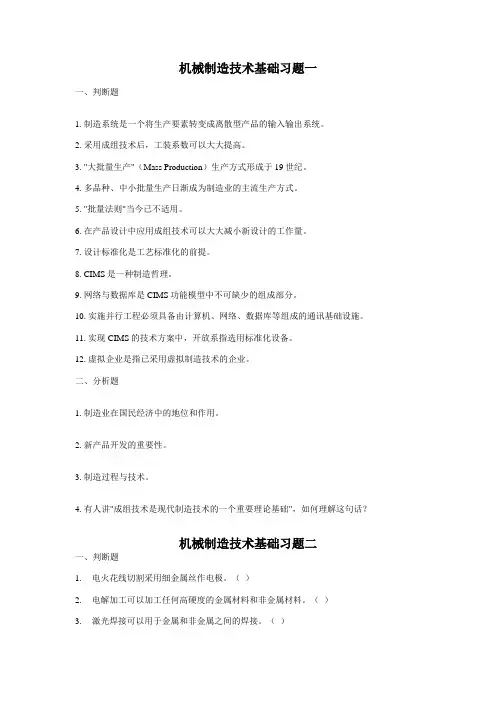

机械制造基础题库

机械制造基础题库

机械制造技术基础习题一一、判断题1. 制造系统是一个将生产要素转变成离散型产品的输入输出系统。

2. 采用成组技术后，工装系数可以大大提高。

3. "大批量生产"（Mass Production）生产方式形成于19世纪。

4. 多品种、中小批量生产日渐成为制造业的主流生产方式。

5. "批量法则"当今已不适用。

6. 在产品设计中应用成组技术可以大大减小新设计的工作量。

7. 设计标准化是工艺标准化的前提。

8. CIMS是一种制造哲理。

9. 网络与数据库是CIMS功能模型中不可缺少的组成部分。

10. 实施并行工程必须具备由计算机、网络、数据库等组成的通讯基础设施。

11. 实现CIMS的技术方案中，开放系指选用标准化设备。

12. 虚拟企业是指已采用虚拟制造技术的企业。

二、分析题1. 制造业在国民经济中的地位和作用。

2. 新产品开发的重要性。

3. 制造过程与技术。

4. 有人讲"成组技术是现代制造技术的一个重要理论基础"，如何理解这句话？机械制造技术基础习题二一、判断题1.电火花线切割采用细金属丝作电极。

（）2.电解加工可以加工任何高硬度的金属材料和非金属材料。

（）3.激光焊接可以用于金属和非金属之间的焊接。

（）4. 电子束加工可以在大气中进行。

（ ）5.采用超声复合加工可显著提高加工效率。

（ ）二简答题1. 何谓加工中心？利用加工中心如何加工曲面？2. 简述电火花加工、电解加工、激光加工和超声波加工的表面成形原理和应用范围。

3. 已知一外圆车刀切削部分的主要几何角度为： 150=γ、 8'00==αα、75=r k 、15'=r k 、5-=s λ。

试绘出该刀具切削部分的工作图。

4. 刀具的工作角度和标注角度有什么区别？ 影响刀具工作角度的主要因素有哪些？试举例说明。

5. 何谓顺铣？何谓逆铣？画图说明。

6. 刀具的前角、后角、主偏角、副偏角、刃倾角各有何作用？如何选用合理的刀具切削角度？7. 何谓基准？试分析下列零件的有关基准：（1）图1所示齿轮的设计基准和装配基准，滚切齿形时的定位基准和测量基准。

机械制造技术基础题库

机械制造技术基础题库

机械制造技术基础题库填空题：1．可以将零件的⽣产类型划分单件⽣产、成批⽣产和⼤量⽣产三种⽣产类型。

2．机械制造⼚从原材料（或半成品）进⼚⼀直到把成品制造出来的各有关劳动过程的总和统称为⽣产过程。

4．基准可分为：设计基准和⼯艺基准。

5．⼯件的装夹过程就是定位过程和夹紧过程的综合。

1⼯艺基准：⼯艺过程中所使⽤的基准；可分为：⼯序基准（⼯序图上，⽤来确定加⼯表⾯尺⼨、形状和位置所依据的基准）、定位基准（在加⼯中⽤作定位的基准，⽽体现定位基准的定位表⾯，为定位基⾯）、测量基准、装配基准10定位误差与夹紧误差之和称为装夹误差。

11⼯件装夹有找正装夹的夹具装夹两种⽅式；找正装夹⼜可分为直接找正装夹和划线找正装夹选择题：定位基准是指（3）1、机床上的某些点、线、⾯2、夹具上的某些点、线、⾯3、⼯件上的某些点、线、⾯4、⼑具上的某些点、线、⾯⼯序基准定义为（2）1、设计图中所⽤的基准2、⼯序图中所⽤的基准3、装配过程中所⽤的基准4、⽤于测量⼯件尺⼨、位置的基准⼯件以圆柱⾯在短V形块上定位时，限制了⼯件（4）个⾃由度。

1、52、43、34、2判断题：轴类零件常⽤两中⼼孔作为定位基准，遵循了互为基准原则。

（）错误可调⽀承⼀般每件都要调整⼀次，⽽辅助⽀承可每批调整⼀次。

（）错误采⽤六个⽀承钉进⾏⼯件定位，则限制了⼯件的6个⾃由度。

（）正确机械产品的⽣产过程只包括⽑坯的制造和零件的机械加⼯。

（错误）机械加⼯⼯艺系统由⼯件、⼑具、夹具和机床组成。

（正确）55. ⼯件在夹具中定位，有六个定位⽀承点就消除了六个⾃由度即为完全定位。

（×）56. ⼀个⼯序中只能包含⼀个安装。

（×）改错题：名词解释：3.⼯序—--⼀个或⼀组⼯⼈，在⼀个⼯作地对同⼀个或同时对⼏个⼯件所连续完成的那⼀部分⼯艺过程。

4.划线基准—划线时，在⼯件上所选定的⽤来确定其他点、线、⾯位置的基准。

3.⼯位：为了完成⼀定的⼯序部分，⼀次装夹⼯件后，⼯件与夹具或设备的可动部分相对⼑具或设备的固定部分所占据的每⼀个位置。

机械制造技术基础习题

机械制造技术基础习题

1. 什么叫主运动？什么叫进给运动？试以车削、钻削、端面铣削、龙门刨削、外圆磨削为例进行说明。

2. 画出Y 0=10°、λs =6°、α0=6°0α'=60°K r=60°r K '=15°的外圆车刀刀头部分投影图。

3. 用K r =70°、r K '=15°、λs =7°的车刀，以工件转速n =4r/s ，刀具每秒钟沿工件轴线方向移动 1.6mm ，把工件直径由dw =60mm 一次车削到dm =54mm ，计算：1) 切削用量(a sp 、f 、v ) 2) 切削层参数(a sp 、a f 、A c )3) 刀刃工作长度L S ； 4) 合成切削速度Ve ；4. 什么叫刀具的工件角度参考系？什么叫刀具的标注角度参考系？这二者有何区别？在什么条件下工作角度参考系与标注角度参考系重合？5. 标注角度参考系中，主剖面参考系的座标平面：Pr 、Ps 、Po 及刀具角度：γ0、K r 、λs 是怎样定义的？试用这些定义分析45°弯头车刀在车削外圆、端面、及镗孔时的角度，并用视图正确地标注出来。

6. 常用高速钢的牌号有哪些？根据我国资源条件创造的新高速钢牌号有哪些？其化学成分如何？主要用在什么地方？7. 常用硬质合金有哪几类？各类中常用牌号有哪几种？哪类硬质合金用于加工钢料？哪类硬质合金用于加工铸铁等脆性材料？为什么？同类硬质合金刀具材料中，哪种牌号用于粗加工？哪种牌号用于精加工？为什么？8. 按下列条件选择刀具材料类型或牌号：1) 45#钢锻件粗车； 2) HT20—40铸铁件精车；3) 低速精车合金钢蜗杆； 4) 高速精车调质钢长轴；5) 高速精密镗削铝合金缸套； 6) 中速车削高强度淬火钢轴；7) 加工HRC65冷硬铸铁或淬硬钢；何特点?它们之间有何联系?试绘图表示其位置?11. 什么叫剪切面?它的位置如何确定?影响剪切角中的因素有哪些?12. 试述切削厚度、切削速度、刀具前角、工件材料等对金属变形程度的影响。
