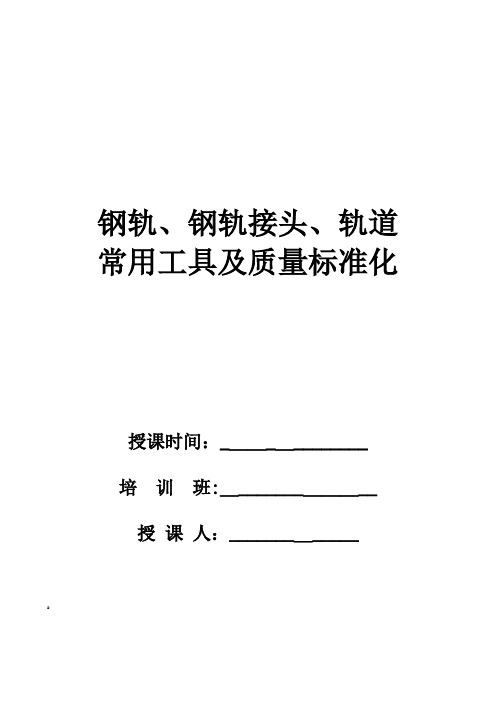

钢轨、钢轨接头、轨道常用工具及质量标准化授课时间：_＿＿_＿________培训班:＿_______＿＿＿__授课人：_______＿_____ﻩ第一节钢轨及钢轨接头一、钢轨钢轨是铁道的主要组成部分之一,其作用是支撑机车车辆的荷重并引导列车按一定方向运行。
钢轨承受来自车轮的压力、冲击力和纵向的惯性力、横向的离心力等，并将承受的力依次传导给轨枕、道床和路基，为车轮的滚动提供阻力最小的表面．目前我矿所使用的钢轨主要有18kg／ｍ、2４kg/m、３０kg/m、38kg/m四种，具体参数如下表所示．我国煤矿窄轨铁道使用的钢轨标准断面积其主要尺寸如下图所示.二、钢轨接头的形式由于钢轨接头减弱了钢轨的整体性,鱼尾板不可能完全传递钢轨的抵抗力矩，接头本身结构薄弱，列车通过接头时，产生的冲击力较大,使铁道接头处受到的破坏比其他部位大,因而在接头地点所产生的病害较多。
接头的形式，按其对轨枕的位置,可分为悬接式和承接式两种;按其在两股钢轨上的相互位置分为相对式和相互式两种。
1、按对轨枕位置分(1)悬接式接头这种接头如下图所示。
其特点是钢轨接头悬于两轨枕之间,当车通过时，因车轮碾压后钢轨挠曲，轨端下落,鱼尾板和轨端受力较大。
容易使轨道产生低接头，鱼尾板弯曲和断裂现象。
为了加强接头,在配置轨枕时，可适当地把接头轨枕间距缩小，以增加接头的抗挠曲能力,这种接头的有点是弹性较好.悬接式接头2、承接式接头其接头位于轨枕之上,由一根或两根轨枕承垫。
在钢轨接头之下有一根轨枕承接的叫单枕承接式接头，如下图所示。
在列车通过时，传到轨枕上的压力,有先有后,当车轮压在一侧轨头时，轨头与其下部轨枕一侧发生弹性沉陷,而另一侧轨头与轨枕之间出现空隙,使轨枕摇动,轨枕失去稳定性.有两根轨枕承接在接头之下的叫双枕承垫式接头,如下图所示。
两根轨枕分别承垫在两个轨头之下，轨枕之间要有２0—30mm 的间隙,使轨头有自由挠曲的可能,并具有弹性。
为使轨枕间距不变可夹入木片,用螺栓固定,可以避免单枕承垫的缺点。
钢轨尺寸、重量及使用标准钢轨1.概述铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
主要有３８、４３、５０kg 三种。
此外还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。
ＧＢ２５８５—８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。
②轻轨。
品种在“８”的标准（５）中规定。
主要有９、１２、１５、２２、３０等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。
技术条件详见“８”中标准（３）。
（２）制造及用途。
钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。
其用途是承受机车车辆的运行压力及冲击载荷。
（３）生产厂和进口国。
我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。
此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。
进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。
2.尺寸规格钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。
3.外观质量（１）轧制后的钢轨应笔直，不得有显著弯曲与扭转。
对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。
（２）钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。
对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。
4.化学成分与物理性能（１）理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。
表6-7-10国产重轨规格钢轨类型断面尺寸ｍｍ横截面面积cm２理论重量 kg每ｍ重量12.5ｍ长的重量25.0ｍ长的重量每根钢轨螺栓孔部分重量未扣除螺栓孔每端扣除三个螺栓孔未扣除螺栓孔每端扣除三个螺栓孔A B C D50 152 132 70 15.5 65.8 51.514 643.925 643.429 1287.850 1287.354 0.496 43 140 114 70 14.5 57.0 44.653 558.162 557.690 116.325 1115.853 0.472 38 134 114 68 13.0 49.5 38.733 484.162 483.739 968.325 967.902 0.423 33 120 110 60 12.5 42.5 33.286 416.075 415.804 - - 0.271表6-7-11 国产轻轨规格轻轨类型kg/ｍ断面尺寸ｍｍ通常长度ｍ截面面积cｍ２理论重量kg/ｍＡＢ C Ｄ9 63.50 63.50 32.10 5.90 5～7 11.29 8.94 12 69.85 69.85 38.10 7.54 6～10 15.54 12.20 15 79.37 79.37 42.86 8.33 6～10 19.33 15.20 22 93.66 93.66 50.80 10.72 7～10 28.39 22.30 30 107.95 107.95 60.33 12.30 7～10 38.32 30.10（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。
轨道钢规格重量以及相关知识Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN， 71MN；规格：50kg/m， 43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨5 50 44 22 8 65 54 25 11 ...钢轨1.概述&sp; 道器材是铁路的重要器材，是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。
轨以每米大致重量的公斤数，可分为与两种：①重轨。
硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：。
（1）轻型钢轨型号，材质:Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。
（2）重型钢轨型号,材质:45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m （2）起重钢轨型号,材质:U71MN；规格：QU70kg/m，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米)尺寸（毫米）截面面积F(厘米2)理论重量(公斤/米)高A度底B宽头C宽腰D厚轻轨55044224.56.415.0386554257.010.768.421180.5...钢轨1.概述&Nb??????????????????2.???3.??????4.???表6-7-11国产轻轨规格???（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。
详见“８”中标准。
5.附件???用来把每节钢轨及钢轨与轨枕互相连接起来使成为连续的轨道的部件，称之钢轨附件。
按应用部位分为接头连接零件、中间连接零件。
此外还有防爬设备和加强曲线的轨距杆，如6.标志和质量证明书???（１）每根重轨在其规定部位，轧有清晰凸起的标志：生产厂标志、钢号、炉号、型号、制造年（月）号。
有表示特定意义的“Ａ”、“Ｚ”字样及白漆等。
???（２）以捆交货的轻轨，应挂有注明批号的牌。
???（３）钢轨的质量证明书内容，按“８”中（１２）标准规定。
7.进口验收及注意事项???（１）到货应严格按照合同及附件规定，在索赔期内完成质量把关的一般检验。
???（２）在钢轨的品质保证期内，要注意钢轨的质量变化。
近年曾发生几起进口钢轨的实际运行使用中出现质量问题的索赔案，经检验检疫机构运用超声波探伤等检测手段判明为轨8.标准???????????????（５）YＢ/?????????????????????表6-7-13国产重轨(GB285-81)。
轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN， 71MN；规格：50kg/m， 43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨 5 50 44 22 4.5 6.41 5.03 8 6554 25 7.0 10.76 8.42 11 80.5 ...钢轨1.概述&Nb sp;?? 铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
??? Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚??? （１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：??? ①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰硅轨等，详见本节“８”中所提供的标准（１）、（２）。
道钉
矿用铁路道钉按照钢轨型号不同分为：22kg，24kg，30kg等。按照实际型号分
为：12-120，8-100，14-140等。矿用铁路道钉按大类主要分为手工道钉和机制
道钉两种。Zmjt054手工道钉为手工打造而成、外形尺寸参差不齐、但价格低廉、
一般按吨走货。
道钉产品用途
矿用铁路道钉主要用于钢轨或垫板和木枕的联结，即用于联结钢轨和轨枕或垫板
和轨枕的一种扣件。中煤集团矿用道钉采用热轧钢制造技术，钉头下部的外形与
轨底外形适应。钉杆的表面光洁，钉头颚部与钉杆连接处无裂纹，尖端无毛刺、
折叠，道钉表面无气泡和妨碍使用的过烧、裂纹，在煤矿、道路交通中得到大量
应用。手工道钉型号：8-80道钉，10-100道钉，12-120道钉，14-140道钉(需
提前定做)，规格越小价格越高。
矿用轨道安装技术标准1.三视图的定义。
答：为了从几个正确地表达物体的开关，通常需要建立三个相互垂直的投影面体系，然后将物体放在这个投影面体系中向三个投影面（V、H、W）进行投影，得到相应的三个视图，称为三视图。
2.识读矿图五个要素。
答：识读矿图，应从整体开始，先看轮廓，后看细节，逐步深入地加以分析，以获得较清楚的全面认识。
第一看图名，因为矿图的图名说明了地点、内容和图纸的各类。
可分清是否为所需要的图纸。
第二看图的比例尺，可知道图纸的大小和图中有关尺寸。
第三识别图的方向，地形图都按标准图幅绘制。
图上经纬线方向与图廓方面一致，为上北下南，左西右东奔西跑；对于矿图来说，按开采顺序由浅到深绘制，每张图纸都必须画出指北针以示方向。
第四分辨开采区范围内的地貌地物情况，开采的开拓方式、工业广场及各种设施、地面运输、通讯等系统。
第五了解井下开采情况，采掘工作面所在位置，识别各种巷道及其用途，从而了解采掘工程情况，计算各种工程采掘量。
3.煤矿窄轨道铁道常用钢轨类型及主要尺寸。
答：常用钢轨类型：18kg/m、22kg/m、24kg/m、30kg/m、38kg/m.要点：标准长、重量、断面尺寸、螺栓孔中心距、螺栓孔径。
4.常用的基本工具、量具和施工机具。
答：常用基本工具、量具：1.道钉锤 2.撬棍 3.螺丝扳子 4.大头镐 5.轨距尺 6.水平尺 7.水平板 8.轨道尺施工机具：1.千斤顶 2.钢轨锯 3.钻孔工具 4.拔钉器 5.液压剪钳6.轨缝调整器5.道岔的有害空间。
答：从咽喉到实际尖端之间的一段距离，轨线中断，车轮失去引导，可能导致车轮撞击心轨尖端，甚至可能进入异侧轮缘槽，发生脱轨，有时引起列车的剧烈振动，加速辙叉损坏，因此，这段距离称为道岔的有害空间。
6.道岔的分类及常用道岔型号的含义。
答：道岔的分类：单开道岔、对称道岔、渡线道岔。
煤矿窄轨道岔型号由两个大写汉语拼音字母及5组阿拉伯数字、两条短斜线和一个汉字组成，其表示方法为：第一、二个大汉字拼音字母是道岔型式代号：DK －单开道岔 DC －对称道岔 DX －渡线道岔JD －交叉渡线道岔 DZ －对称组合道岔 JC －菱形交叉道岔TX －四轨套线道岔第一组数字表示轨距：6－600mm 轨距 7－762mm 轨距 9－900轨距第二组数字表示钢轨型号：15－15kg/m钢轨18－18kg/m钢轨24－24kg/m钢轨第三组数字表示道岔号数：2－辙叉角28°04′20″3－辙叉角18°55′30″4－辙叉角14°15′5－辙叉角11°25′16″6－辙叉角9°31′38″第四组数字表示道岔的曲率半径：12－曲率半径为12m 20－曲率半径为20m第五组数字表示两条线路的中心距：16－两条线路的中心距为16dm两条线路的中心距只对于渡线、交叉渡线、对称组合道岔才有。
铁路轨道施工技术手册（上）铁路轨道的施工对整个铁路建设工程来说具有重要意义,其施工质量的好坏直接关系到铁路工程能不能正常投入运行。
下面是店铺精心为你们整理的铁路轨道施工技术手册的相关内容，希望你们会喜欢!铁路轨道施工技术手册第一章：轨道结构轨道由钢轨、轨枕、扣件、道床等部分组成。
这些力学性质绝然不同的材料承受来自列车车轮的作用力，它们的工作是紧密相关的。
任何一个轨道零件强度和结构的变化都会影响所有其他零部件的工作条件。
钢轨直接承受由车辆传来的巨大压力，并传向轨枕;轨枕承受钢轨传来的竖向垂直力、横向水平力后再将其分布于道床，并保持钢轨正常的几何位置;轮轨间的各种作用力通过轨枕和扣件的隔振、减振和衰减后传递给道床，使道碴重新排列，并将作用力扩散传递给路基。
第一节：轨道道床一、道床的主要作用道床是轨枕的基础，主要作用有：1、均匀传布轨枕荷载到较大的路基面上，使之不超过路基面的允许应力;2、稳定周期短，具有足够的初期及夯实后的抗剪强度，提供轨道框架的纵、横向阻力，保持轨道的正确位置和稳定性; 3、使轨道具有必要的弹性和缓冲性能;4、提供良好的排水性能,以提高路基的承载力及减少路基病害;5、便于校正轨道的平面和纵断面，为轨道几何尺寸超限的维修保养提供方便条件，保证良好的养护机械化作业质量和较高的机械化作业效率;二、道床材料的选用道床材料的主要工作性能是由道碴的接触强度、冲击韧性、质地坚硬、有弹性、不易压碎和捣碎，排水性能好，吸水性差，不易风化，不易被水冲走或被风吹动等。
道床材料首先结构均匀、坚硬、耐风化的硬质岩石，道碴接触强度愈高，不宜破碎，道床残余下沉的积累就愈慢。
反之，道碴与道碴、道碴与轨枕底挤压及修理时容易风化，道床中的细小颗粒将大量增加，不仅造成道床残余下沉，而且造成道床板结，影响排水。
另外，道碴还应具备较好的冲击韧性。
冲击韧性是指在冲击荷载作用下道碴抵抗破碎的性能，它的数值愈小，表明在列车荷载作用下及捣固作业的冲击下愈易于破碎。
