矿井有效风量计算

矿井局部通风机选型计算（详细计算方法介绍）仅供从事煤矿行业技术人员参考使用，并结合各自矿井相关参数，进行计算。

局部通风机选型一、风量计算1.按瓦斯涌出量计算：根据进风立井揭4#煤实测瓦斯涌出量为0.4 m3/min 进行计算，其公式如下：Q 掘=100×QCH4×K=100×0.4×2= 80m3/min其中：Q-掘进工作面需风量，k-掘进工作面的通风系数，取2，QCH4-掘进工作面的瓦斯绝对涌出量，m3/min 。

2． 按炸药量计算需风量：min /2661.14104847.266.030/8.7t 8.733223222m P L KAS Q =⨯⨯⨯=•=炸式中 Q 炸 ——按爆破炸药量计算的工作需风量，m3/min;t ——通风时间，取t=30min ;A —— 一次爆破最大炸药量，kg;S ——巷道断面，m 2;L---掘进巷道通风长度；P ——局部通风机吸入风量和掘进工作面风筒出口风量比，取P=1.1；k---井筒淋水修正系数,取0.6；3． 按最多工作人数计算Q 掘=4×N=4×50=200m 3/min式中 Q 掘—掘进工作面实际需要的风量，m 3/min ；N —掘进工作面同时工作的最多人数，取交接班时50人；4—每人供给的最小风量，m 3/min 。

4． 按最低风速进行计算：Q 掘=60VminSmax=60×0.3×33=594m3/min式中 Q 掘—掘进工作面实际需要的风量，m3/min ；Vmin —最低风速，按煤巷掘进工作面进行计算取0.25m/s ；Smax —巷道最大断面，考虑到进风大巷联络巷配风量，断面计算取22+（22/2）=33m 2。

根据计算取以上1、2、3、4式中最大值进行计算，即：594m 3/min 。

二、 局扇选型计算1.通风阻力计算：由于该通风系统为非负压通风，通风阻力为巷道通风阻力与风筒通风阻力之和。

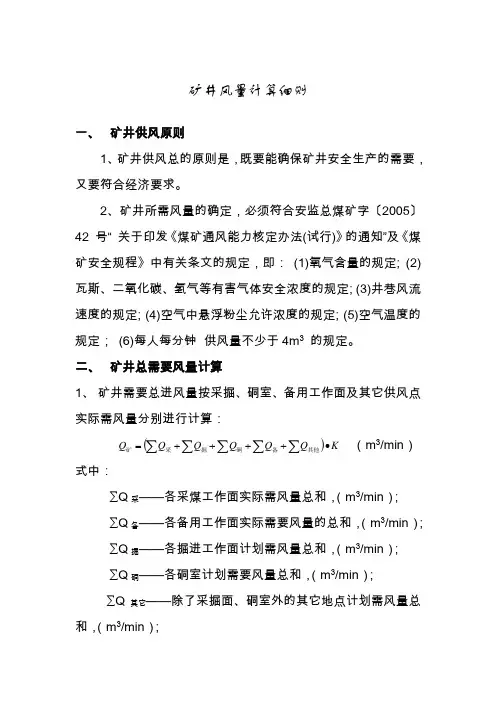

矿井风量计算细则一、 矿井供风原则1、矿井供风总的原则是，既要能确保矿井安全生产的需要，又要符合经济要求。

2、矿井所需风量的确定，必须符合安监总煤矿字〔2005〕42 号“ 关于印发《煤矿通风能力核定办法(试行)》的通知”及《煤矿安全规程》中有关条文的规定，即： (1)氧气含量的规定; (2)瓦斯、二氧化碳、氢气等有害气体安全浓度的规定; (3)井巷风流速度的规定; (4)空气中悬浮粉尘允许浓度的规定; (5)空气温度的规定； (6)每人每分钟供风量不少于4m 3 的规定。

二、 矿井总需要风量计算1、 矿井需要总进风量按采掘、硐室、备用工作面及其它供风点实际需风量分别进行计算：()K Q Q Q Q Q Q •++++=∑∑∑∑∑其他备硐掘采矿 （m 3/min ）式中：∑Q 采——各采煤工作面实际需风量总和，（m 3/min ）； ∑Q 备——各备用工作面实际需要风量的总和，（m 3/min ）； ∑Q 掘——各掘进工作面计划需风量总和，（m 3/min ）； ∑Q 硐——各硐室计划需要风量总和，（m 3/min ）；∑Q 其它——除了采掘面、硐室外的其它地点计划需风量总 和，（m 3/min ）；K——矿井通风备用系数，包括矿井内部漏风和调配风不均等系数，抽出式通风矿井取1.15～1.25，K矿系数各矿根据本矿井通风路线、通风设施数量、通风系统等因素选取，一般情况矿井投产时间短、新开拓采区、通风路线短、设施数量少漏风小或矿井投产时间长但漏风总量小取小值，反之取大值；亦可根据以上因素程度不同在合适范围内选取。

三、采煤工作面配风标准：每个回采工作面实际需要风量，应按工作面气象条件、瓦斯、二氧化碳涌出量、人员和爆破后的有害气体产生量以及防爆柴油机车的尾气排放量等规定分别进行计算然后取其中最大值。

1、按气象条件计算：Q采=Q基本·K采高·K采面长·K温（m3/min）式中：Q采——采煤工作面需要风量，（m3/min）；Q基本——不同采煤方式工作面所需的基本风量，（m3/min）；Q基本=60×工作面控顶距×工作面实际采高×70%×适宜风速（不小于1.0m/s）K采高——回采工作面采高调整系数（见表1—1）；K采面长——回采工作面长度调整系数（见表1—2）；K温——回采工作面温度与对应风速调整系数（见表1—3）。

渝南矿司通瓦发〔2011〕70号南桐矿业**公司关于印发"矿井通风风量计算与配备细则"的通知公司所属各矿：现将"南桐矿业**公司矿井通风风量计算与配备细则"印发给你们，希认真贯彻执行。

原"南桐矿业公司矿井通风风量计算与配备细则"渝南矿司通瓦发[2005]2号文同时作废。

二〇一一年七月一日南桐矿业**公司矿井通风风量计算与配备细则根据"煤矿平安规程"、能源投资集团公司"矿井通风平安质量标准化及考核评级方法"的有关规定，结合我公司实际情况，特制定本细则。

一、矿井风量计算的原则1、矿井各用风地点需要风量，根据采掘生产部署和实际情况，每月计算一次。

2、生产矿井总风量，根据采煤、掘进、硐室及其他用风地点实际需要风量的总和进展计算。

3、新建〔改扩建〕矿井或延深新水平的总风量，按井下同时工作的最多人数；采掘工作面、硐室和其他用风地点实际需要风量的总和；以及矿井相对瓦斯涌出量分别进展计算，并取其中最大值。

4、各用风地点实际需要风量，应满足以下要求：〔1〕"煤矿平安规程"、"矿井通风平安质量标准化及考核评级方法"中对瓦斯和其他气体浓度、风速、气象条件的规定；〔2〕每人每分钟供应风量不少于4m3；〔3〕自然发火严重的采煤工作面，风量备用系数应取最小值；〔4〕突出危险性严重的采掘工作面，风量备用系数应取最大值；〔5〕平安、经济、技术合理，充裕风量不宜过大或过小。

5、计算被串联通风工作面〔地点〕的风量时，应将串入风流中的瓦斯、二氧化碳涌出量计入被串联通风工作面〔地点〕涌出量之中；计算矿井总风量时，应按其中最大一个工作面〔地点〕实际需要的风量计算；被串联通风工作面〔地点〕的进风流中的瓦斯、二氧化碳浓度均不得超过0.5%。

二、矿井风量计算的前提1、矿井通风系统必须独立、稳定、可靠。

通风系统中没有不符合规定的串联通风、扩散通风、采空区通风和采煤工作面采用局部通风机通风。

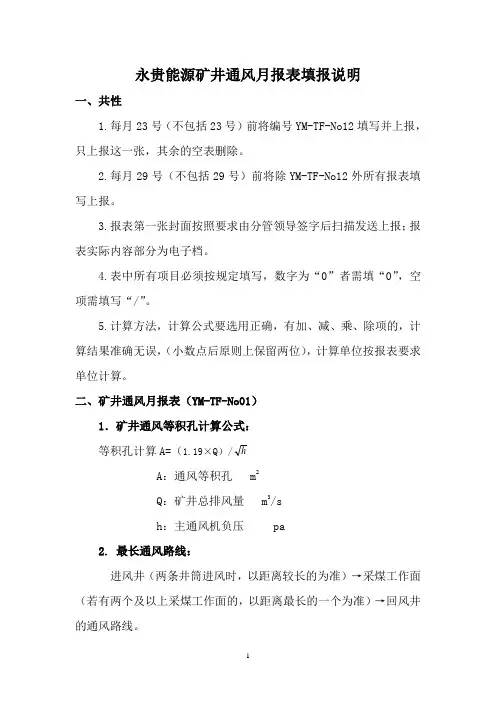

永贵能源矿井通风月报表填报说明一、共性1.每月23号（不包括23号）前将编号YM-TF-No12填写并上报，只上报这一张，其余的空表删除。

2.每月29号（不包括29号）前将除YM-TF-No12外所有报表填写上报。

3.报表第一张封面按照要求由分管领导签字后扫描发送上报；报表实际内容部分为电子档。

4.表中所有项目必须按规定填写，数字为“0”者需填“0”，空项需填写“/”。

5.计算方法，计算公式要选用正确，有加、减、乘、除项的，计算结果准确无误，（小数点后原则上保留两位），计算单位按报表要求单位计算。

二、矿井通风月报表（YM-TF-No01）1．矿井通风等积孔计算公式：等积孔计算A=（1.19×Q）/hA：通风等积孔 m2Q：矿井总排风量 m3/sh：主通风机负压 pa2. 最长通风路线：进风井（两条井筒进风时，以距离较长的为准）→采煤工作面（若有两个及以上采煤工作面的，以距离最长的一个为准）→回风井的通风路线。

3.矿井温热害：（1）最深开采深度：指矿井当月最深开拓深度。

（2）恒温层深度：查看矿井安全专篇，设计上有本矿井恒温层深度，主要是了解矿井采深超过800m地温热害情况，各矿也可根据实际修改为“地温梯度”。

（3）回采/掘进面最高温度：以当月瓦斯检查员检查回采/掘进工作面的最高温度为准。

4.矿井通风方法：抽出式、压入式。

5.矿井通风方式：中央并列式、中央边界式、两翼对角式、分区对角式、区域式及混合式。

6.是否开采煤层群：矿井井田范围内是否有多层可采煤层，填写是/否。

7.是否一次采全层：根据开采工艺，是否一次采全层，填写是/否。

8.矿井核定通风能力：查矿井通风能力核定报告，单位万吨/年。

9.矿井总进风量：各进风井风量之和，m3/min10.区分开矿井总排风量和风机排风量两个概念的不同之处：矿井总排风量等于矿井总回风量，m3/min；风机排风量等于矿井总排风量加外部漏风量，又等于主要通风机的工作风量，m3/min11.实际排风量：等于主要通风机的工作风量，m3/min12.矿井内部漏风量：QLi= Qm-QRQLi——矿井的内部漏风量Qm——抽出式通风时，井下的总回风量；压入式通风时，进入井下的总进风量QR——矿井的有效风量，井下各地点有效风量之和13.矿井内部漏风率：PLi=QLi/Qf×100%PLi——矿井的内部漏风率QLi——矿井的内部漏风量Qf——主通风机的工作风量14.矿井外部漏风量：QLe= Qf-QmQLe——矿井的外部漏风量Qf——主通风机的工作风量Qm——抽出式通风时，井下的总回风量；压入式通风时，进入井下的总进风量15.矿井的外部漏风率计算：PLe=QLe/Qf×100%PLe——矿井的外部漏风率QLe——矿井的外部漏风量Qf——主通风机的工作风量16.矿井有效风量率的计算：PR=QR/Qf×100%PR——矿井有效风量率QR——矿井的有效风量，井下各地点有效风量之和Qf——主通风机的工作风量17.巷道修复：（1）上月待修巷道长度累计和本月失修巷道长度累计：按生产部门提供的报表数据如实填写。
